Спочатку після покупки були встановлені рідні (Sung-San Zem) ПТФки, і підключені у найближчого електрика до габаритів. Тобто привключенні габаритів - горіли і ПТФ. Тільки от перегоряли воничастіше одного дня вдалося дістати підкапотний блок запобіжників, івикусити з нього собі пару деталей — для переробки ПТФок як іззаводу з інтеграцією в рідну проводку.

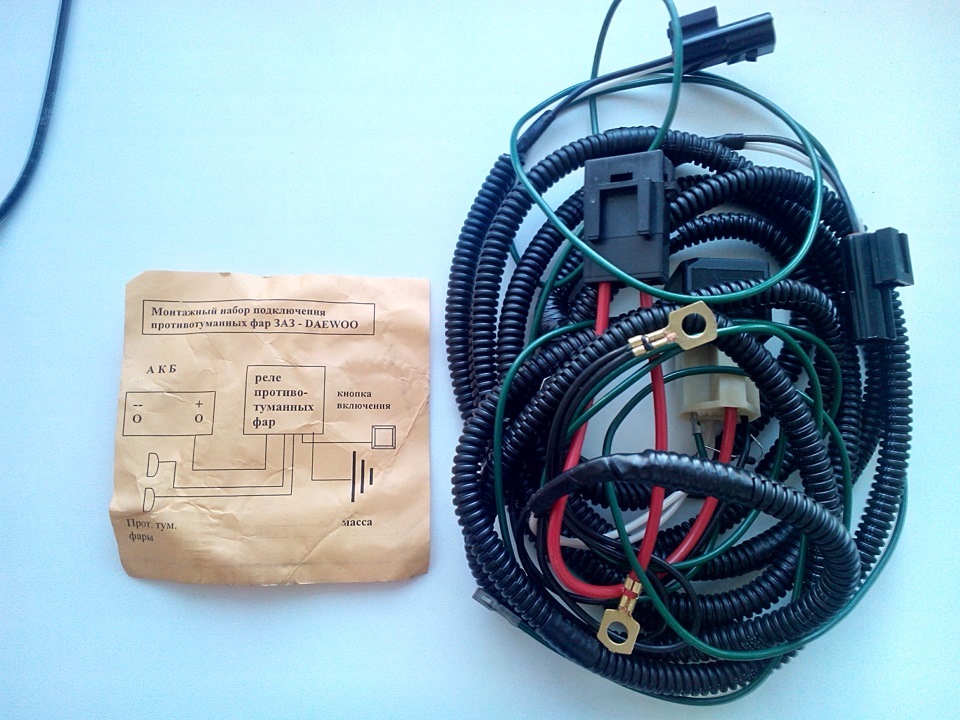

Так само було куплено джгут проводки для підключення ПТФ
фото не моє, але суть зрозуміла.

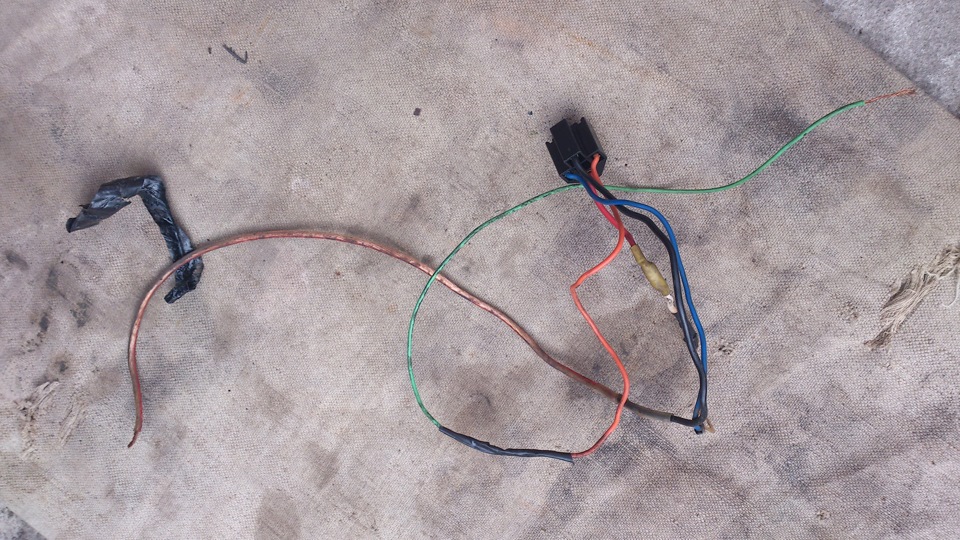

проводка була демонтована з гофри, приміряна за місцем, відрізанезайве (близько 40см проводів, тримач запобіжника, тримач реле) ізапаковано в рідну гофру що йде під бампером. Людині, яка слаборозуміє в електриці, мені зрозуміло, що так не можна робити. Іперевищення його номіналу (аж 25 ампер). При знятті блокузапобіжників зламав болт. Ну як зламав, він сам відпав. А от тобіболт = (

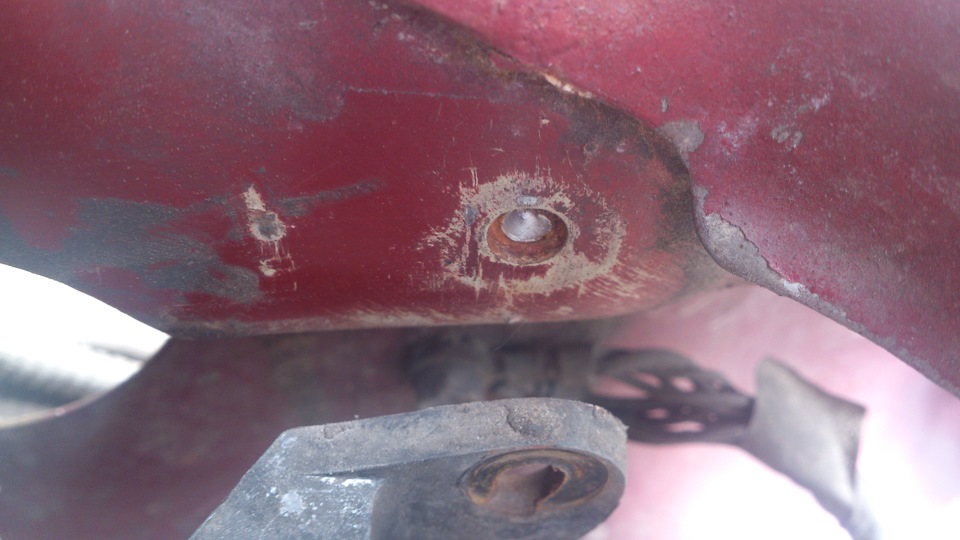

Довелося знімати крило, і викручувати його зі зворотного бокучіпляючись за уламок, годину часу марно .
можна їздити

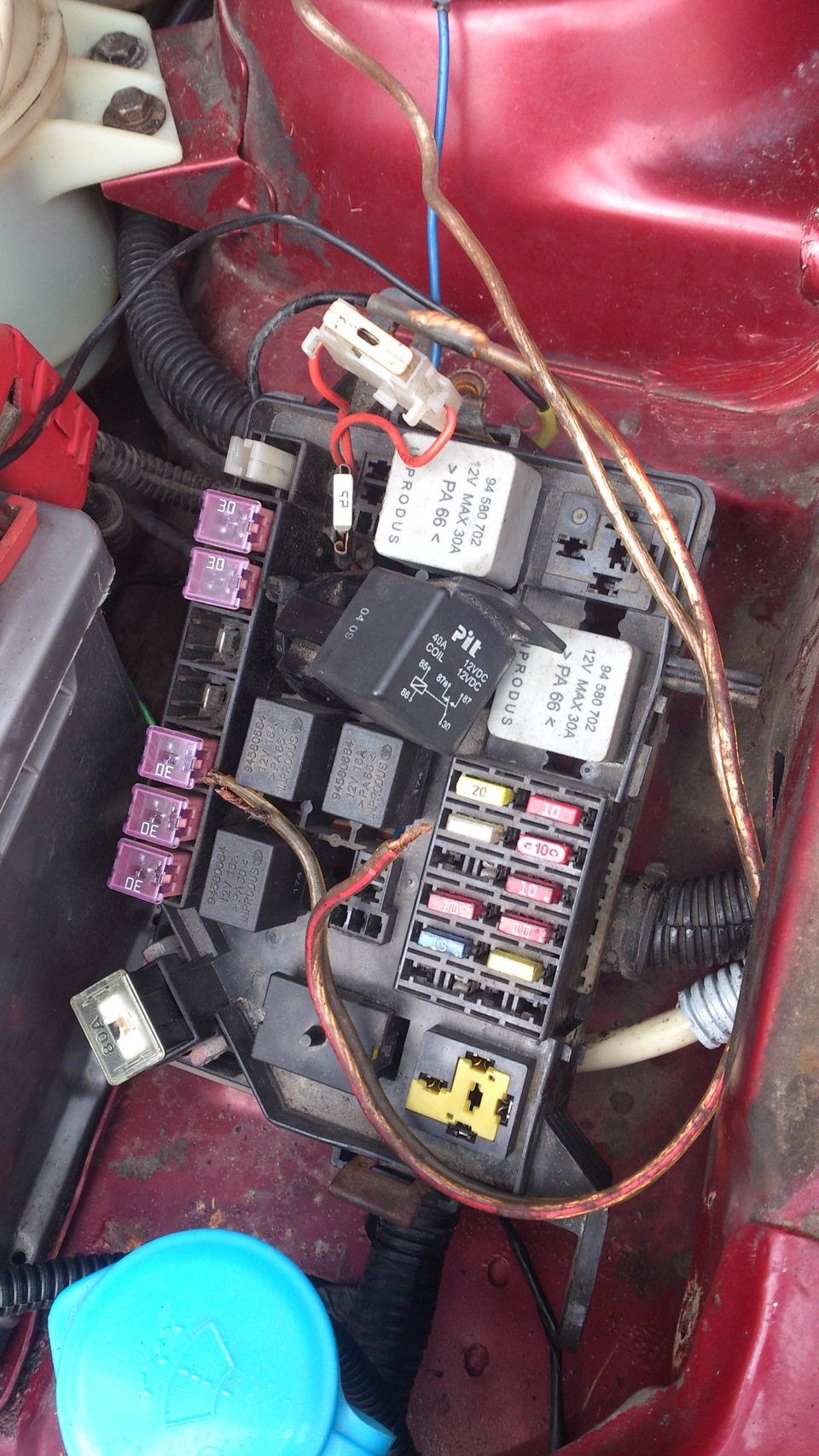

У блоці запобіжників вже є місце для реле та запобіжника і на ньомувже є постійний плюс.

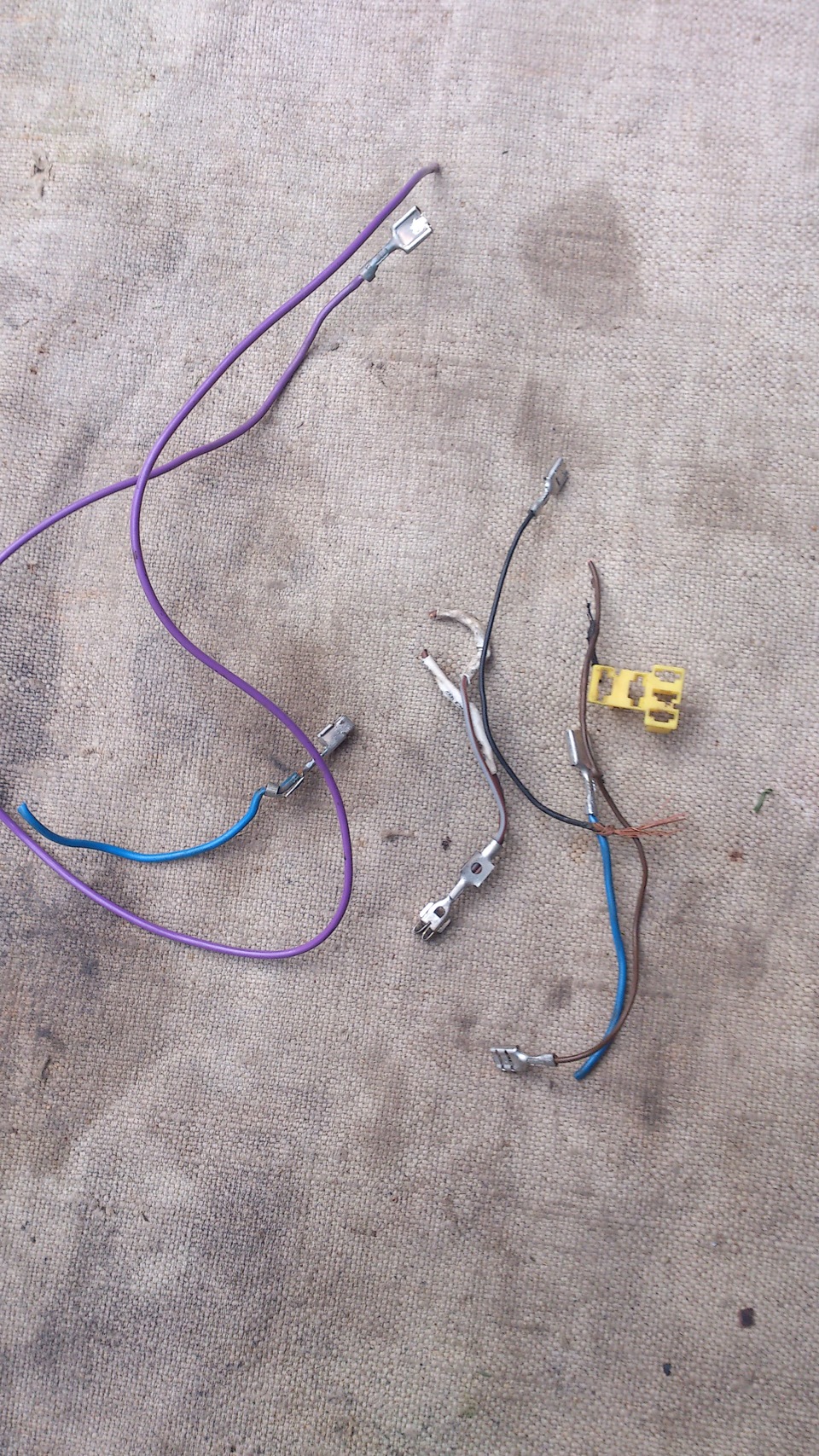

Запчастини на фото :94580702мінус беремо там де і фари
Керуючись заводською схемою повтикав і підключив усі клемники> плюс від запобіжника до реле
він же на місці
і так далі, після чого встановлюємо тримач клем (жовтий)
ставимо реле
Запчастини на фото:94580702, 94580798тепер треба протягнути керуючий провід (зелений) до нашогопідрульовика в салоні.
<
дотягуємо його до підрульовика, і стикаємося з тим, що у нашоїпроводки 4 піна, а у підрульовика 6.
(ми ж не колгоспимо, правда? ) Роз'єми легко витягуються задопомогою циганської голки. .
І все б добре, але в цій колодці нам треба знайти плюс дляуправління реле та включення птф.Якщо з'єднати білий і жовтий дроти— ПТФки працюватимуть лише за включених габаритів. Якщо чорний тажовтий – працюватимуть незалежно від включених габаритів. Я таквчинив за останнім варіантом. Зробив перемичку, облудив кінці тавставив.
не треба різати проводку, і легко переставляється, якщо захочузробити як у першому варіанті (від габаритів).
<
Чортів ліміт фотографій змусив мене створити другий запис -Встановлення ПТФ "за заводом" ч.2
