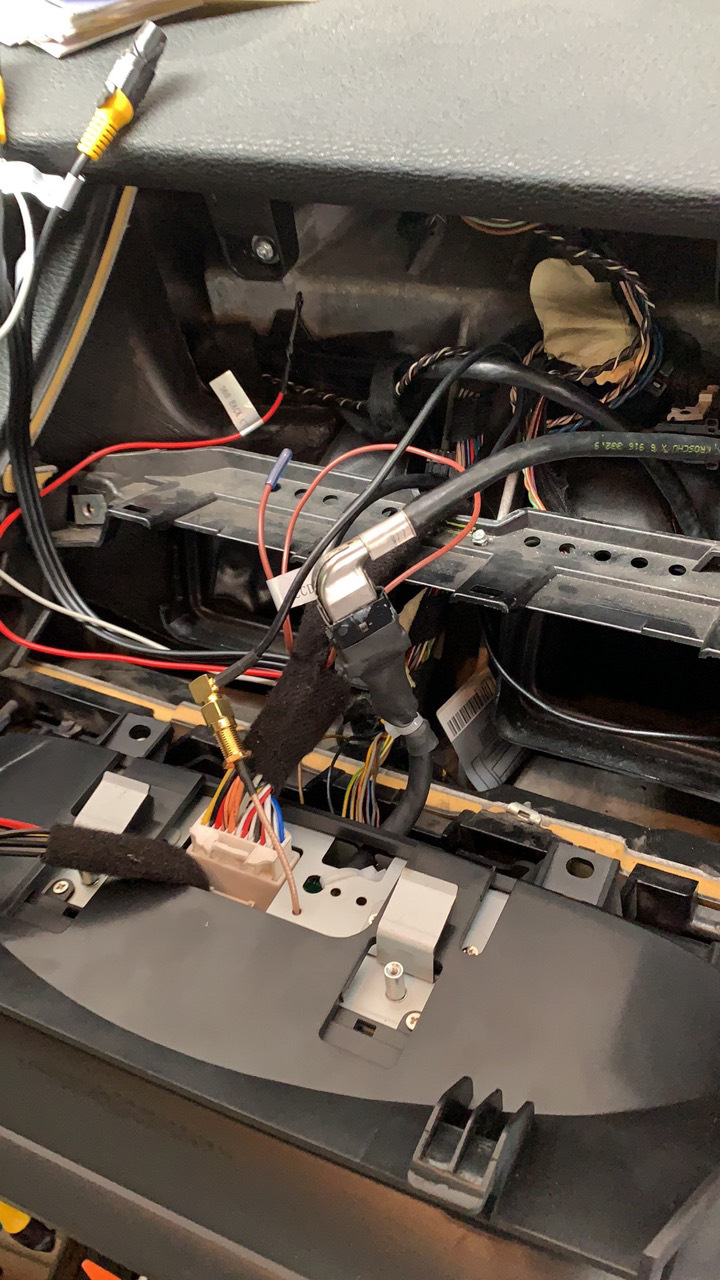

Всім привіт! Потребую допомоги підключення камери до ГУ Андроїд.Суть така, що в основній косі відсутня фішка підключення камери, зате є три інших. Комплектні дроти теж не вирішують проблеми . Когоє схема підключення? Підкажіть хто стикався з таким. Поради? Заздалегідь спасибі!
Коментарі20
Підключай сюди - крайній лівий тюльпан - CCD-CVBS у мене так все оре.

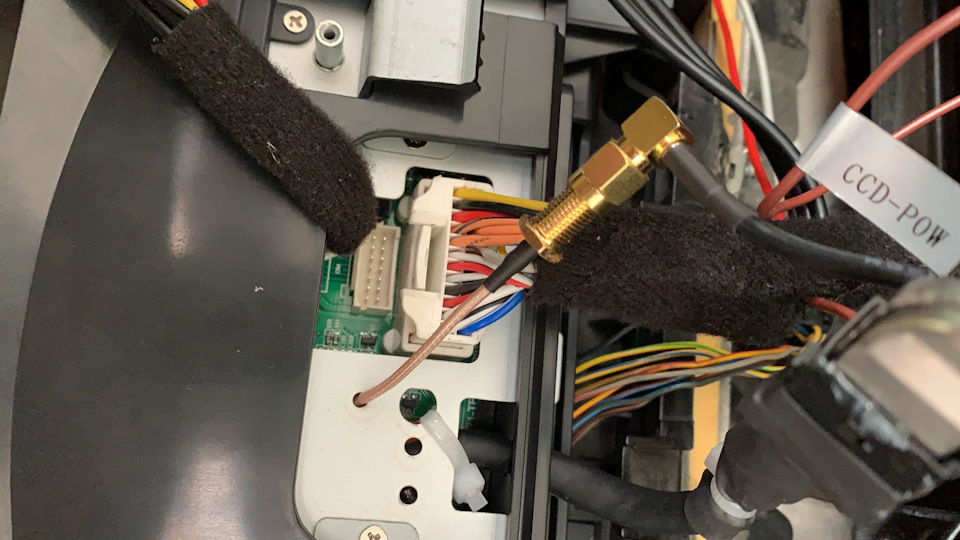

Ок, а харчування тільки на CCD PWR? І мінус не підключати? У мене тільки одне залишилося, це електрик до заднього ходу підключив харчування. Завтра під'їду відключимо мінус і підключимо харчування на штатний провід.
Що за електрик у тебе, простих речей не розуміє чи що?))) Потрібно підключати через реле з конденсатором або є прямий реле часу із затримкою включення або вимкнення. підключення накидав.
Спасибі величезне за допомогу. Китаєзи відписали та підказали. Не можна запитувати тут камеру на стопи, тільки на штатний кабель. Зараз все працює без проблем. Ще раз спасибі!
так будь ласка)
І на рахунок приєднання до чату в вотсаппе, що макс нижче порадив, милості прошу, там саме чат по андроїдах на е70/71
Штатну камеру до андроїда не підключити. Взагалі купується за 800 руб. з китайською камерою йде кабель тюльпан з червоним проводом відповідно тюльпан підключаєш у тюльпан ccd, а помаранчевий тонкий андроїд з червоним у косі китайської камери.

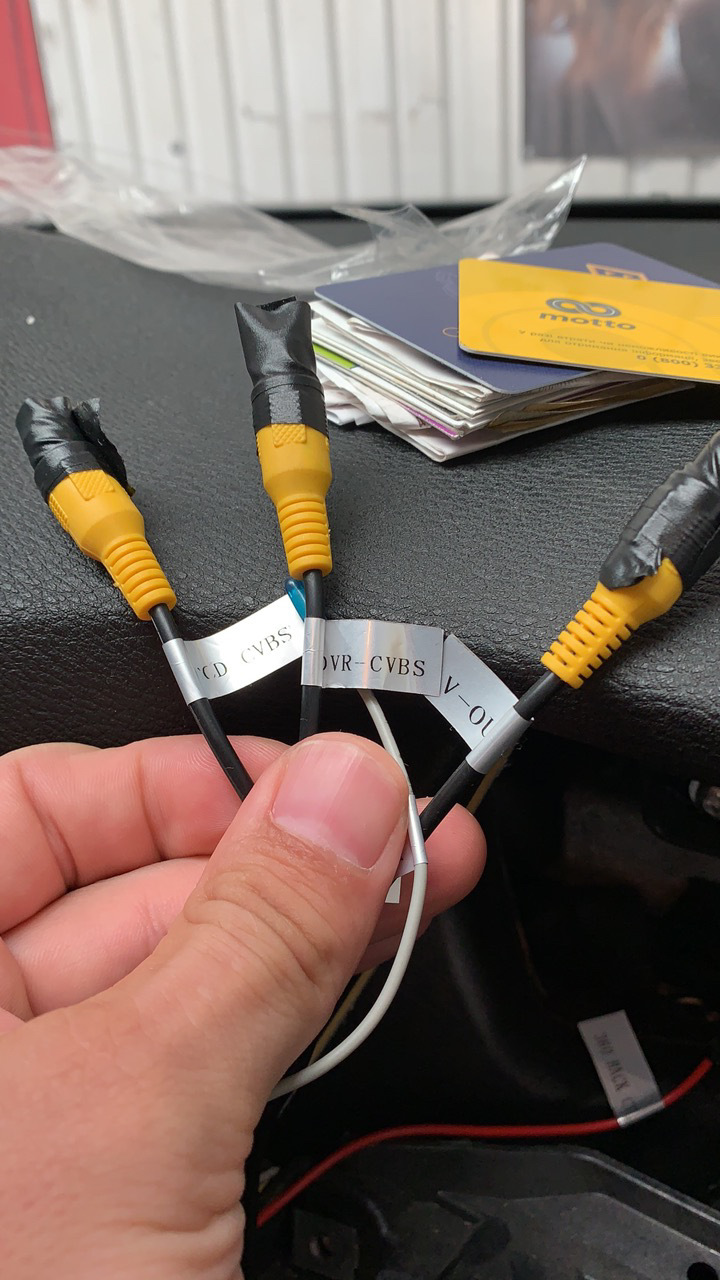

У мене китайська камера, з матрицею соні. Оригінальної небуло. Проблема полягає в тому, що у мене немає жовтого тюльпана на камеру, зате є три інші dvr, vcd, v-out. І з жодним з них працювати не хоче( Харчування кинули на задні ліхтарі.
Живлення треба було кидати від дроту ccd pow, а не колгоспити а задніх ліхтарів. А ось чому немає тюльпана ccd не зрозуміло. Може це переплутали китайці і замість ccd написали vcd?!
Може тобі треба до нас у чат)? Там все по голові андроїд
Як додасться в чат?
У мене штатної не було, купив вбудовану в ручку відкривання багажника. Простягнув проводи праворуч машини, встромляв у правий тюльпан на твоєму фото, харчування плюс брали з основної коси, мінус у багажнику. DVR це під відео реєстратор, я перебрав тр...
Треба підключати до v out?
Все правильно
Камера активуватиметься при включенні задньої?
У мене так і є, навіть траєкторію показує залежно від положення керма
Ось цю Темку погортай, може там відповідь знайдеш www.bmwclub.ru/threads/ap…-1-8-1-9-0-10-25.1179847/
Камеру яку хочеш підключити? Штатну чи ?..
Штатної нема. Камеру провели китайську з матрицею соні в штатне місце в заглушку. Перепробували підключати в усі три тюльпани — не йде. Знаю, що має бути вихід r cam. Але його нема. В якій підключати?
Правий тюлпан, харчування як чіпляли?
