Міжблоки своїми руками

Всім привіт!
З цього запису, хочу почати цикл статей про встановлення АЗ вМатіз. Чесно сказати, я навряд чи зможу відкрити щось нове або датислушну пораду Це замітки більше для себе, напевно, щоб розуміти де, що і як робилося і чи можна це застосовувати надалі.
коли ідея вже дозріла і набула форми, я вирішив, що почати треба зкабелів (проводів), тому що вже було зрозуміло, що, де і як будестояти, залишалося тільки вирішити, як це все зв'язати. Акустичнимипроводами питань не було, тому що вони вже були в наявності, то зміжблоками відбулася засідка.
У пошуках істини було вислухано багато думок, переглянуто безлічфорумів, вивчено інформації. Опустився на землю прикинув бюджет іамбіції, і вирішив, що міжблоки все-таки робитиму сам! нестандартна. А з тих, які продаються готові, або не відомо з чогозроблені, або довгі, що по-перше не добре для самого звуку, апо-друге, непотрібні витрати. Таким чином, необхідно буловизначитися який же кабель брати. Як завжди, тут купа думок, суперечок і аргументів. Звичайно ж, у кожного своя правда і свійдосвід, але основна вимога – щоб не було наведень. А в цьомувипадку, якраз не тільки кабель, можливо, винен…
У результаті я свій вибір зупинив на гітарному кабелі Klotz SW110La Grange, правда зараз цей легендарний кабель має маркування KlotzAC110, т.К. . Версія La Grange випускається тепер тільки у виглядіготових кабелів. Вважається, що саме цей кабель є одним з найкращихсеред бюджетних і ідеально підходить для міжблоку, не дивлячись наодинарне екранування.
В той же час вважається, що в авто для міжблоків варто брати самемікрофонні кабелі з подвійним екрануванням, наприклад, МС5000 абоMY206, т.К. В авто багато перешкод, агресивне середовище тощо.Однак я чомусь схиляюся до AC110…
В якості RCA роз'ємів були обрані перевірені часом та досвідомколег – Neutrik NYS 373. Мабуть, найкращі за співвідношеннямціна/якість.
Таким чином, коли вже визначився з вибором всіх складових частинта вивчив матчі перейшов до реалізації проекту. Завдання:зробити 3пари «лінійок» завдовжки 1, 6 м.
Для цього було придбано 10 метрів кабелю Klotz AC110, 12 штук RCAроз'ємів Neutrik NYS 373 та 5 метрів обплетення «зміїна шкіра».

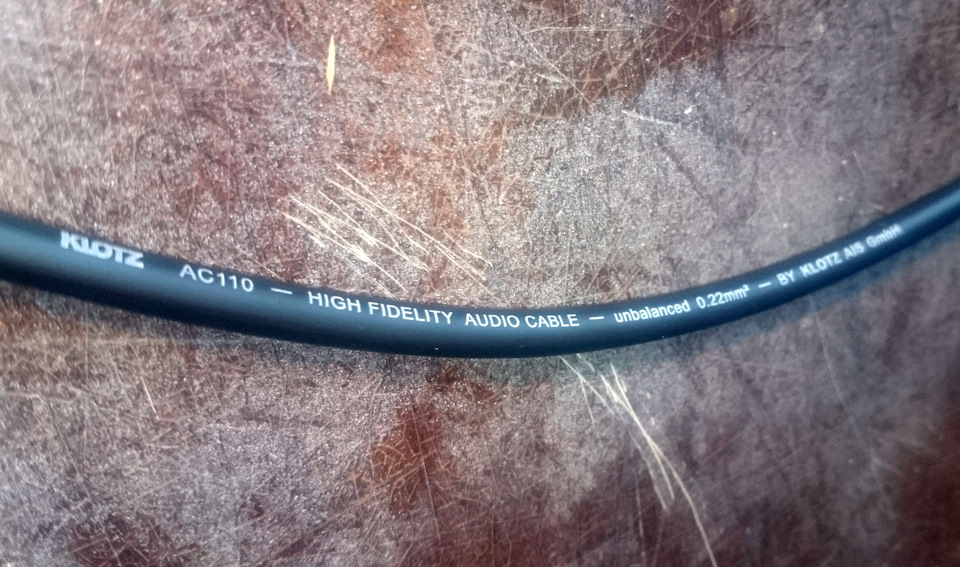

було придбано 10 метрів кабелю Klotz AC110

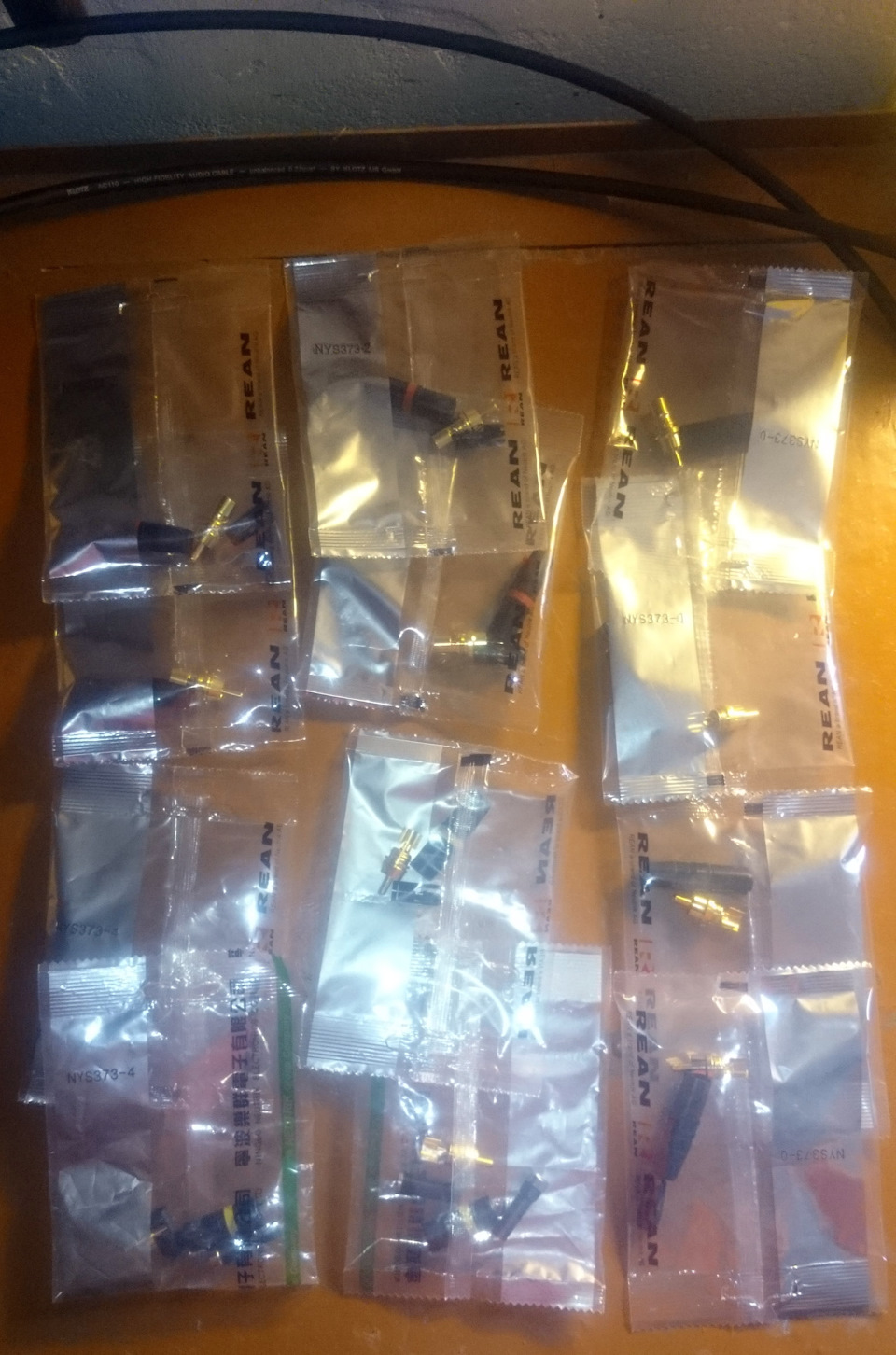

12 штук RCA роз'ємів Neutrik NYS 373. Цифра в кінці означає колірроз'єму, наприклад 4 — жовтий, а 2 — червоний

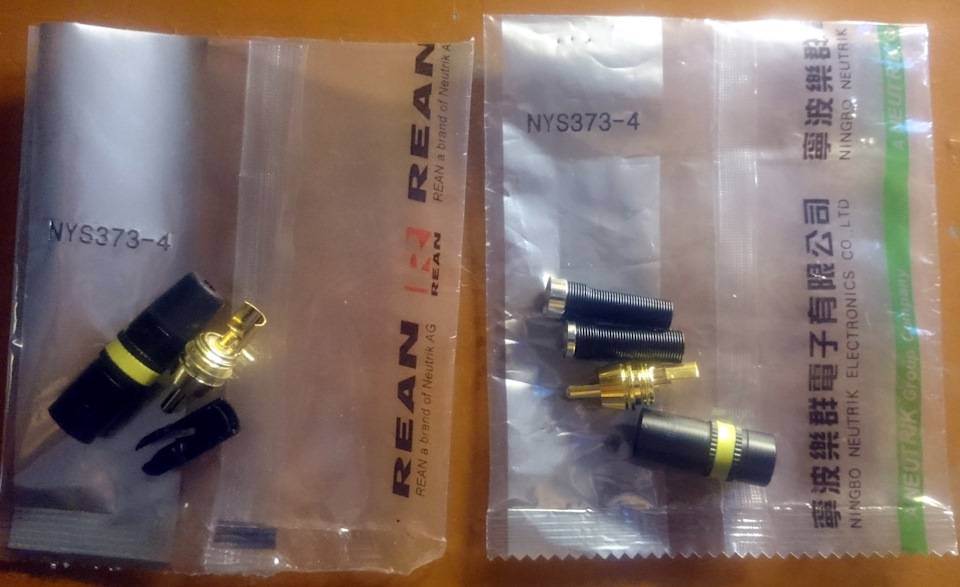

Виявляється є чи були два види роз'ємів цього виробника.Як показалапрактика, вони принципово нічим не відрізняються. Як виявилося, нічого складного в цій справі немає. Головне уважність таакуратність. Паяв все звичайним припоєм і повинен сказати, щонормально все спаялось :).
Одна зі складнощів з якою довелося зіткнутися - це те, що товщинакабелю більше діаметра гумки RCA роз'єму, тому її довелося трохирозширити.
А в цілому все просто:розміряємо довжину — одягаємо одну частинуроз'єму на кабель — припаюємо кабель до RCA — з'єднуємо обидвічастини роз'єму — одягаємо обплетення — притискаємо термоусадкою —маркуємо.

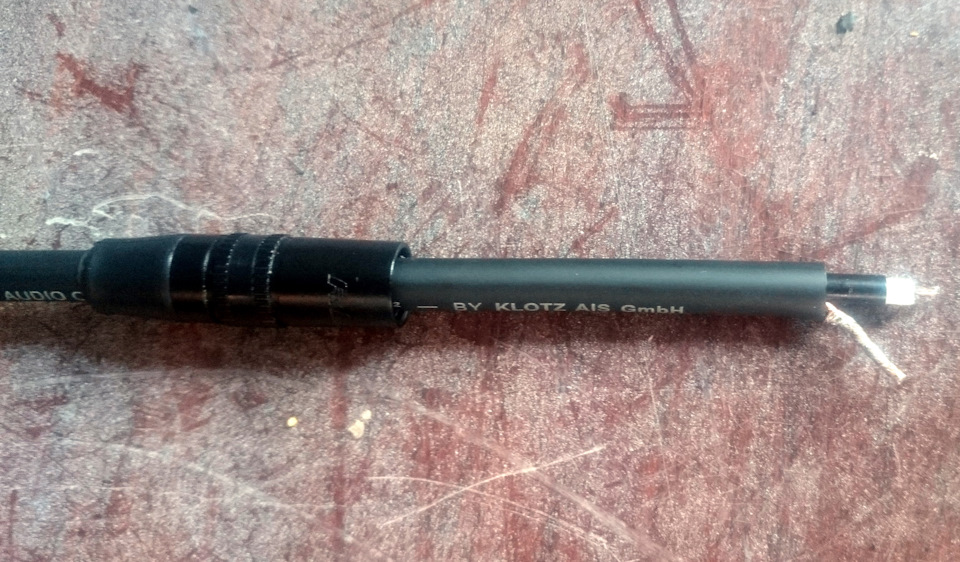

Вдягаємо одну частина гнізда на кабель. Кабель розпускаємо:екранзбираємо в косу і залуджуємо і його, і центральну жилу

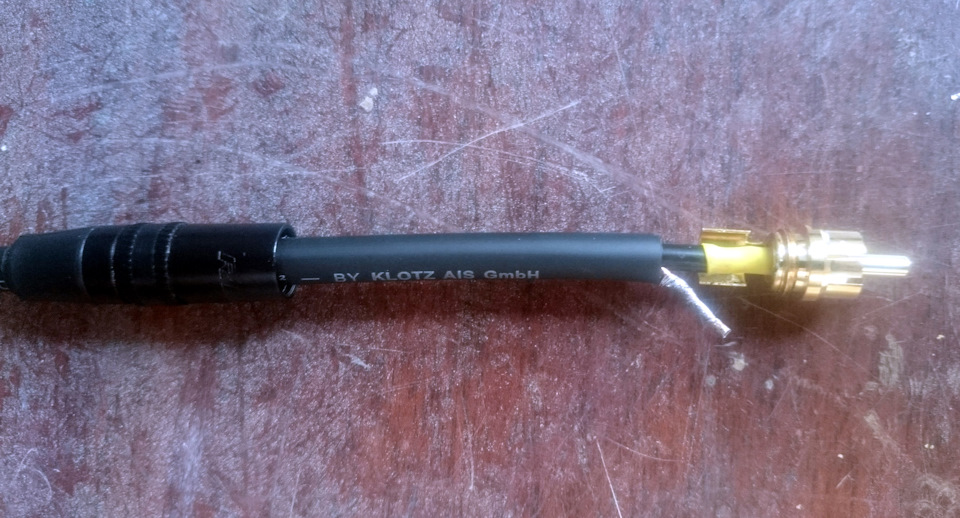

На центральний провід одягаємо шматочок термоусадки. Припаюємоцентральну жилу кабелю до центрального контакту роз'єму і одягаємона нього термоусадку.
Припаюємо екран. Ще рекомендують місця паяння розкрити лаком. Я тежтак зробив. Для зручності промаркував усі наконечники, щоб потім неплутатися. А також зазначив, яка сторона йде до ГУ, а яка допідсилювача. Червоні — мідбас, Жовті — саб, Чорні — ВЧ
Готово!
Забігаючи на перед скажу, що жодних наведень у мене немає. Звукмені дуже подобається, навіть не дивлячись на те, що зробленатільки половина :) Якщо чесно, мені навіть більше подобається ніжте, як було в Лачетті, при тому що практично всі компоненти теж. Ізнаєте, тепер я повірю, що міжблоки можуть вплинути на загальнукартину. (21$)
Neutrik NYS 373 - 12 штук - 630 грн. (25$)
Зміїна шкіра - 5 метрів - 90 грн. (4$)
Разом - 50$
