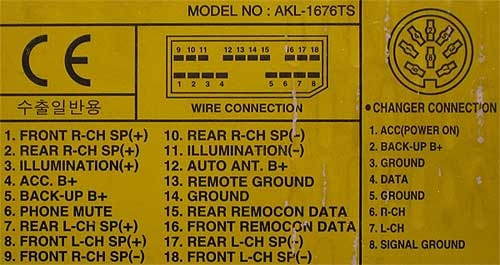

Всім власникам штатних касетних магнітол рано чи пізно спадає надумку думка про те, що було б не погано прослуховувати музику зфлешки або телефону. Так, вже давним давно придумано врізати шнурокAUX на вихід касетного програвача і слухати музику з телефону абоMP3-плеєра, але загвоздка в тому, що за наявності підрульовихперемикачів (перемикачів на кермі) їх використання частково стаєнеможливим, тому що перемикати треки або зупиняти їх - не можна.самому програвачі, що, власне, робить наявність підрульовихперемикачів - неповноцінним.Так само необхідно в дорозі намацатипрогравач і намацати необхідні кнопки перемикання, а якщо це ще йсенсорний телефон - аварійна ситуація забезпечена! НаявністьCD-чейнджера спрощує цю ситуацію, але в тому випадку, коли вінчитає тільки звичайні аудіо-диски - теж не зручно.. Загалом, розписувати мінуси я не буду, ви і так їх знаєте., флешках, картахпам'яті. Маючи у своїй магнітолі вихід на CD-чейнджер - з'явилосябажання підключити замість нього звичайний МР3-програвач. І так, розпинування штекера CD-чейнджера:
1. ACC(POWER ON) (подає живлення, чейнджер включається привставленому ключі та поверненому до положення АСВ)
2. BACK-UP B+ (постійне живлення у тому, щоб у пам'яті залишивсяпорядок відтворення треков)
3. GROUND (мінус)
4. DATA (як я зрозумів - управління чейнджером - перемиканнятреків, перемотування треків, перемикання дисків)
5. GROUND (мінус)
6 R-CH (правий аудіоканал)
7.R-CH (лівий аудіоканал)
8. SIGNAL GROUND (мінус аудіоканал)
Маючи будь-який МР3-плеєр ми можемо (теоретично) йогопідключити:
Контакти 1 і 2 - це у нас живлення самого плеєра. За потреби можемозробити будь-яку напругу (описувати це не буду).
Контакти 3 та 5 — об'єднуємо та підключаємо до мінуса. Тут теж всезрозуміло.

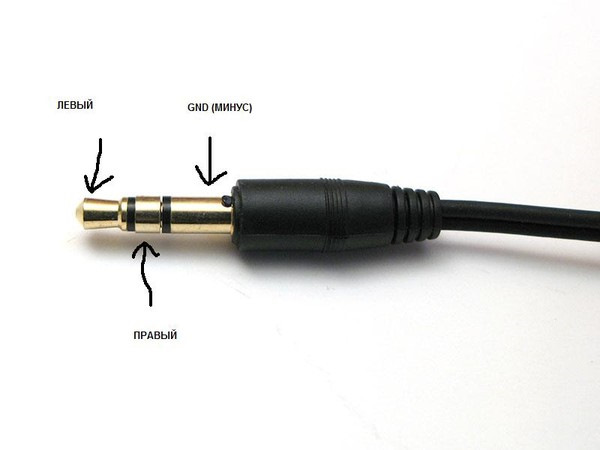

Контакти 6, 7 і 8 — це вхід на підсилювач із самого CD-чейнджера.Тобто сюди надходить готовий сигнал, аналоговий, з плеєра. Грубокажучи, це роз'єм AUX на магнітолі, в який можна підключитибудь-яке джерело сигналу. Таким чином (теоритично) можна підключитибудь-який плеєр через вхід для CD-чейнджера. br/>
АЛЕ! нас, як і раніше, цікавить управління плеєром. У гніздачейнджера є контакт під номером 4 (Data). Ми дісталися до суті могопитання, нарешті=)
Чи можна цей контакт підключити до плеєра дляуправління?

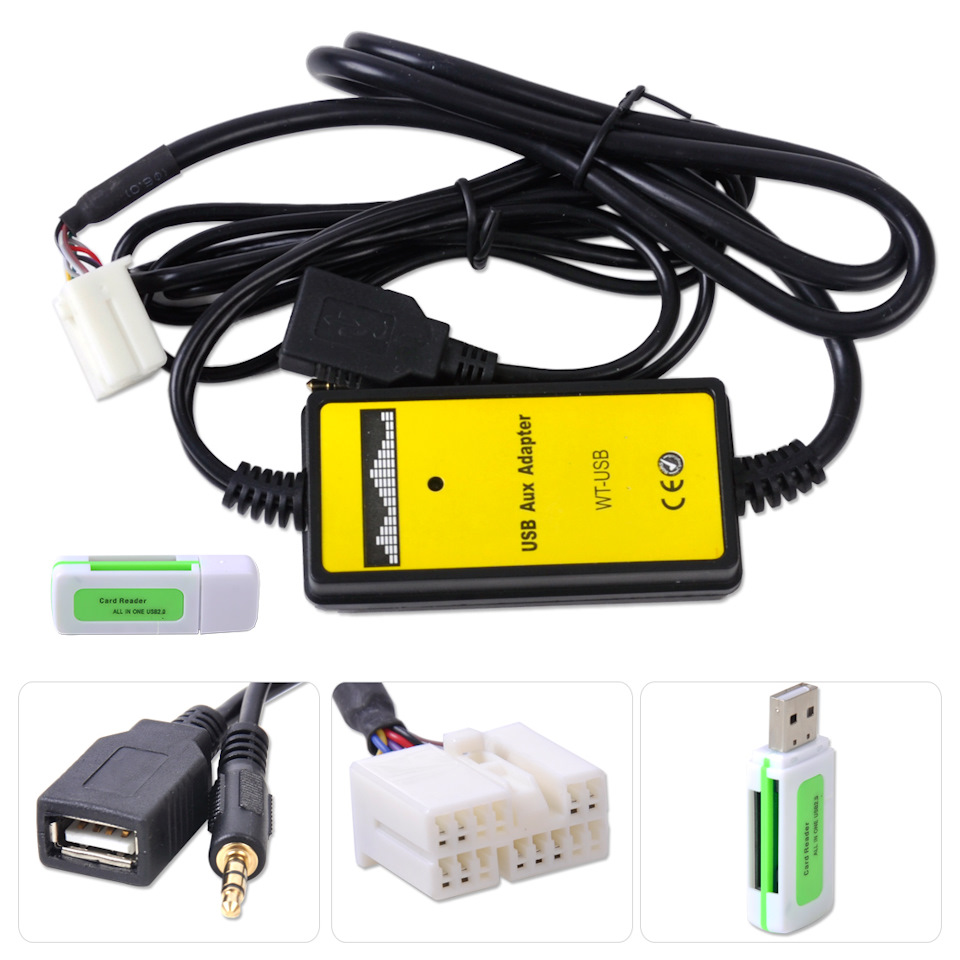

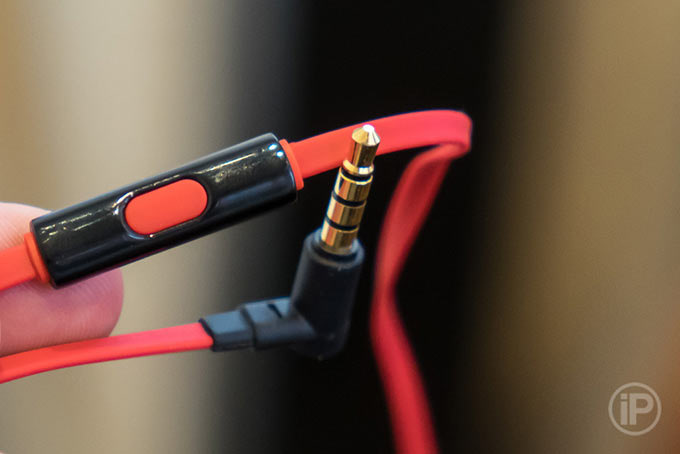

За питання — не штовхайтея не знаю яким чином йде керування наконтакті 4. Припускаю, що імпульсами з різним опором. Відразузгадав про звичайні навушники для мобільного телефону з "кнопочкою". Кнопка служить для прийняття/завершення дзвінка, таксамо нею можна зупиняти та відтворювати музику, при довгомунатисканні на неї перегортати треки. Чи можна підключити 4-йконтакт до кнопки на навушниках і таким чиномпереклацувати/зупиняти треки на телефоні? кінця, але я сподіваюся, що серед читачів знайдуться зацікавлені люди, які зможуть менідопомогти з цим питанням). На Алі за 450-500 грн, але хотілося бвпоратися самотужки, тим більше, що у мене роз'єм інший (круглий)=)
Коментарі8
А що заважає ткнути тестером у цей 4й(data) контакт?
На даний момент те, що треба спочатку підключити мр3. Поки не підключу, то магнітола не перейде в режим СД. Плюс час, плюс думав може хто знає або вже робив)
Якщо я не помиляюся, то крім аудіосиганалу потрібно подавати ще сигнал про те, що чейнджер у роботі. Раніше на форумі чи еванди і лачетті була тема, там паяли якусь примітивну хрень, яка періодично посилала сигнали в голову. То- ж саме, якщо робити A...
Так, я це розумію) ось, тому такі питання тут і озвучив) От і від тебе нюанси деякі дізнався, спасибі)
Голова лежить вдома в ящику, якщо завтра буде нудно, я спробую переключити її на чейнджер. А чим AUX через касету не влаштовує?
Через аукс не можна треки перемотувати. А через касетницю треба щоб ще плівку мотало. Та й фонить воно десь. Хтось до мене ще впаювався. Ізолювати — ліньки)
У самого виникають думки штатно підключити мр3 плеєр, але мізків не вистачає))))
Давай разом думати над цією темою) може хтось що підкаже))
