На ваш суд процес встановлення і сам результат представлений нижчев картинках.
Паяльник і проводи тримав у руках уперше в житті, тому прошу сувороне судити.
За допомогу спасибі Legazoid.Він мене надихає на новіелектричні подвиги.

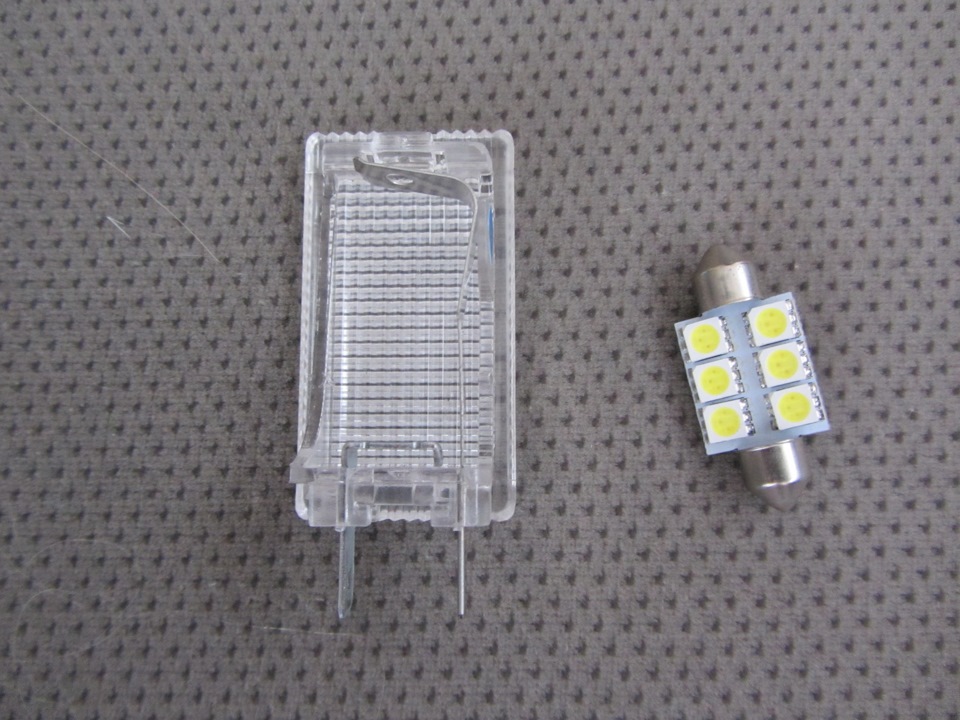

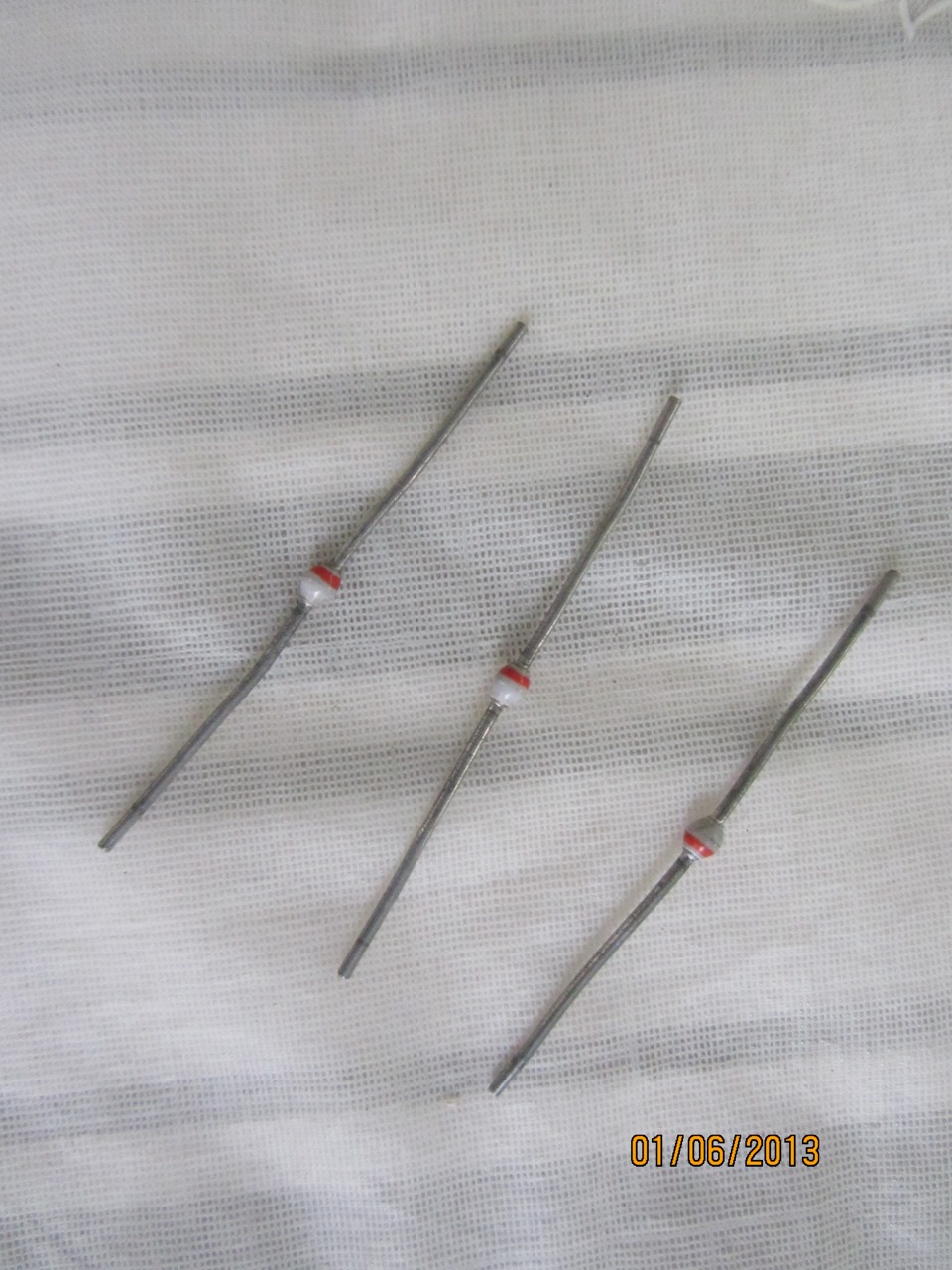

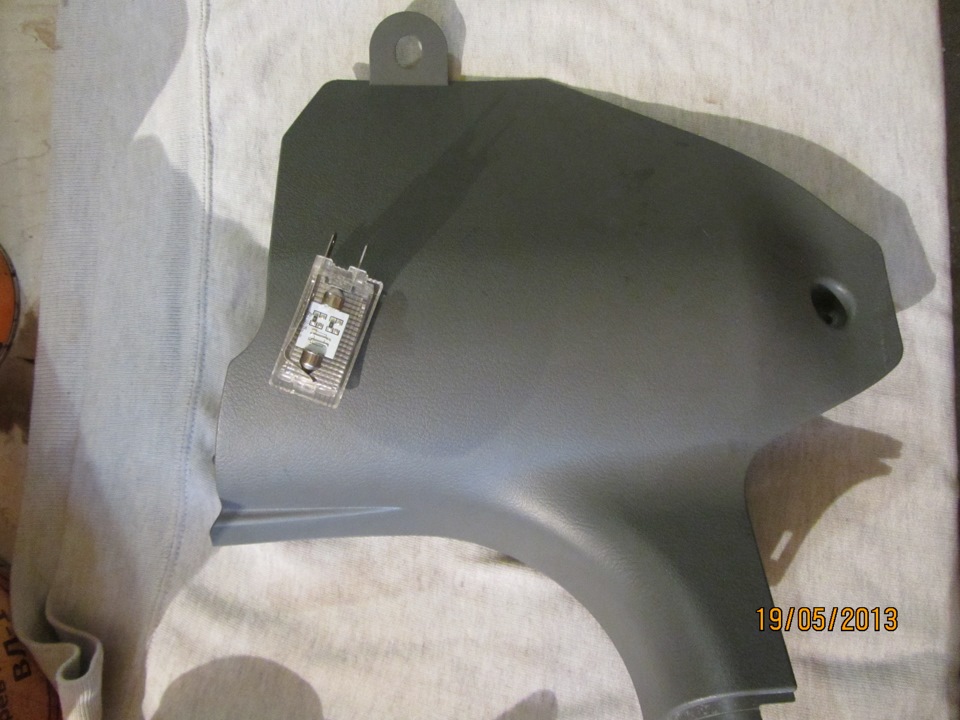

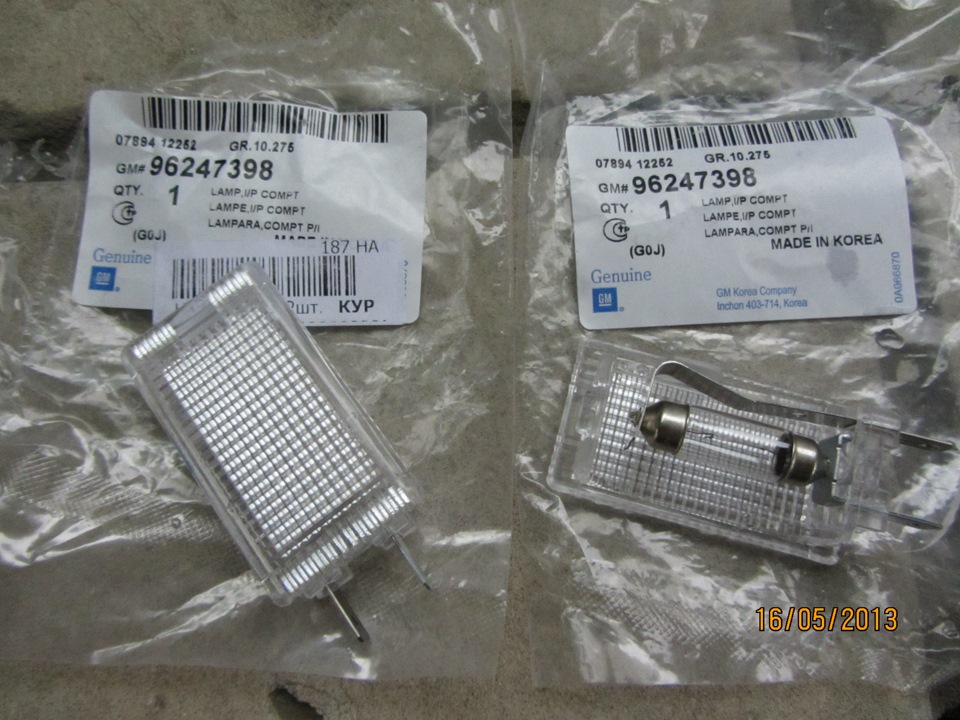

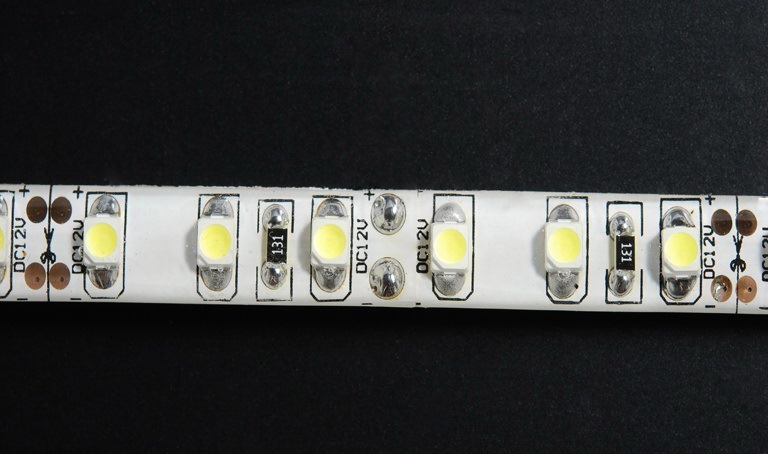

На Exist.ua були придбані два плафони освітлення бардачку GM#96247398. Були придбані дві лампочки в плафони на 6 СМД.Світлодіодна стрічка в силіконі 1 метр. Зняв бічні панельки в ногахдля врізання в них плафонів. Кожен кінцевик розірвав діодом. Накожне підсвічування проклав мінусовий провід, який запитав переддіодами — ближче до кінцевика Від роз'єму С202 (біля лівої ногиводія) розкидав плюсовий провід до кожного підсвічування. Передніпідлоги підсвічують як плафони, так і шматочок світлодіодноїстрічки. Знайшов шматок меблевого куточка. На картинці видно, де іяк я його закріпив. До нього приклеїв шматочок діодної стрічки.Робочий процес. Прокладаю проводку підсвічування підлог, проводкузадніх склопідйомників та проводку підігріву сидінь.
Ось що в результаті вийшло:
Також, внизу бардачка прикрутив шматок меблевого алюмінієвогокуточка і до нього приклеїв шматок діодної стрічки. Під штурвалом.Схема Дякуємо за увагу. ㋛
Коментарі20
Вітаю! А якщо діод впаяний у плафон, достатньо буде? Чіпляти міну буду до кінцевиків
а навіщо було купувати оригінальні ліхтарі якщо пріорівські один на один і коштують 70р?
А у мене ніколи Пріори не було.
Тобто якщо кинути на стокові кінцівики мінус від кожної деодної стрічки, то загорятиметься підсвічування індивідуально (окремо)?
Так.
Я просто думаю як буде практичніше ... Або все відразу щоб горіли або окремо кожна.
Передні окремо, задні при відкритті будь-якої задньої загоряються обидва - у мене так.
Як варіант)))
Це як простіше запитати задні?
Два задніх мінуси з'єднай проводком як на схемі.
Як їх з'єднати? Під ковроліном тягнути дріт?
Здоро розкидав і все зрозуміло! А навіщо діод вбудовував, як стабілізатор що?
Без діода при відкритті одних будь-яких дверей загорятимуться всі підсвічування одночасно.
ААА, он воно че ... Тоді так! Верняк!
діод це підлозі провідник, в один бік пускає а назад ні
Подобається і додав до закладок. Найбільш зрозуміла та цікава схема, але все ж є багато питань. Хотів би поспілкуватися детальніше
Підкажи будь ласка 52 контакт це помаранчевий провід?
У мене він червоний (товстенький).
На схемі переплутав розташування мінуса (має бути між діодом і кінцевиком) чудова робота!
Чинне виконання! Молодець! Зроблено на заздрість )
