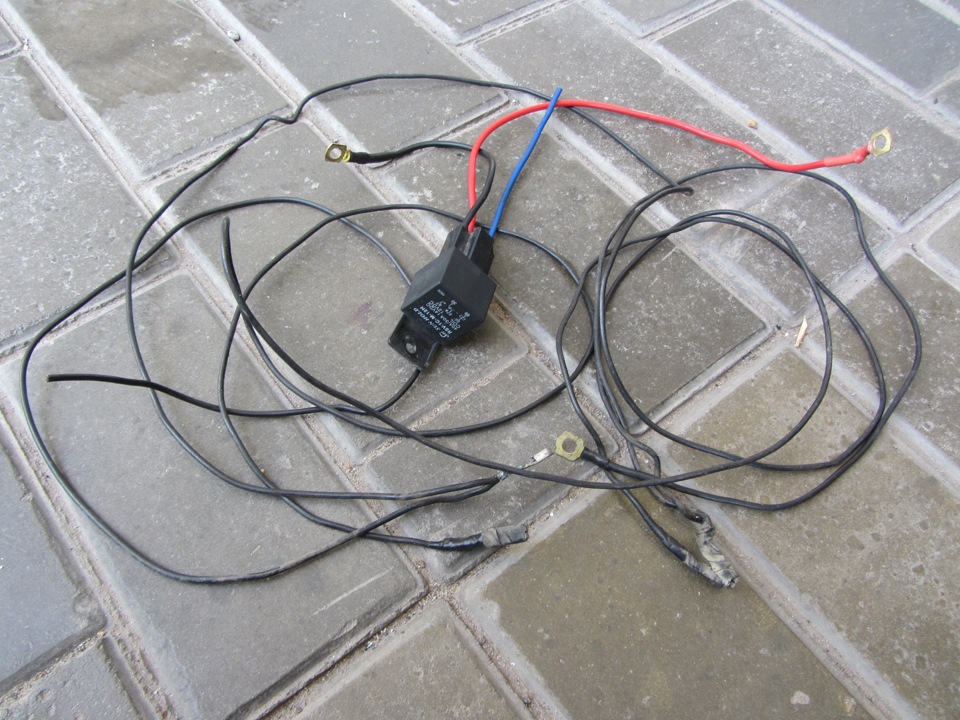

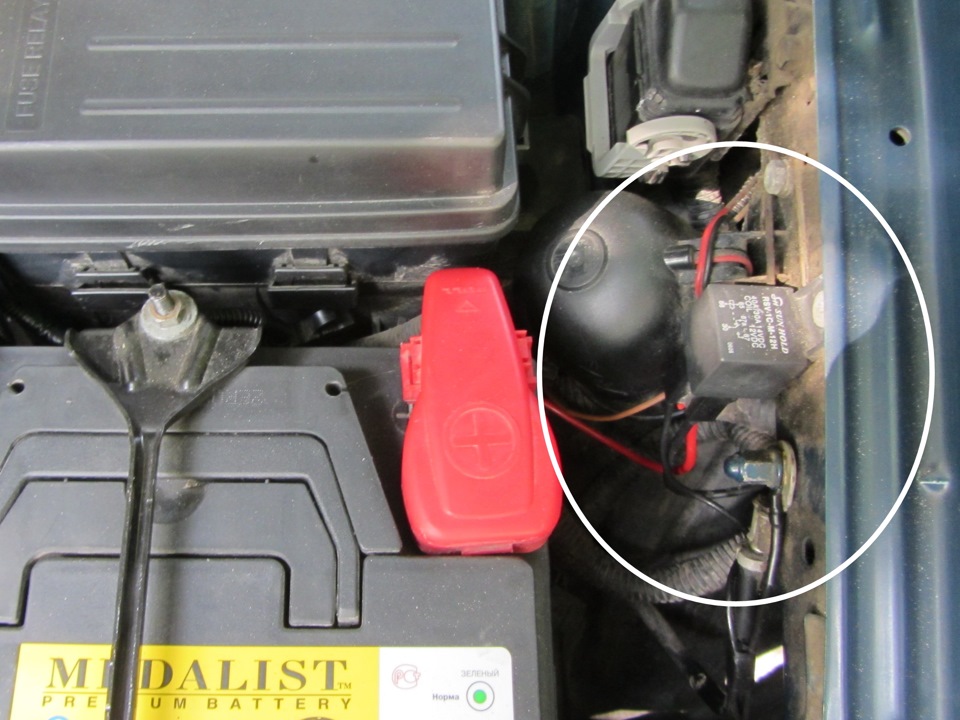

Від попереднього господаря мені дісталися протитуманні фари, якібули встановлені на автомобіль дилером УкрАВТО при його продажу.Неакуратна якість електричної конструкції залишала бажати кращого, тому я вирішив все переробити. Старої конструкції ПТФ
Для виготовлення нової проводки було придбано:
Реле GM# 96190187 — 35 грн.
Запобіжник 15 ампер - 5 грн.
Фішки ПТФ від ВАЗ Пріора - 30 грн.
Провід 10 м. Перетином 1, 5 квадрата - 20 грн.
Гофра 5 м. — 30 грн.
Хомути та кріплення — 15 грн.
Роз'єм водійських дверей Лачетті — 30 грн.

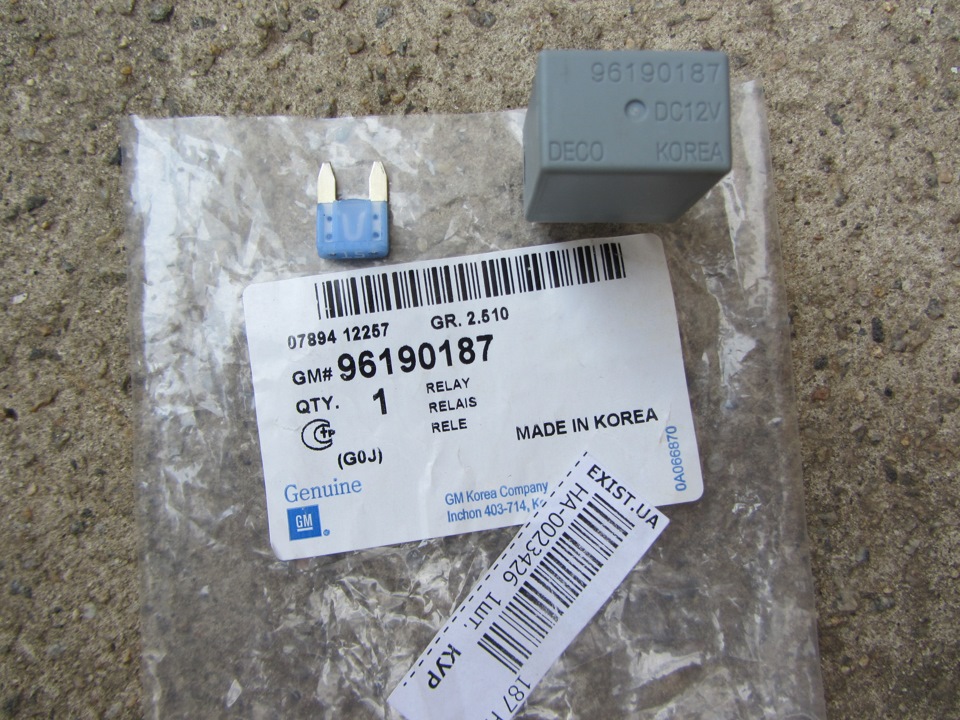

Реле GM# 96190187 і запобіжник на 15 ампер

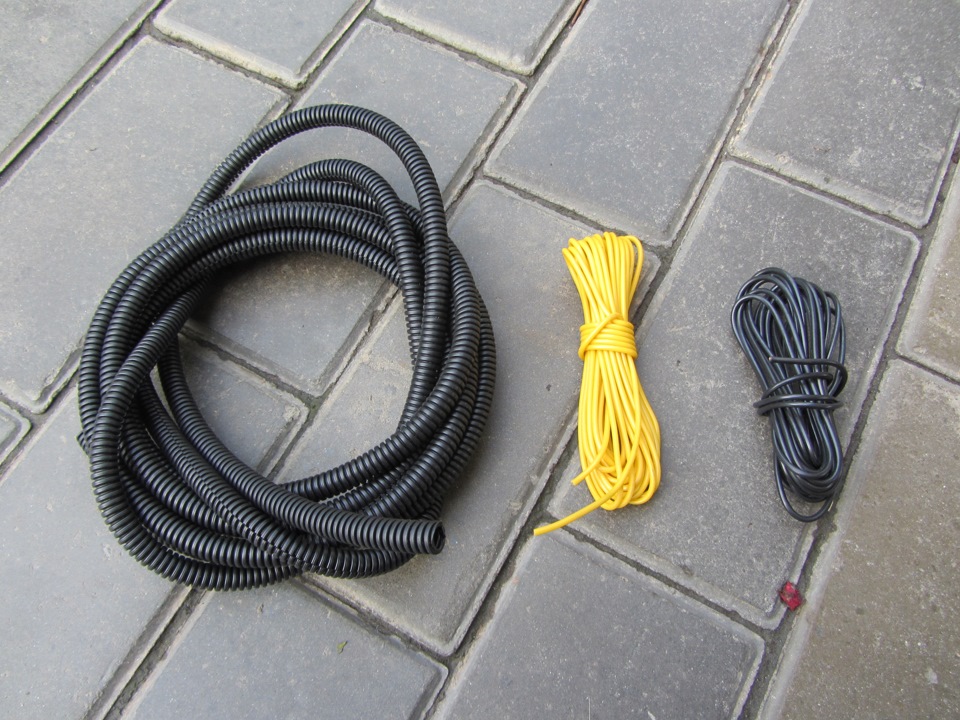

Гофра та проводи для ПТФ

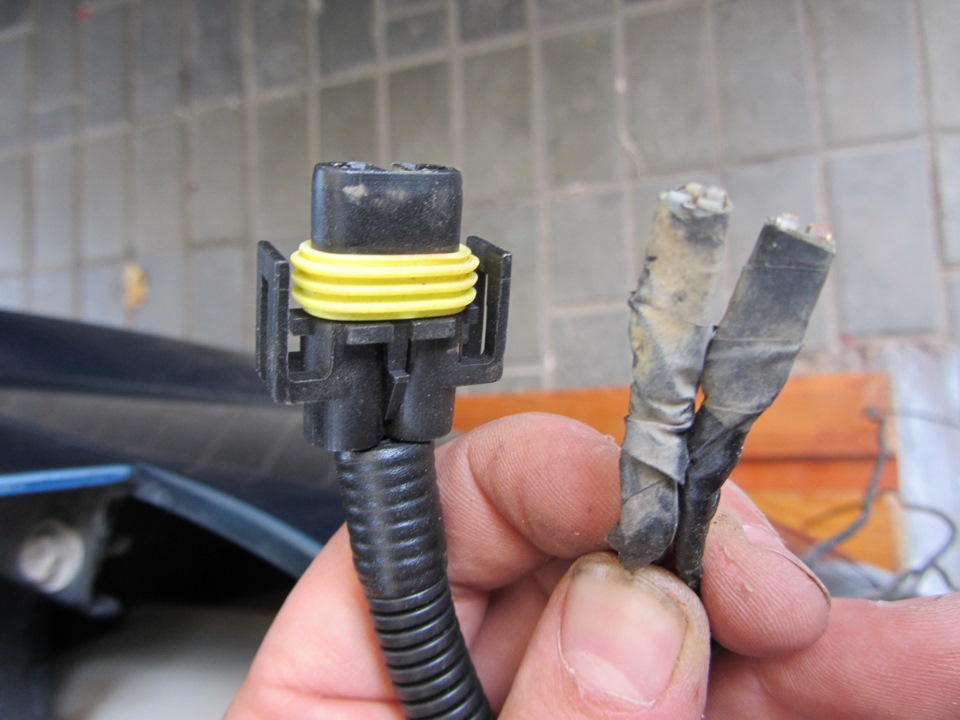

Новий і старий роз'єми ПТФ — знайти сім відмінностей
Всі проводи були акуратно укладені в гофру та змонтовані. Мінусовідроти від двох фар були об'єднані та прикручені до з'єднання змасою G101 (знаходиться біля правої ПТФ). Проводи живлення ПТФ (плюсові) були проведені в гофрі до блоку запобіжників:У блоцізапобіжників є вільні осередки передбачені заводом виробником підзапобіжник і реле для ПТФ:/p>
Вільні осередки для запобіжника та реле
Знімаємо блок запобіжників відімкнувши засувки та акуратновід'єднуємо роз'єм C104, який знаходиться під блоком запобіжників.У роз'ємі є вільні місця під контакти для правої та лівої ПТФ:Зраніше придбаного роз'єму водійських дверей Лачетті було вилученодва товстенькі дроти. Вони були припаяні до нових проводів ПТФ, аконтакти вставлені у відповідні гнізда:Після чого запобіжник тазаводське реле теж зайняли свої законні місця у зібраному блоці.Тепер все по заводському і акуратно:При проведенні даної роботи якерувався цією інструкцією, за що велике спасибі її автору:
РОЗ або ДВА.
Через час у ПТФ було встановлено ксенон, про цьому буде окремийзапис.
Ксенон у ПТФ LACETTI
