День добрий панове!
Вирішив заощадити, спроектував і виготовив собі кориснийінструмент.

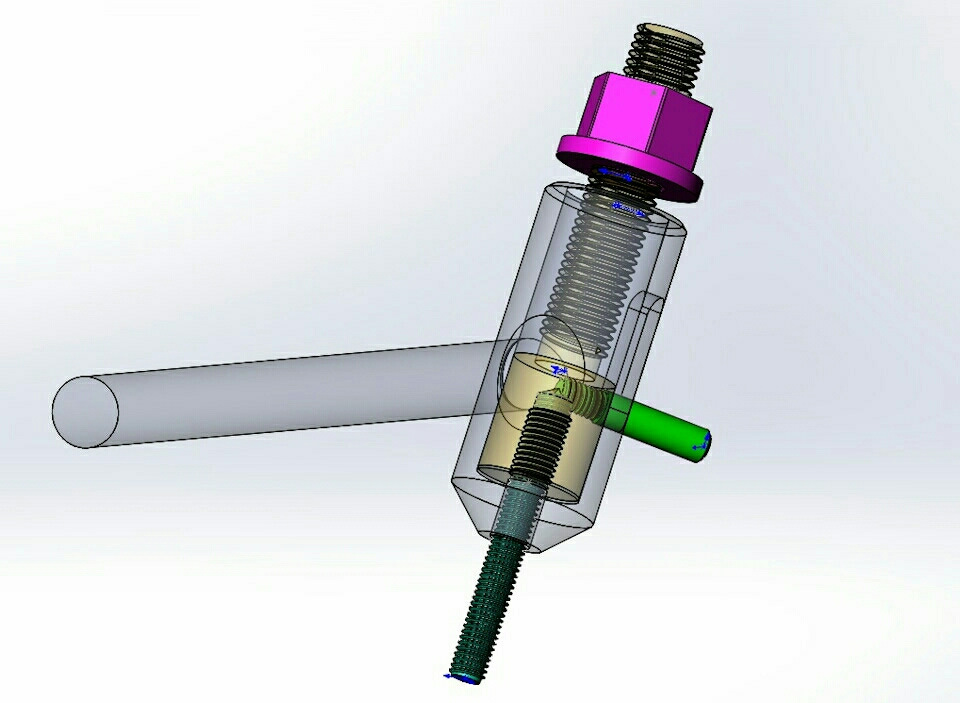

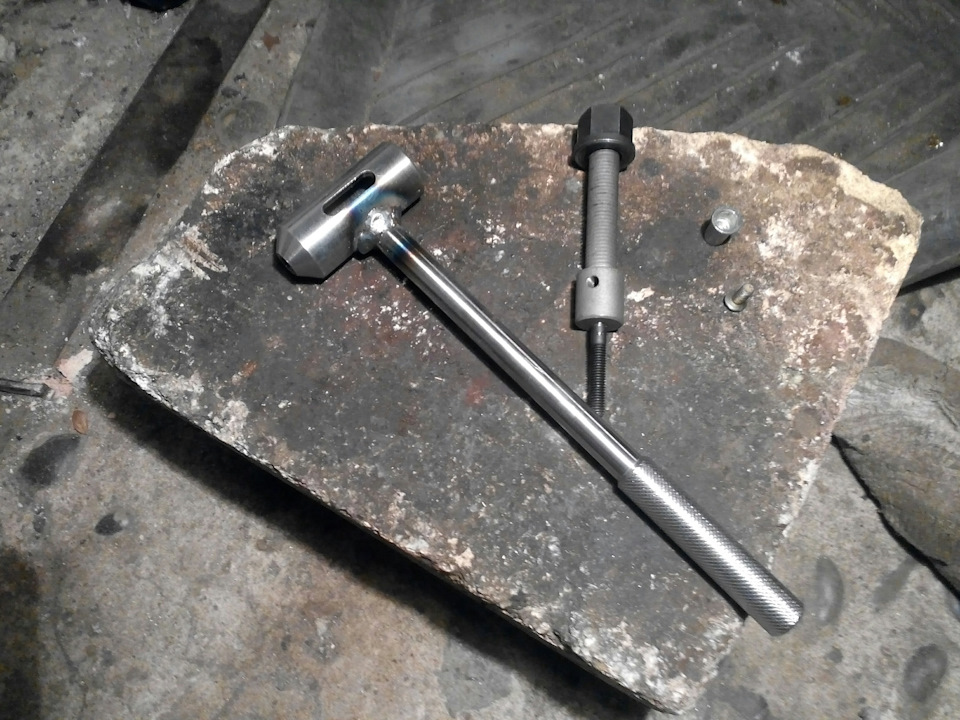

Все досить просто
Хороша прижарена шпилька м6;
різьбовий вал (звичайно теж термооброблений);
Корпус з пазом (паз для утримання штифтом валу від провороту);
Штифт з різьбленням м5;
Упорний підшипник;
Гайка;
Ручка.
Планую робити фальшпідлогу в багажнику, там то він мені ізнадобиться, а може і ще де застосую, річ корисна, в господарствізнадобиться)
Всім світ і якщо треба, беріть на замітку; )
Коментарі16
Доброго дня! Залишилися креслення?
Вибачаюсь. Не зовсім зрозумів принцип роботи і сферу застосування
різьбленням втягується заклепка. Для встановлення заклепок в литовий метал
а посиланням на креслення не поділіться?
пошту напишіть, відправлю
[email protected]. Заздалегідь дякую
За допомогою якої програми моделювали? Compas, Solid?
SolidWorks
+1 . Мати інструмент класно. А робити його самому ще й приємно. З поповненням)
Дякую)
Переробляли із звичайного заклепочника. Працювати зручно і зробити легко зі старого
У мене Старий слабенький, була думка.
Ну так. Треба хороший, потужний
Це вже закінчений інструмент. Коли мені треба було поставити три гайки, то було досить гарного болта, пари гайок і шайба, до однієї з гайок була приварена ручка для утримання від провороту - зі своїм завданням впорався.
Так, але в принципі, з трудовитрат не багато, а зручніше буде)
Не сперечаюся, якщо багато гайок ставити, тоді так. А для пари і болта вистачить.
