Всім привіт!

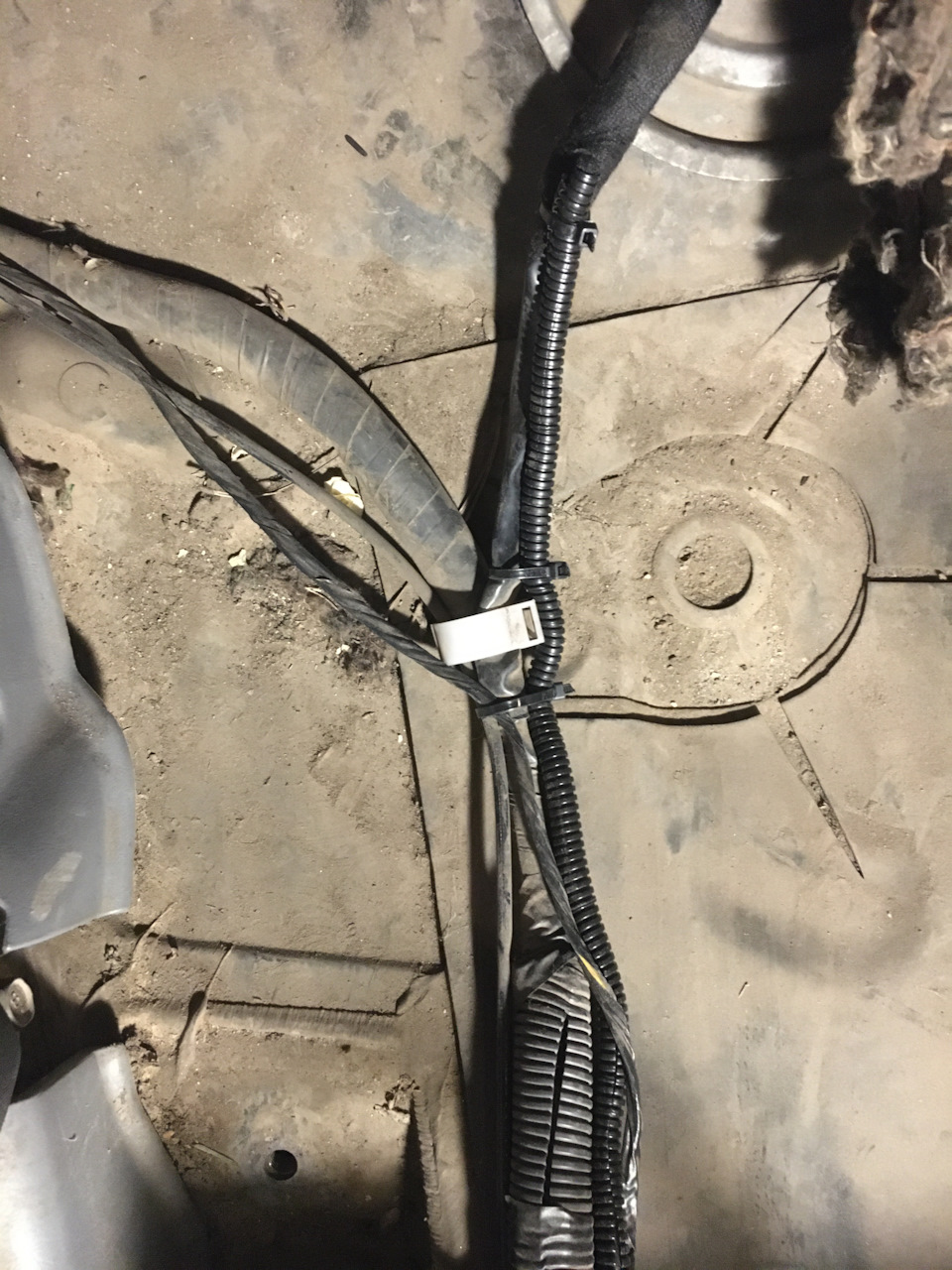

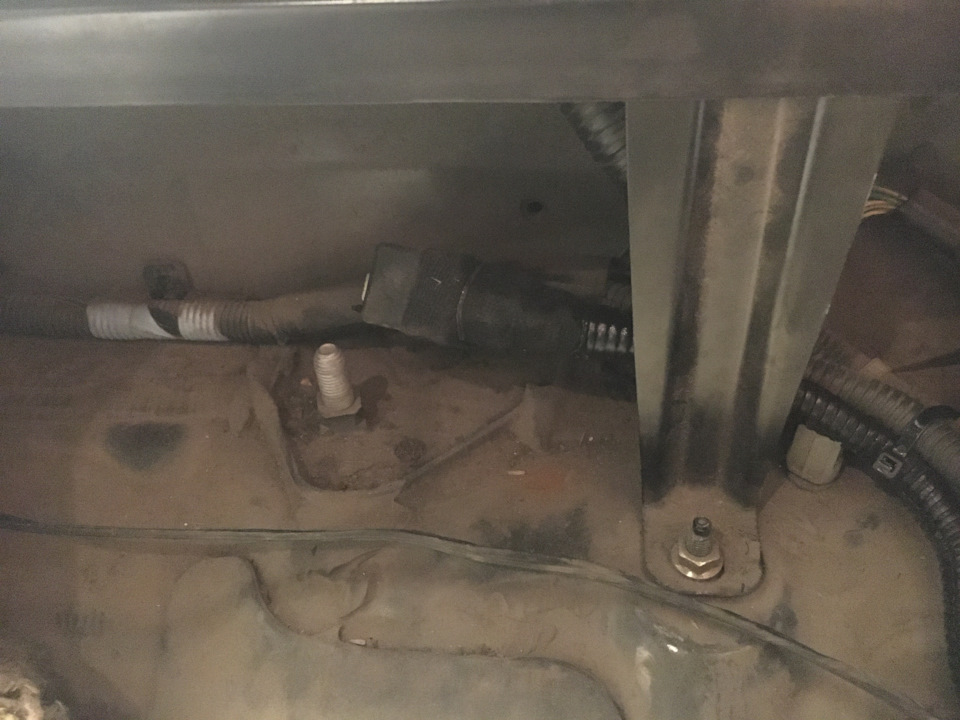

При покупці машини було виявлено те, що датчик рівня палива непрацює і на приладку весь час горить індикатор низького рівня істрілка лізе в мінус. Проблеми в цьому я не побачив і через паруднів, діставшись гаража, поліз розбиратися.Здивувала наявність двохдатчиків.З досвіду знаю, що якщо стрілка лізе в мінус, то надатчику урвище.Так і є, правий датчик на продзвон не відповідає.Лезу в бак, виймаю датчик і бачу банальне окислення на доріжкахдатчика, беру 2000 наждачку і акуратно зачищаю доріжки, бігунок імісце контакту хустки з проводом. Стандартна для всіх автомобілів, та й потрібно було якнайшвидше впоратися, щоб остаточно не смердитисалон бензином. Лампочка, що мене дуже здивувало, тому що машина нагазі. Одразу подумав, що забув перевести газ — ні, не забув. Другадумка - в баку дірка, але бензином не смердить і візуально все сухо... Дивно, подумав я і поїхав на заправку. Залив 15 л, заводжумашину і спостерігаю більше половини бака, не зрозумів... Приїхавшидодому став розбиратися і з'ясував, що логіка роботи датчика, м'якокажучи, незвична. На приборці ми бачимо фактичний рівень палива вбаку, а розрахунковий, заснований на фактичному рівні післязаправки. Покатався тиждень, щоразу при заправці газу заливавблизько 5-10 літрів бензину і отримав повний бак з лампочкою, щогорить. Істерика. Став ритися в інтернеті у пошуку вирішенняпроблеми і, перелопатив чимало у, знайшов ось такий пост. Вирішивспробувати, підкинув все на соплях, працює. Ура! Збираємо обережно.Трохи гофри, волохатою ізоленти та кабельних стяжок і в результатіось такий результат. Тепер щоразу, коли заводжу машину, дані прорівень оновлюються і я бачу реальну картину. У дорозі, звичайно, рівень падає, але все одно так інформативно, ніж без цьогодоопрацювання, тому що в будь-якому випадку, навіть на трасі, разна пару сотень км робиться зупинка.

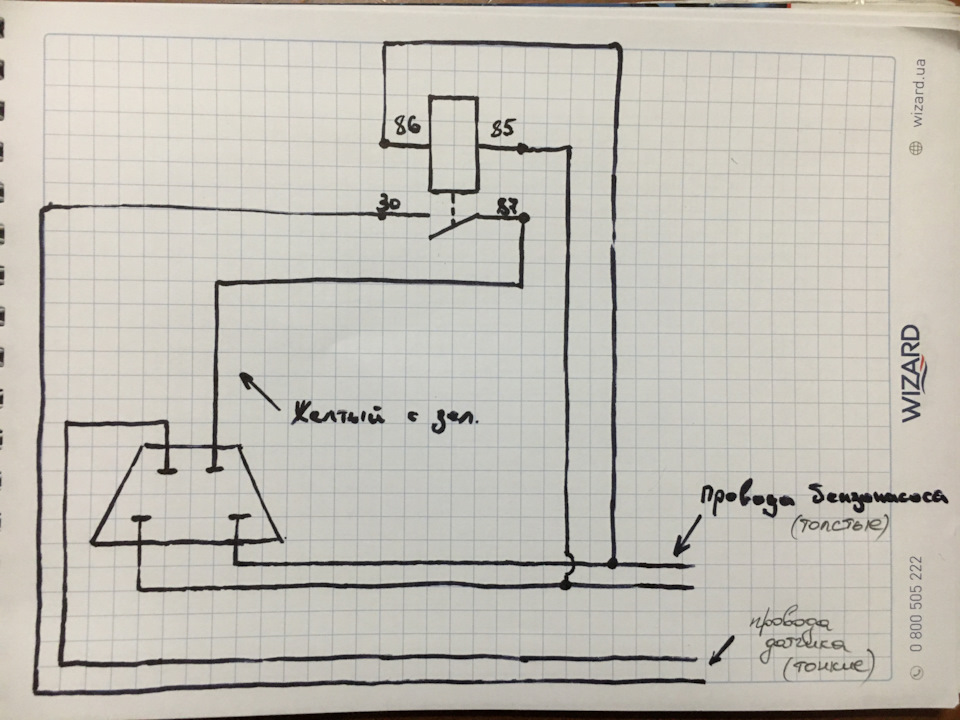

Всім рівних доріг! Додую схему підключення реле. Художник із меневзагалі ніякий, але для наочності вистачить. Кольори дротів непам'ятаю, але вони й не важливі, бо там лише 4 дроти
Коментарі16
Відпишіться через час, як працює схема. Я моніторив цю тему і пізніше з'ясувалося, що ця схема не працює і продовжує рівень палива падати на очах. ж не знає що працюють газові))) Самий верняк - мати пів бака бензину і іноді здійснити різкий маневр аб...
З цією схемою вже майже 2 тис км проїхав. У русі стрілка потихеньку опускається і може навіть лампочку запалити, але варто на пару хвилин заглушити двигун і після запуску стрілка секунд 10 чергу піднімається на реальний рівень.
Коли на газу-бензинові форси відключені. Працює тільки насос. Так що ебу зчитує з чогось іншого
Правильно, форси відключені, але ЕБУ ГБО емулює сигнал в ЕБУ авто.
Можна живу схему підключення реле? Думаю багатьом газоводам сподобається. Я завагався клему скидати)))
Сьогодні намалюю
Буду вдячний
Художник з мене так собі)))
Там всього 4 дроти, так що промахнутися складно. Полярність для підключення реле значення не має.
Привіт. Я все підключив, але щось не працює
Привіт! Датчики точно адекватно працюють? У мене періодично із затримкою спрацьовує, поки зрозуміти не можу логіку, але схема 100 робоча
Та все норм працює. Щойно заправив 10 літрів думав бенз може скінчився, а стрілка не зрушила навіть з місця
А що за жовтий дріт на колодці реле?
Це пустушка
Жовтий із зеленою смужкою ріжеться і підключається з одного 30 і 75 з другого боку?
30 і 87. При запуску двигуна реле має клацнути і замкнути 30 і 87 контакт з'єднавши ланцюг датчика
