дхо (drl) з повторювачем повороту в стилі q7 рестайл. ч1.

Привіт други!
Як і обіцяв продовжую заповнювати б.Ж. Не дивлячись на те що машинавже продана.
Цього разу мова піде на мою улюблену тему, а саме світлодіоди.
Зі говорити що мені просто подобаються те що роблять у нових ауді зфарами буде мало))))

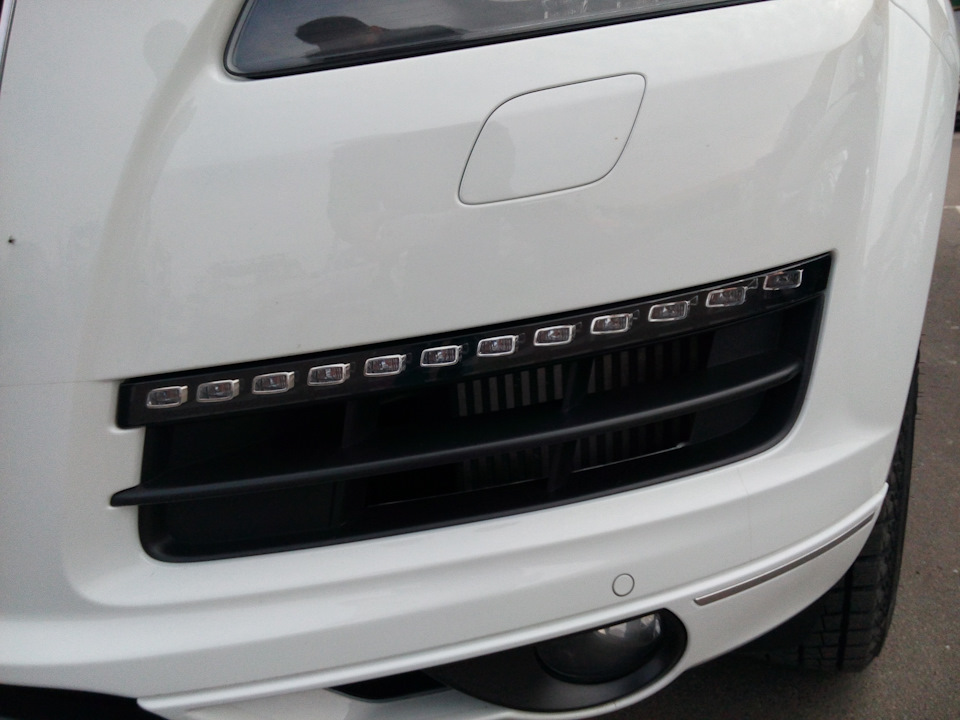

Але особливо запали мені дрл у q7 і видом і функціоналом! Ви тількиподивіться на цей твір мистецтва і техніки, окремі прямокутнімодулі які повторюють геометрію кузова і мають досить широкий набірфункцій.
< Вони можуть яскраво світити можуть притухати на підлогурозжарення, можуть змінювати колір на помаранчевий і вказуватиповорот причому покажчик цей чіткий і яскравий! Я давно собізадумав зробити в бічні ґрати якісь світики і навіть зробив зповторювачем повороту але з кусів літа) самі розумієте довго вононе пропрацювало та виглядало не дуже)))

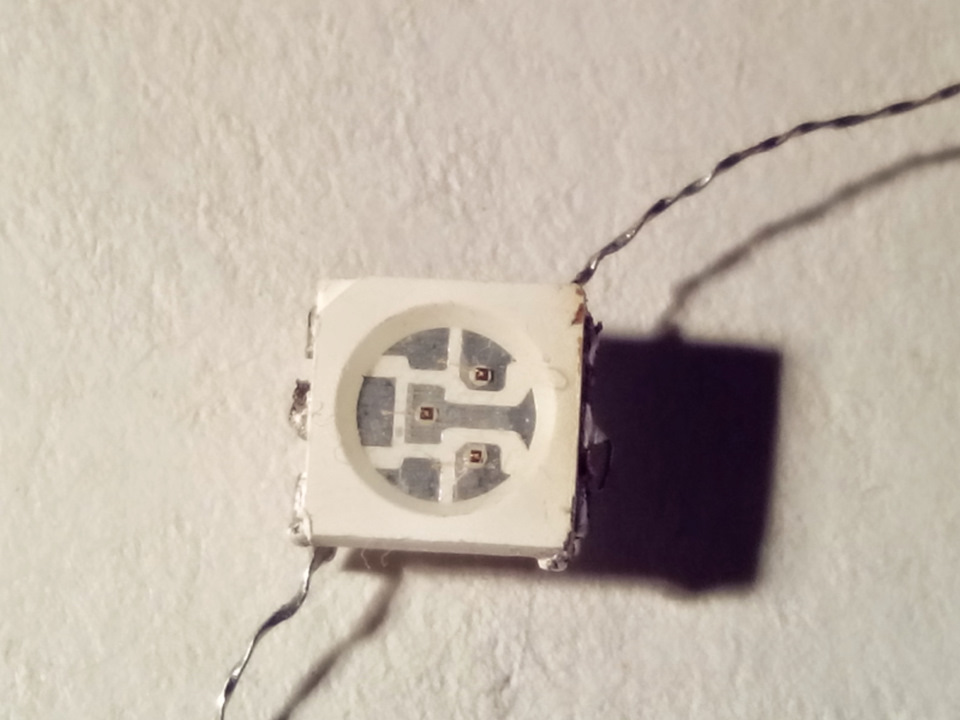

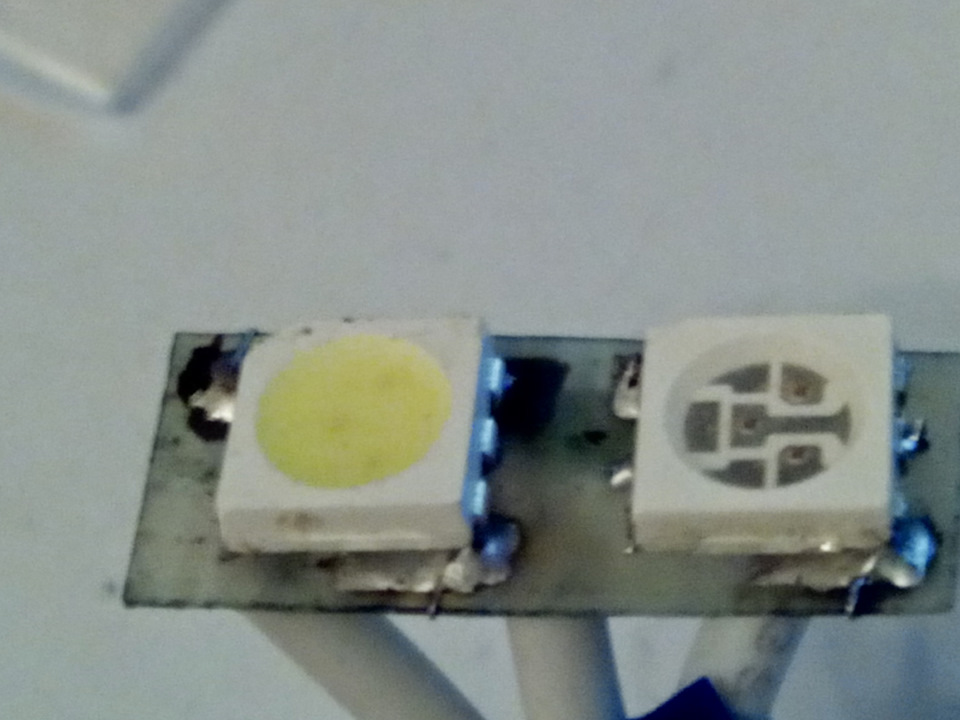

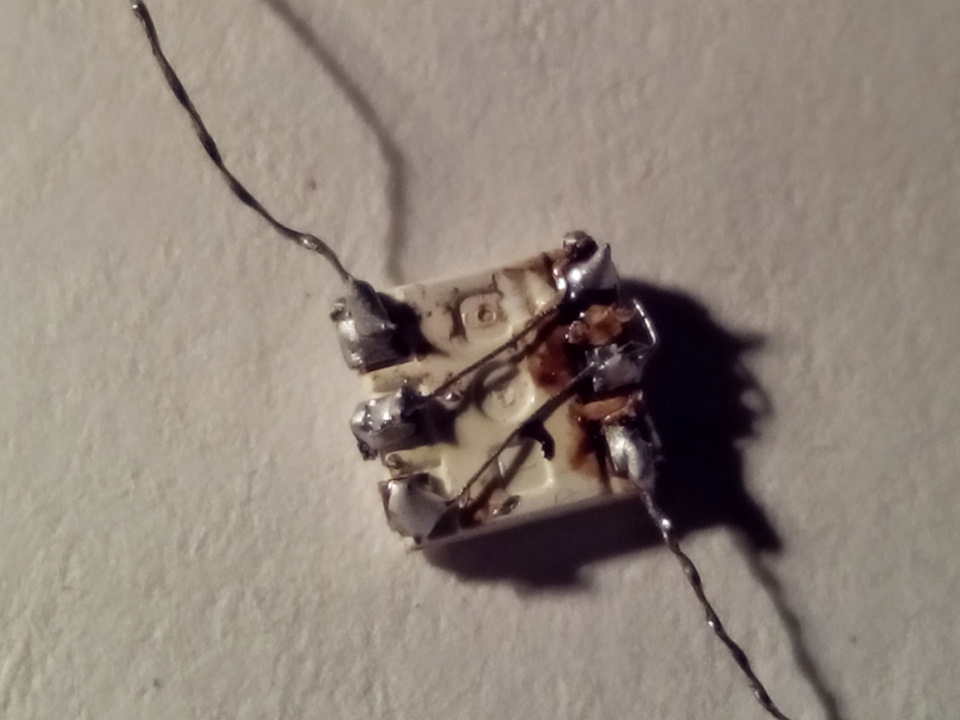

і почав я думати щоб максимально наблизитися до q7 звичайнонаскільки я тоді міг тоді це зробити. Почав дивитися які діоди є упродажу і як і куди можна їх запхати) Зупинився на діодах 5050 цедіоди, які мають в одному корпусі 3 точки звичайних до 20 мАкристала. І висновки від кожного. Запитувати діоди правильнозвичайно ж послідовно, для цього довелося зобразити ось такепідключення. Прошу звернути увагу що на даному фото досвідченийзразок який не буде встановлюватися і акуратності я тут не прагнув.Далі була виготовлена ​​друкована плата, на одній стороні за планомрозміщуються два діоди, один білий другий жовтий. На зворотнійгасять резистори і контакти для проводів. Далі був придбаний шматокпрямокутної алюмінієвої труби 20х10 вона була порізана на шматочкиблизько 20мм це і буде частина корпусу. Розраховувалося що діоди зарахунок посадки на глибину близько 10мм будуть відбиватися відстінок і давати непогану картину.
з далеко звичайно це схоже більше на круглу точку але все ж окремімодулі покращують загальну картину.
взяв на роботу оліт і маркер і почав малювати, готових модулівпотрібно було по10 на кожну сторону + ще парочку про всяквипадок)
вдома протруїв у хлорному залозі
далі цю справу потрібно прикрити, я вирізав з підставки для товару (акрил приблизно 2мм)
начебто досить прозоро і легко піддається поліруванню збоку виглядтеж піде один з процесів який мені здався дуже трудомістким цесвердлити отвори щоб електрично зв'язати сторони плати, нагадуюрозміри плати не більше 17х7мм це перша не досвідчена)) зворотнийбік плати і поруч резистори які на неї ставляться, ручка длярозуміння розмірів
далі скла, ох намахався я
ось приблизно так воно має приклеїтися)
реле для контролера даних дхо, Але про це вже в другій частині, хочу поділитися що від початку виготовлення і до установки намашину пройшло близько 8 місяців, тому вибачте якщо трохи в розкид.продовження вже пилю))) поки.
