Довго мучився з тим, що датчик палива не працював, а якщо працював, то показував бог знає що. Сьогодні набридло. Вирішив що настав часупорядкувати. В щитку.Хотів замінити, але покопався у себе вмікросхемах 7810 не знайшов.Була КРЕН8А.Можна було трохидоопрацювати і поставити її.Під рукою потрапила китайська хусткадля зниження напруги.Ось така.

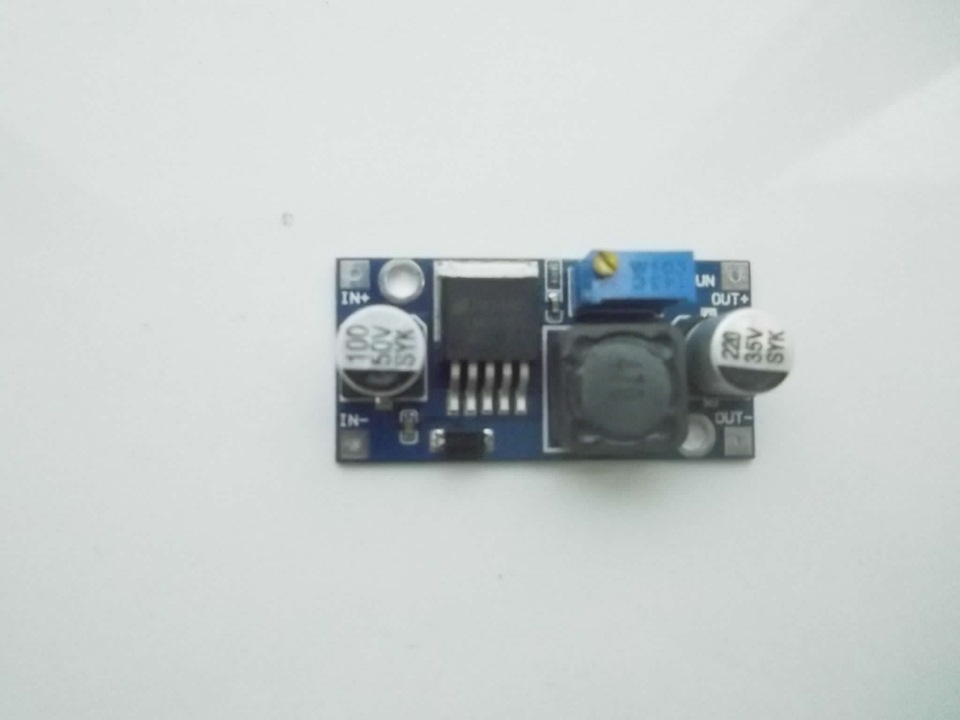

Китайська плата.
Вирішив поставити її.Зняв щиток приладів і зняв з ньогокришку.Вийняв тахометр.Відкрутив і вийняв стабілізатор.

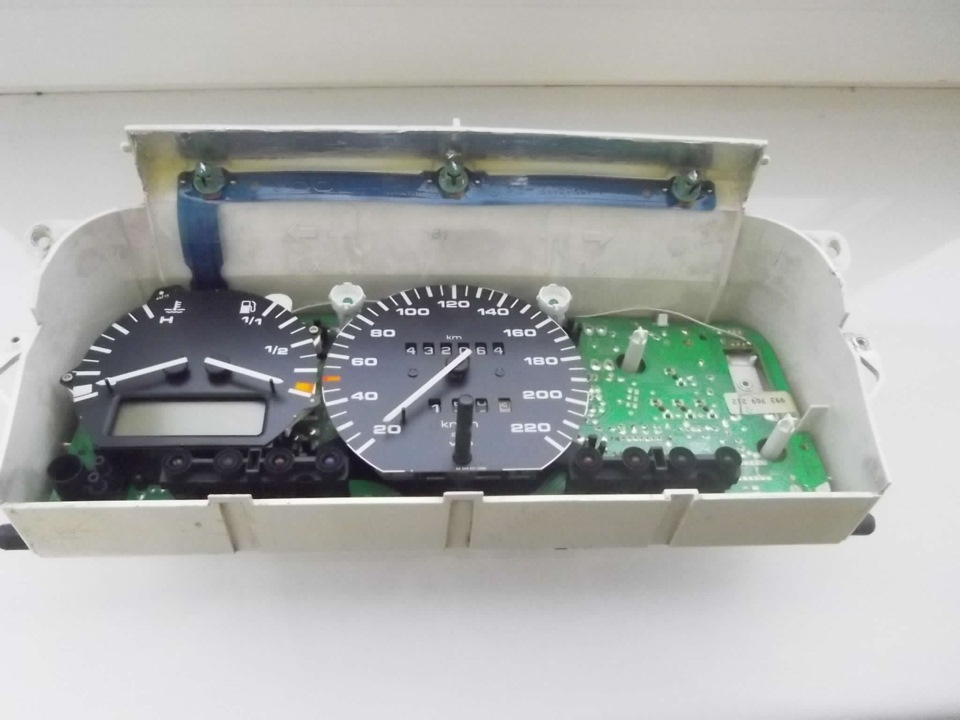

Розібраний до необхідного щиток приладів.
>
Примірявся і зрозумів що є перешкода для китайської плати.Заважаєребро жорсткості на тахометрі.Не довго думаючи викус йогокусачками.От що вийшло.

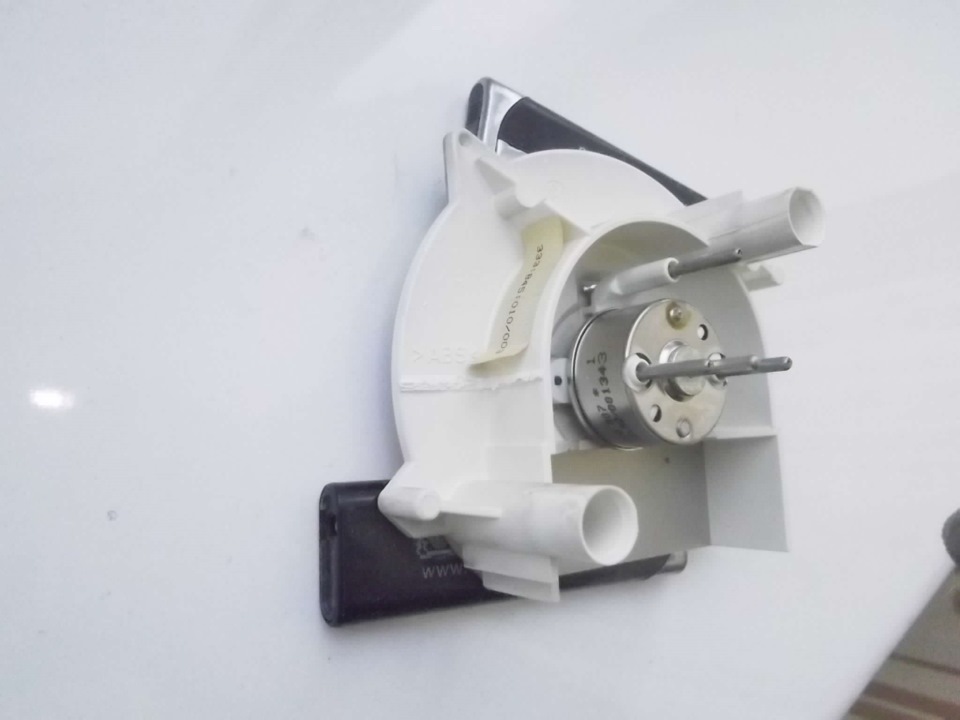

Тахометр з викушеним ребром жорсткості. Що б китайська плата неторкалася контактів плати щитка приладів на термоклеї приклеїв двашматочки зубочистки, приблизно так.

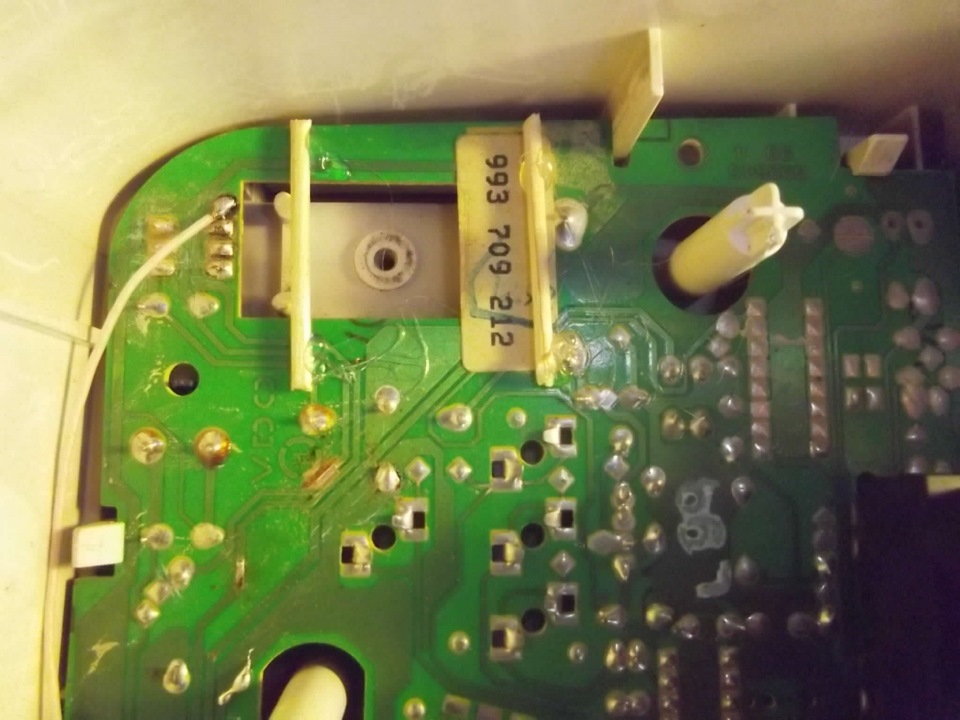

Зубочистки на платі.
<

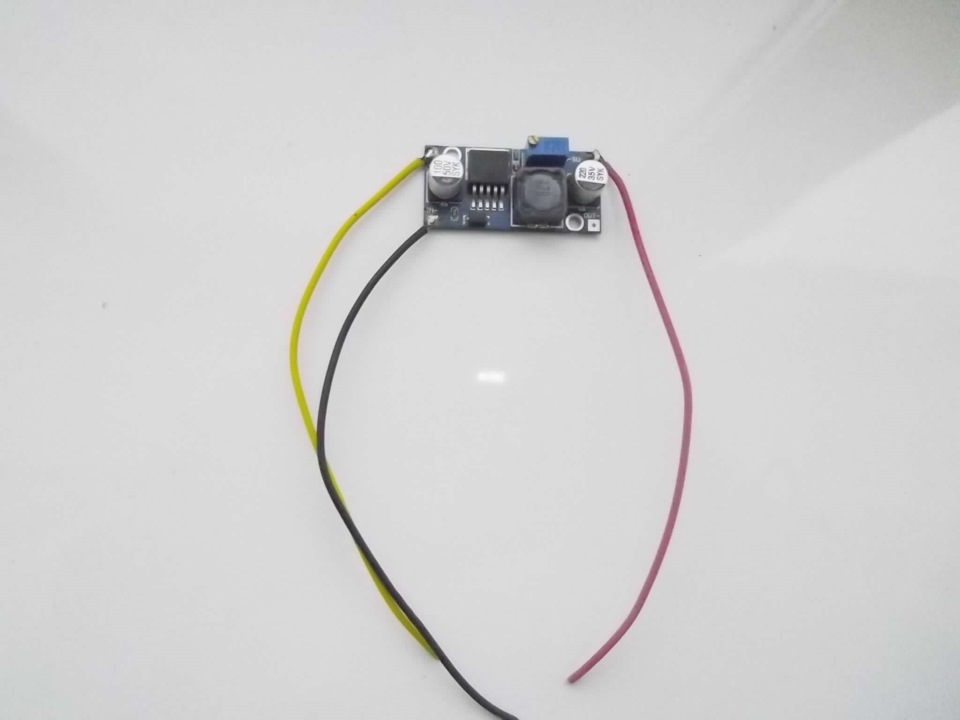

Після цього припаяв дроти до китайської плати.
Відкусив до потрібної довжини дроти і приклеїв на тому ж термоклеїкитайську плату на зубочистці.
Припаяв дроти до основної плати.
Встановлена китайська плата на основну плату щитка приладів.
Відрегулював напругу на виході китайської плати, виставив рівно 10вольт і поставив на місце тахометр. Китайська плата вже повністю намісці. Зібрав щиток приладів і поставив на місце. Відміннозапрацював датчик температури та датчик рівня палива.
Платку купував тут. Характеристики плати дивіться там же. Коликупував заплатив за неї 1, 19 $. Думаю що ненабагато переплатив, порівняно з рідною мікросхемою або її аналогами.
Коментарі4
А заміна резистора нічого не вирішила б?
заміна резистора не стабілізує напругу. Виробник не дарма поставив стабілізатор напруги.
відмінна робота!
Спасибі.
