Ремонт центрального замку Golf 4 ч.1

Знайшов час після роботи і вирішив зайнятись ремонтом ЦЗ. От такапроблема https://megadriver.org/p279924-ne-praciuje-cz

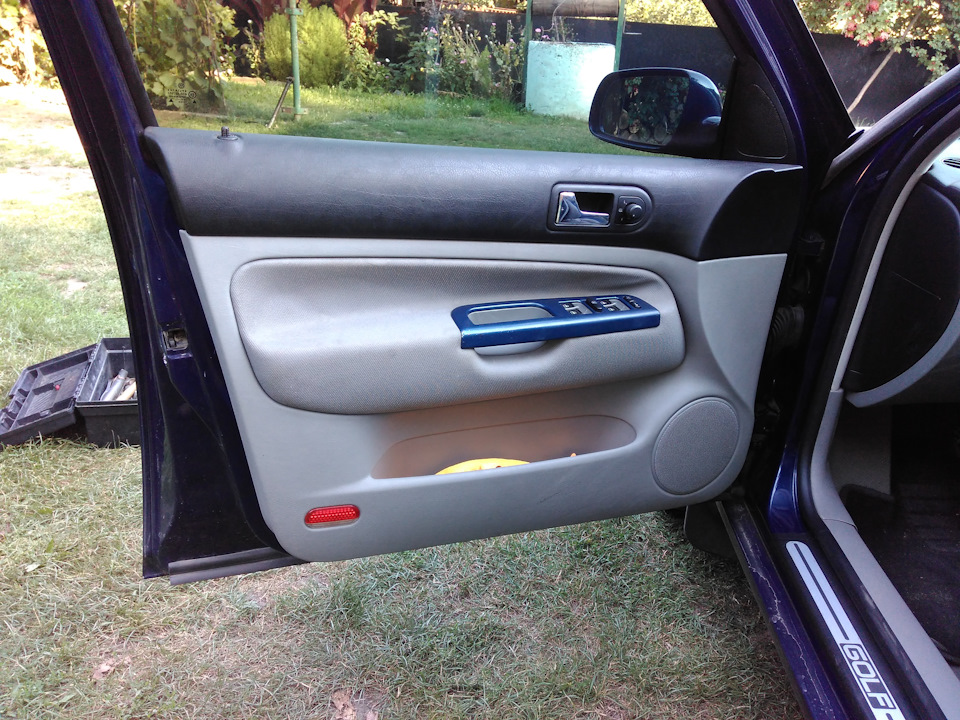

Приступаєм до зняття дверної обшивки. Так вона виглядає в моїйкомплектації, два кольори

Почав викручувати TORX болти, які примають сам замок в дверях івідразу злизало грані. Прийшлось висверлювати по краям головкиболта отвори і розширяти їх маленьким зубилом, вийшли пази підшироку викрутку.

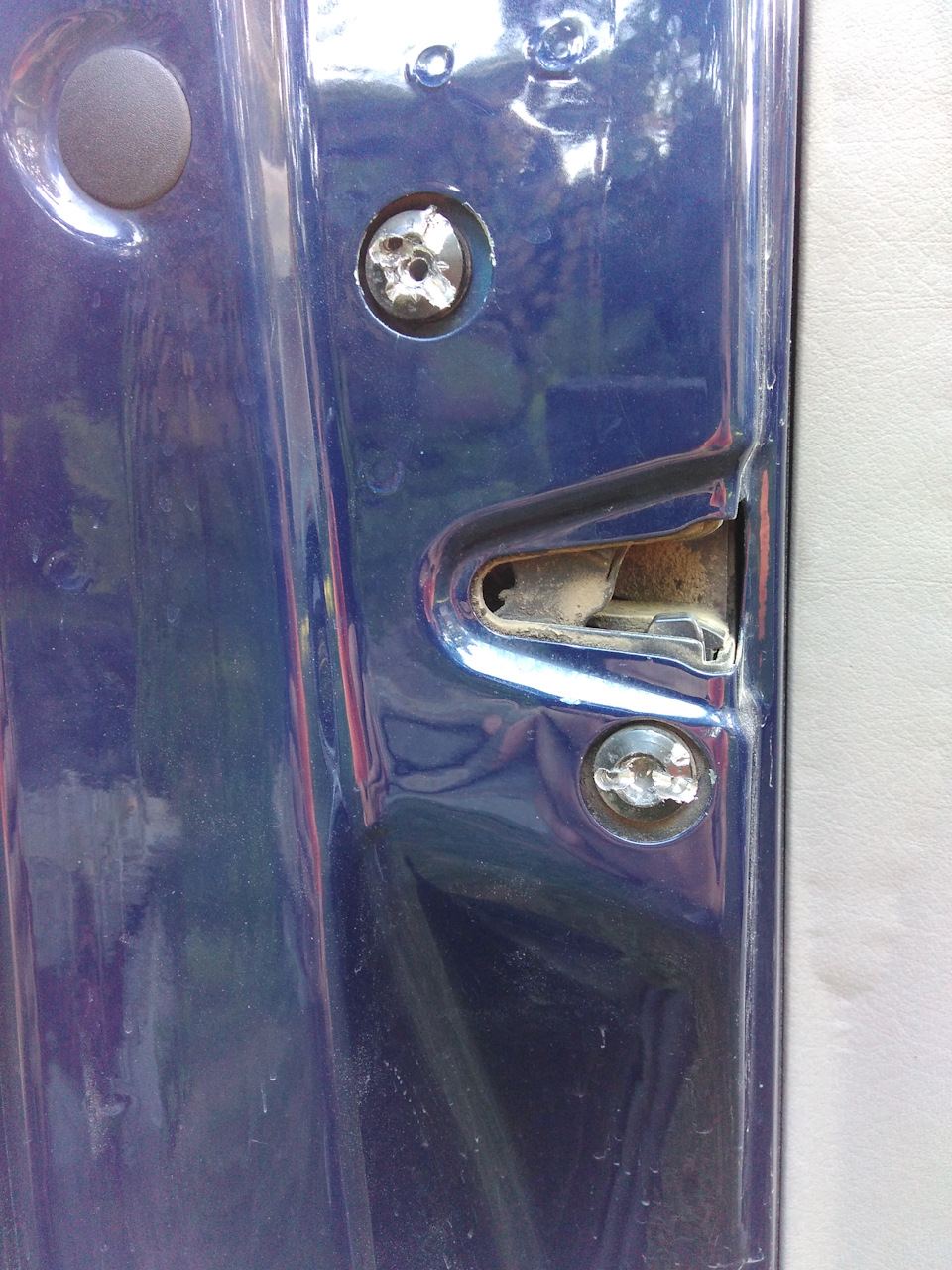

така веселуха вийшла з болтами. Брам сверло 3мм, відкрутив широкоювикруткою. Сподіваюсь завтра будуть нові болти

Далі витягаєм личинку замка

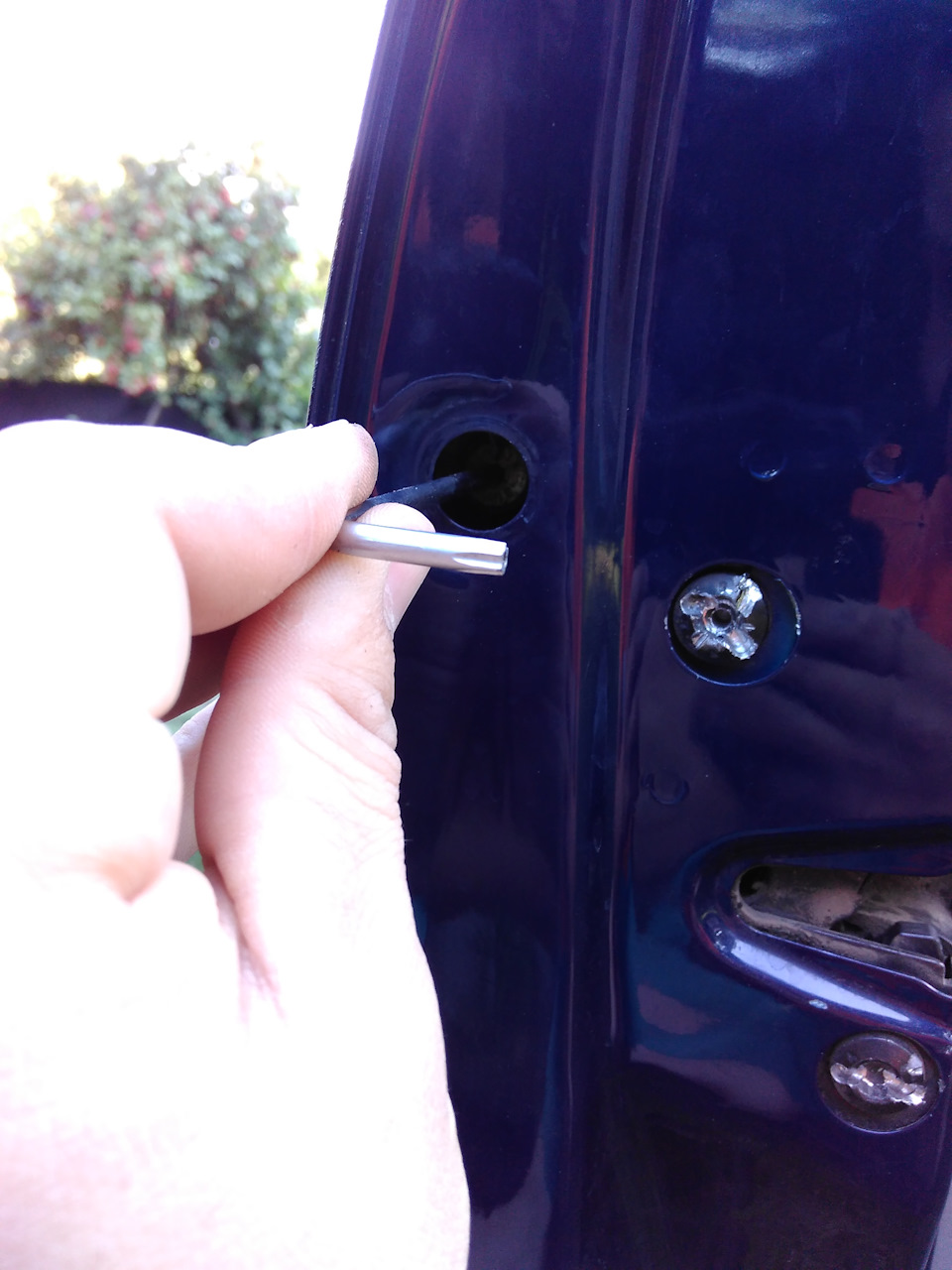

Під заглушкою є ще один TORX. Викручуєм потрохи до моменту колиможна витягнути личинку

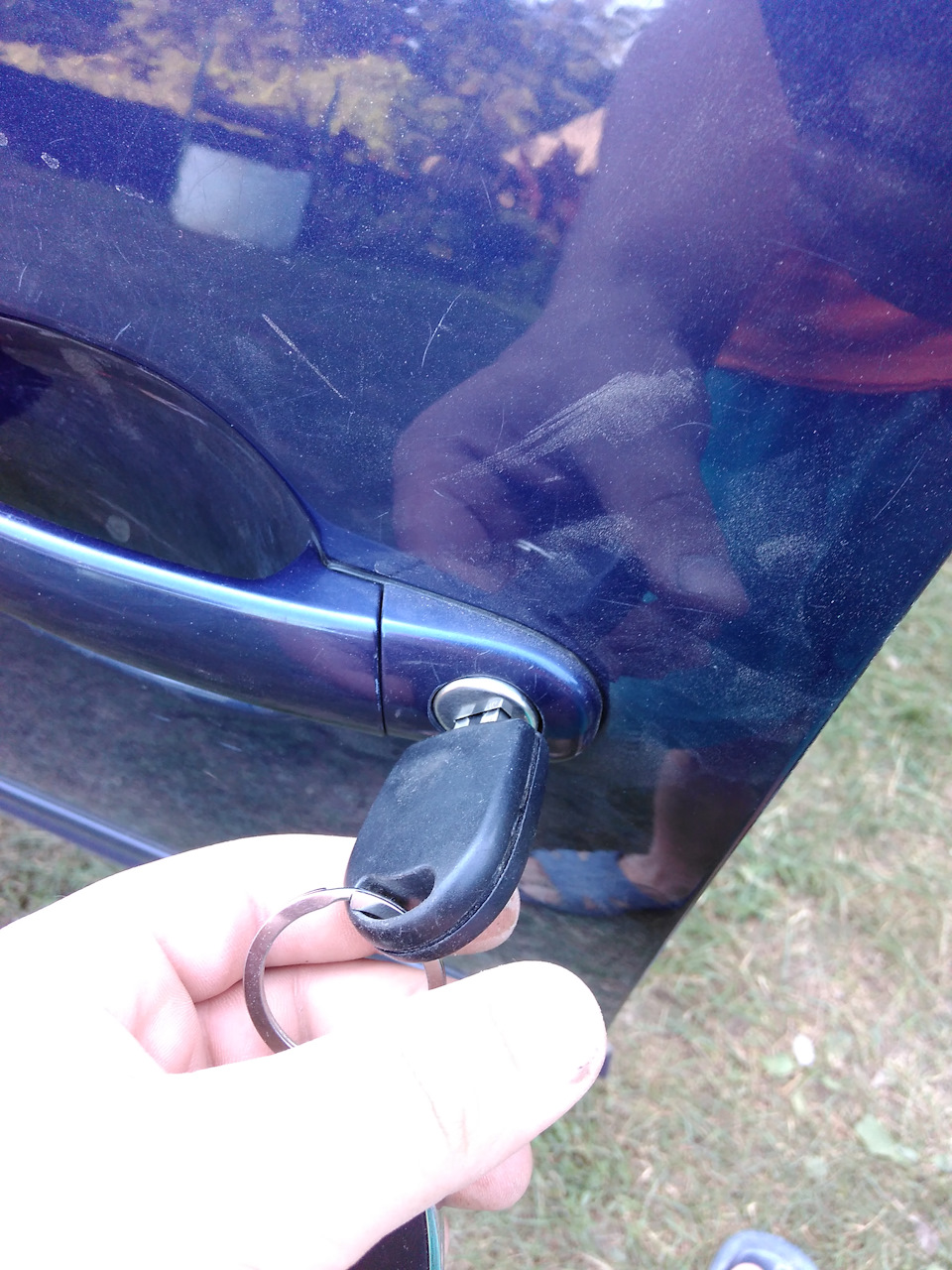

Личинку тягнув ключем, який повернутий в ній.

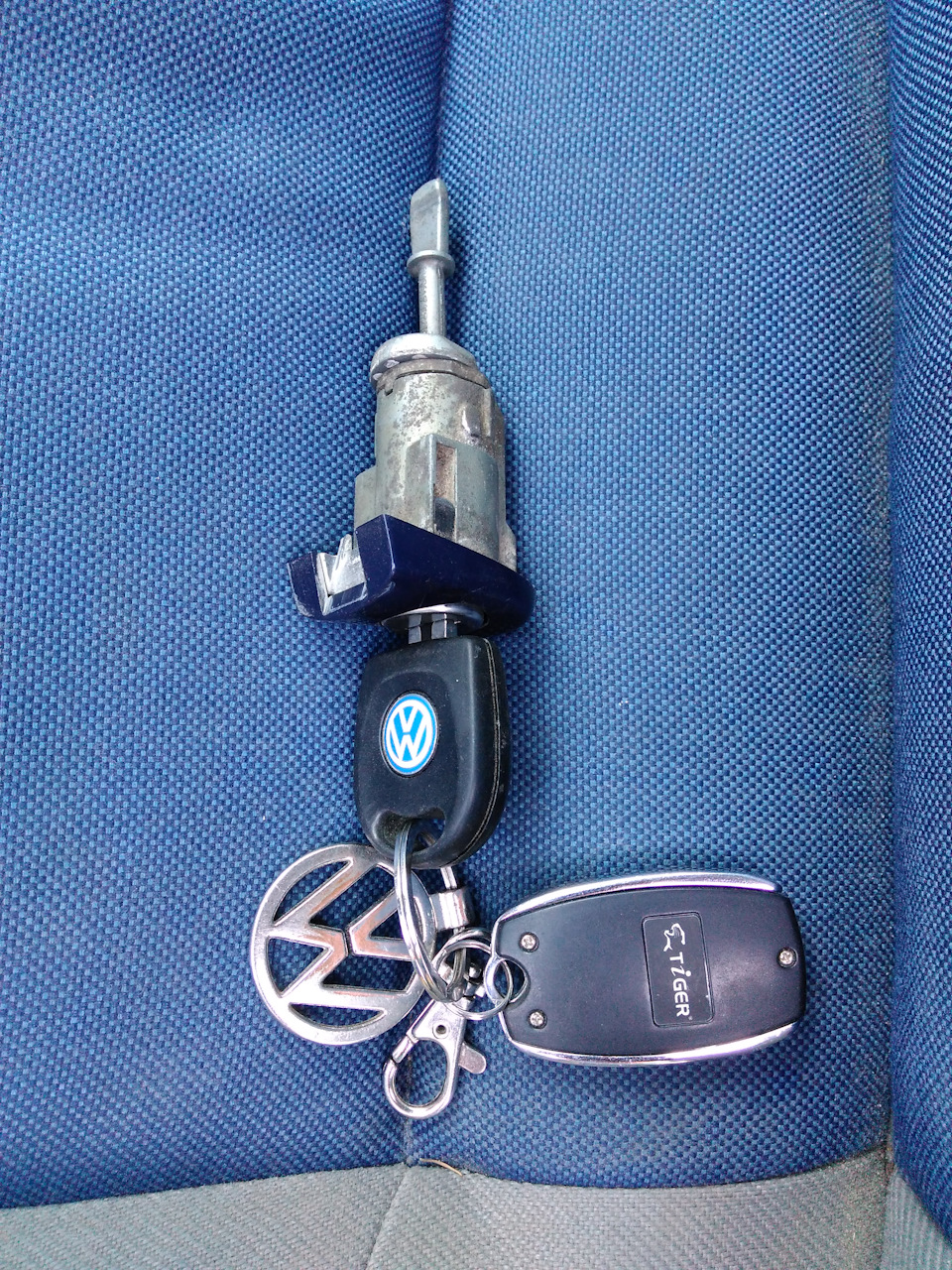

Сама личинка замка

.
Знімаємо ручку з клавішами. Не зробив фото, спочатку потрібно знятиелемент ручки який обхвачуємо рукою при закриванні дверей, простопідважуєм його тонкою викруткою, далі піднімаєм вверх блок зклавішами

Блок з клавішами

Фігурною викруткою викручуєм три шурупи в основі обшивки

на фото видно тільки один шуруп, жовтого кольору. Їх є три

наступними йдуть TORX болти внизу обшивки

та шуруп біля твітера

Пробуємо відєднати обшивку від дверей і піднімаємо її вверх, тодізнімаємо ручку відкривання дверей і обшивка знята

таким методом я відділяв обшивку від дверей

Щоб зняти кронштейн дверей потрібно зняти скло. Для цього вкронштейні є вікна із заглушками. Опускаємо скло до моменту коли івікні з "являть зажими з TORX болтами, після їх послаблення злегкість можна витягнути скло

от такі вікна
Динаміки напевне не оригінальні

Сам процес зняття кронштейна і замка не фотографував через те, щовін в мене крім болтів був приклеяний на герметік і я торохипсіхував)
Розібравши сам механізм замка відно що на платі пошкоджені доріжки, через що він і не працював.

пошкодження біля фішки, але поганно видно на телефон

Завтра постараюсь вирішити проблему з доріжками, напевне будутьпродубльовані…
