Нваєрне вже немає сенсу розповідати докладно про те, як це робити, тому що безліч мануалів вже їсти користувався ось такою схемою

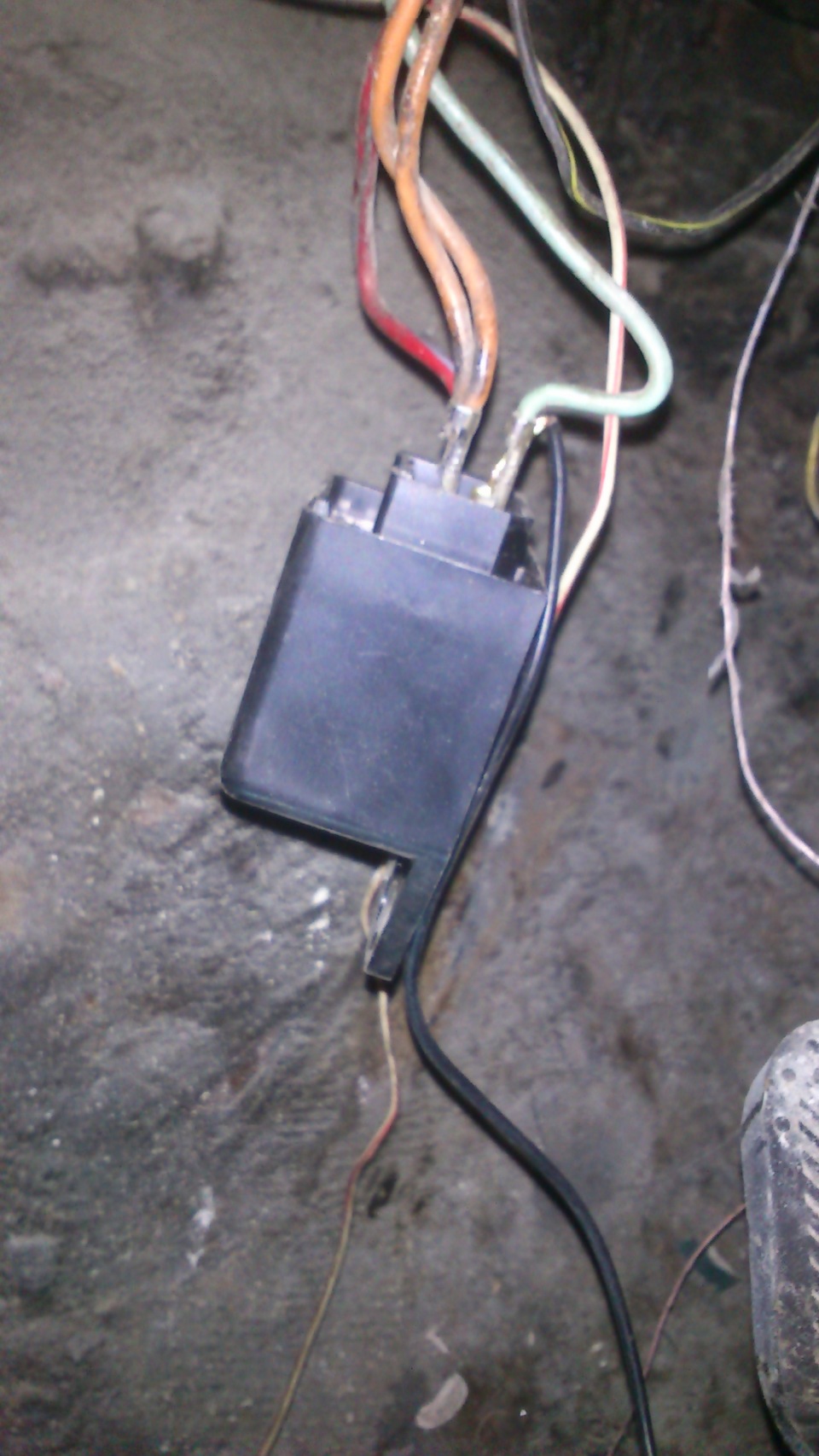

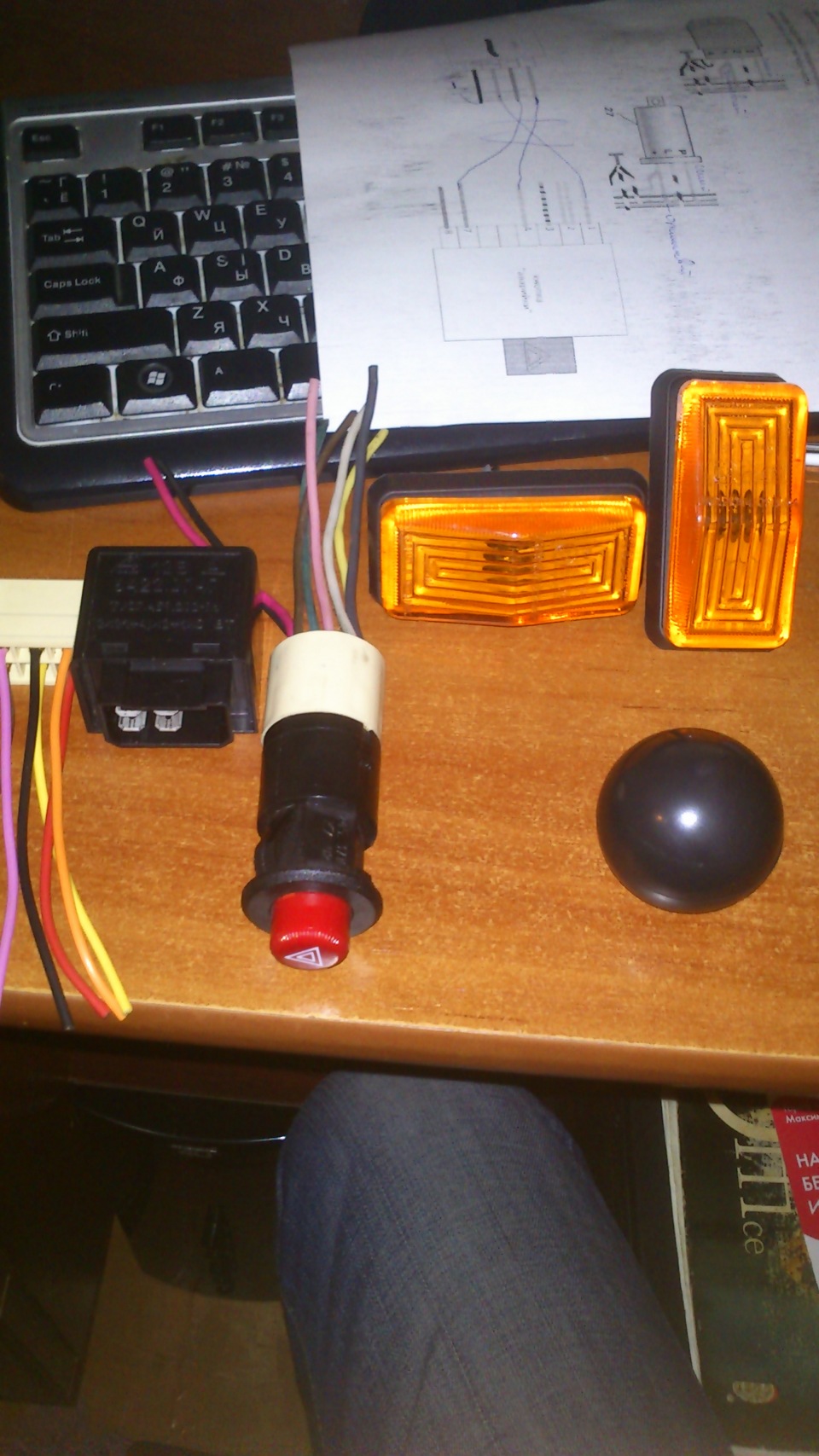

релі:
контакт 1 — звідси провід піде на контакт 4 кнопки аварійки
контакт 2 — сюди підключаємо фіолетовий провід знятий зі старогореле
контакт 3 — блакитний провід зі старого реле

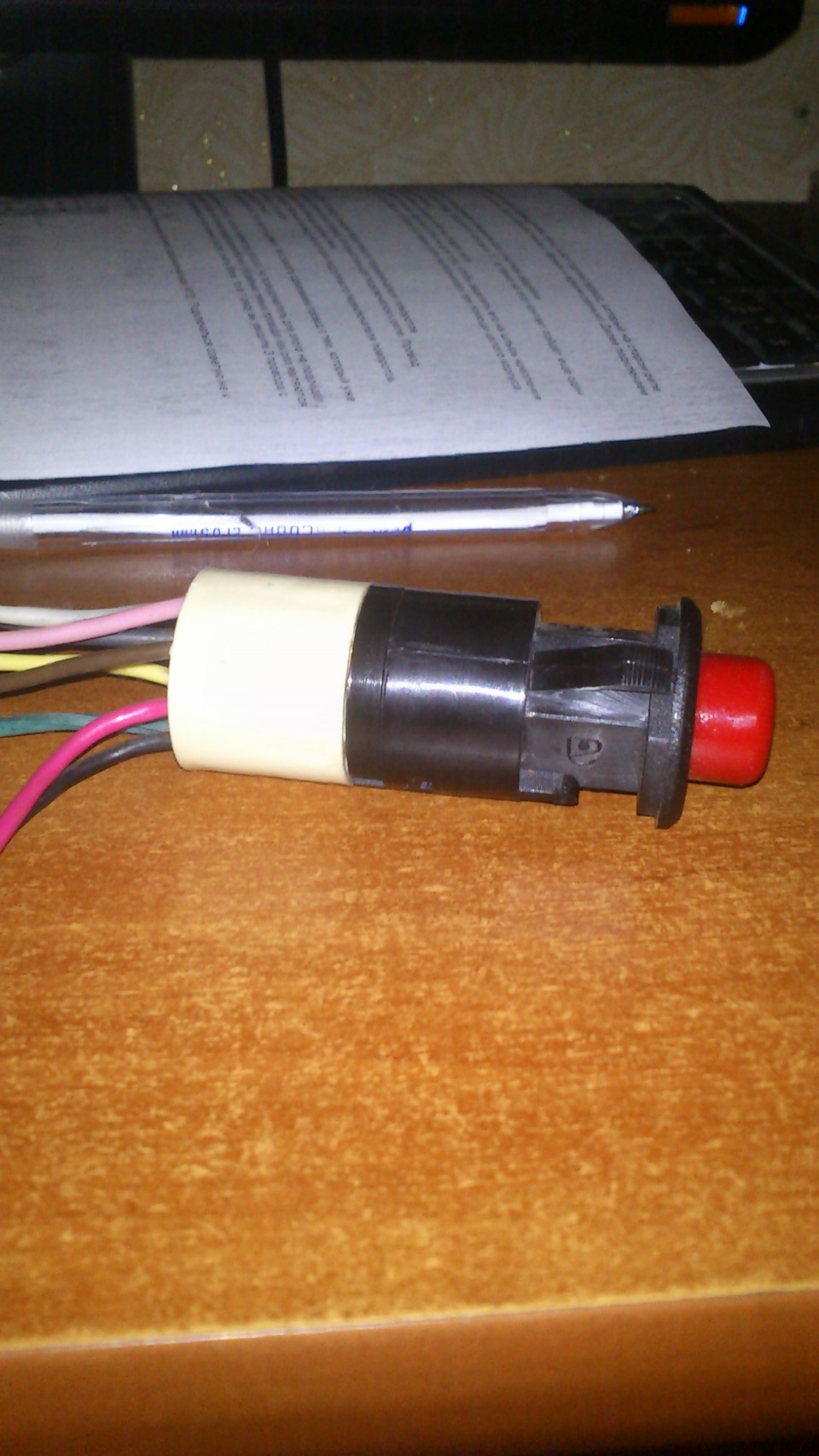

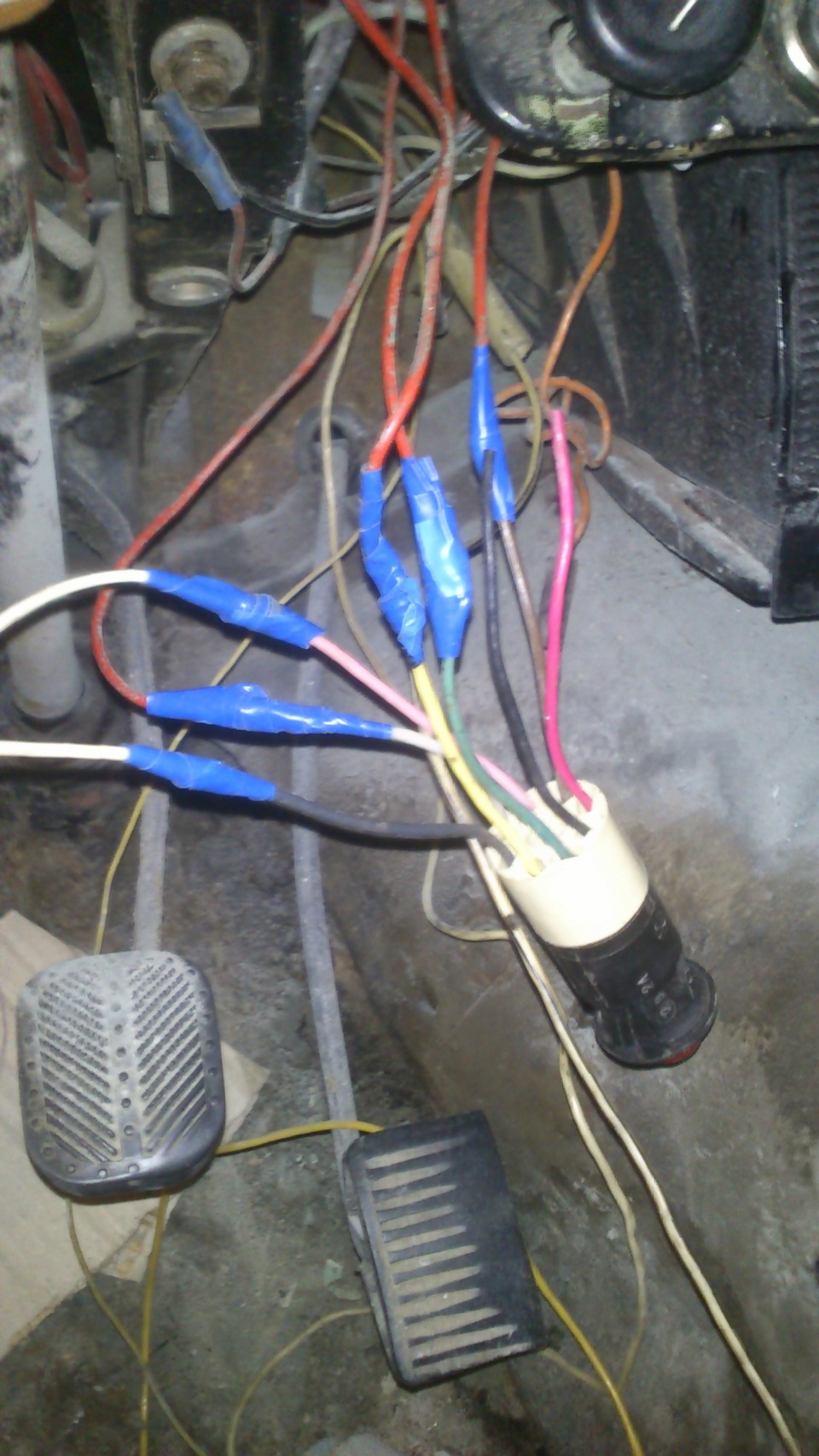

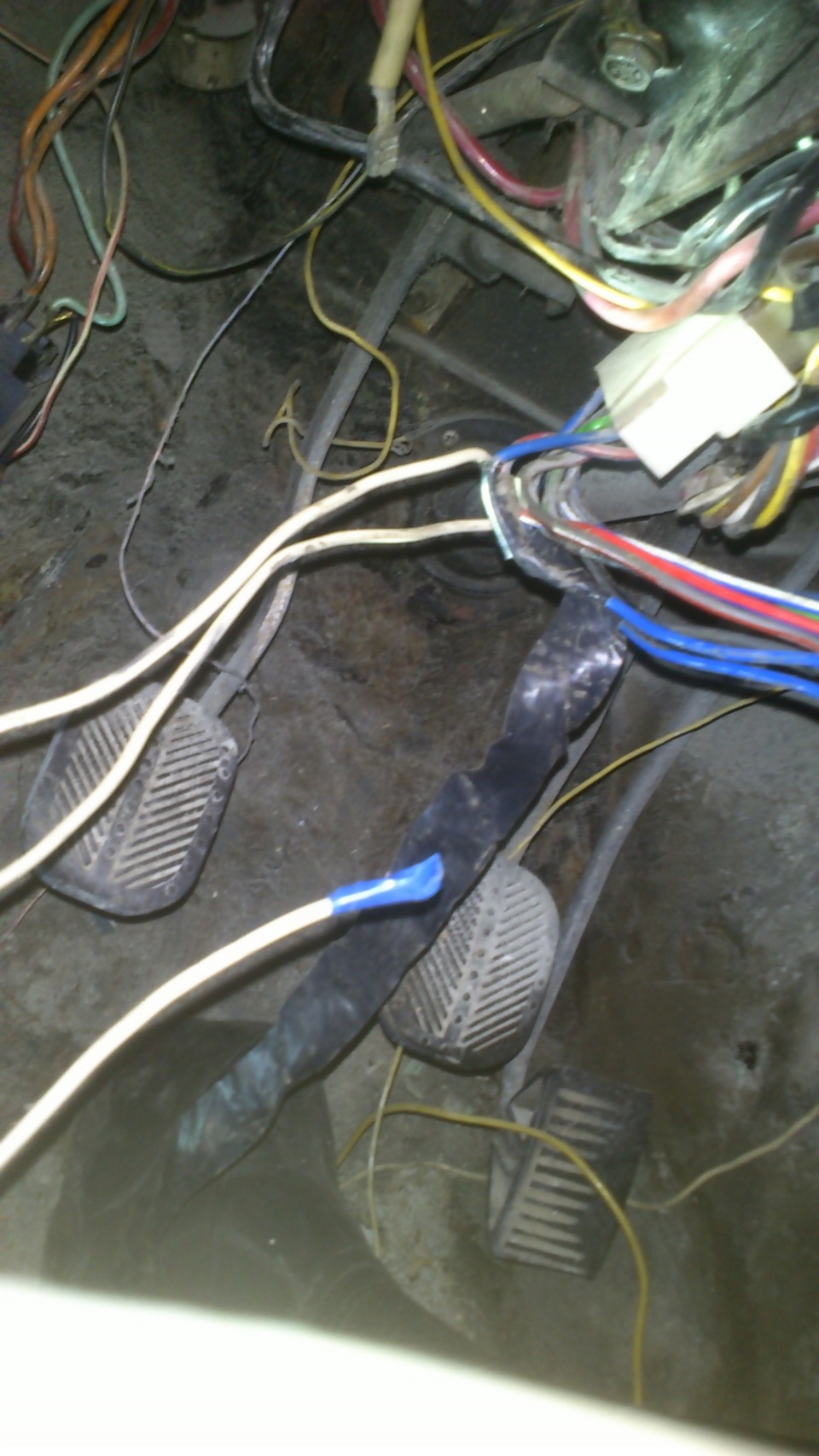

контакт 4 — "маса", робимо провід з круглою клемою на кінці, закріплюємо його на шпильці кріплення реле. До кнопки!
контакт 1 кнопки — до блакитного дроту колодки триважільника
контакт 2 кнопки — сюди підключаємо здвоєний помаранчевий провідвід старого реле, попередньо подовживши його
контакт 3 кнопки - до блакитного з чорним дротом на колодцітриважальника
контакт 4 кнопки - до контакту 1 на реле
контакти 5 і 6 на кнопці відсутні!
контакт 7 кнопки - до фіолетового дроту на колодцітриважільника
контакт 8 - сюди тягнемо постійний "плюс", підключаємося на блоцізапобіжників до дроту на якому присутня напруга навіть привимкненому запаленні, бажано на цей провід "повісити" запобіжник.
Коментарі16
Тільки не став 05 повторювачі(((Не псуй вигляд)
Та я б із задоволенням але попередній господар зробив дірки під 05(((
Млинець теж фігня і в мене але я поставлю ... Нехай дірки але сток повторювачі)
Та ну дірки будуть галяк(
Замажу чим небудь)) Все одно корчувати її))
Я так не можу тільки пофарбована(
так детально щоб хтось розписував не бачив! дякую!
дякую, але я не напружувався особливо)
тільки не колгосп копу! я тебе прошу!
Не збираюся)
без кнопки аварійки реле працюватиме?
смисле?ну якщо не хімічити аварійку а просто зі старої релюшки перекинути дроти на нову то так
у мене реле стародавнього зразка триконтактне, таких вже немає у продажу, от і думаю чим її замінити
Берьош 4 контактне реле по малюнку перекидаєш дроти на 4 контакт просто мінус виводиш і нехай буде тобі счастя)
Не вийшло у мене, не заробив поворотник. Все перечитав, схему розумію, перший контакт плюс(+), другий контакт від перемикача поворотників, третій контакт йде на щиток приладів на лампочку, четвертий маса(-). Все з'єднав, а не працює!
Значить щось не так зробив у мене працювало
