У попередньому записі була підготовлена плата для спілкування поCAN шині із системами автомобіля. Для підключення до автомобіля —необхідний кабель.З боку автомобіля роз'єм OBDII "мама", з бокуплати DB9F "тато".
Виробник плати рекомендує цей.Вартість 9 євро.Погуглили, в Україні— не знайшли.Чекати на доставку з-за кордону — не хотіли.Томуприйняли рішення зробити його самостійно.
У магазині радіоелектроніки були придбані:
1) кабель 2м, 12-жильний, Потрібен 9-жильний, але такого в магазиніне було = 12грн.
2) роз'єм DB9F "мама" = 15грн.
Роз'єм OBDII "тато" був замовлений в інтернет магазині = 50грн +доставка Новою Поштою (1 день).
Загальна вартість:77грн (4.5 євро). >
Після того як все було зібрано, перевірили "тестером" правильністьз'єднання контактів.
Фото.

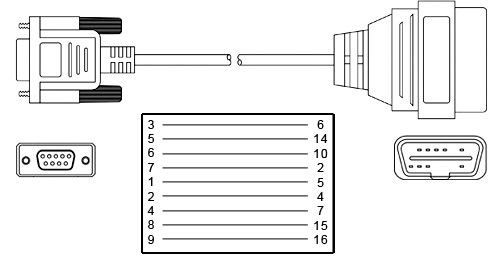

Схема розпаювання проводів

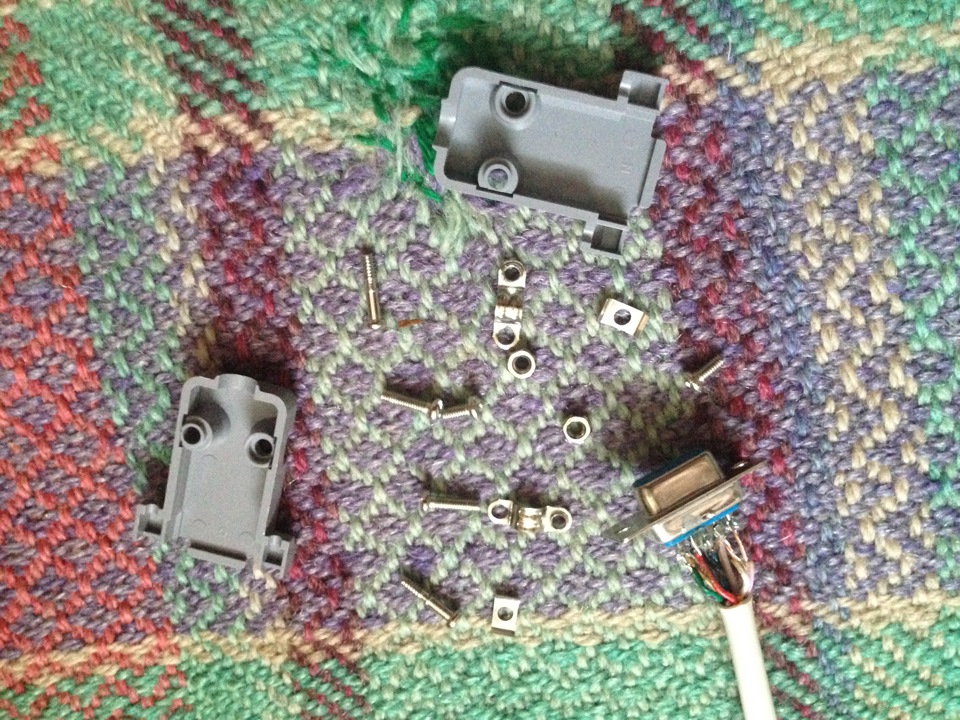

Припаяний роз'єм DB9F і деталі корпусу

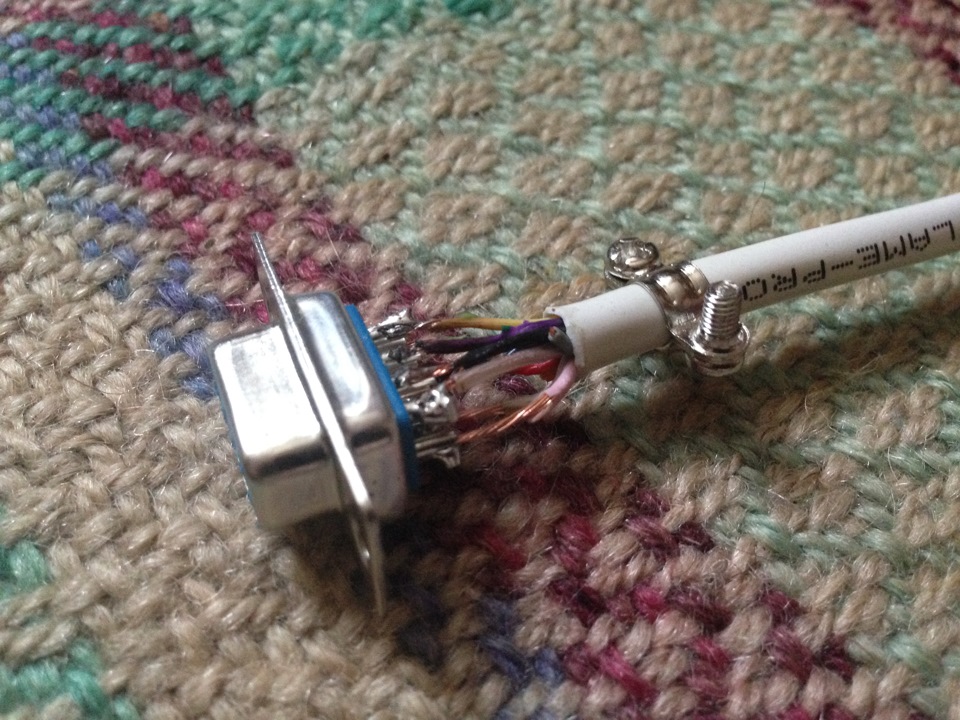

Міцнімо обмежувач на провід

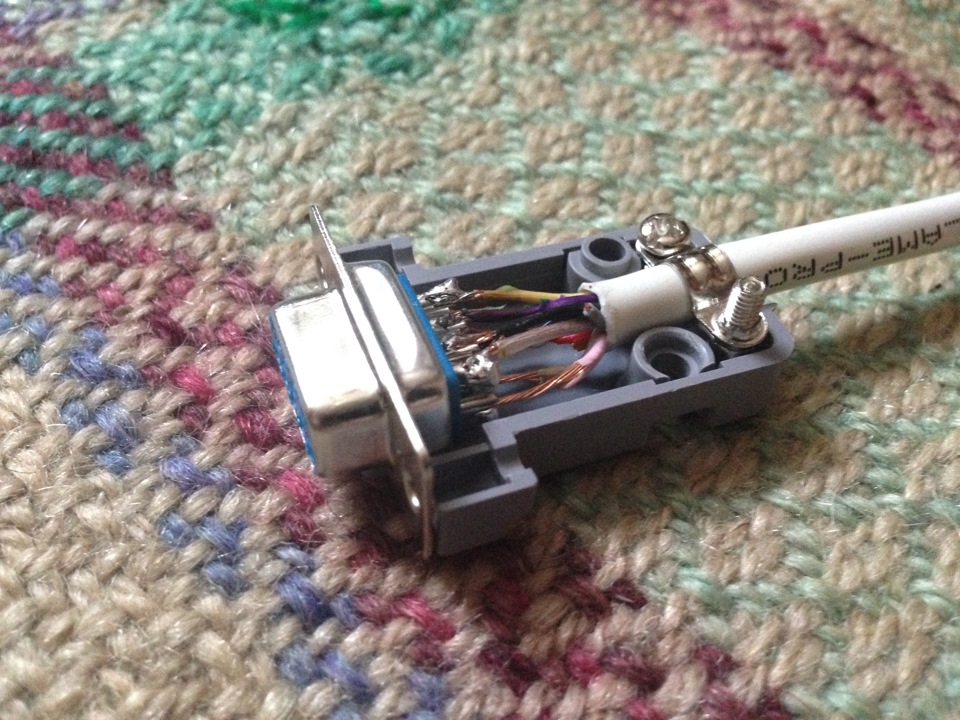

Приміряємо корпус, коригуємо положення обмежувача і затискаємогвинти

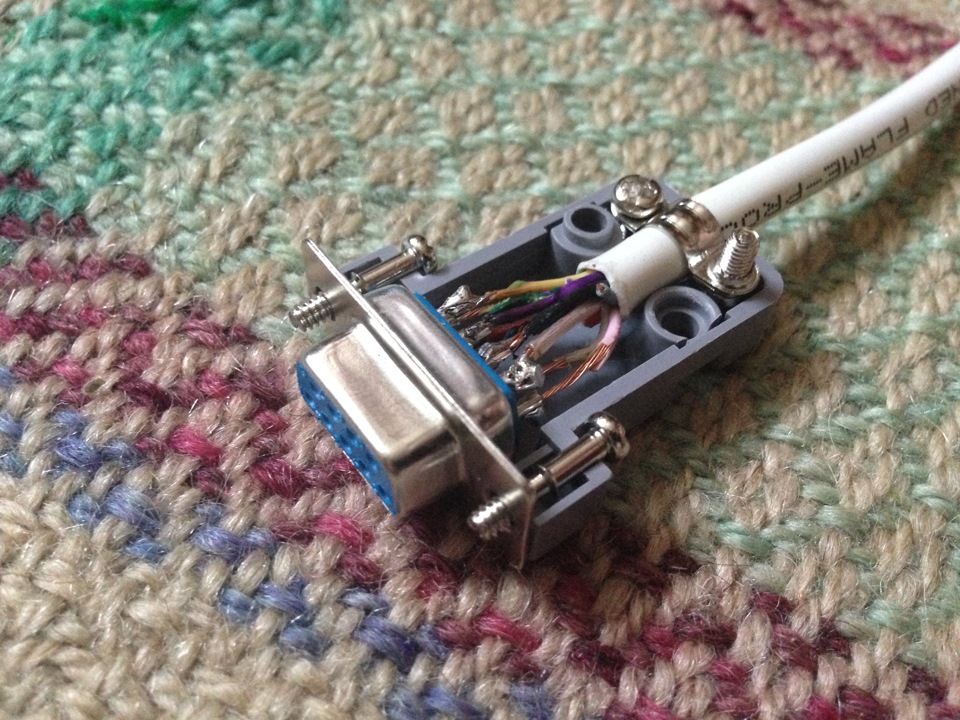

Поміщаємо на своєму місці гвинти з обмежувачами ходу
Закриваємо другою частиною корпусу
Скручуємо гвинтами корпус
Деталі роз'єму OBDII
Роз'єм OBDII — зібраний
Перевіряємо
Кабель OBDII — DB9F
