Нещодавно зайнявся пошуком несправності в ланцюгу електровакуумногоклапана регулятора тиску палива в рампі. Проблема полягає внаступному:при від'єднаному клапані на роз'єм приходить 12В, яктільки приєдную клапан — напруга просідає до нуля. Думав, проблемав клапані, підкинув 100% робочий клапан адсорбера - та жситуація.Загалом є підозра, що здох ключ в ЕБУ, що відповідає завключення даного клапана.Зайнявся пошуком ЕБУ.

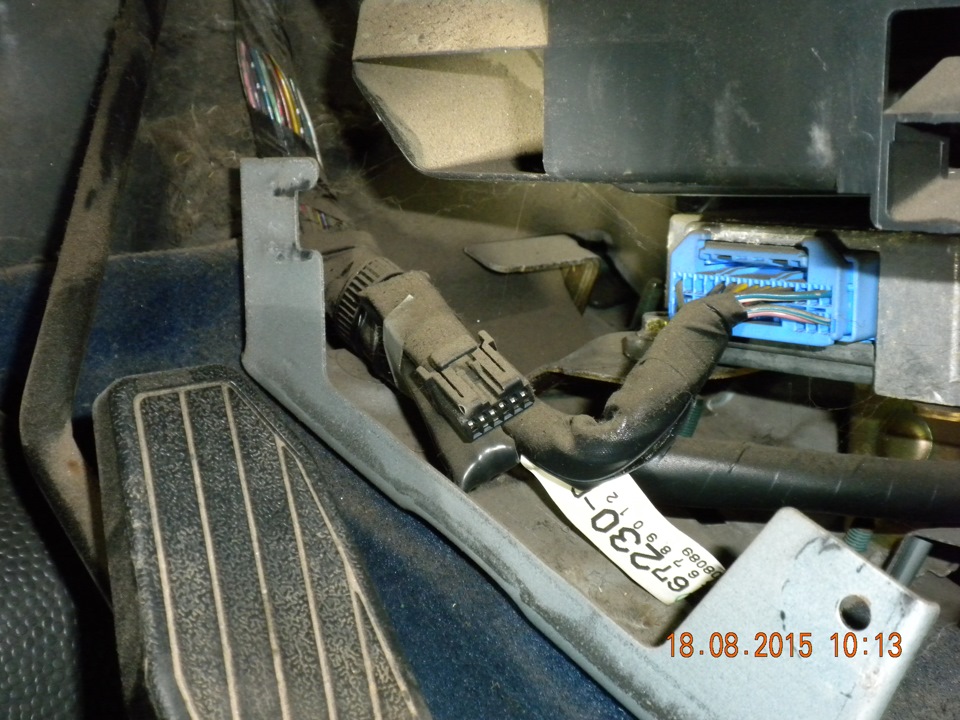

Знайшов з боку водія, під коробом повітродувки блок, але якось тамобмаль висновків... Судячи з мануалу — там близько 100 нумерованихконтактів...

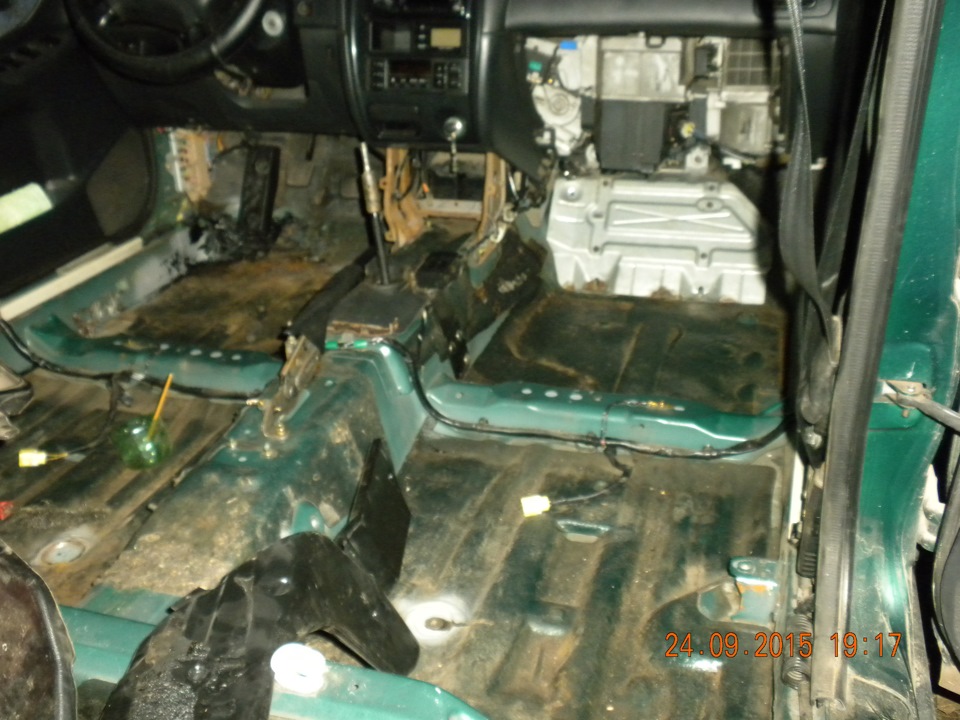

Блок під консоллю

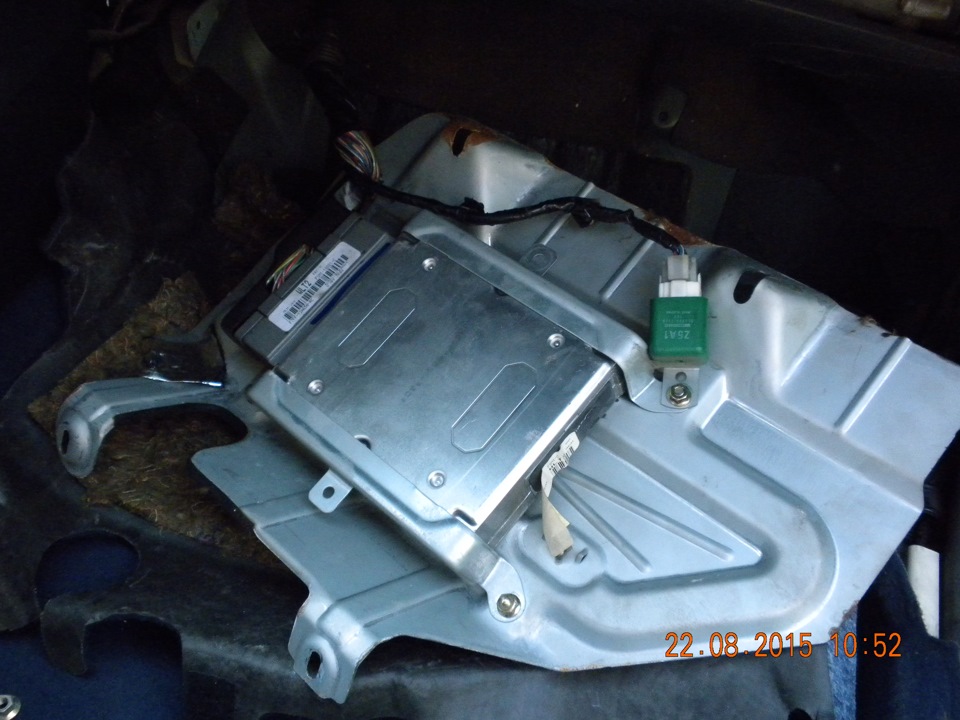

Ткніть носом, а то не можу знайти, а курочити салон не хочу. Підцим щитом встановлений ЕБУ і реле паливного насоса... А ось і самблок

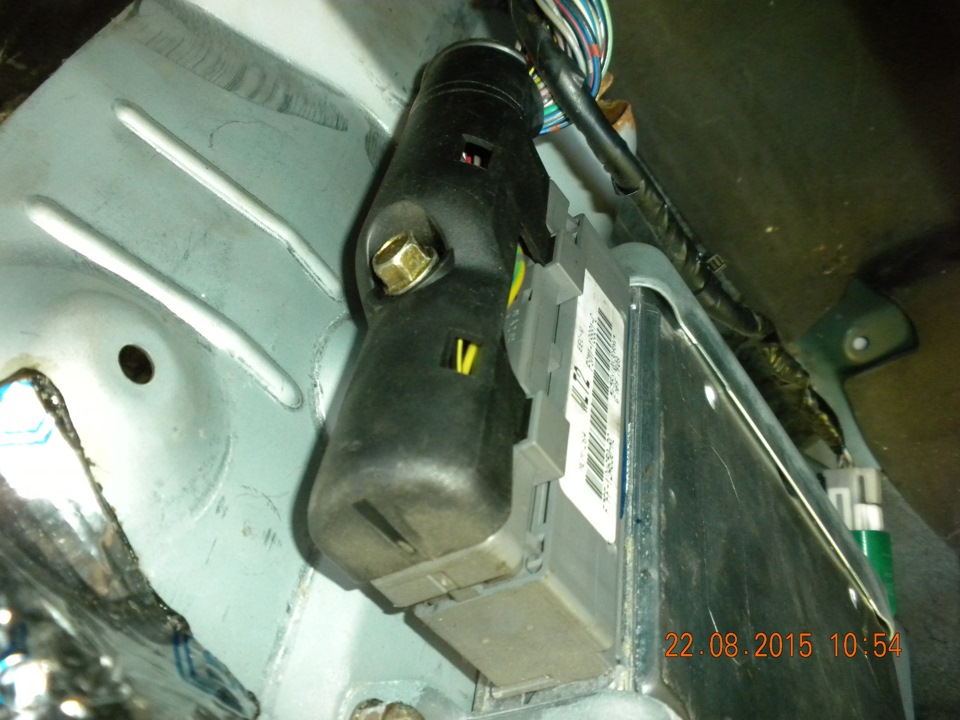

А це роз'єм...
Коментарі20
Хто тут є? А цей синій роз'єм на фото, що це? У мене відкинуто, пробував підключити - їх не змінюється.
Хтось пробував це на Мазді
100%
А чимось відрізняється мізки рестацла і дорестайлу?
На знижку сказати не можу, але відрізняються як мінімум діагностичні роз'єми. У дорестайлі немає пінів TEN і MEN. А так само дорестайл і рестайл читається комп'ютером по різних протоколах. Якщо не правий, виправте.
А як дорестайл дизель прочитати компом? Які саме аксесуари необхідні?
Потрібно дивитися колодку на лівій склянці, якщо є піни bus+ та bus-, можна підключити https://megadriver.org/p273413-prijednannia-do-ebu-626-gf
Замовив на алі сканер. Коли прийде спробую. А на моєму роз'ємі немає картинки з розпинуванням. В інеті подивлюся. Начебто бачив десь.Дякую
Червоним кольором виділені потрібні піни. Якщо вони є, можна подружити.
Дякую. Це для сканера?
https://megadriver.org/p273413-prijednannia-do-ebu-626-gf
Дякую. Бачив цю статтю. Спробую
yadi.sk/d/yjqtTDSPfBvdA скачай перший файл, знайдеш розпинання свого ЕБУ
Спасибі.
Тарас величезне тобі спасибі тепер хоч уявлення маю що та як.
Завжди радий поділитися досвідом. ЗИ для відключення роз'єму потрібно просто відкрутити болт під ключ на 10 у торці.
Друзі можете хто нитку скинути фото встановленого ебу в GF.
Додав фото.
Сам блок під килимком, килимок можна не знімати просто загорнути зняти захист і оточити блок від захисту тоді тільки долізеш до роз'єму
На фото це airbac
