Було діло, колгоспив я підсвічування зі ЛЕД стрічки. Але потімзрозумів, що підсвічування шкал йде від світловодів, і стрічка, наклеєна навколо приладки нічого не дасть.

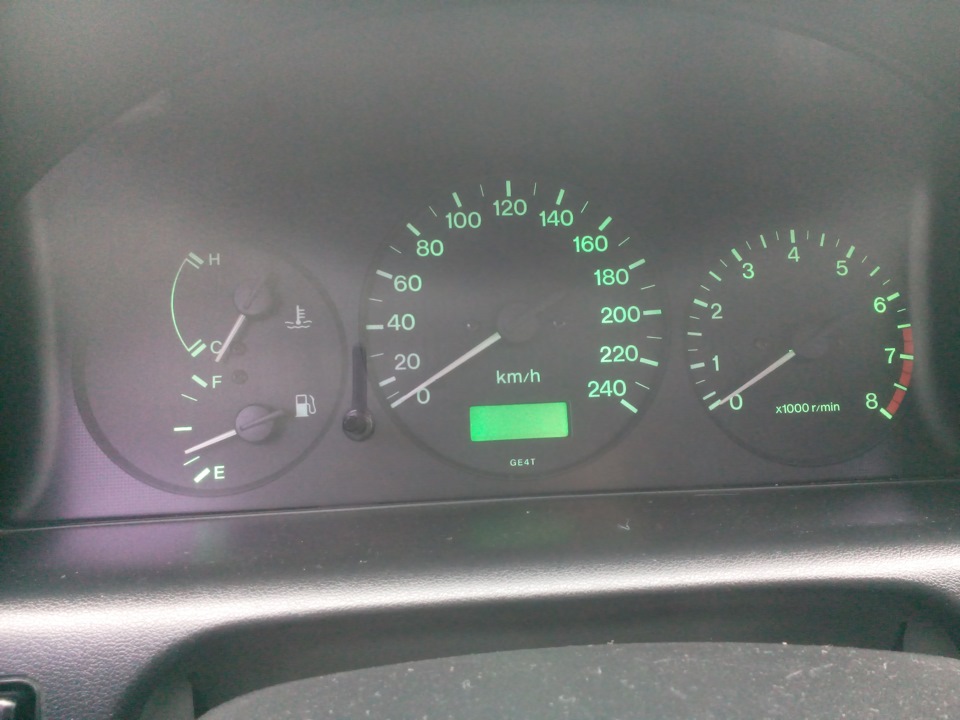

Видно, що ліва частина спідометра і піктограмки рівня палива ітемператури двигуна не підсвічуються. Діоди Т5 і Т10 зеленогосвічення.Світлодіоди

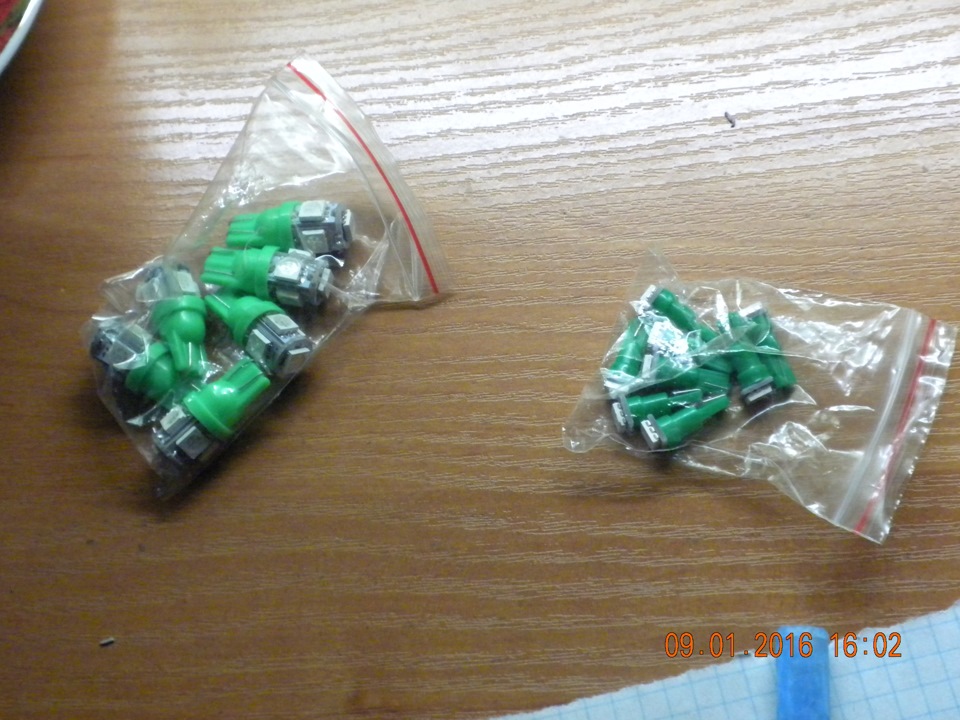

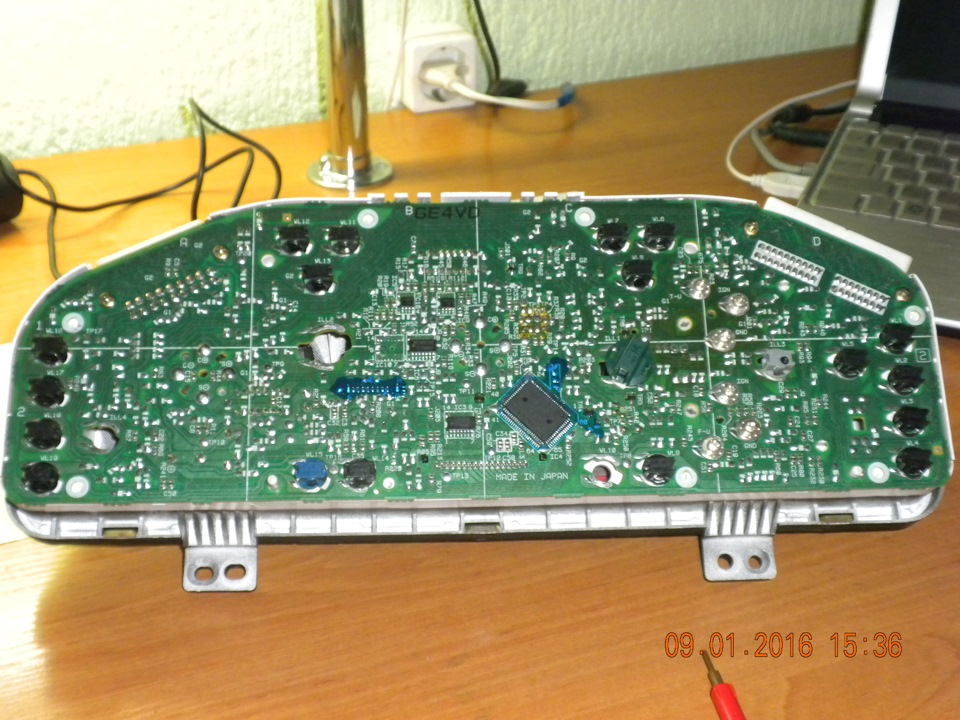

Замовив, дочекався, взявся за роботу.Розібрав, вийняв усі стрічки, зібрав все назад і почав шукати де у нових ламп плюс-мінус.

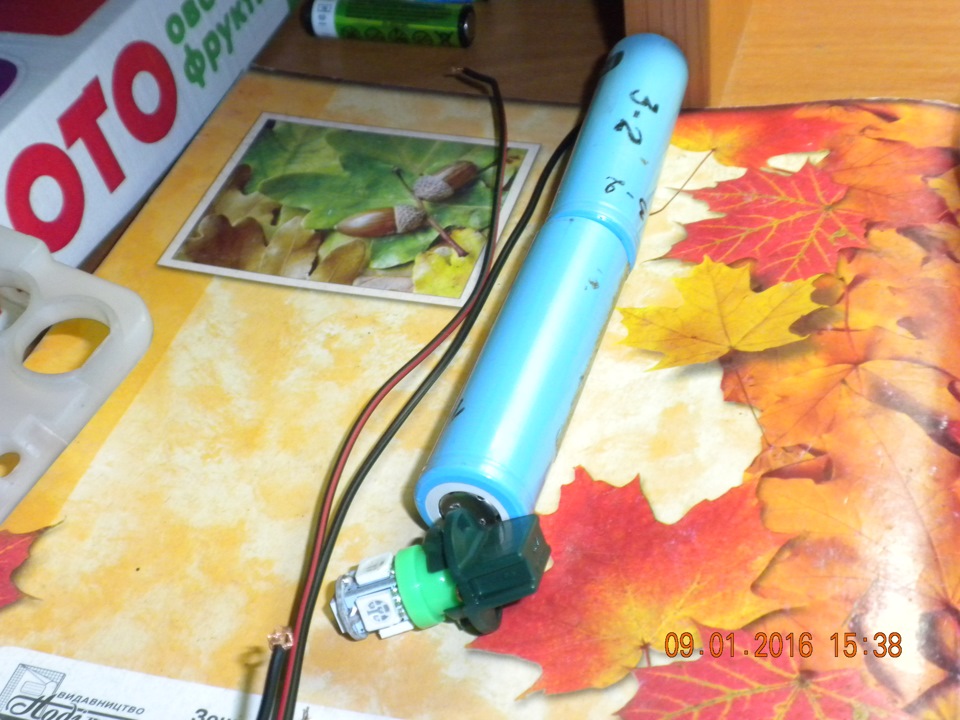

Визначив полярність

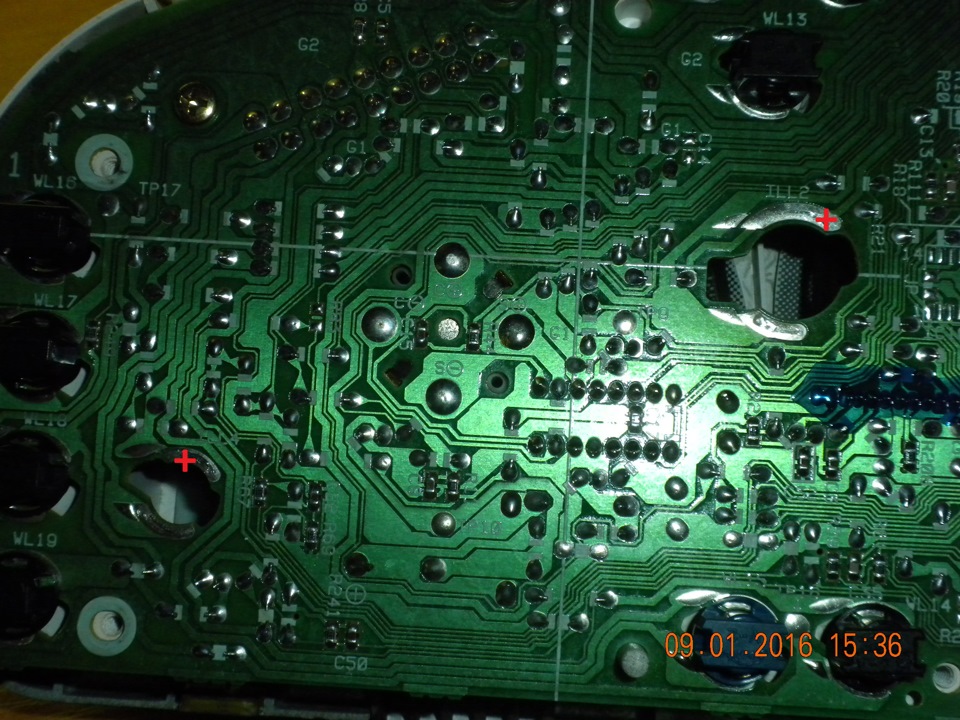

Далі визначив полярність клем на панельці…
Ліва частина
Права частина
У ході огляду виявив ще одну незрозумілу мені лампу з маркуванням"WL5", обвів її червоним кружком.
Незрозуміла лампа
Вона не просвічується, тобто ніякої піктограми там немає, скільки не світив туди — нічого не побачив, може хтось просвітить, що це за лампа? Усі лампи підсвічування позначені на платі "ILL", алампи з піктограмами "WL". Я розгублений. Про всяк випадок, араптом там підсвічування виявиться, втулив лампу із зеленимсвітлофільтром, т.К. Світлодіод туди не ліз…
Ну і результат роботи
Вся панель рівномірно горить
І нічний пейзажик
