Про мої роздуми на цю тему прошу сюди.
Отже, сам запис.Фотозвіт досить великий, довелося розбити натрій_)Зате все по кісточках розібрав_)
< /
Загалом крім бедбоїв ще була задумка по впровадженню світлодіодів узадню оптику. Не замислювався, просто вирішив перебити оптику насвітлодіод і все... І так досить оригінально як на мене. Справіпацанів, як паяти.

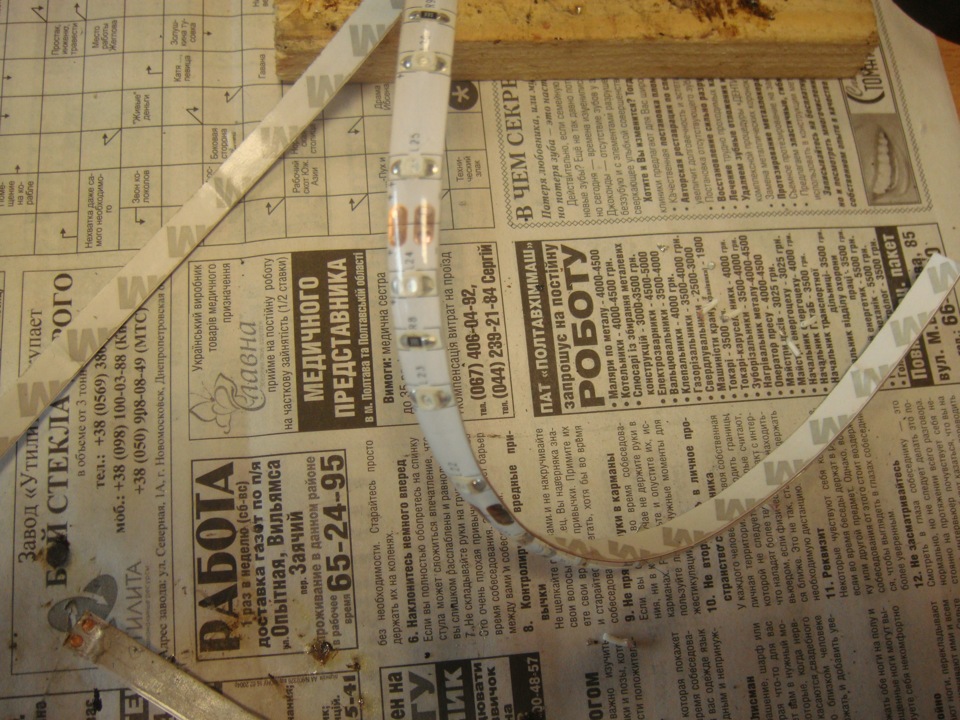

Для цього нам знадобиться світлодіодна стрічка:

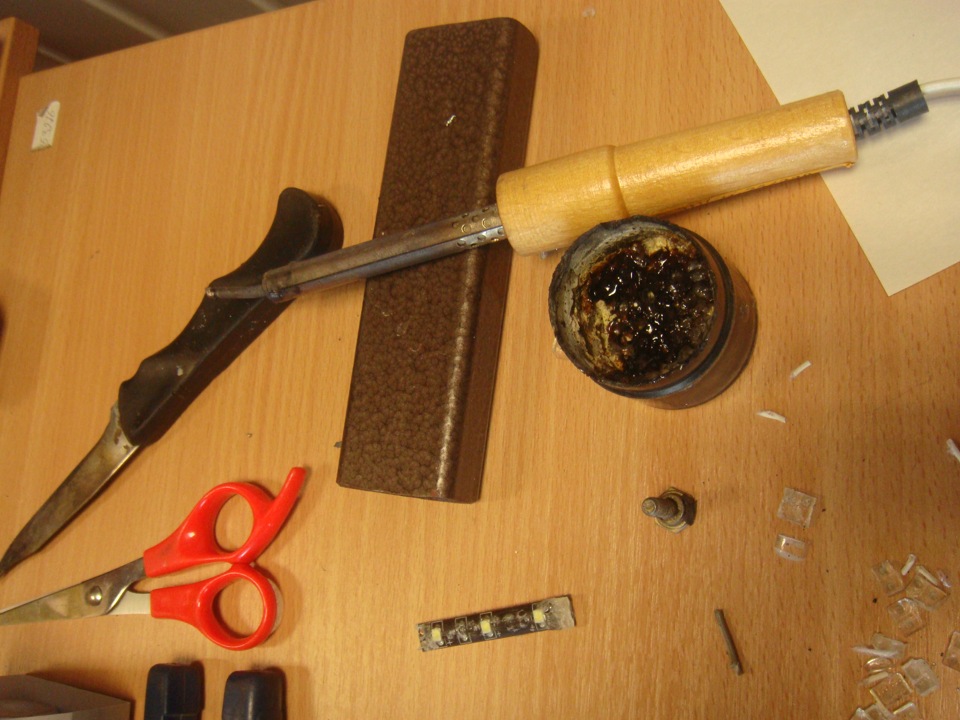

Запчастини на фото:304857, 1000388< Якщо ви тільки купили паяльник і він новий, його слідзалудити, а то він паяти не буде — (кінчик шліфуємо напилком, потімзанурюємо паяло в каніфоль, потім у припій, потім затираємоповерхню об дерево, і так разів 5-6, поки кінчик не стане весьблискучим від припою) Це каніфоль:

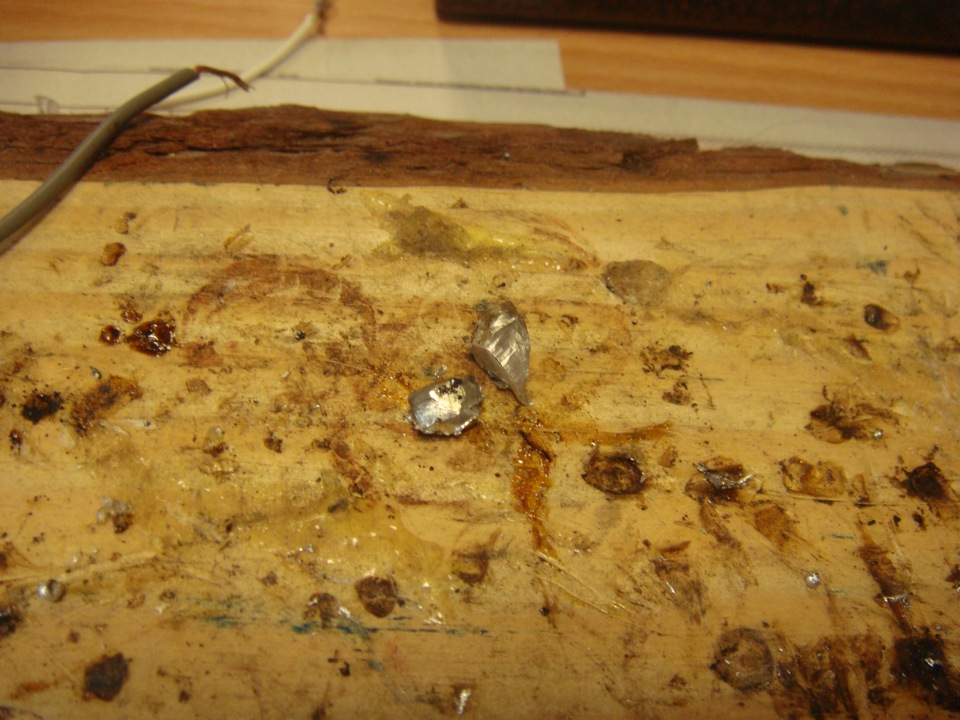

Це припій:

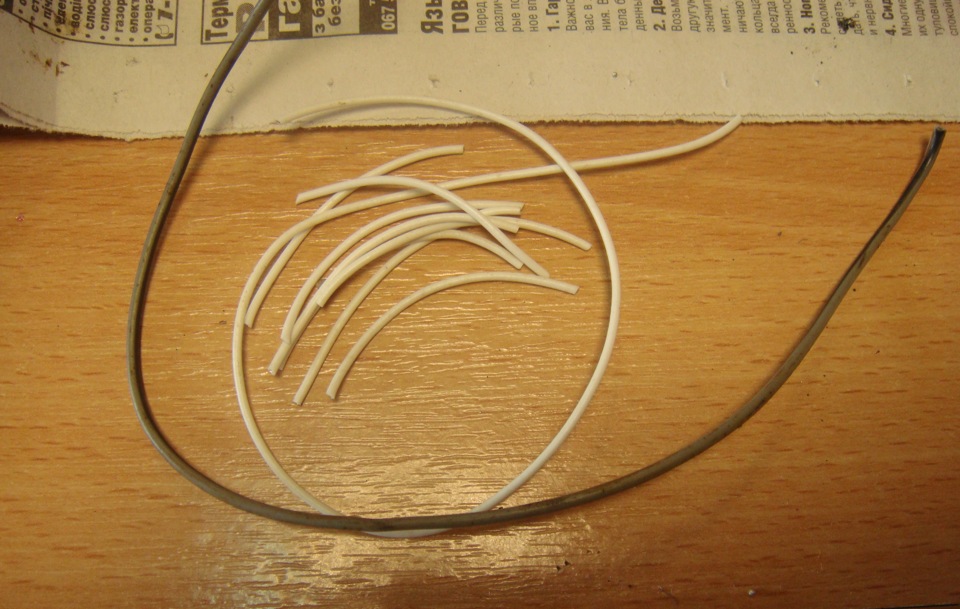

Так, не відволікаємось. Нарізаємо дроти — я нарізав стрічку по 6діодів, і спаював їх, щоб можна було вкласти їх у ліхтар. Спочаткунарізаємо дроти.>
Потому оголюємо.

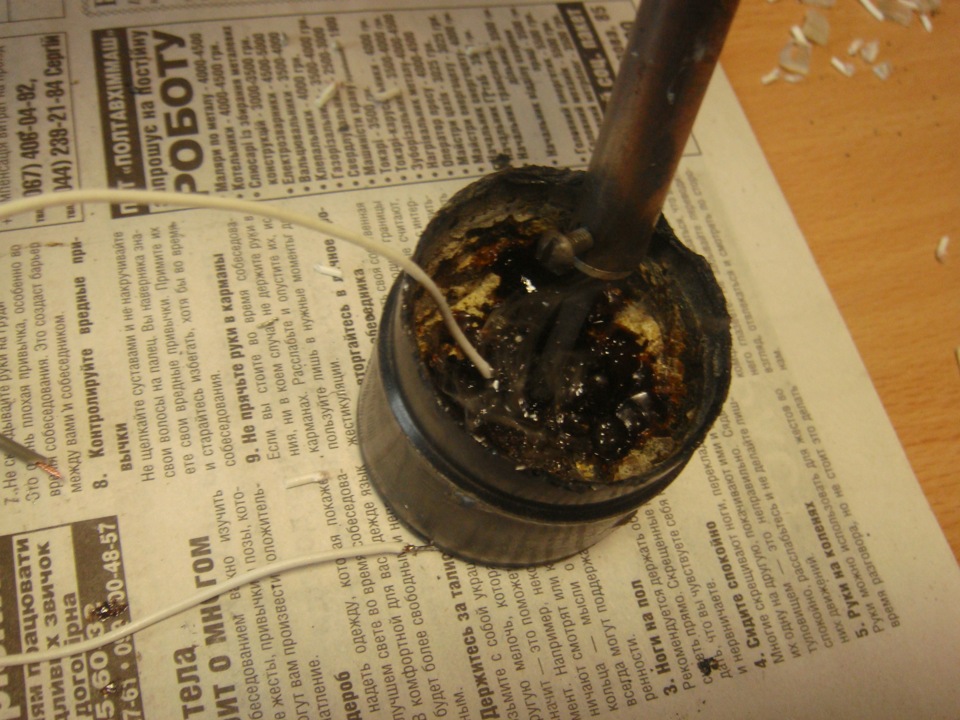

Оголену частину дроту занурюємо в каніфоль і припікаємо паялом.
Потім набираємо на паяльник трохи припою і наносимо його на провід.>
Нарізаємо стрічку.
Обголюємо силіконову частину, потрібен доступ до контактів.
<Укладаємо стрічку схематично, щоб уникнути помилок підключення + і-. Тобто + до +, - до -.
Лудимо кожен контакт. Ось тут ВАЖЛИВО пролудити гарненько, весьпроцес такий же як і з проводами АЛЕ коли лудимо то потрібнодочекатися коли поверхня лудіння почне характерно потріскувати -свідчення повного пролудіння, як результат - блискуча поверхняприпоївання.
