Вирішив встановити систему ESP на обидві айстри. Білій астрідісталися:блок ESP 13246537 з індексом BN, датчиком нишпорення YRS13257072 з індексом AA, модуль управління рульової колонки CIM13313710 з індексом ML.

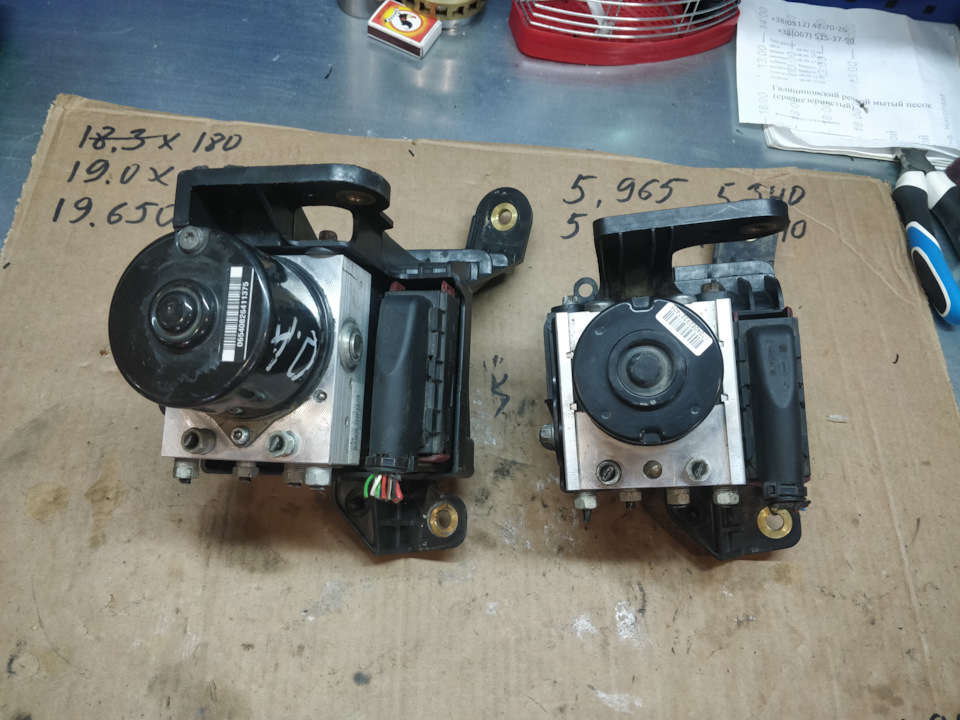

Блок ESP 13246537 BN з підтримкою PEPS, TPMS, DDS, HBA, TSA впорівнянні з блоком ABS 13246534 BK.

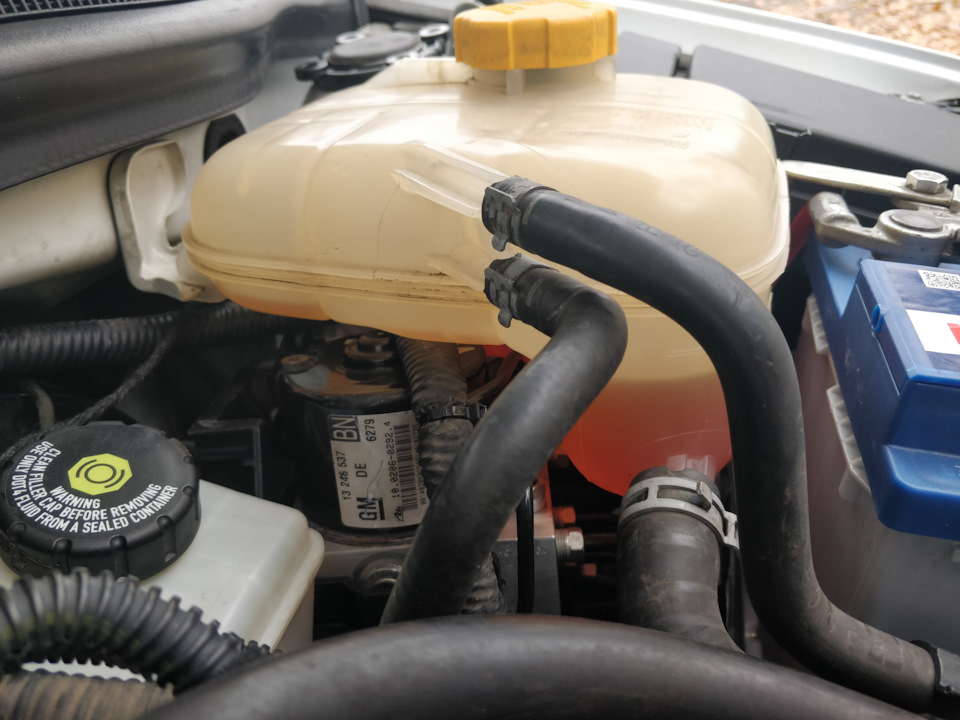

Блок управління ESP на своєму місці.

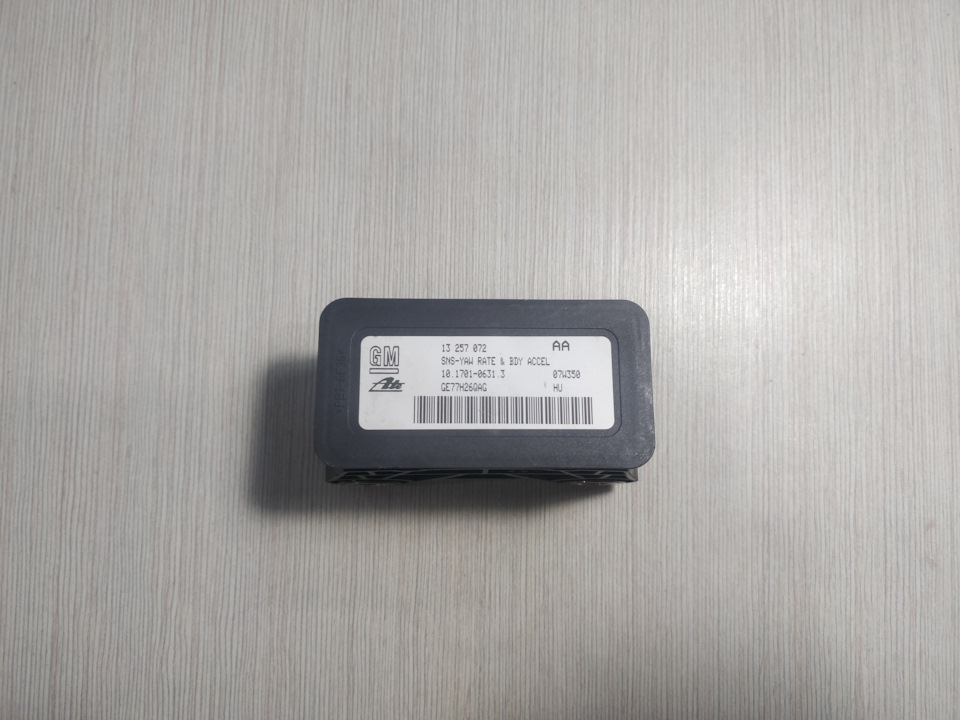

Датчик нишпорення YRS 13257072 AA .

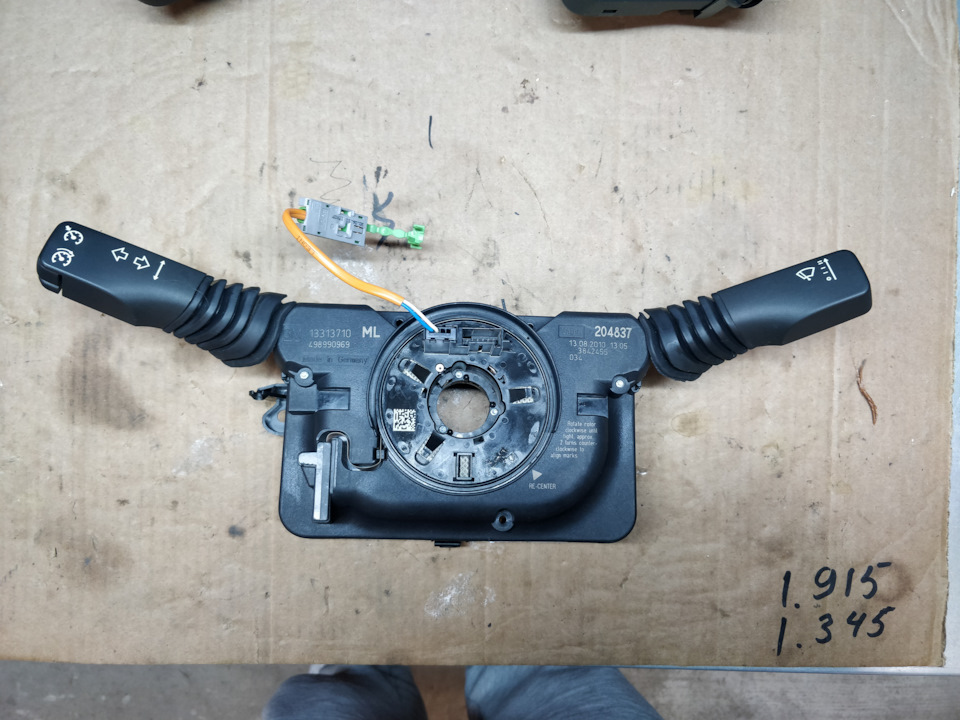

Датчик нишпорення YRS на своєму місці. Модуль управління рульовоїколонки CIM 13313710 з індексом ML. Модуль управління рульовоїколонки CIM куплений на розбиранні без CarPass і звичайно ж невідшитий., вичитуємо CarPass і щоб більше сюди не лазитидопрацьовуємо.Всі штирьові контакти просто запресовані, що з часомпризводить до втрати контакту і як наслідок проблемами з передачеюданих по CAN шинах автомобіля.На цьому модулі з'єднується HS CAN іLS CAN, і якщо контакт пропадає можуть відмовляти різні блоки (просто не виходитимуть на зв'язок) Так само від цих контактівзалежить робота всіх органів управління на кермі. Паяємоіндукційною паяльною станцією та не активним флюсом.
CIM модуль після доопрацювання. Тепер він служитиме довго. Так самона цьому фото показано як правильно виставити шестерні передскладання. Далі приступаємо до конфігурування блоку ESP задопомогою MDI. Так само його можна конфігурувати за допомогоюOp-Com але тільки з програмним забезпеченням Professional.
1. Робимо скидання встановленого CIM модуля за допомогою вичитаногоCarPass.
2. Робимо скидання наступних модулів:IPC, REC, UEC за допомогоюсвого CarPass.
3. Конфігуруємо High Speed CAN-Bus у новому блоці ESP.
4. Програмуємо свої VIN у новому блоці ESP.
2. Конфігуруємо High Speed CAN-Bus, Mid Speed CAN-Bus, LowSpeed CAN-Bus у новому CIM модулі.
4. Програмуємо свої CarPass, VIN, та номер механічного ключа вновому CIM модулі.
5. Програмуємо функції Іммобілайзера (вибираємо установка CIM)
6. Прописуємо всі наявні ключі.
7. Вимикаємо запалювання та вмикаємо заново.
8. Програмуємо свій CarPass у наступні модулі IPC, REC, UEC
9. Задаємо варіанти конфігурації в новий CIM
10. Прописуємо датчик нишпорення YRS у наступних модулях:ECM, TCM, ABS/ТС/ESP, CIM, DIS.
11. Калібруємо датчик кута повороту руля
12. Прописуємо наявність системи ESP в панелі приладів IPC
13. Стираємо помилки по всіх блоках
14. Радіємо отриманому результату.
