LPG Level 2.0 та приладка ООА

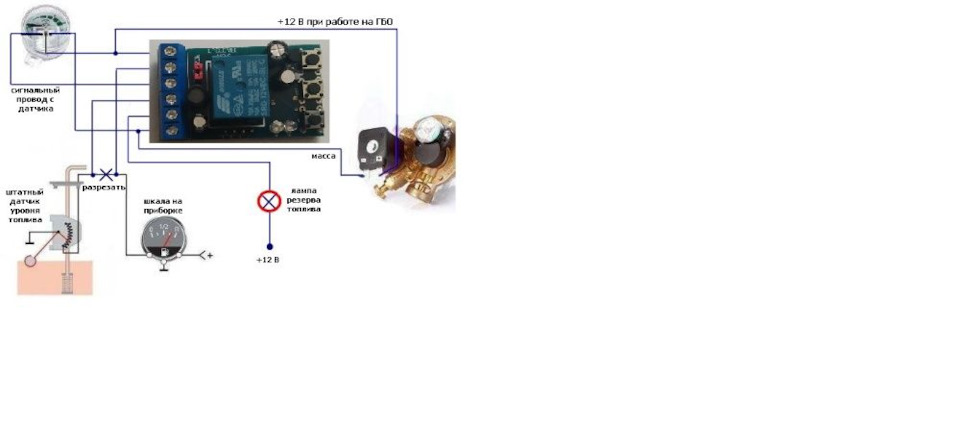

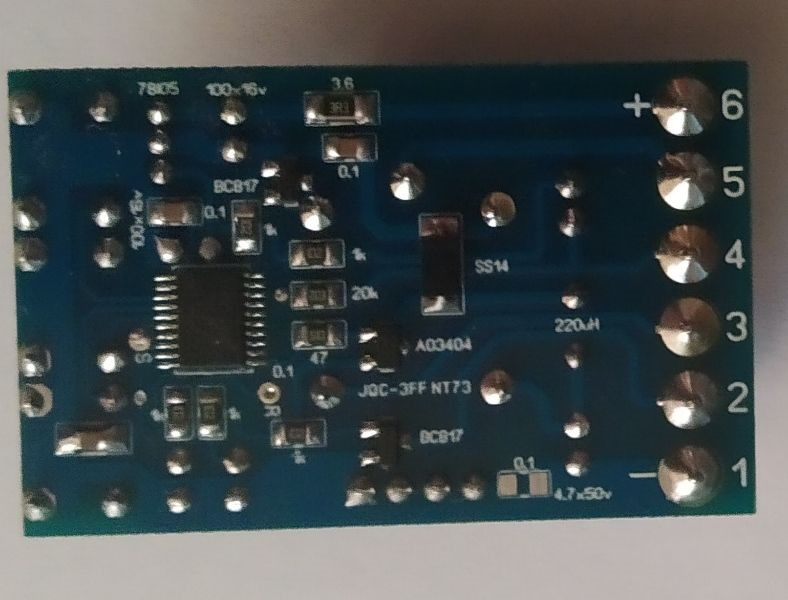

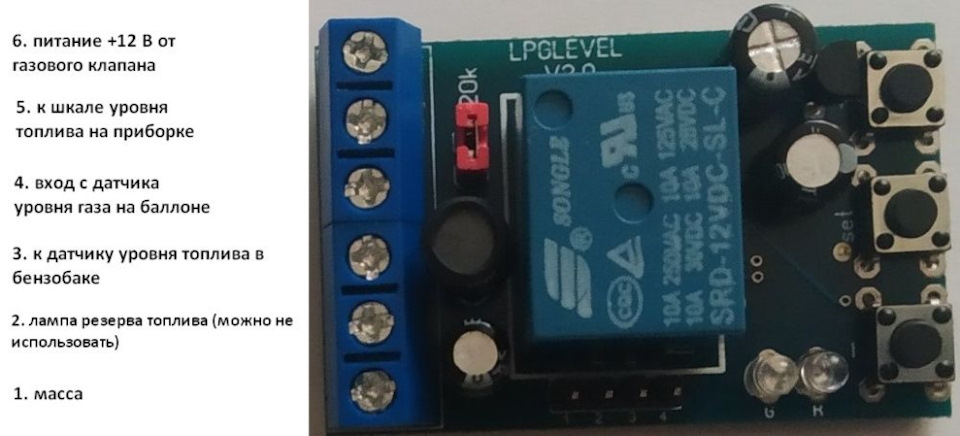

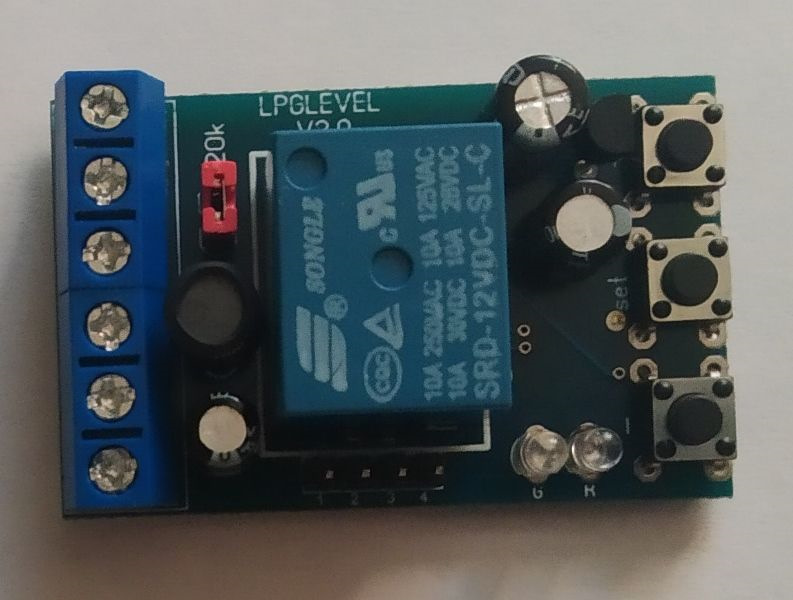

Давненько нічого не писав, коли буде багато записів з приводукупівлі запчастин пов'язаних із запланованим фарбуванням всьогокузова, але про це буде пожже. Давно мене цікавило питання як жеможна реалізувати підключення штатного покажчика палива в Приладказ датчиком рівня газу на мультиклапані (зокрема це стосуєтьсявласників ГБО2 але і для 4 покоління я думаю можна зібратисхему) багато пробував різних способів але все-таки один тількибув вірним і простим. Черга знадобиться мульклапан з можливістювстановлення індикатора палива потрібного нам типу (він же wpgh 1, у ньому 3pin).Працює цей індикатор за типом датчика холу, так само є резистивний індикатор 1090 (0-90 Ом) 2pin але якпоказала практика за пів року в ньому стерлися доріжки і він почавобривати сигнал у найзношеніших місцях.Хто не хоче знати проблем, то вибираємо саме wpgh 1 місцевому автомагазині Далі нампотрібна плата, яка конвектуватиме сигнал з датчика рівня газу впотрібний нам опір для нашої приладки. LPG Level 2.0 – замовляв ухлопця на ОЛХ, ціна цієї плати 200 грн. До плати йде лист з описомі схемою підключення.
(так само були у мене питання щодо роботи плати — Олег утелефонному режимі зумів зрозуміти мої тупі питання і дав на нихвиразні відповіді).
Плату можна калібрувати від 2-ух точок до 5ти. (2 точки це колипорожній і повний балон), я собі калібрував на 5 точок. > * 17, 5літрів газу — перший поділ на приборці
* 35 літрів — як і на прибиранні 35
* 44 літри (відсікання) — поділ на приладці між 35 і 75 літрами

Важливо те, що при роботі на ГБО показує рівень газу в балоні, апри роботі на бензині показує рівень бензину в баку. Якщо щось незрозуміло, то запитуйте.

Посилання на ОЛХwww.olx.ua/d/obyavlenie/u…iewActive=0& sliderIndex=3 (якщопосилання не пропустять модератори то пишіть у личку)
