Перейшов до муторної роботи, а саме пайки роз'ємів/шлейфів…

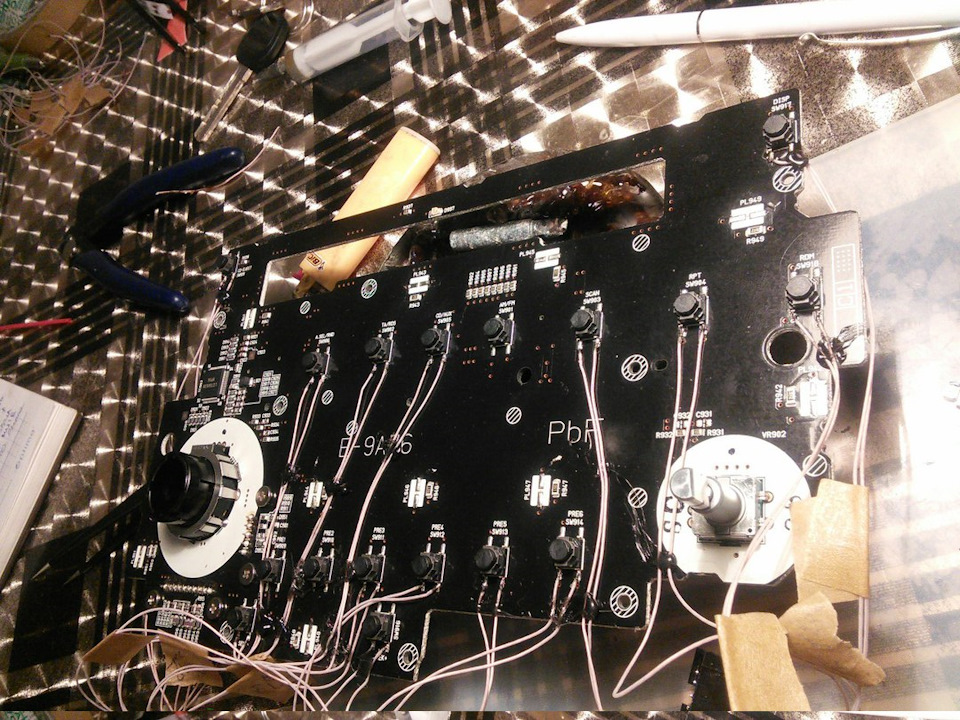

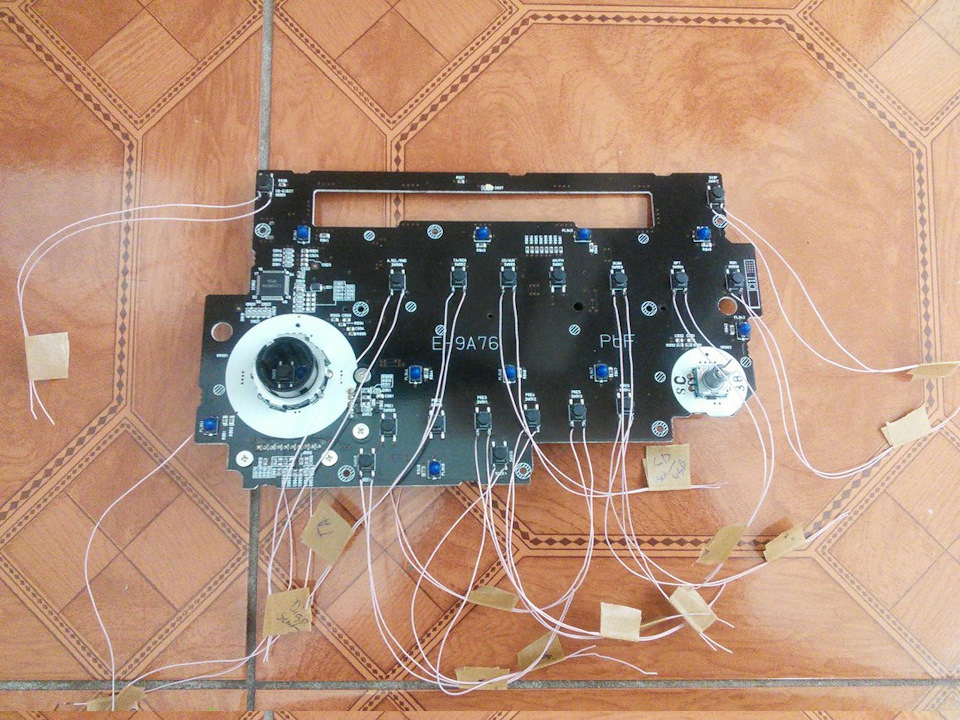

для початку припаюємо дроти до кнопок на панельці піонера (світлодіоди перепаювати не буду, просто випаю їх вони непотрібні)
перевіряємо, потім місце паяння заливаємо гарячим клеєм…

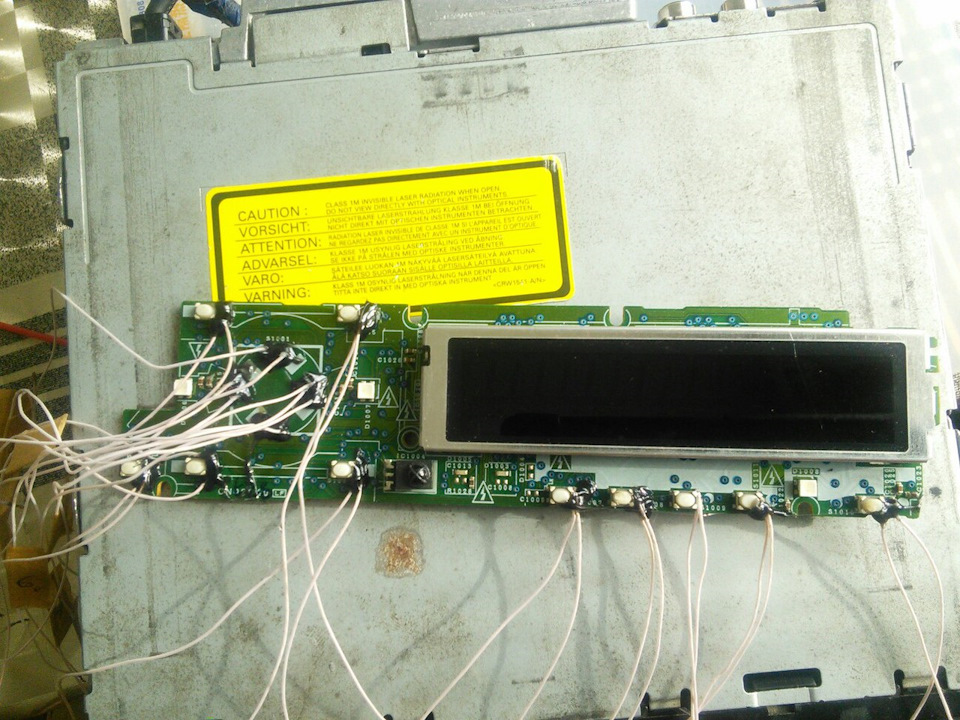

Далі переходимо до штатної магнітоли<
складне і страшне для мене! регулювання звуку!
повивчивши тему з'ясував що в піонері (та й інших магнітолих)стоїть Енкодер +- принцип роботи мені був зрозумілий, залишалосятільки все це правильно підключити до штатної магнітолі.здійснюється за допомогою трьох контактів.

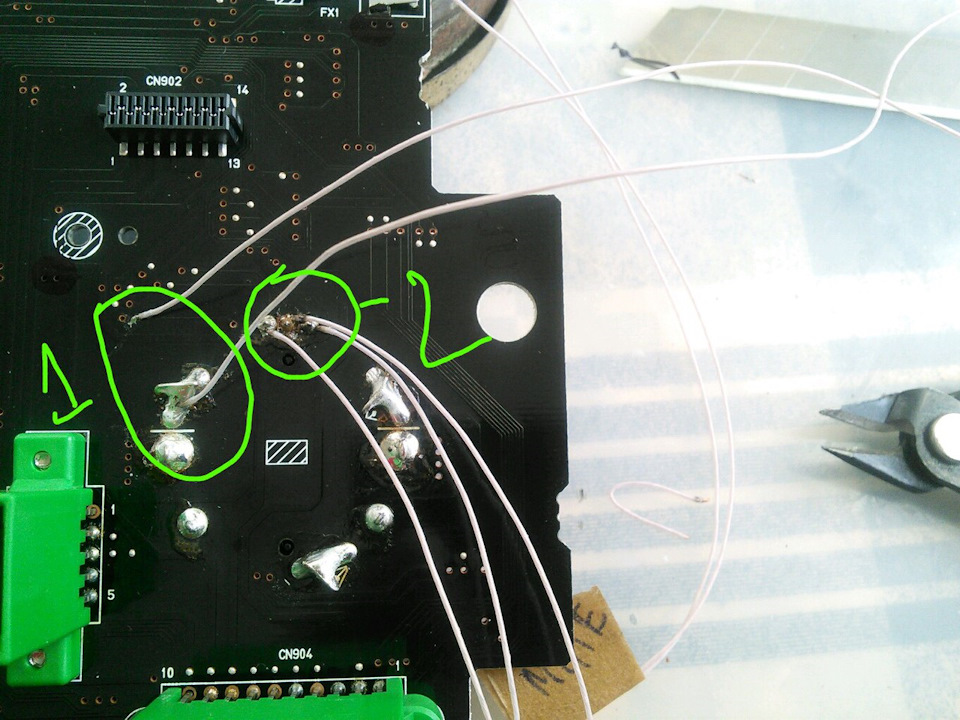

На панельці піонера я ці виходи знайшов розібравши саму кнопку, наштатній магнітолі вказано на фото
1 Кнопка Ентер (та що в центрі крутилки) 2 Регулювання звуку, Енкодер
взагалі перша ж комбінація з'єднання проводів (на абумприродно)
Коротше це перемога! коли все запрацювало, я зрозумів, що проектбуде успішним)., роз'єми я купував для стрічкового шлейфу на 40проводів, потім ці роз'єми я акуратно прикріплю кудись до зібраноїмагнітолі щоб можна було спокійно з'єднувати/роз'єднувати у разіпотреби.
для наочності:
поки всі…
