Прорахувати який сигнал, точніше скільки імпульсів з єдиної котушкизапалювання йде при одному обороті двигуна ми не змогли, томувирішили піти іншим шляхом. Поясніть! )

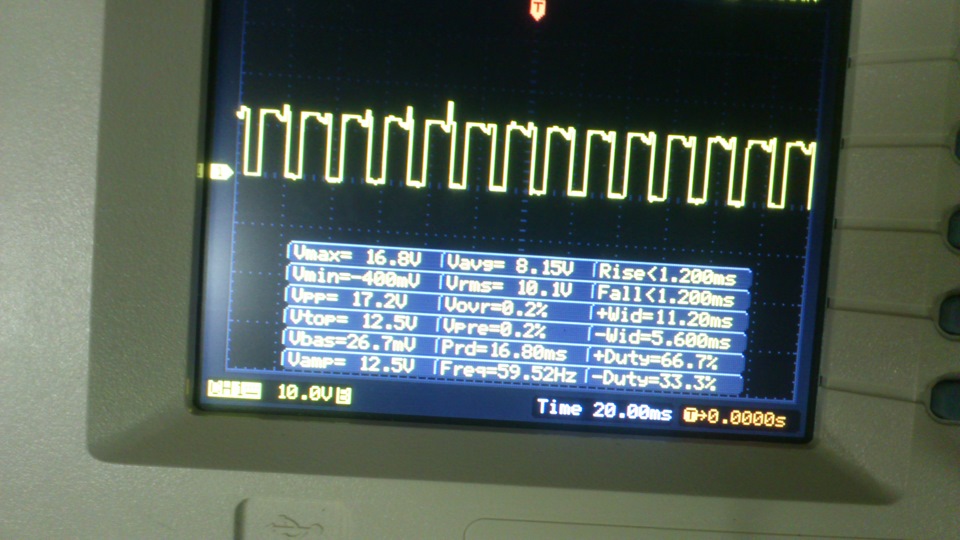

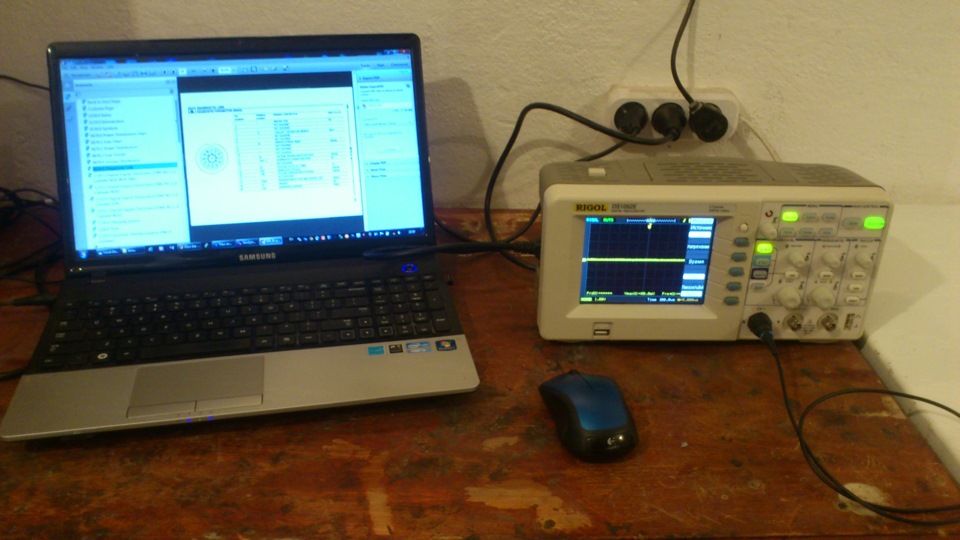

1. Вирішили дізнатися який сигнал йде з M50 на тахометр.Для цьогонам знадобився в гаражі осцилограф. Йдуть прямокутні імпульси замплітудою в 12 вольт і частотою приблизно в 20 разів меншеобертів.
Тобто у нас при частоті 50 гц — рідний тахометр E34 від цьогодвигуна показав близько 1000 обертів на хвилину.
2. Потім потрібно було дізнатися який сигнал йшов раніше з котушкизапалення на E21 c движка M20 (або може M10), теж до речі шестициліндрового. Почали прикидати але щось нічого не придумали. (хтознає – поясніть? ) Вирішили піти навпаки. Подати наперед відомийсигнал на вхід старого тахометра E21 і піддивитися скільки це будеоборотів. Для цього зібрали простий генератор прямокутних імпульсівна Ардуїно. Підключили вихід генератора (від 50гц амплітудою 12вольт) до входу старого тахометра. І виявилося, що для нього 50гцвідповідають тим же 1000 оборотів.
Доручається що можна безпосередньо підключити сигнал їх мозкуM50B25 на вхід рідного тахометра E21 79 року.
Підключили — все працює.
Залишається питання чому одразу не запрацював? Можливо, простозалипла стрілка на нулі в старому тахометрі. Машина майже рікстояла, а ми колись випробовували тахометра ВІДРАЗУ ДАЛИ ТАКИЙСИГНАЛ що він показав аж 8000 обертів за хвилину.
Коментарі9
Привіт. Ви пробували частоту швидкості. Я думаю, що 230 Гц = 240 км/год
Привіт, я так зрозумів у тебе прилад від 21, підкажи будь ласка на тахометрі який провід куди йде? А то ні як не можу знайти (
Привіт, що в E21 що в M50 сигнал для тахометра - це чорний провід у моторній проводці та кузовній проводці до приладки.
Косяк в тому що скрешиваю тахометр е 21 з класичним мотором (панель е 21 стоїть) ось і цікаво випадково не знаєш який провід на тахометрі куди йде
Ти маєш на увазі на самому приладі тахометра? Тобто до самої приладки ти знайшов чорний провід?
з тахометра виходить на мою 4 дроти, ось їх кого куди треба підключити що б все працювала?
У тебе схеми E21 є? Давай поштову скриньку. У двох словах. За схемою на самому приладі тахометра 3 дроти або три виведення. Вони пронумеровані 1 — вхід зі спеціального виведення котушки запалювання, до нього приходить провід чорного кольору; 31 - на ...
Дякую мені в принципі це і треба було, спробую розібратися, а то не можу знайти ні де і схеми немає
З того що я знаю - при перестановці приладки між машинами з різною кількістю циліндрів в моторі тахометр починає брехати і потрібно міняти значення в кодері приладки щоб він знову почав показувати правильно. Чому не запрацювало відразу - всесвіт хоті...
