Уже давно припадає пилом в гаражі дзеркало з затемненням. Приспробі встановити в машину виникла проблемка, так як в машині раємтриконтакний, а на дзеркалі вже 10 контактний. Установка булавідкладена до покупки цього самого роз'єму.
Спасибі Дружині flymaster1 за роз'єм!
У 10 контактному роз'ємі, який йде на дзеркало, використовуєтьсявсього три дроти:
1. Біло/фіолетовий --- +12 вольт.
2. Коричнево/червоний --- — маса.
3. Жовто/синій — +12 при включенні заднього ходу.

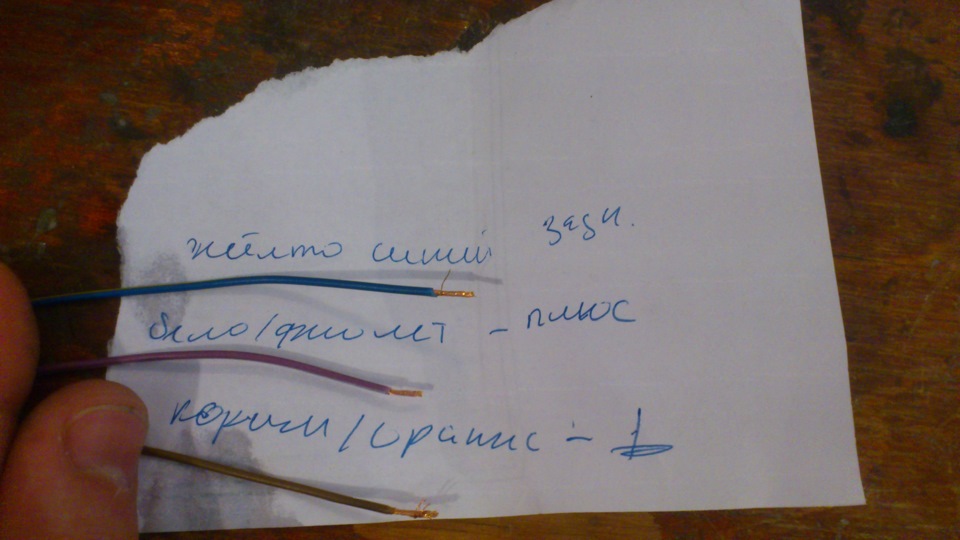

Коліри проводів для підключення дзеркала з затемненням.
Дзеркало перевіряє освітленість спереду, і якщо "темно", топеревіряє освітленість дзеркала ззаду. Якщо є засвітка - тодзеркало затемнюється. Зліплять Сигнал заднього ходу будемовикористовувати при перевірці працездатності дзеркала.
1. Підключаємо плюс і масу.
2. Закриваємо рукою фотоелемент на передній стороні дзеркала.
Дзеркало починає затемнятися.
3. Подаємо +12 вольт на жовто/синій провід імітуючи включеннязадньої.
Дзеркало починає просвітлюватися.
