E32/E34 блок check control тепер працює з Arduino.

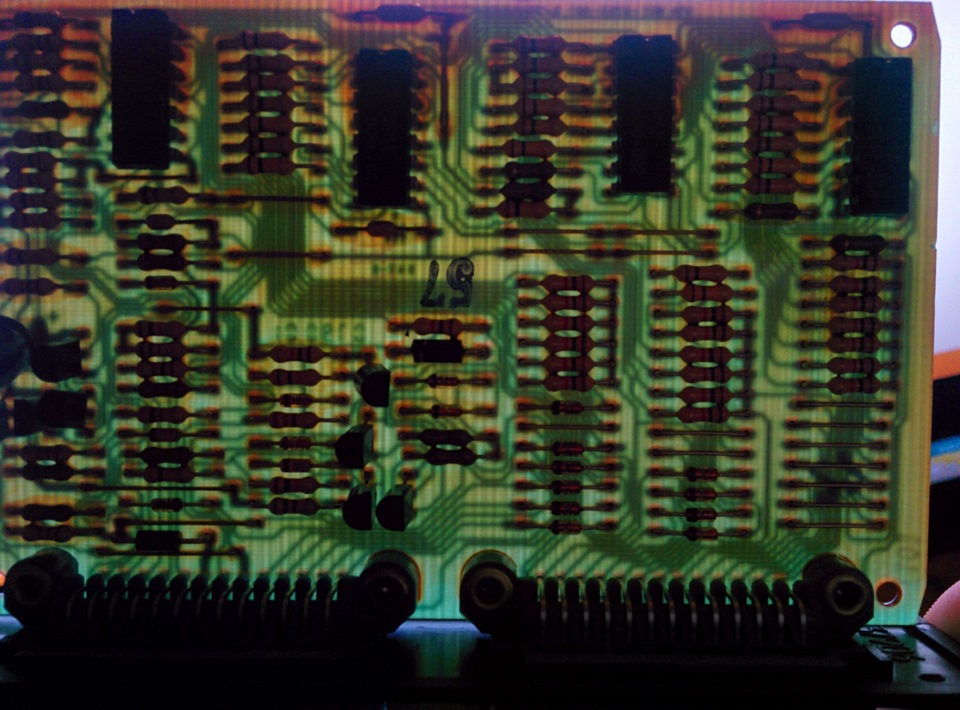

Всім привіт, давно хотів розібратися з цим мало вивченим блоком.Розібрався, всередині взагалі крому мікросхеми трьох зсувнихрегістрів і однієї мікросхеми компаратора майже нічим і немає.знайти, але ось на схемі ось тут є інше маркування, а саме цезсувний регістр CD4021B.Перевірив так і є.В результаті хочунаписати манув як проводити діагностику check control модулів.Ну іремонт.Хоча поки що є робочі блоки на розбірках це не Мій старийблок почав глючити, і іноді валилися всі можливі помилки, якізавершувалися помилкою:"check control" - що означає, що модуль невідгукується "пропозиція" приладки передати інфу.

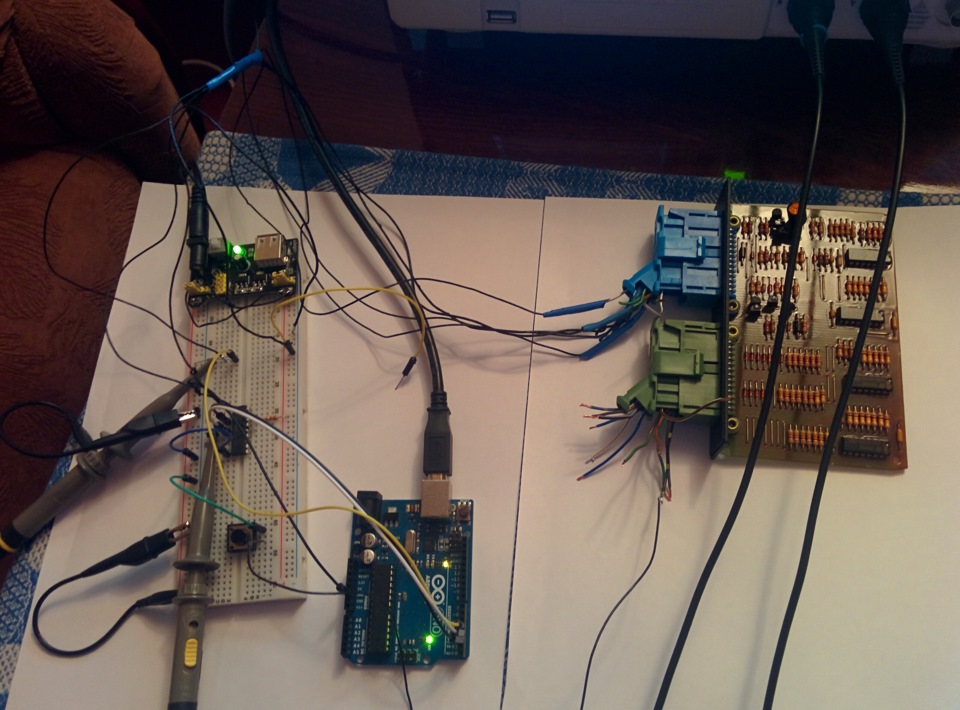

Запустив я check control на Для отримання стану входів потрібновсього 3 порти вводу/виводу (3 ніжки) одна ULN2003 або ULN2803 івсього один резистор на пару кілоом. Спочатку просто зчитуємо станвсіх входів, якщо можна так сказати. 0 - ланцюг цілий, або 1 -ланцюг розірваний. Для такої перевірки блок check control пропускаєчерез ланцюги, що цікавляться, маленький струм, близько 10 мА.Цілком імовірно що через контакти, що окислилися, на роз'ємах будехибна інформація про те, що в ланцюгу обрив. На осцилографі виднотактові імпульси, і сигнал на інформаційному виході з блоку. Колиланцюг замкнутий - у відповідному слоті буде "0". Наприкінці відеоя використовую кнокпу щоб імітувати справний ланцюг через якийпротікає струм.
