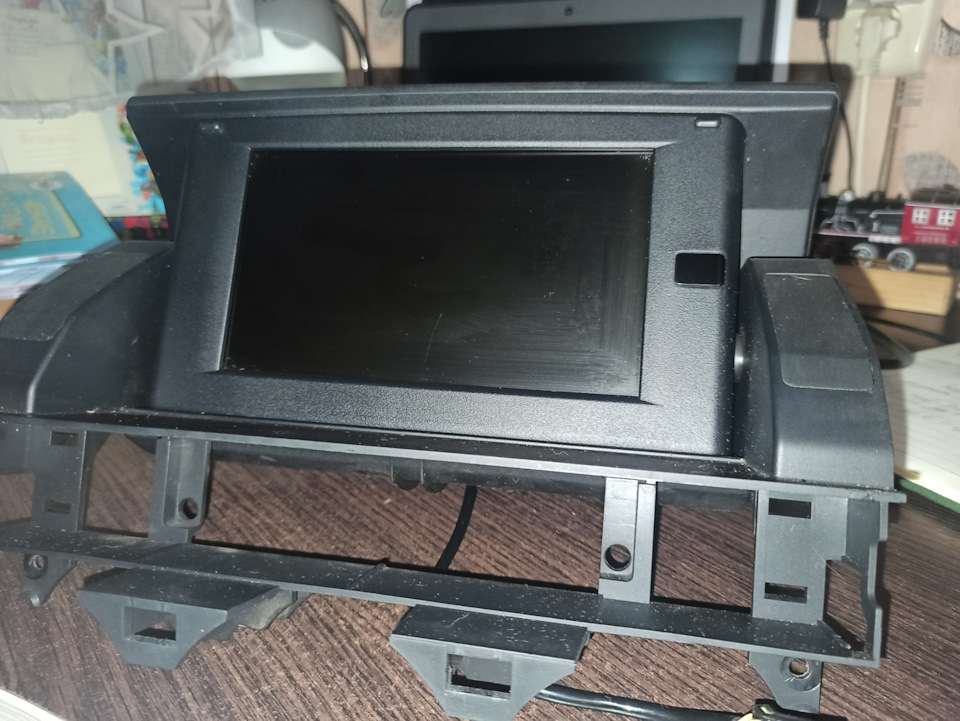

Всім привіт! Зіткнувся з таким питанням. Купив собі екран дляштатної навігації. Без екрану БК з кнопками управління. Начинку увигляді планшета і всієї преферії зібрав, там все працює якгодинник. Почав підключати. Так би мовити на стенді механізмвідкриття екрану за схемою, але зіткнувся з проблемою, мезанізм приподачі сигналу з ACC не піднімається, хоча чути, що моторчик робитьривок на відкриття, якщо екран відкрити руками і подати на ньогосигнал він закривається. Фішку відкриття екрану і зміни кута нахилутакож чути невеликий зсув моторчика, але відкриття невідбувається.
Що я роблю не так?

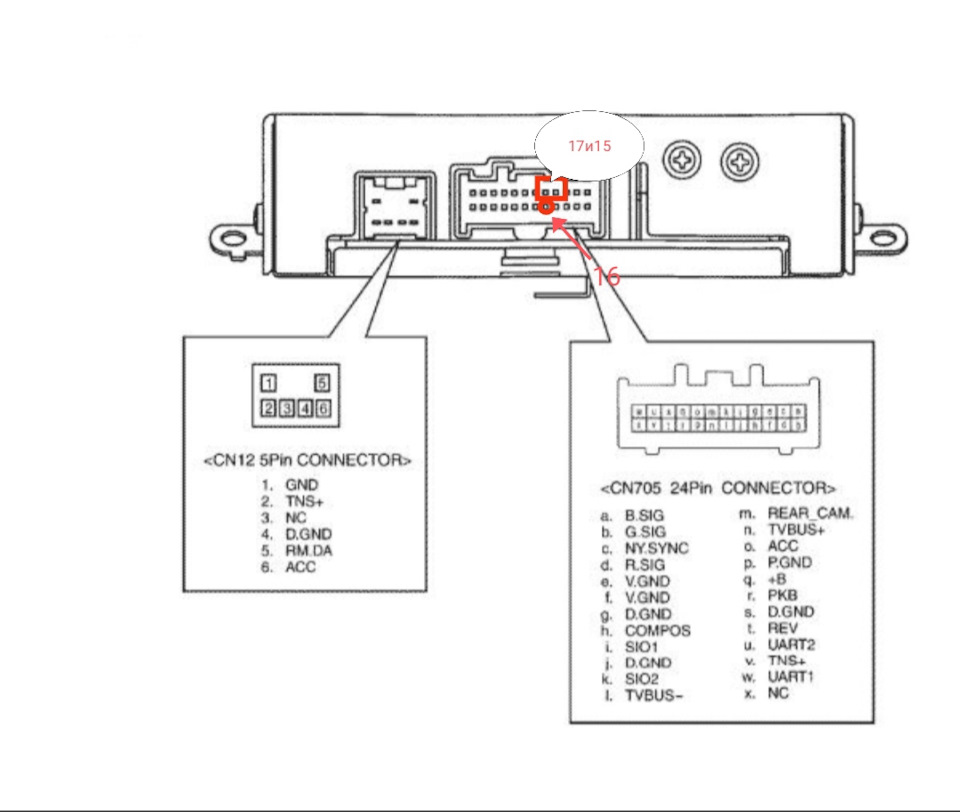

Зауважив контакти, які задіяв
Всім, хто відгукнувся заздалегідь, вдячний!
>
Коментарі9
У мене такий стоїть. Через пару місяців крекнув саме механізм підйому. І ще в гаражі лежали два такі механізми. З такою самою проблемою
Ок, спробую. Значить мінус із роз'єму не використовувати?
В принципі можна використовувати пін P.GND. Там потрібно дивитися якщо доріжка товста то можна використовувати пін. Пини D.GND використовуються для цифрових ліній, вони зазвичай тонкі.
Може я і плюс не туди подаю? Я щось не впевнений тепер
підключай за схемою яку я скинув. Плюс 12В на пін +B. АСС на АСС. Мінус на корпус або на пін PGND. Взагалі до цього подавав не по тих пінах, якщо мікроконтролер згорів те ні чого не запрацює навіть при правильному підключенні .
Ох сподіватимусь що не згорів, дуже дорога помилка виходить ((
підключаєш не туди. Мінус чіпляй не в роз'єм а на корпус, там стирчить спеціальний штекер праворуч
12v 3A здається
Може слабке джерело живлення?
