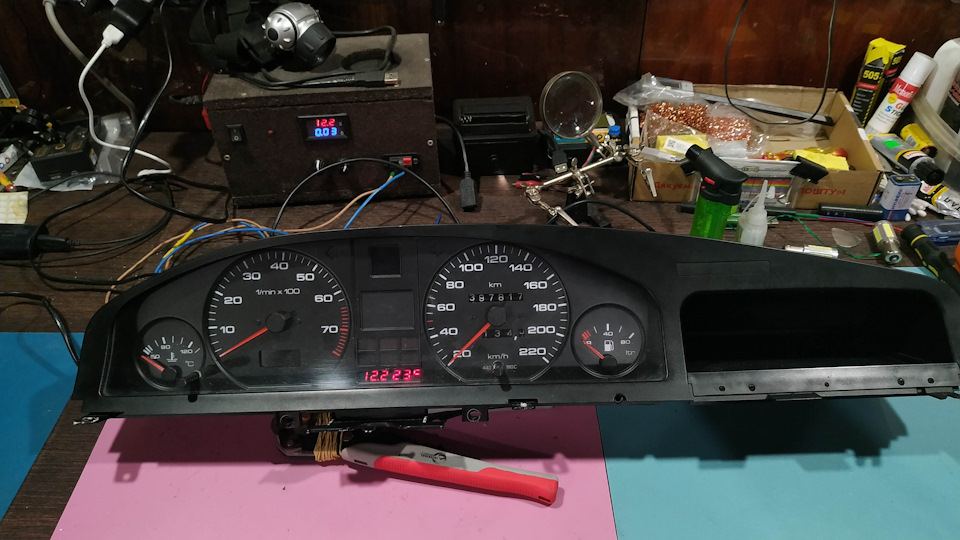

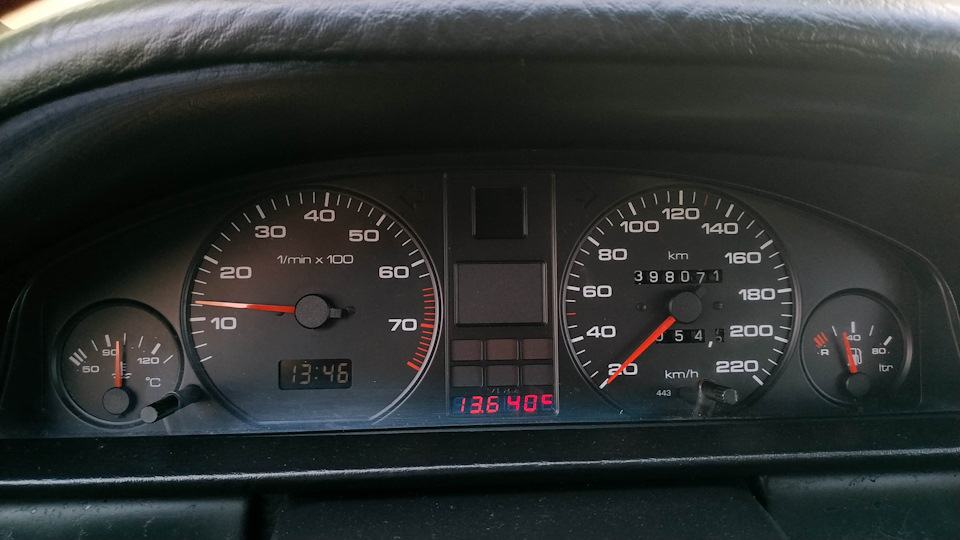

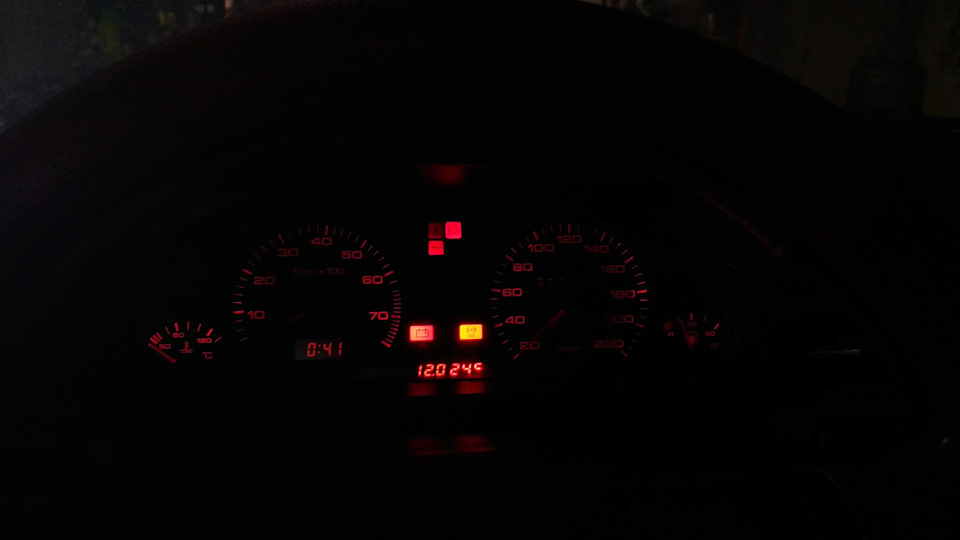

Десь рік тому вмонтував у приладку не оригінальний датчик забортноїтемператури з дисплеєм, по сусідству з вольтметром. Саме в томуштатному місці, де має стояти оригінальний дисплей для відображеннязабортної температури Обкатку пройшли на бл. Свої функції виконуютьбез будь-яких нарікань.
Я не описуватиму процес зняття приладової панелі, зупинюся лише надеяких деталях./p>

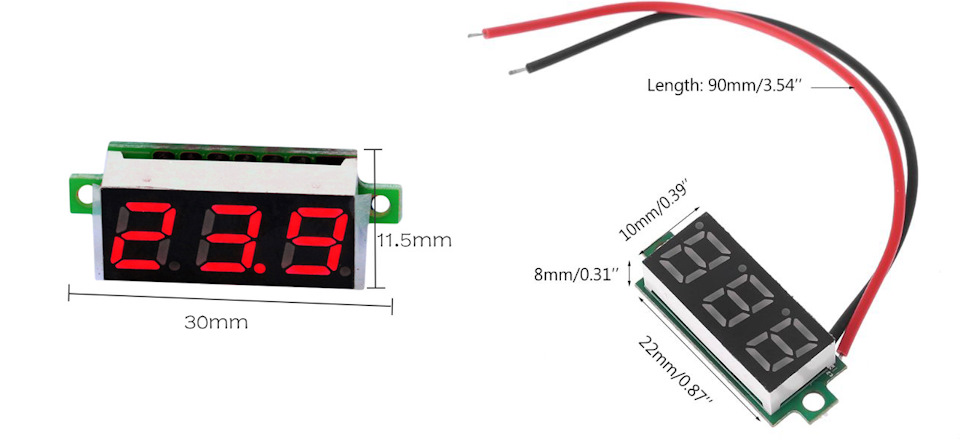

Обидва дисплеї мають відповідні фізичні розміри, для інтеграції вштатне місце під оригінальний дисплей забортної температури.b> 22*10мм.

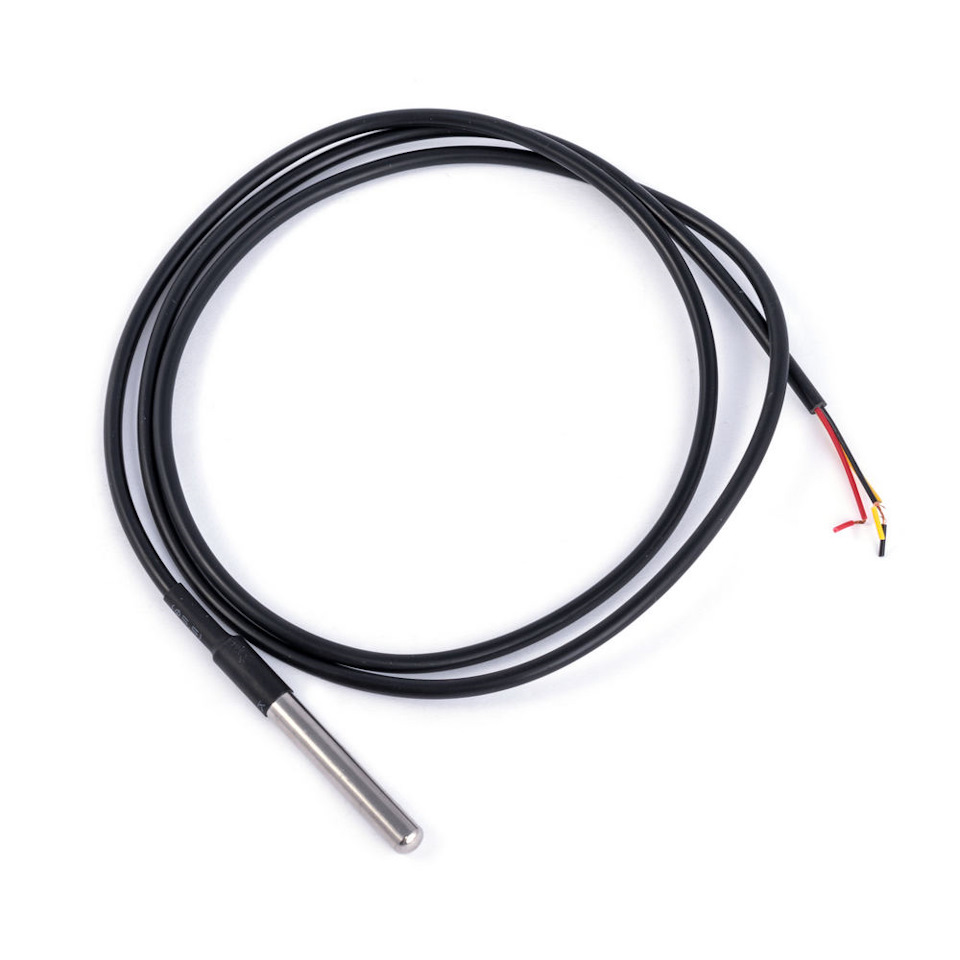

Температура зчитується датчиком DS18B20, якому необхіднеживлення від 3 до 5, 5в.
Тому для підключення датчика необхідний ще й будь-який знижуючийстабілізатор, наприклад на базі регулятора LM2596S. (ну чибомж-варіант, — примітивна знижка на LM7805.Не рекомендую.)Вирівнюємо дисплеї і клеїмо їх на термосоплі. Перед ними бажановстановити прокладку зі шматка тонувальної плівки або, як у моємувипадку, зі шматка рентген плівки. Датчик прокинув через гофрувсередину водійських дверей. Можна кинути під капот, кому якзавгодно.
Купити барахло на Аліці (без рефок):
1. Модуль вольтметра - aliexpress.ru/item/32854311482.html
2. Модуль цифрового термометра -aliexpress.ru/item/32969731502.html
3. Датчик DS18B20 - aliexpress.ru/item/32860832147.html
4. Знижувальний DC-DC перетворювач на LM2596S —aliexpress.ru/item/1082500515.html






Коментарі3
А з оригінальним датчиком буде працювати дисплей? Я думав вони за розміром як наш годинник, а вони чудово поміщаються в штатне місце
Не можу нічого сказати з приводу оригінального датчика. У мене його немає, як і немає даташита на нього. Поняття не маю як він працює. Якщо є документація або пости з описом роботи - підкинь посилання, почитаю, скажу про сумісність. розмірів дисплеїв...
Знайшов даташит по датчику. Працювати не буде. Старий датчик змінює опір в залежності від температури (власне як і всі інші датчики температури в стоку). Його і зчитує мікроконтролер на оригінальному дисплеї. DS18B20 передає відразу цифровий код. Пра...
