Подарували мені новеньку малинку на Новий Рік :)

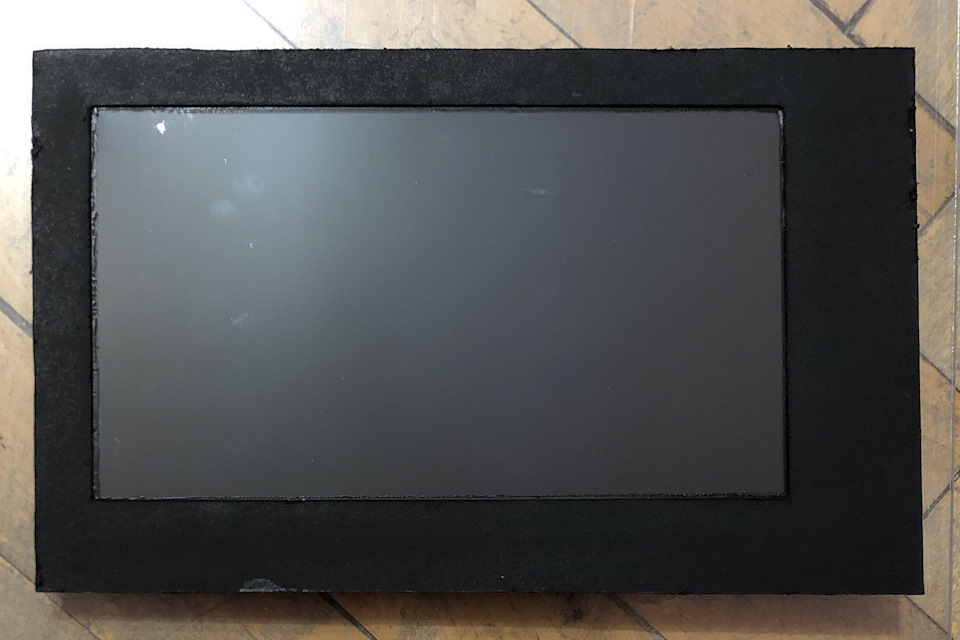

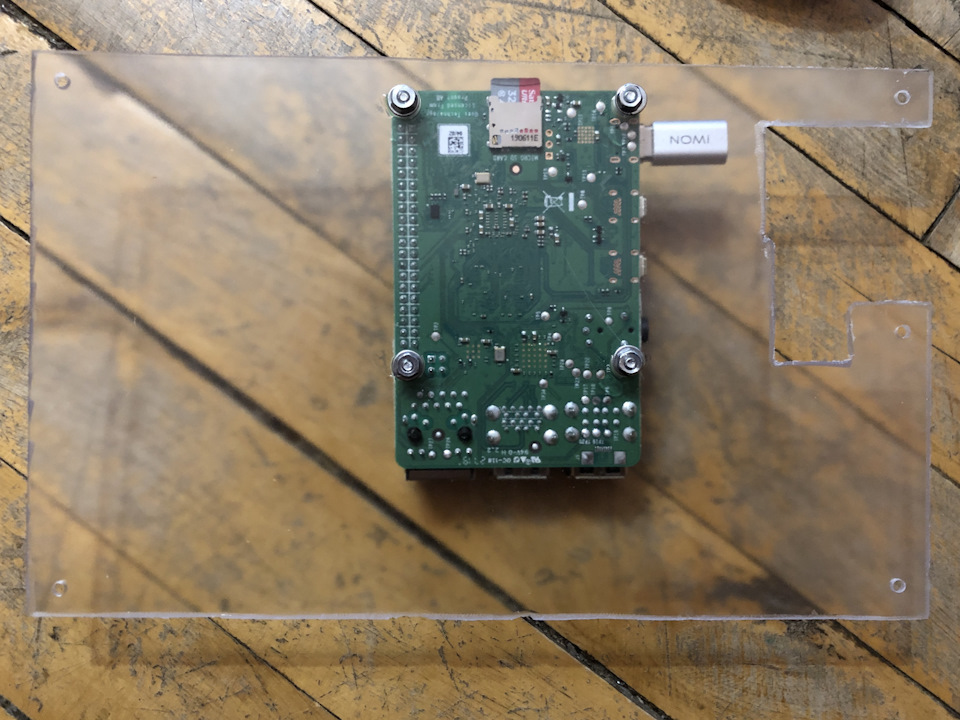

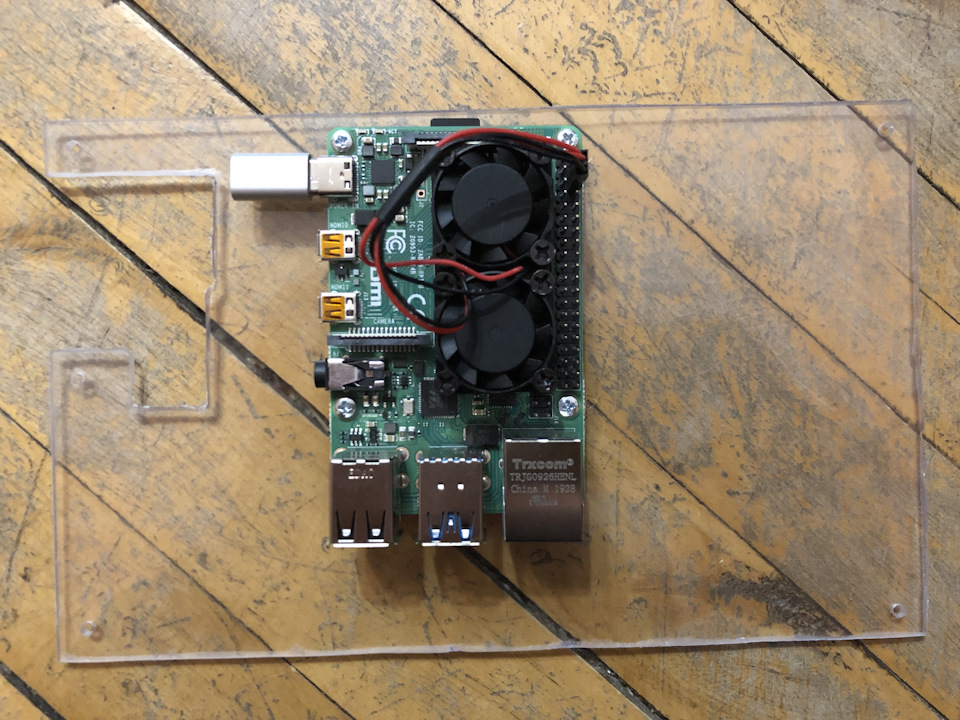

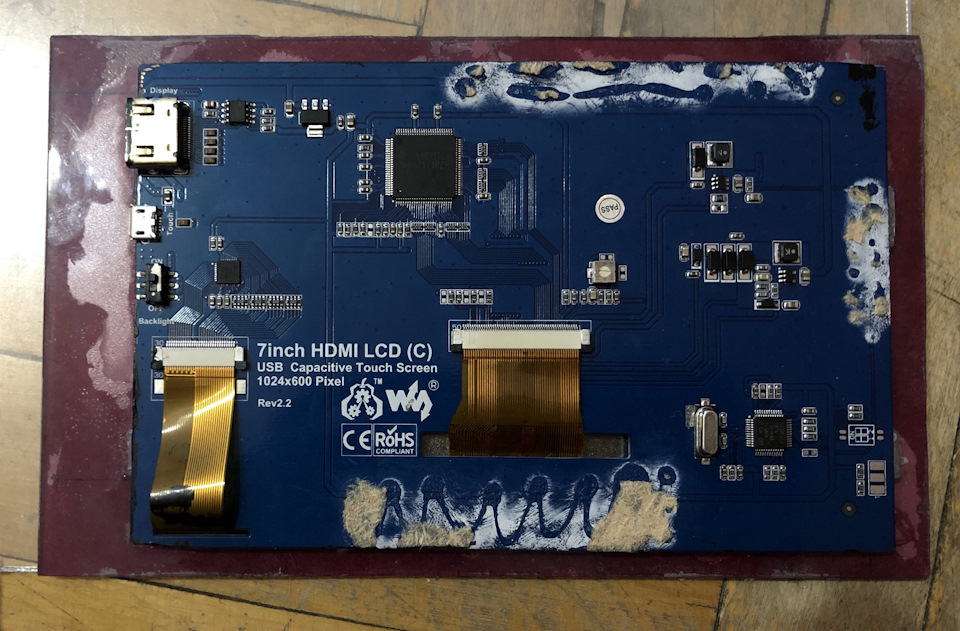

Вирішив зробити з неї бортовий комп на Ферозу, ютубчик на ній неглючить як було на 3-му поколінні. Думаю вийде чудова голова дляподальших доробок мого джипа. Є у мене тачскриновий 7" дисплейWaveshare 1024x600./p> Обклеїв його рамкою щоб кріпити до ньогорешту корпусу. Потім прикрутив до дисплея малинку. Фотці видно щоHDMI кабель у мене ручної роботи :) Укоротив 3 метровий провід ізробив з нього компактний проводок для малинки.
До дисплея ще потрібен microUSB провід щоб працював тачскрин.Вирішив теж спаяти кастомний, щоб не стирчав з боків корпусу ідобре згинався. >
Зі стороною microUSB мені пощастило більше, була заготовочка підпайку.
Припаяв проводки до microUSB частини.
>
Не судіть строго за якість паяння, з паяльниками мені не щастить :(то припій до жалу не липне, то саме жало плавиться.
Тепер провід можна зігнути біля основи і він не стирчатиме зкорпусу.
Паяю другу частину, яка буде в малинці.
Вийшло, провід не стирчить за межами корпусу.
Перше включення :) Операційка завантажилася, ютубчик працює яктреба. Вийшов практично повноцінний лінукс у маленькій коробочці.Тачскрин теж відмінно працює. Поки чекаю перетворювач живлення вмашину на 5V 3A від китайців (HW-273 KIS3R33S), налагоджуватимусистемку будинку. У планах додати ще плату Arduino mega длякомфортної роботи з різними датчиками та прикрутити до неї GPS.
Коментарі3
Ну і де продовження те? Цікаво ж! Пиши як працює, куди встановив і тд і тп. Обов'язково з подробицями! 👍
одягай кемрики після того як розпаяв штирі, щоб з роз'єму голе не стирчало)) а так - красень)))
проводки в термоусадці, просто трубка прозора)
