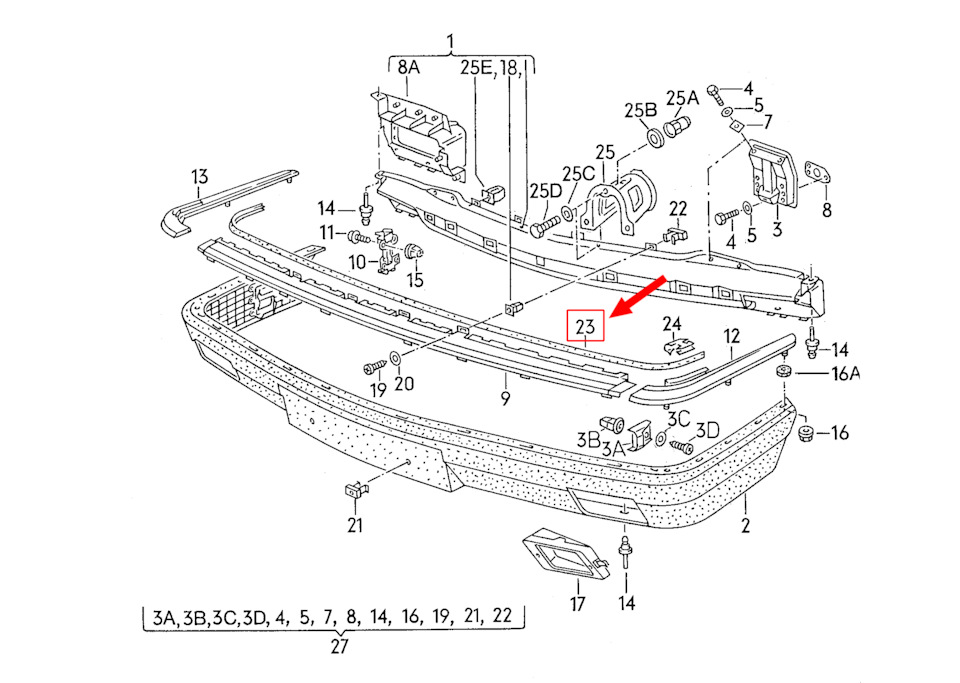

Ущільнювач за №23.
Які є варіанти?
1. Купівля запчастини.Каталожний номер ущільнювача 443807669A.Цінана нього просто кінська до непристойності.Від 1300 грн. На авто.Продо 1600 грн.
2. Хтось підбирає універсальні гумові ущільнювачі.Мені цей варіантвзагалі не сподобався.Гума? Таке.
3. Останній варіант (і найкращий для мене), це — 3D друк. pla, petg, nylon) в районі 50 грн.(135 руб.) Плюс години дві намоделювання деталі.Очевидно я вибрав саме цей варіант.
Знімаю розміри з оригіналу.

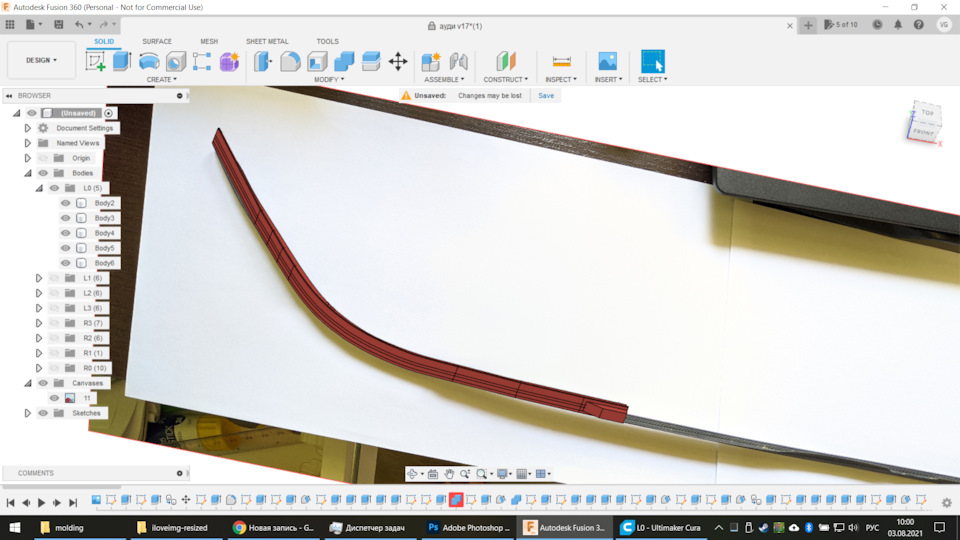

Беру шматок ущільнювача, що залишився, фотографую і починаюмоделювати деталь. Благо живим залишився край, з якого можна точнозняти кут повороту ущільнювача. Далі все просто, — заміряю загальнудовжину ущільнювача вже на авто, другий кут повороту отримую звіддзеркаленого першого кута.

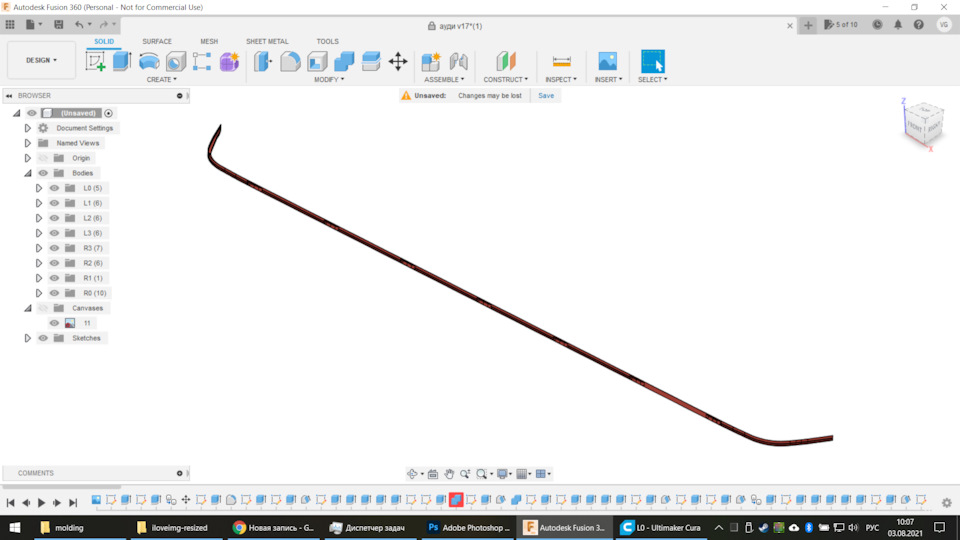

Майже готовий ущільнювач. Вирішити питання нарізки деталі начастини з подальшим легким складанням ущільнювача. Ідеальнозвичайно було б друкувати цілком, але у будь-якого принтера існуютьобмеження по області друку (тут у нагоді вісь Y на метри два вдовжину :)). Тому нарізаю ущільнювач на 8 частин, при цьому додаючисполучні напрямні для легкого та швидкого складання деталі.>

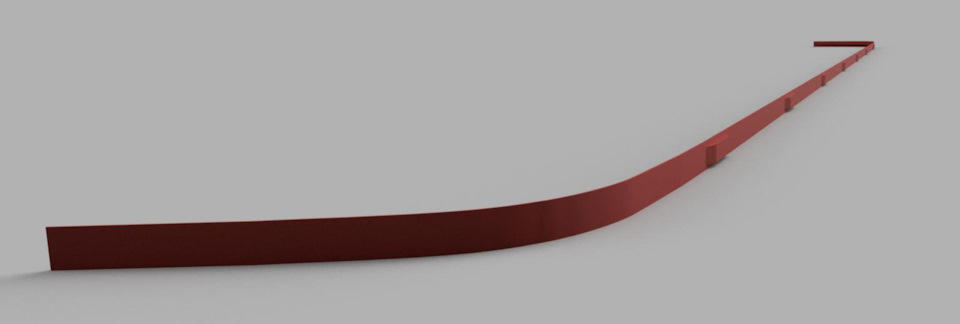

Ущільнювач повністю.

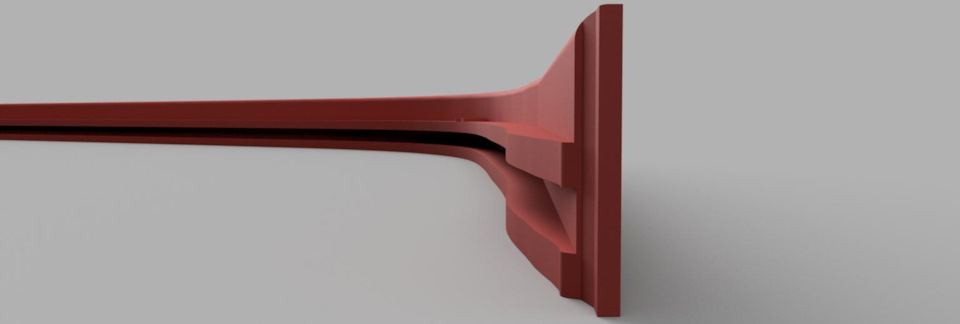

Внутрішня частина.
З'єднувачі\направляйки.
Всі частини пронумеровані всередині. Не заплутаюся при збиранні.Виглядає начебто все добре. Друкую перші дві частини та порівнюю зоригіналом.
Меджик.
Надрукував супер, як і очікувалося.
Відповідає оригіналу. Інші частини пішли до друку. Ущільнювачсохне. Завдяки напрямним ущільнювач збирається дуже рівним. Клеїтипластик найкраще дихлоретаном чи космофеном. Хрін відірвеш. Далізачистка дрібною шкіркою, ґрунтовка, фарбування.
Ідеально зайняв своє місце.
Ще такий ракурс.
Що за підсумком?
На моделювання витратив близько 2-х годин. Друк 8 частин зайнявблизько 10 годин шаром 0.2. Собівартість пластику + електрики +ґрунтовки + фарби + клею = близько 50-70 грн. (135-190 руб.). Робиву Fusion360. Проект із вихідними залив на Thingiverse —www.thingiverse.com/thing:4923529 (або завантажити архівом (GoogleDrive)). Є у мене ще кілька проектів пов'язаних з 3д печаткою дляоселедець. За наявності вільного часу поститиму результати надрайві. На початку заголовка завжди буде абревіатура "FDM". Всімудачі! Завжди перед печаткою чужого проекту робіть пробний друк, іпри необхідності вносьте зміни до проекту (є вихідник).Калібрування принтерів та пластики у всіх різні, тому і результатможе відрізнятися.
