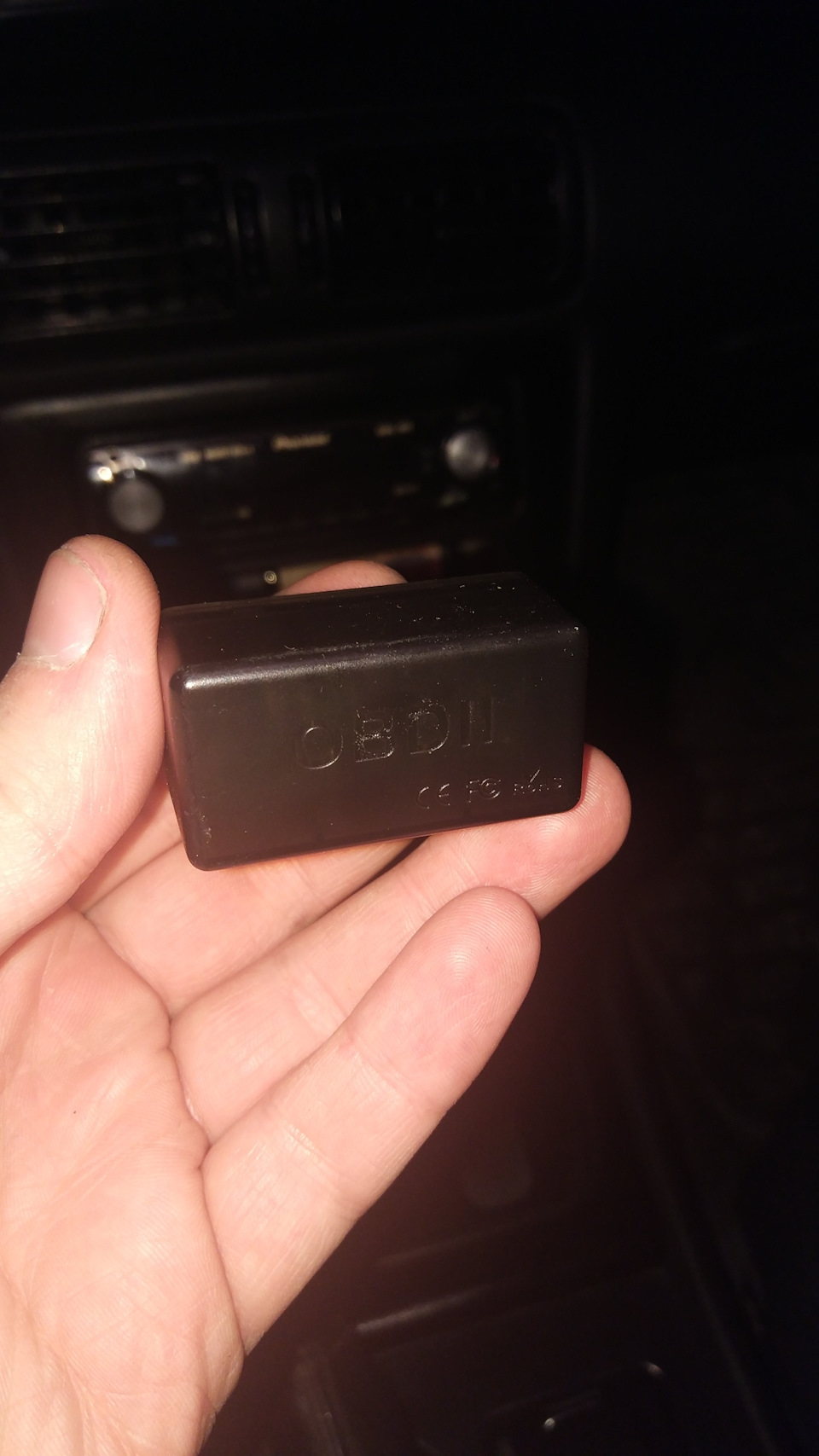

Як писав раніше — спочатку купив сканер ELM327 v1.5 перший-ліпший івін відмовився працювати з Forscan (точніше форскан відмовився зним працювати😀). На форумах пишуть що є правильні китайські ЄЛМки іє палені.Остання мені і дісталася.Тому замовив на Алі "якісну"ЕЛМку (на чіпі PIC18F25K80) і до неї перехідник з OBD2 на маздовські17pin.
ELM327
17pin Mazda
OBD2

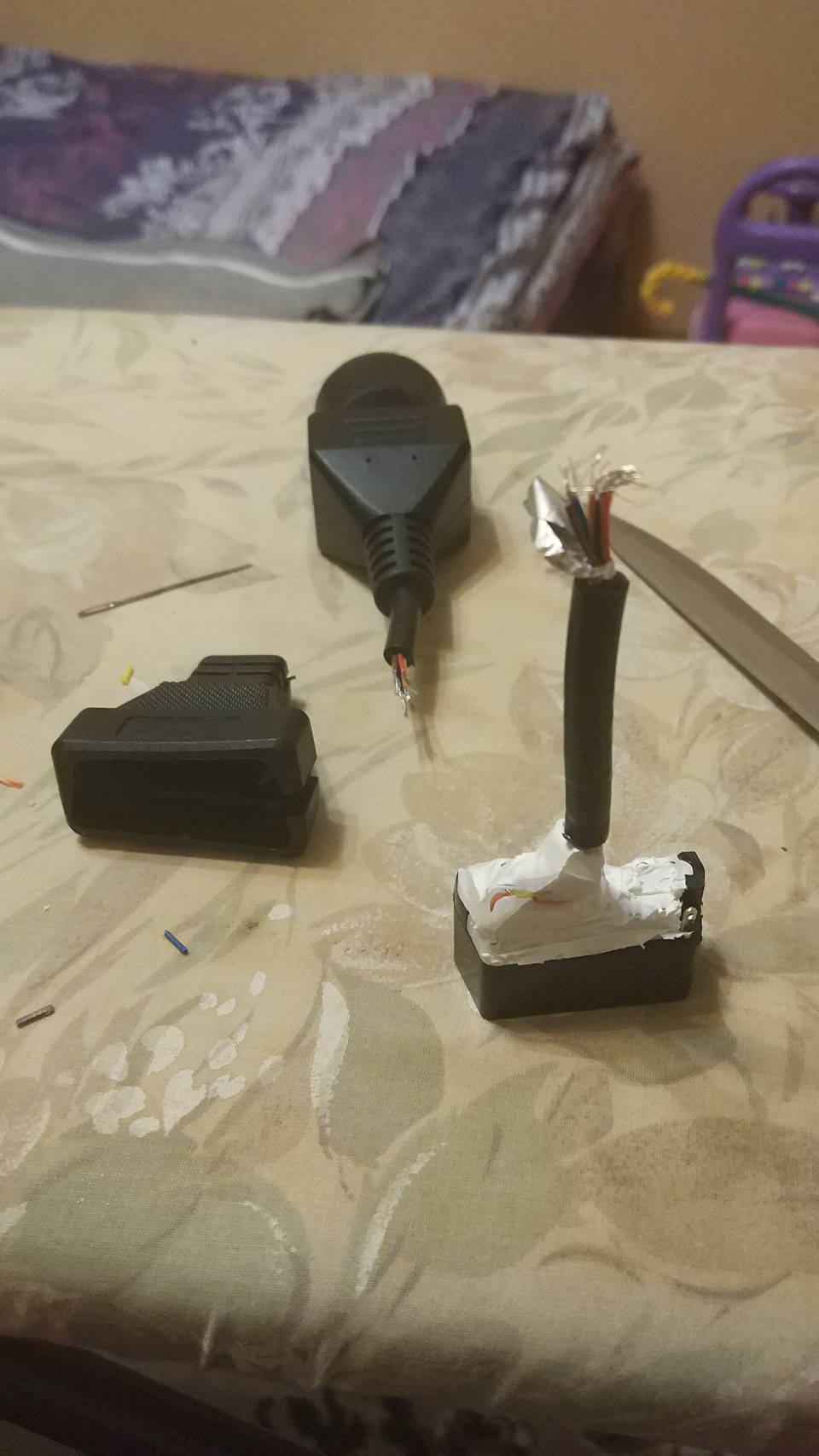

Зрозуміло, перехідник не підійшов по розпинці — перепаяв:

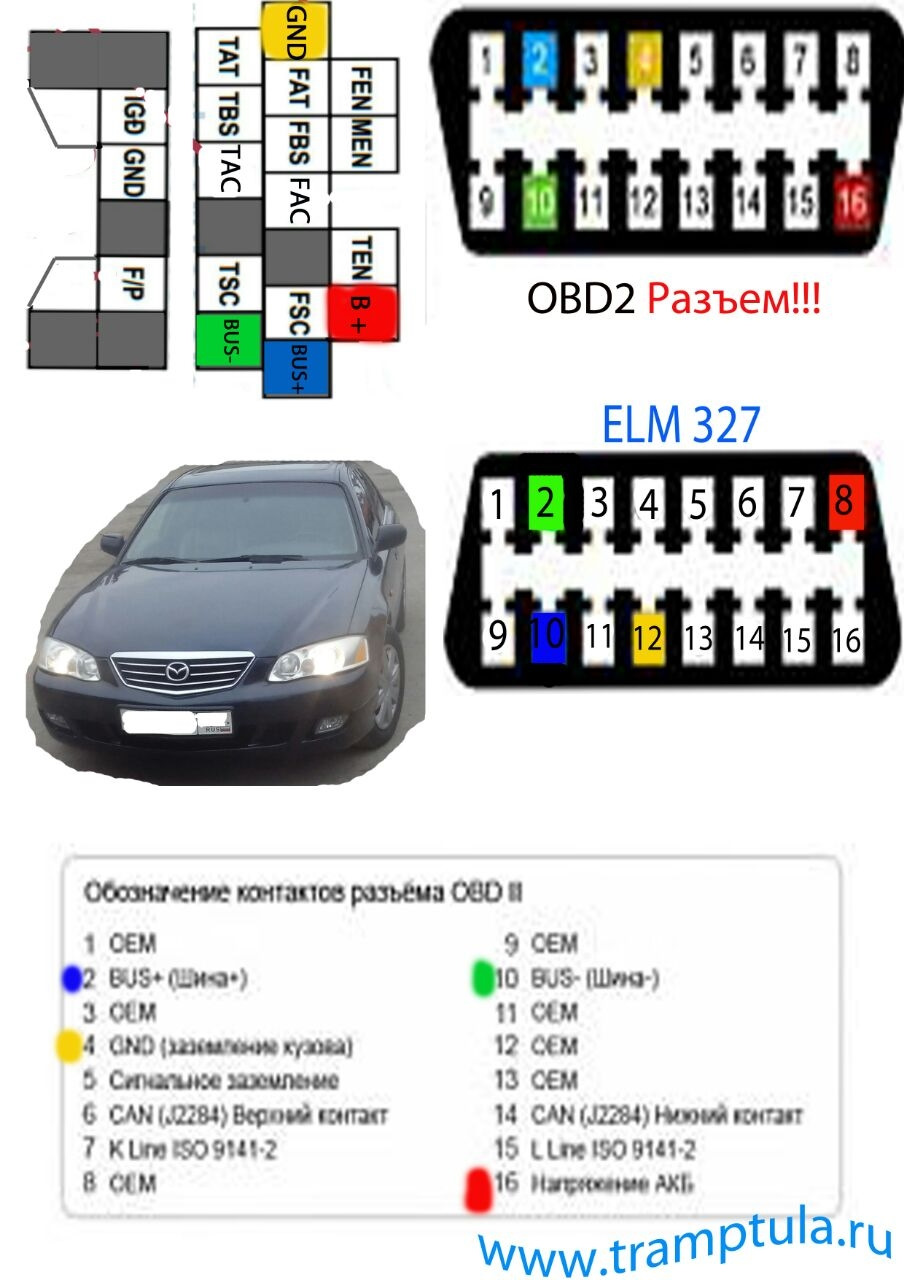

Контакти залиті якимось клеєм. Для моєї авто підключення йшло законтактами Bus+ і Bus- (пін KLN відсутня), відповідно докартинки:

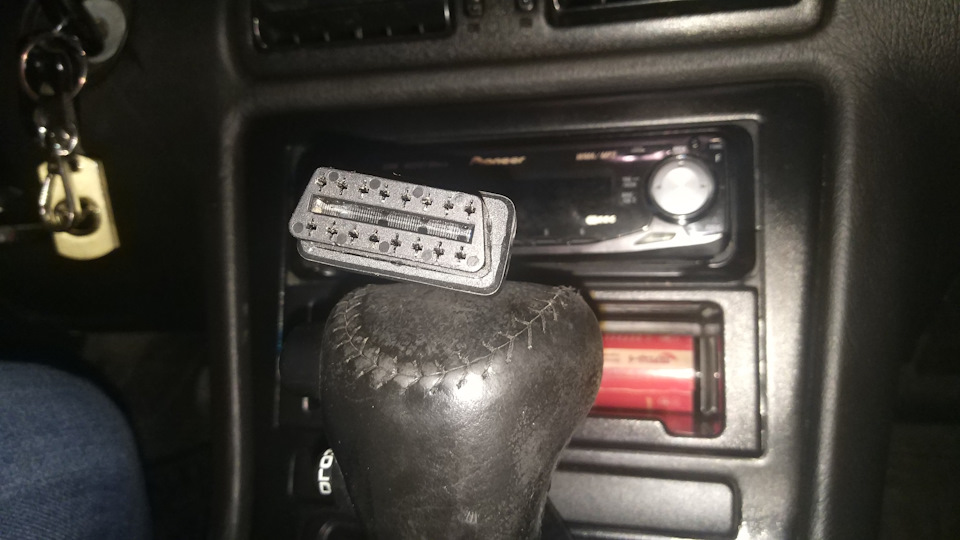

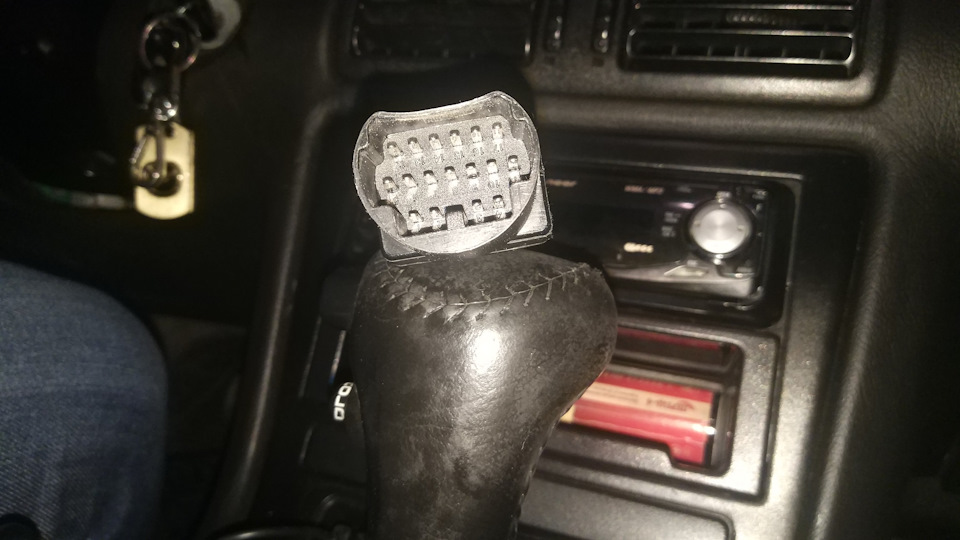

Для дроту використовував кручену пару.У роботі виглядає осьтак:
>
У роботі
Така конфігурація працює з Forscan без проблем, читає помилки блокууправління двигуном.В моєму випадку виявлено такі помилки:
Є над чим працювати; -)
Коментарі17
Чот я пробував у себе підключити, так і не вийшло.
Є 2 варіанти підключення. Пробували обидва?
Ну завтра спробую, як у тебе на фото.
Чесно я вже не пам'ятаю, де й дивився, завтра спробую як у тебе
До речі, за цим посиланням що скинув, я і підключав, не вийшло
Подивися, які ПІНи є у твоєму роз'єми. У мене є BUS+ і BUS- (дивись на схемі де розташовані), але немає MEN (фізично в ПІНі відсутній контакт). Тоді має підключатися як у мене. І навпаки, якщо ні бас+ і бас-, то має бути МЕН і потрібно шукати причину...
Здрастуйте не допоможеш з кодами 11 13 14 21 15 14 17
А як переробити допоможи будь ласка
Там за посиланням все розписано. Я навіть не знаю що додати. Перехідник - не обов'язково відразу робити. Для одного разу - візьми 3 проводи, з'єднай контакти як у схемі з посилання і пртвер чи начитає сканер авто
Перехідник треба переробити чи як
Подивлюся
Уминаючи їх два і мілер 2.3 є
Дай, будь ласка, свій номер я зателефоную точніше обесню
Програми не бачать машину навіть немає сигналу
Який рік випуску, який там роз'єм?
1999 167 л 2.5 як у тебе
У мене 2.3. Подивися в роз'ємі, у тебе є пін KLN?
