Думаю, вже все в курсі, що до наших машинок можна підключатисячерез діагностичний роз'єм і зчитувати інфу через пк. Ось кількаприкладів:раз і два.

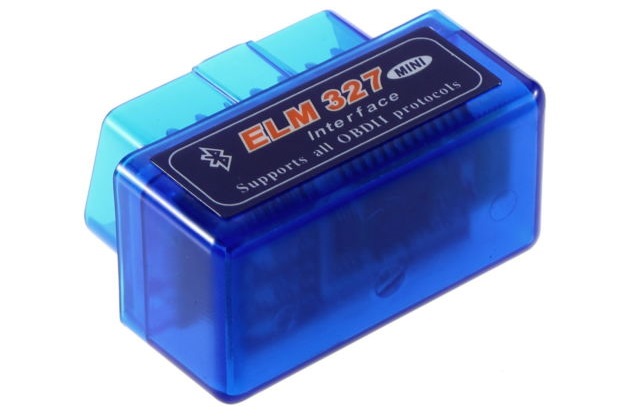

Було вирішено перевірити працездатність цього підключення.На aliбув куплений ось такий блютуз адаптер
ELM327 V1.5 OBD2 II Bluetooth

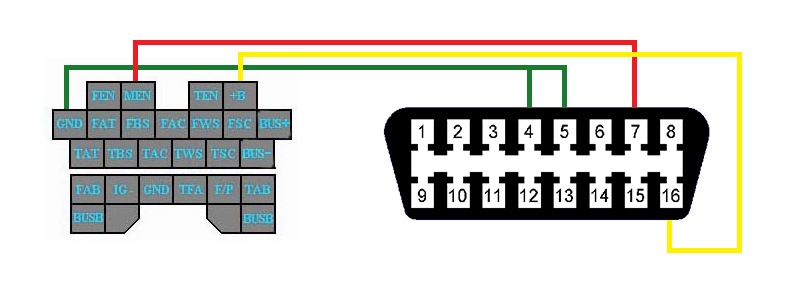

і китайський перехідник, який, як і очікувалося, опинився зрозпинуванням від балди, заморочуватися не став — обрізав дроти, подзвонив, знайшов потрібні, підключив за схемою:16
16 > -> +В - 12V
7 -> MEN - K Line ISO 9141-2
4, 5 -> GND — Земля

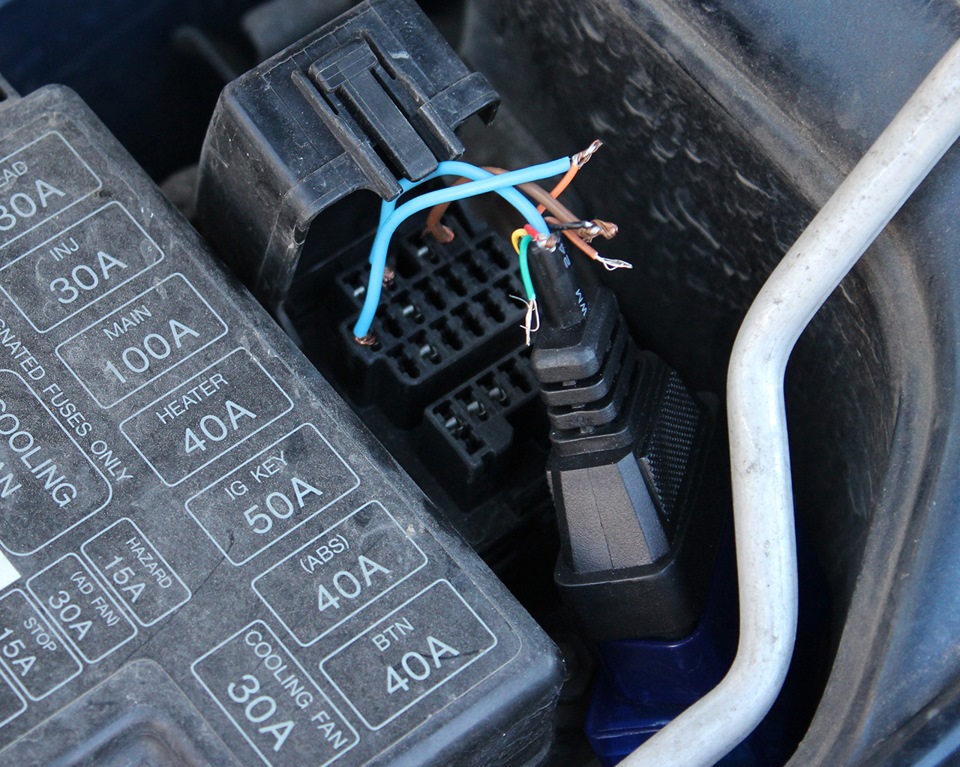

Вийшло якось так:Ось такий колгосп
На ноут ставимо програмуліну Forscan, єдину яка за відгуками вдалозчитує показання з машини., але й працездатність усіх я неперевіряв).

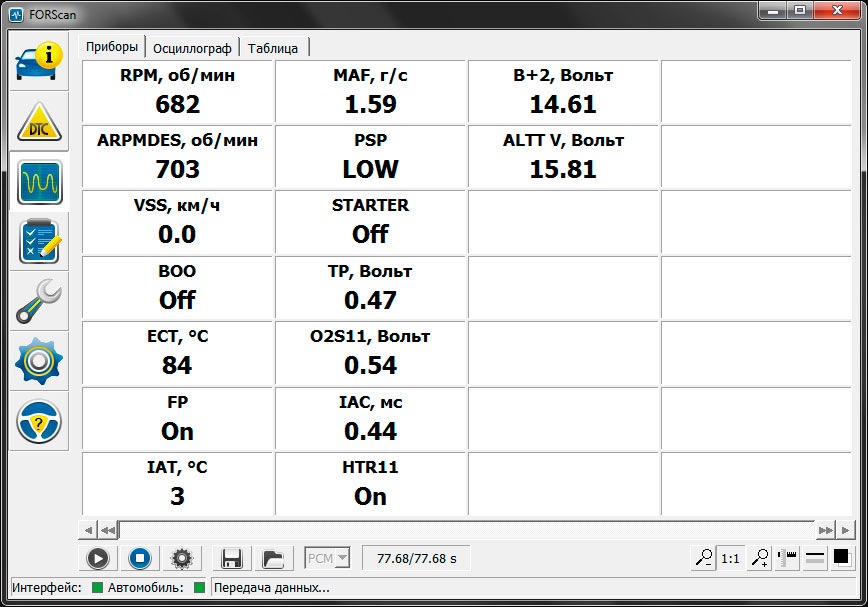

Екран з датчиками можна налаштувати

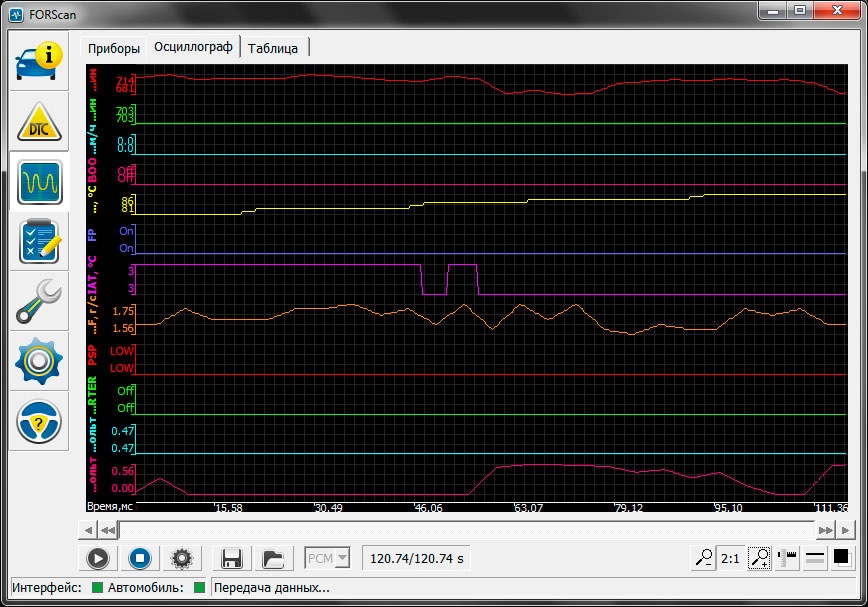

Графіки в реальному часі — круто!
Пояснення до позначень
Все було б добре, якби не кілька неприємних моментів…
1. Проблема в низькій швидкості передачі даних По суті програмазчитує дані, суб'єктивно, близько 3 разів на секунду. Цього будедостатньо, якщо вам потрібно бачити лише кількість обертів аботільки поточну швидкість, але якщо ви налаштуєте свій екран мінімумна 5-10 датчиків, то отримуватимете пристойну затримку з оновленнямінформації на екрані.
2. Поки що не вдалося прочитати помилки.
У мене несправний ABS. Через OBD поки що не вдалося прочитатижодної помилки. Пише, що помилок нема. Є підозра, що це стосуєтьсялише помилок ABS, оскільки цей модуль має окремі мізки.
3. Немає робочої програми під Android або iOS
Була ідея вмонтувати китайський планшетник на андроїді, щоб він мігвидавати будь-яку корисну інформацію про машину на екран. З OBD2теоретично відкривалися широкі можливості, проте виявилося, що крімForscan жодна інша програма ні на якій ОС наші мазди не читає. Що, дізнавшись специфіку цих команд можливо навчити інші прогипрацювати з нашими машинами. Але листування з розробниками androidдодатків і сидіння годинами з OBD консоллю в машині нічого не дала.А в тих.Підтримці Forscan сказали, що проект закритий і секретівсвого успіху вони розкривати не збираються. Офіційна відповідь відFORScan Team про програми для мобільних систем.
Версія для Android знаходиться в розробці.Пріоритети та порядоквиходу мобільних версій:iOS, Android, WinPhone 8.
> По термінах сказати складно, тому що в даний час проектрозробляється у вільний час і у цей час важкопрогнозується.Планували випустити до Нового Року, але на жаль вжене встигаємо.Хоч би iOS встигнути видати до цьогочасу.< /< /p> i>
З повагою,
FORScan Team”
UPD 2. Програми під мобільні ОС будуть платними. :)
Android версія зараз знаходиться на стадії бетатестування:forscan.org/forum/viewtopic.php? f=12& t=983
ЯКІ МАШИНИ ЧИТАЮТЬСЯ ПО OBD? ЧОМУ МОЯ МАЗДА НЕ ЧИТАЄТЬСЯ? Деякіавто не можливо діагностувати в такий спосіб. В основному церестайлінгові моделі (були випущені після 1996 року). Непрямоюознакою читання машини через OBD служить наявність 5 вольт, наконтакті KLN або MEN (див. Картинку на початку запису). Всезалежить від версії ЕБУ, яку можна дізнатися з маркування на самомублоці. Наступні блоки успішно читаються OBD адаптером:MitsubishiElectric part no. > Mitsubishi Electric part no.:E2T86886M3Z5B5-18-881С
А ці НЕ читаються:
Mitsubishi Electric part no.:E2T81671M Z509-18-881B
ЯКИЙ ПРОТОКОЛ ВИКОРИСТОВУЄТЬСЯ?
/p>
"в даний час проект розробляється у вільний час і у цього часуважко прогнозується. Планували випустити до Нового Року, але, нажаль, вже не встигаємо. Хоч би iOS встигнути видати до цьогочасу.
UPD 2. Програми під мобільні ОС будуть платними. Androidверсія зараз знаходиться на стадії бетатестування:forscan.org/forum/viewtopic.php? f=12& t=983
ЯКІ МАШИНИ ЧИТАЮТЬСЯ ПО OBD ЧОМУ МОЯ МАЗДА НЕ ЧИТАЄТЬСЯ?
ознакою читаності машини через OBD служить наявність 5 вольт, наконтакті KLN або MEN (див. Картинку на початку запису). OBDадаптер:
Mitsubishi Electric part no.:E2T86886M, Z5B5 18 881A
Mitsubishi Electric part no.:E2T86886M2 Z5B5-18-881B
Mitsu no.:E2T86886M3 Z5B5-18-881С
А ці НЕ читаються:
Mitsubishi Electric part no.:E2T81671M Z509-18-881B
ЯКИЙ ПРОТОКОЛ ВИКОРИСТОВУЄТЬСЯ?
Приблизно K-Line ISO 9141-2 FORD< br> В даний час проектрозробляється у вільний час і у цього часу важко прогнозується.Планували випустити до Нового Року, але, на жаль, вже не встигаємо.Хоч би iOS встигнути видати до цього часу.
UPD 2. Програми під мобільні ОС будуть платними. Androidверсія зараз знаходиться на стадії бетатестування:forscan.org/forum/viewtopic.php? f=12& t=983
ЯКІ МАШИНИ ЧИТАЮТЬСЯ ПО OBD ЧОМУ МОЯ МАЗДА НЕ ЧИТАЄТЬСЯ?
ознакою читаності машини через OBD служить наявність 5 вольт, наконтакті KLN або MEN (див. Картинку на початку запису). OBDадаптер:
Mitsubishi Electric part no.:E2T86886M, Z5B5 18 881A
Mitsubishi Electric part no.:E2T86886M2 Z5B5-18-881B
Mitsu no.:E2T86886M3 Z5B5-18-881С
А ці НЕ читаються:
Mitsubishi Electric part no.:E2T81671M Z509-18-881B
ЯКИЙ ПРОТОКОЛ ВИКОРИСТОВУЄТЬСЯ?
Приблизно K-Line ISO 9141-2 FORD< br> Z5B5 18 881A
Mitsubishi Electric part no.:E2T86886M2 Z5B5-18-881B
Mitsubishi Electric part no.:E2T86886M3 Z5B5-18-881С
НЕ читаються:
Mitsubishi Electric part no.:E2T81671M Z509-18-881B
ЯКИЙ ПРОТОКОЛ ВИКОРИСТОВУЄТЬСЯ? <
Приблизно K-Line ISO 9141-2 FORD
"Z5B5 18 881A
Mitsubishi Electric part no.:E2T86886M2 Z5B5-18-881B
Mitsubishi Electric part no.:E2T86886M3 Z5B5-18-881С
НЕ читаються:
Mitsubishi Electric part no.:E2T81671M Z509-18-881B
ЯКИЙ ПРОТОКОЛ ВИКОРИСТОВУЄТЬСЯ? <
Приблизно K-Line ISO 9141-2 FORD
