Нарешті зібрав собі споттер для кузовного ремонту . Комплектуючим:

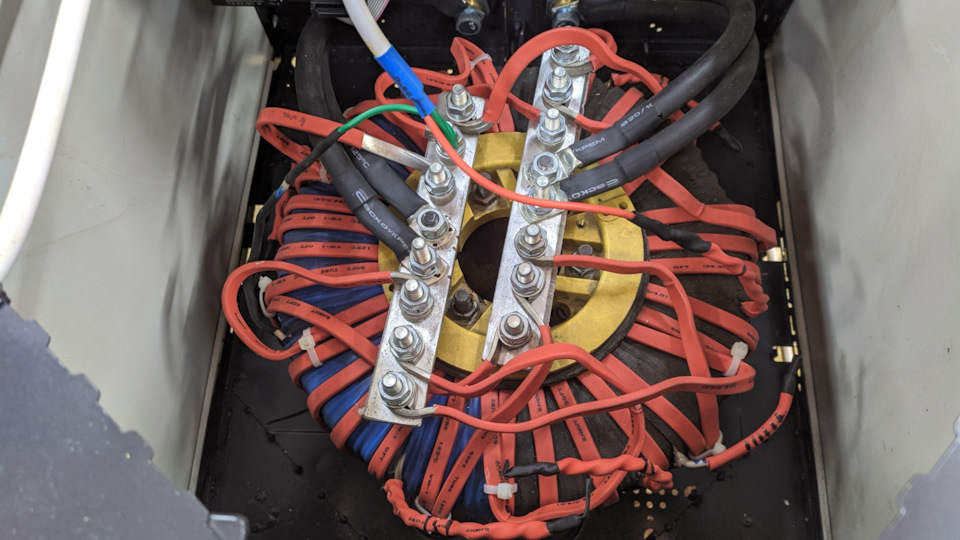

- ♥️ серце апарату - Тороїдальний сердечник (геометричні розміри точно не скажу, мотав його років 5 тому для напівавтомата) на потужність порядку 4.5-5 кВт.
Первинна обмотка намотана дротом ПВ-1 2.5 кв.Мм.
Вторинна обмотка - алюмінієва шина 25 кв.Мм, 6 обмоток по 5 витків кожна.
Вихідна напруга 5.5 В.
Струм вторинної обмотки поміряти нічим.Вимірював струм у первинній обмотки в режимі короткого замикання 21 А.

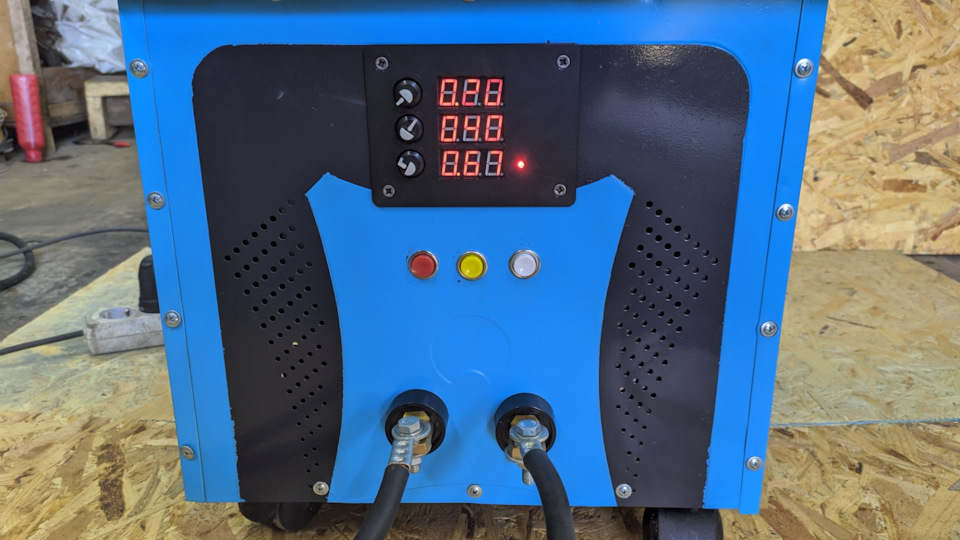

індикацією параметрів на сегментних дисплеях, регулювання та керування за допомогою потенціометрів і кнопок.

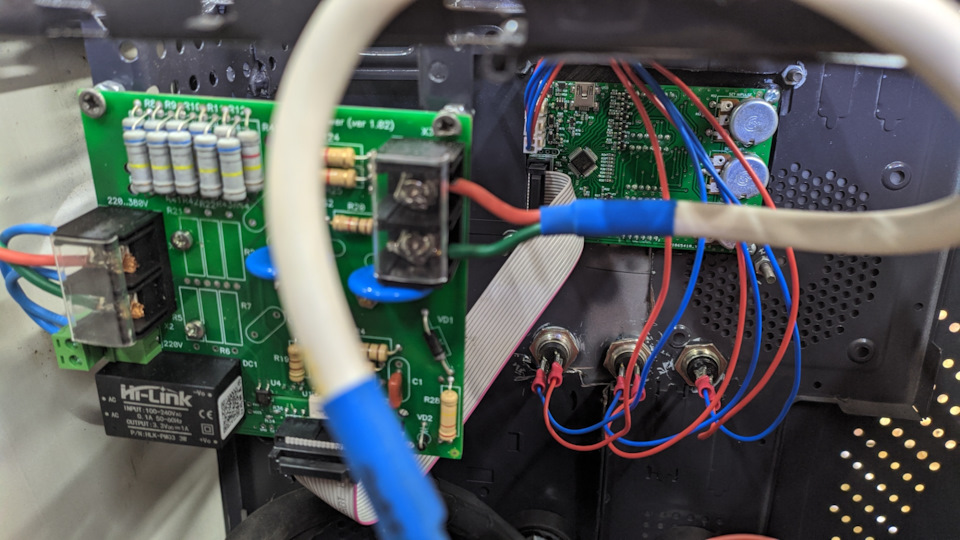

Плата має три режими:Авто, ручний імпульс і прогрів. Відбувається у момент переходу через нуль змінної напруги. Менше просадок мережі.

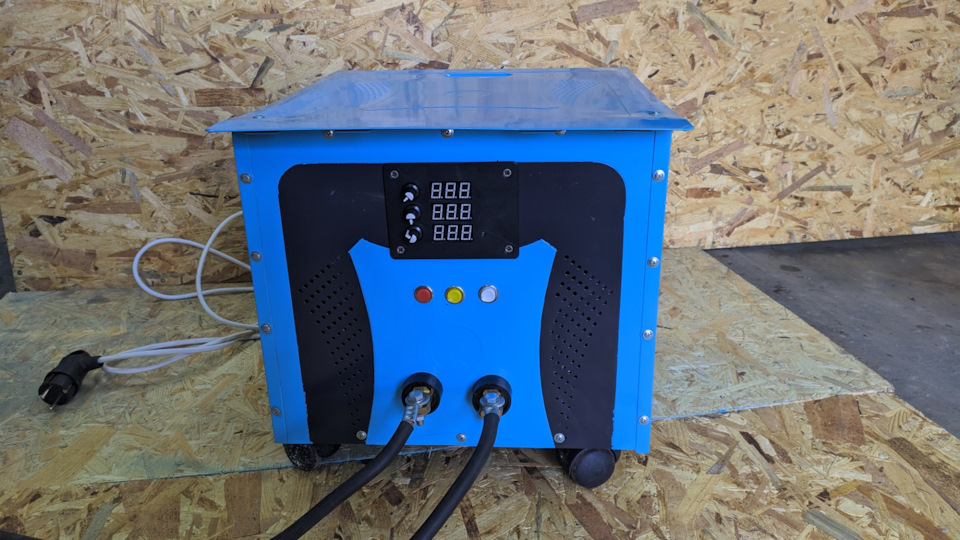

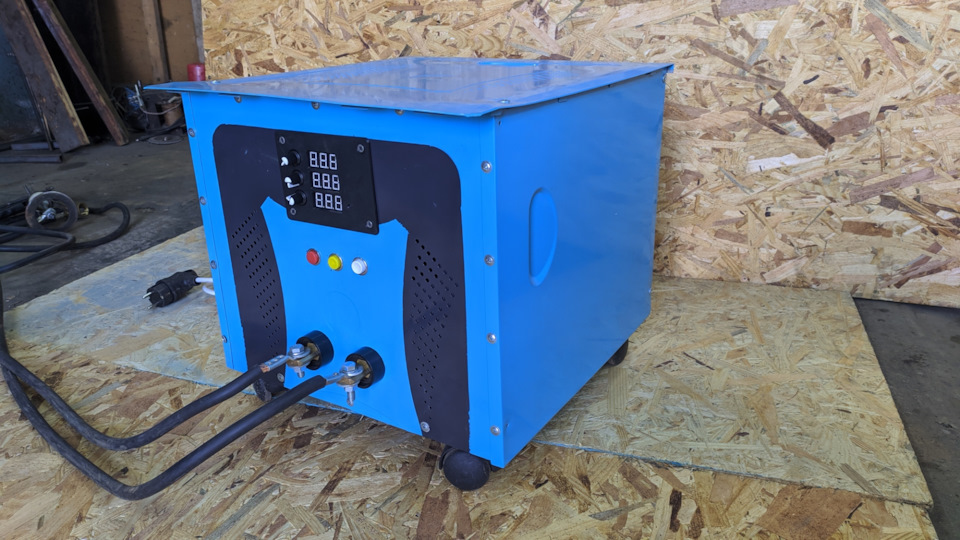

Плата купувалася готова. . Трохи зменшено розміри, прироблено колеса і пофарбовано. Силові проводи КГ 35 кв.Мм для роботи пулером вистачає за очі, довжина 2.5 м. Зовнішню жерсть можна рихтувати на налаштуваннях імпульс - 0.1 с, потужність - 45 %.
Залишилося доробити оснащення, зворотний молоток, міст тощо.
