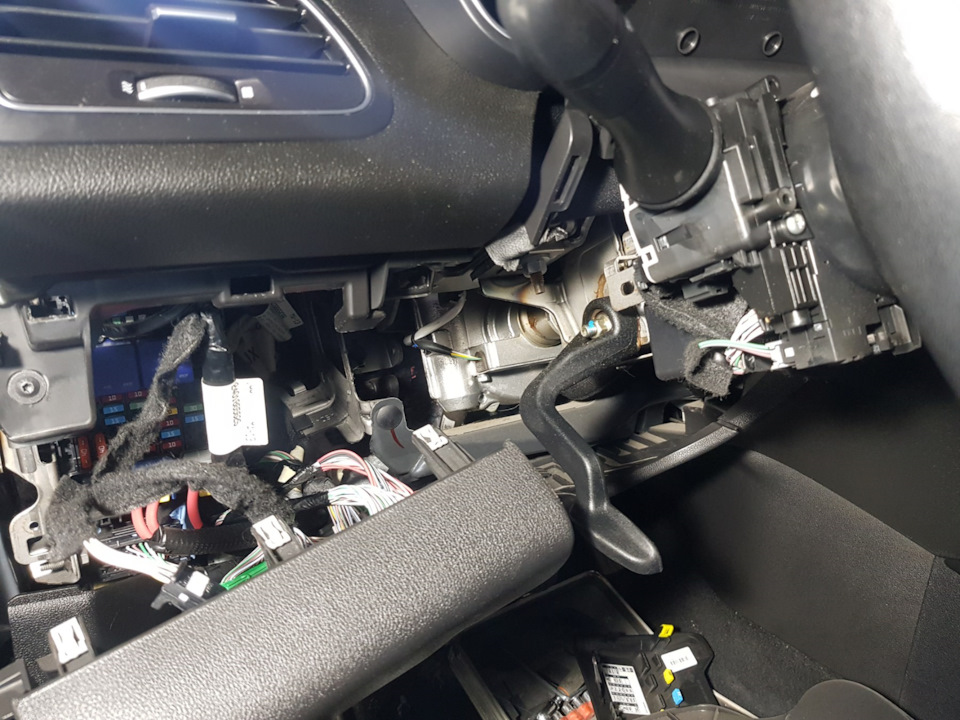

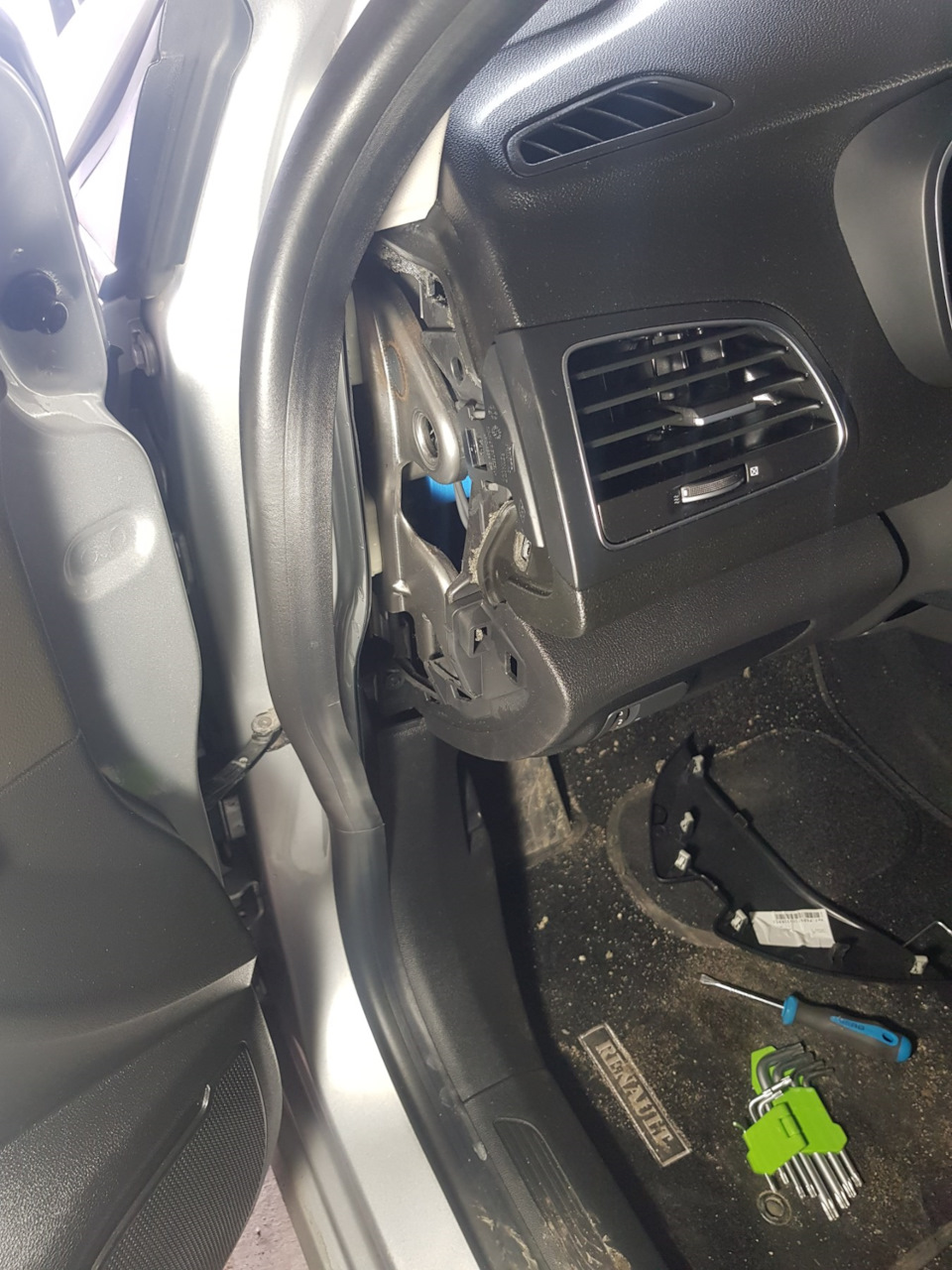

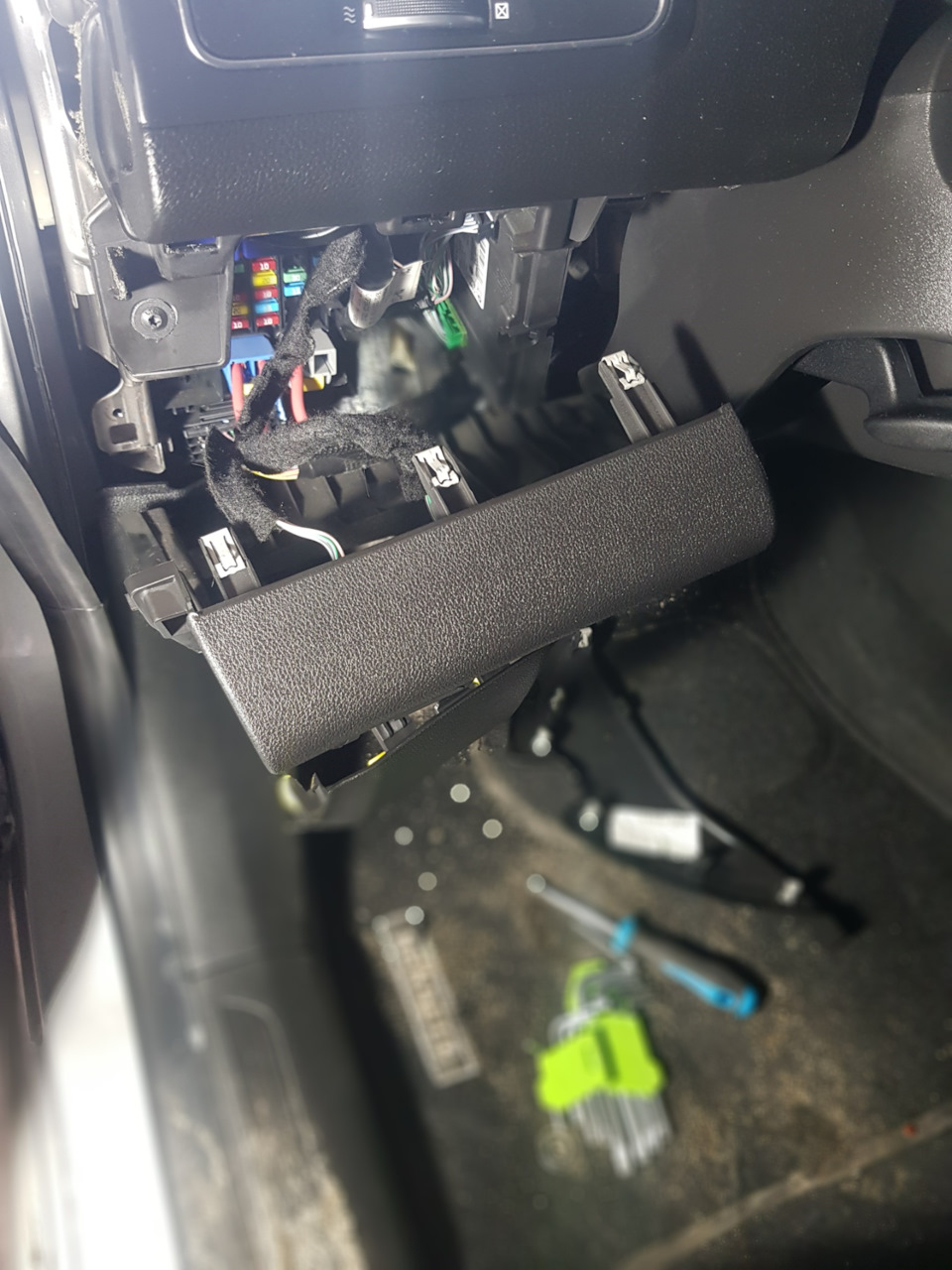

1. Торпедо Для цього треба частково зняти ущільнювач дверей.пластмасська велика, так само відключаємо два роз'єми зліва (одинна регуляторі фар, інший - хз від чого).3. Щоб її повністю зняти явідкрутив два шурупи під кермом і зняв нижнє облицювання рульовоїколонки (видно на попередньому фото), а так само відчепив довгупластмаску, яка знаходиться вздовж тунелю, на якому знаходитьсяручка КПП Соррі, але фото не зробив. >
4. Відкручуємо гвинт, що кріпить блок управління і витягуємо його (це є в мануалі від Старлайн). У результаті вийшло щось таке.

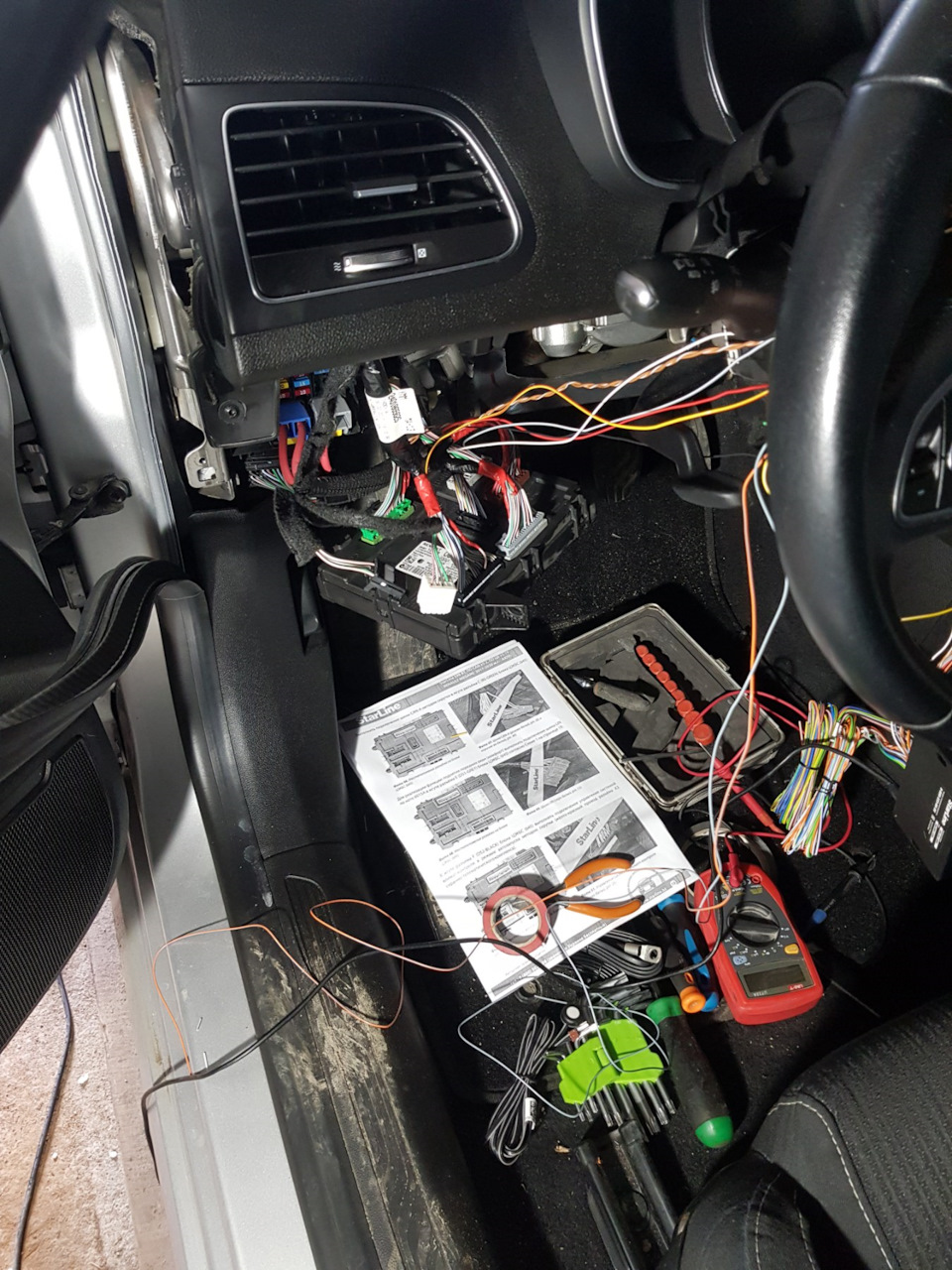

5. Підключаємо дроти по мануалу. Але з цим у мене виникли проблеми (про це згодом).
6. GPS модуль я поставив у короб плафона. Він легко відкривається ітам місця достатньо. Кабель до модуля теж прокладається легко -вздовж лівої сторони лобового скла.
7. Кудись прикріпити кнопку і прокласти кабель до основногоблоку.
8. Поставити сирену під капот. Місце позначено у мануалі. Тудиставити не надто зручно, але цілком можливо. Благо робити це требараз. А тепер починається геморой; -)

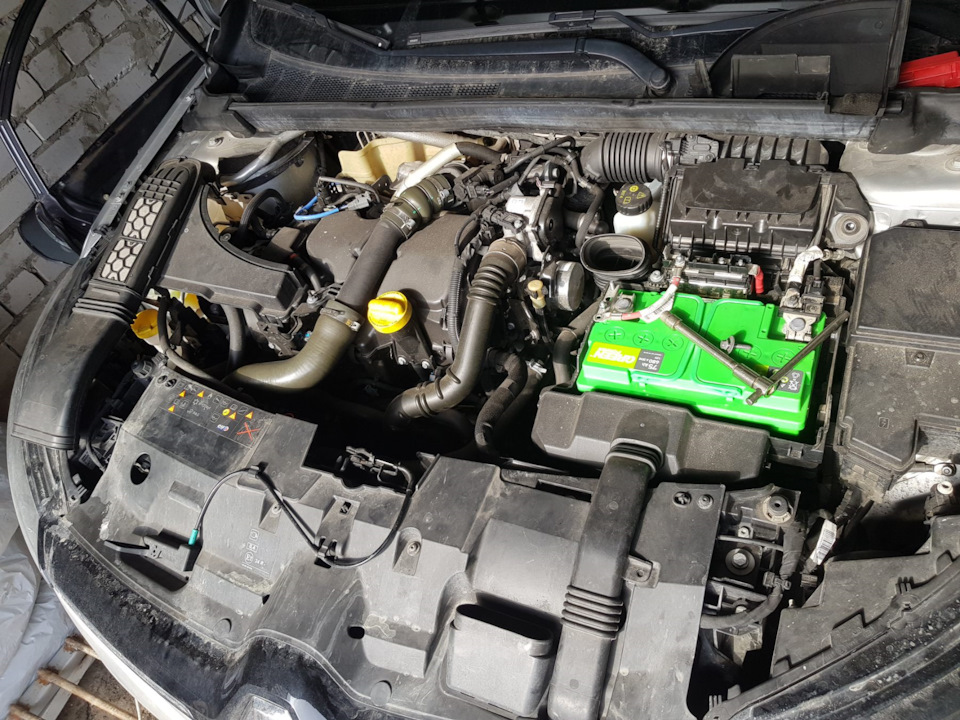

9. Треба прокласти кабель датчика температури двигуна, провід насирену і, можливо, провід для кінцевика капота (якщо штатновідсутня). Щоб це зробити треба 9.1. Зняти основний повітропровід (просто)
9.2. Зняти дод. Повітропровід, який праворуч від основного (думаю, обдує блок упорскування)
9.3. Зняти велику кришку акумулятора (на клямках)
9.4. Відключаємо акумулятор, відкручуємо його кріплення та виймаємойого 9.5. Відкручуємо блок запобіжників (згори від акумулятора —один болт)
9.6. Відкручуємо блок упорскування (знизу від акумулятора — дваболти)
9.7. Відкріплюємо джгут проводів, який йде до коробу акумулятора ізнімаємо короб акумулятора (5 болтів - три в днищі, 2 - убоковині)
9.8. Послаблюємо хомут повітроводу від фільтра до двигуна
9.9. Знімаємо гофротрубу воздуховода
9.10. Знімаємо повітряний фільтр. На ньому є датчик - теж требавідключити та відкріпити кабель.
9.11. За повітряним фільтром є гумовий ущільнювач. Через ньогопрокладаємо потрібні кабелі. 9.12. Прокладаємо провід до сирени (мені вистачило ледве-ледь) і, якщо треба, до кінцевика капота.
9.13. Встановлюємо датчик температури двигуна на патрубокохолодження. Місце вказано у мануалі.
Геморой №2
9.14. Збираємо все назад.
10. Тепер можна зібрати і салон.
11. Підключаємо акумулятор і можна дивитися що вийшло.
А тепер проблеми.
1. Якось поки що незрозуміло як воно працює зі штатною сигналкою.Напевно, я щось не так запрограмував. Встає на охорону, як тількиспрацьовує штатна сигналка (або натиснув на кнопку або пішов). Але, коли підходиш до машини, сигнал не відключається незважаючи на те, що функція "вільні руки" включена. Але вимикається, якщо знімати зохорони кнопкою штатного ключа.
2. Під час підключення проводів до блоку виникли непонятки. ЛанцюгLIN повинен по мануалу підключатися до сіро-білого дроту роз'єму.Але їх там два. На фото – це середній провід групи з трьох дротів.Але 15-й пін роз'єму в мене - це крайній провід групи. Можливо, через те, що я підключив цей ланцюг не так, вікна пересталипідніматися. РІШЕНО
3. За мануалом пропонують помістити блок за панель запобіжників. Умене це не вийшло – щось місця там мало. Тому прикидайте за місцемкуди помістити блок.
4. Щось працює дистанційний запуск. Можливо, ще не розібрався.Підсумок на сьогоднішній день. Воно якось усе працює. Частково.Завтра розбиратимуся. До речі, чомусь сигналка не відображається насайті. Хоча – у мережі. Та до сайту була прив'язана. РІШЕНО —прив'язав ще раз.
"місце вказано у мануалі.
Геморой №2
9.14. Збираємо все назад.
10. Тепер можна зібрати і салон.
11. Підключаємо акумулятор і можна дивитися що вийшло.
А тепер проблеми.
1. Якось поки що незрозуміло як воно працює зі штатною сигналкою.Напевно, я щось не так запрограмував. Встає на охорону, як тількиспрацьовує штатна сигналка (або натиснув на кнопку або пішов). Але, коли підходиш до машини, сигнал не відключається незважаючи на те, що функція "вільні руки" включена. Але вимикається, якщо знімати зохорони кнопкою штатного ключа.
2. Під час підключення проводів до блоку виникли непонятки. ЛанцюгLIN повинен по мануалу підключатися до сіро-білого дроту роз'єму.Але їх там два. На фото – це середній провід групи з трьох дротів.Але 15-й пін роз'єму в мене - це крайній провід групи. Можливо, через те, що я підключив цей ланцюг не так, вікна пересталипідніматися. РІШЕНО
3. За мануалом пропонують помістити блок за панель запобіжників. Умене це не вийшло – щось місця там мало. Тому прикидайте за місцемкуди помістити блок.
4. Щось працює дистанційний запуск. Можливо, ще не розібрався.Підсумок на сьогоднішній день. Воно якось усе працює. Частково.Завтра розбиратимуся. До речі, чомусь сигналка не відображається насайті. Хоча – у мережі. Та до сайту була прив'язана. РІШЕНО —прив'язав ще раз.
"місце вказано у мануалі.
Геморой №2
9.14. Збираємо все назад.
10. Тепер можна зібрати і салон.
11. Підключаємо акумулятор і можна дивитися що вийшло.
А тепер проблеми.
1. Якось поки що незрозуміло як воно працює зі штатною сигналкою.Напевно, я щось не так запрограмував. Встає на охорону, як тількиспрацьовує штатна сигналка (або натиснув на кнопку або пішов). Але, коли підходиш до машини, сигнал не відключається незважаючи на те, що функція "вільні руки" включена. Але вимикається, якщо знімати зохорони кнопкою штатного ключа.
2. Під час підключення проводів до блоку виникли непонятки. ЛанцюгLIN повинен по мануалу підключатися до сіро-білого дроту роз'єму.Але їх там два. На фото – це середній провід групи з трьох дротів.Але 15-й пін роз'єму в мене - це крайній провід групи. Можливо, через те, що я підключив цей ланцюг не так, вікна пересталипідніматися. РІШЕНО
3. За мануалом пропонують помістити блок за панель запобіжників. Умене це не вийшло – щось місця там мало. Тому прикидайте за місцемкуди помістити блок.
4. Щось працює дистанційний запуск. Можливо, ще не розібрався.Підсумок на сьогоднішній день. Воно якось усе працює. Частково.Завтра розбиратимуся. До речі, чомусь сигналка не відображається насайті. Хоча – у мережі. Та до сайту була прив'язана. РІШЕНО —прив'язав ще раз.
"у мене це не вийшло – щось місця там мало. Тому прикидайте замісцем куди помістити блок.
4. Щось працює дистанційний запуск. Можливо, ще не розібрався.Підсумок на сьогоднішній день. Воно якось усе працює. Частково.Завтра розбиратимуся. До речі, чомусь сигналка не відображається насайті. Хоча – у мережі. Та до сайту була прив'язана. РІШЕНО —прив'язав ще раз.
"у мене це не вийшло – щось місця там мало. Тому прикидайте замісцем куди помістити блок.
4. Щось працює дистанційний запуск. Можливо, ще не розібрався.Підсумок на сьогоднішній день. Воно якось усе працює. Частково.Завтра розбиратимуся. До речі, чомусь сигналка не відображається насайті. Хоча – у мережі. Та до сайту була прив'язана. РІШЕНО —прив'язав ще раз.
