Плафон с5 на с4: Частина 2. Підключення

16.11.2014 — фуфлово підключив))) все виявляється набагато легше іпростіше… перепишу незабаром заново…

Відразу скажу, в електриці не фахівець, тільки вчуся, якщопомилки, не лайте, буду вдячний добрим порадам. Великий ліхтар, зоднією кнопкою який:

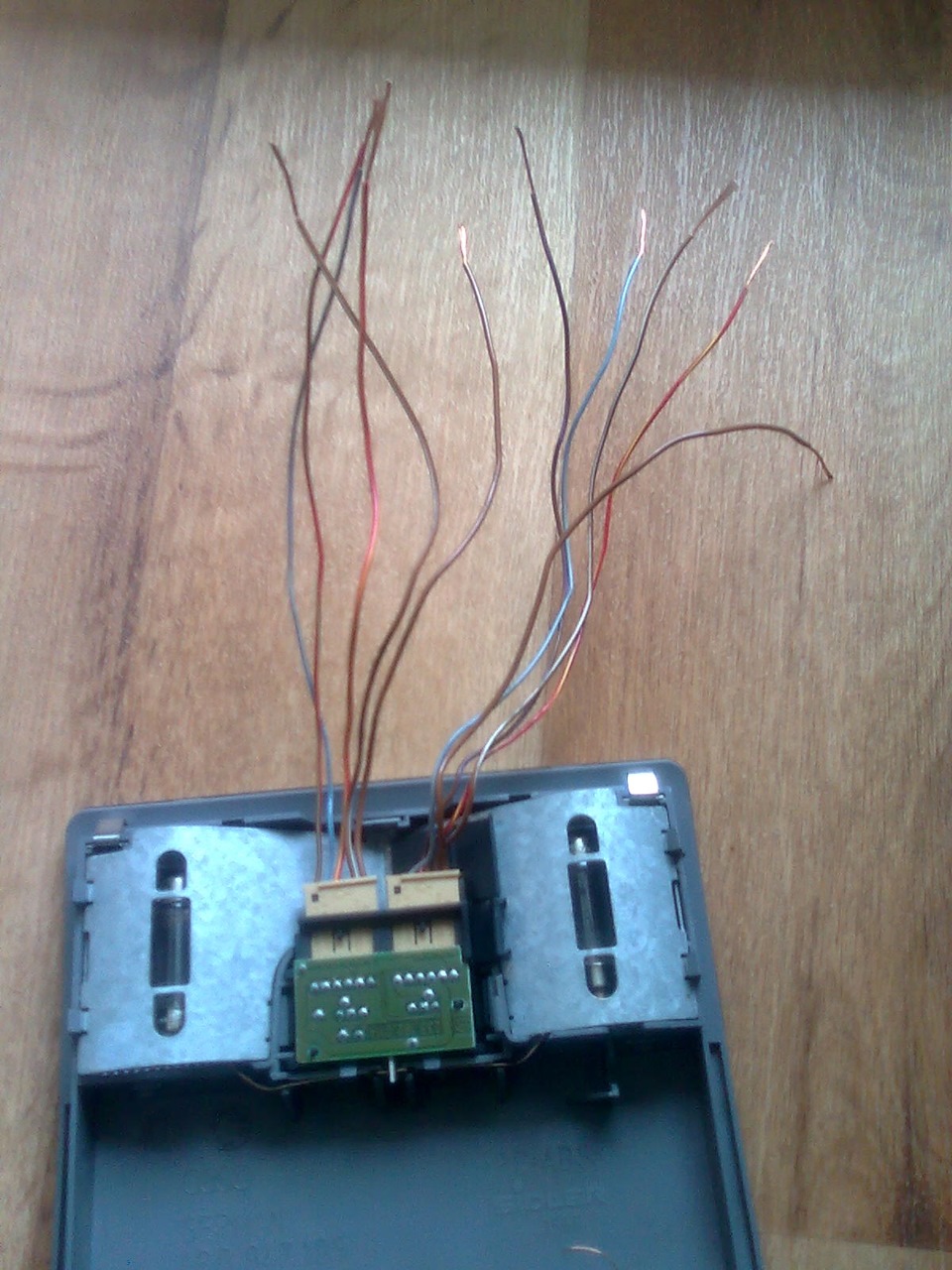

у моєму ліхтарі – два штекери – на кожному по 6 місць дляпідключення, але підключено по 5 проводів (може знати хто, навіщоще по одному місцю порожньому? ), на одному 6-й порожній, на другому- 3-й./>

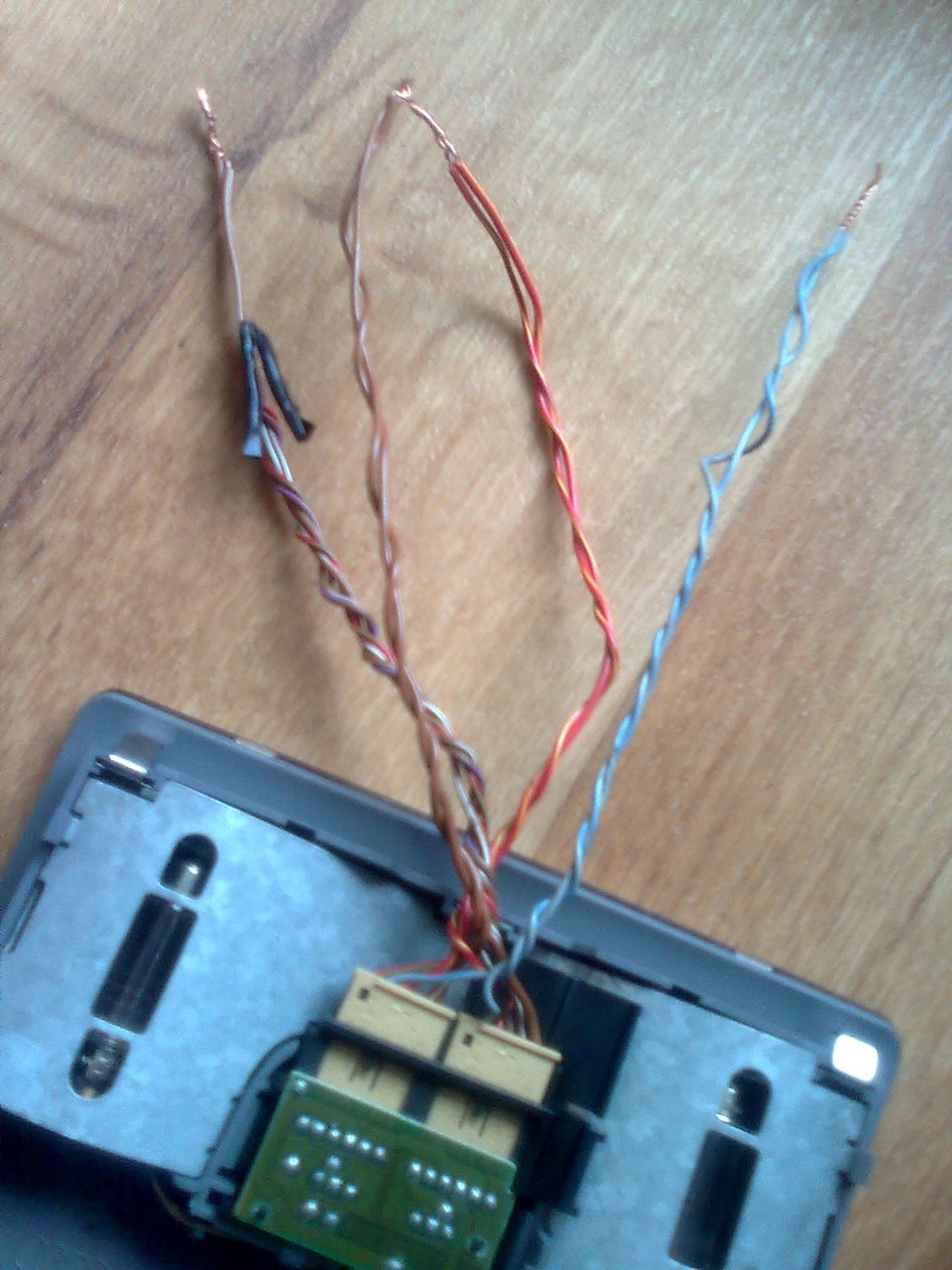

Основна маса, постійна:
— коричневі товсті (пара) - скрутив їх разом;
Маса при відчиненні дверей (потрібно заводить на кінцевик двері ятак розумію? ! ):
— коричневий тонкий (по товщині як і всі плюси) – лампочки приньому світять у будь-якому положенні кнопки.
- два коричневі з білою смужкою - ліхтар загоряється, коли кнопка врівному положенні;
- коричневий з синьою смужкою - лампочка з ним горить тільки приположенні кнопки в «І».
< 2) плюси «+»:
— сірі з синьою смугою (пара) – підсвічування кнопки (не зрозумію, навіщо 2 дроти – від одного і другого окремо світяться «О» та «І»). Можна підключити плюс від включення запалювання. Також можназапитати їх від склопідйомників, так, напевно, і краще буде;
— червоні з жовтою смугою (пара) – «+», при положенні кнопки в «І»— світять обидві лампочки;
< /p align="justify"> p>
Отже:
— в положенні «О» ліхтар світить якщо тільки підключений коричневийтонкий. При цій масі він постійно світить у будь-якому положеннікнопки! Собі цей проводок я не став підключати, заізолював. Припідключенні тільки двох товстих коричневих ліхтар світить лише вположенні кнопки «І». Коричневий з синьою смужкою виходить взагаліне потрібен? Тому що ліхтар при ньому світить лише при відкриваннідверей у положенні кнопки «І». Але в цьому положенні ліхтар і таксвітить при підключеній основній масі (пара товстих коричневих).Теж не підключав, заізолював;
Залишив на масу при відкриванні дверей лише два коричневі з білоюсмужкою.

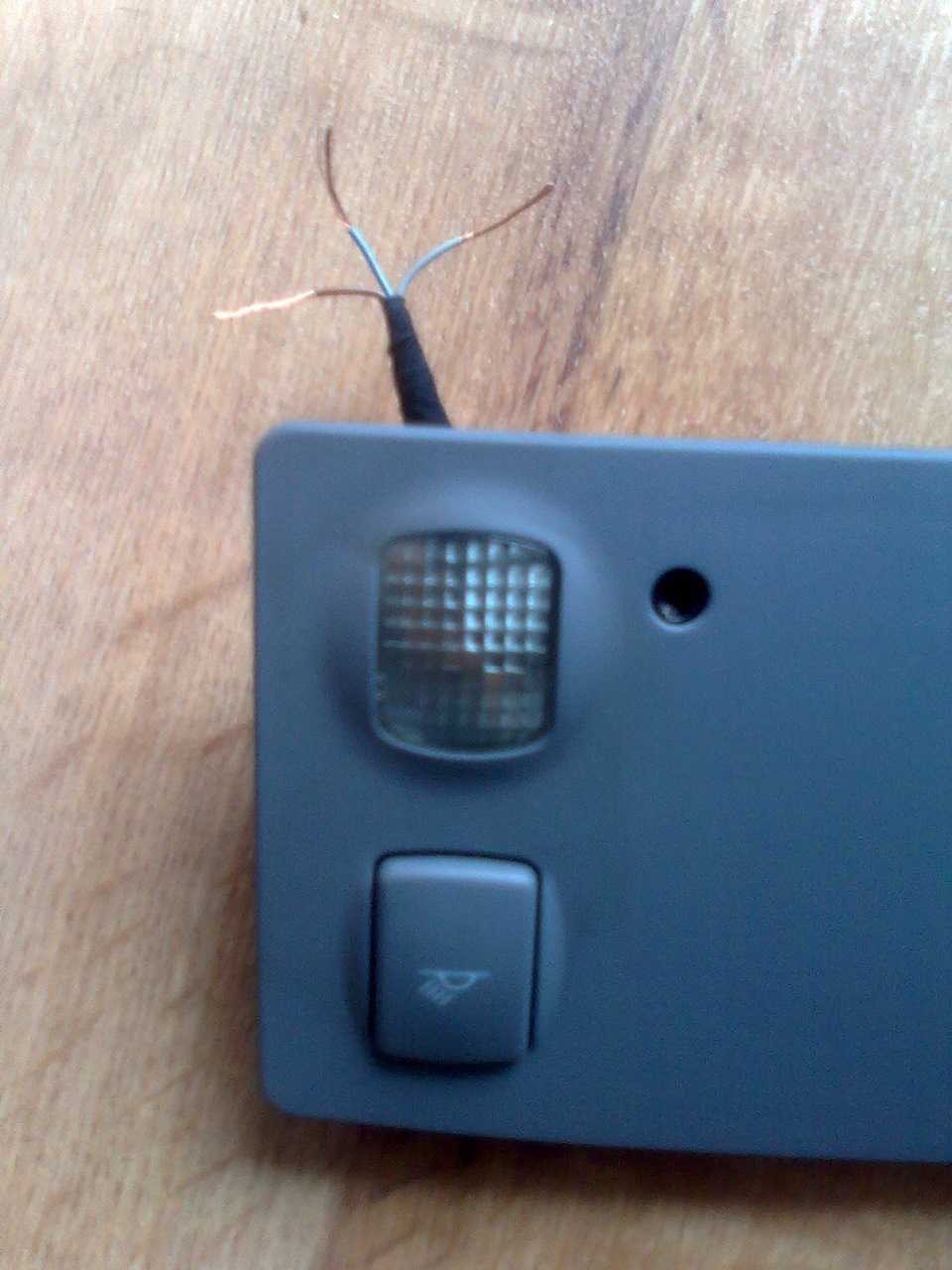

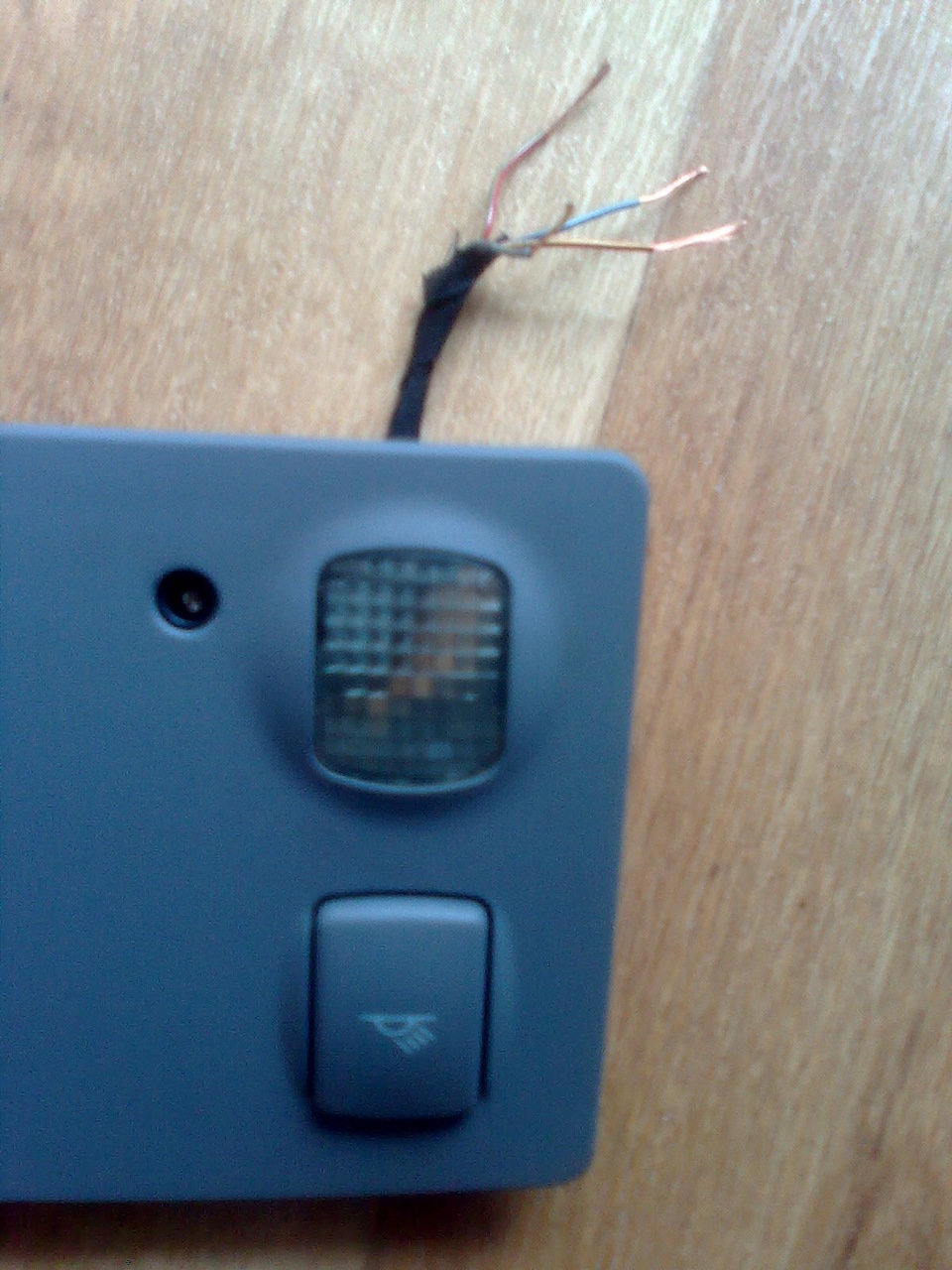

Другий ліхтар (з двома світильниками та діодиками) ):
1) ліва частина, три дроти:

— коричневий – маса
— два сірий з синьою смужкою – діодики світяться, що від одного, щовід другого, що колись разом скручені. Підключати треба на + відгабаритів. 2) права частина, чотири дроти:- коричневий - маса -червоний з жовтою смужкою - два наших ліхтарика;
— два сірих із синьою смужкою – підсвічування наших кнопок.Прикольна штука - це підсвічування відключається при одномунатисканні
Але тут відбулася запарка - прикрутив мінус ... Підключаю самікнопки і підсвічування кнопок на плюс - підсвічування не горить, натискаю на саму кнопку - сам ліхтарик вмикається, алепідсвічування так і не горить.
ВотЗеФак? !
Отдельно подаю «+» на підсвічування кнопок – горить, причому –натискаєш на копку – горять обидві, ще раз натискаєш –підсвічування кнопок на обох ліхтариках відключається …
Коли окремо подаю «+» (на підсвічування, або на самі ліхтарики) –працює. Одночасно - включаються тільки ліхтарики - підсвічування неоре.
Може хто що підказати з цього приводу? ! Чи я щось перемудрив? !
Підключив поки тільки підсвічування.
Ось як виглядає підсвічування вдень:

І вночі:

Ліхтар для задніх пасажирів (6 місць на фішці, але підключені зпроводами тільки перші п'ять. Може хто знає, чому абсолютно на всіхфішках по одному порожньому місцю? Може пов'язано з кузовом -седан/універсал? - мої ліхтарики з седана зняті. br/>
— товстий коричневий, постійна маса;
2) від дверей маса
— коричневий з синьою масою – ліхтар світить у будь-яких положенняхкнопки;
< br> — коричневий з білою смужкою – ліхтар світить у рівномуположенні кнопки (залишаю цю масу на відчинення дверей).
з жовтою смужкою – світять лампочки тільки в положенні кнопки«І»;
— сірий з синьою смужкою – підсвічування кнопочок, підключати напровід від габаритів.

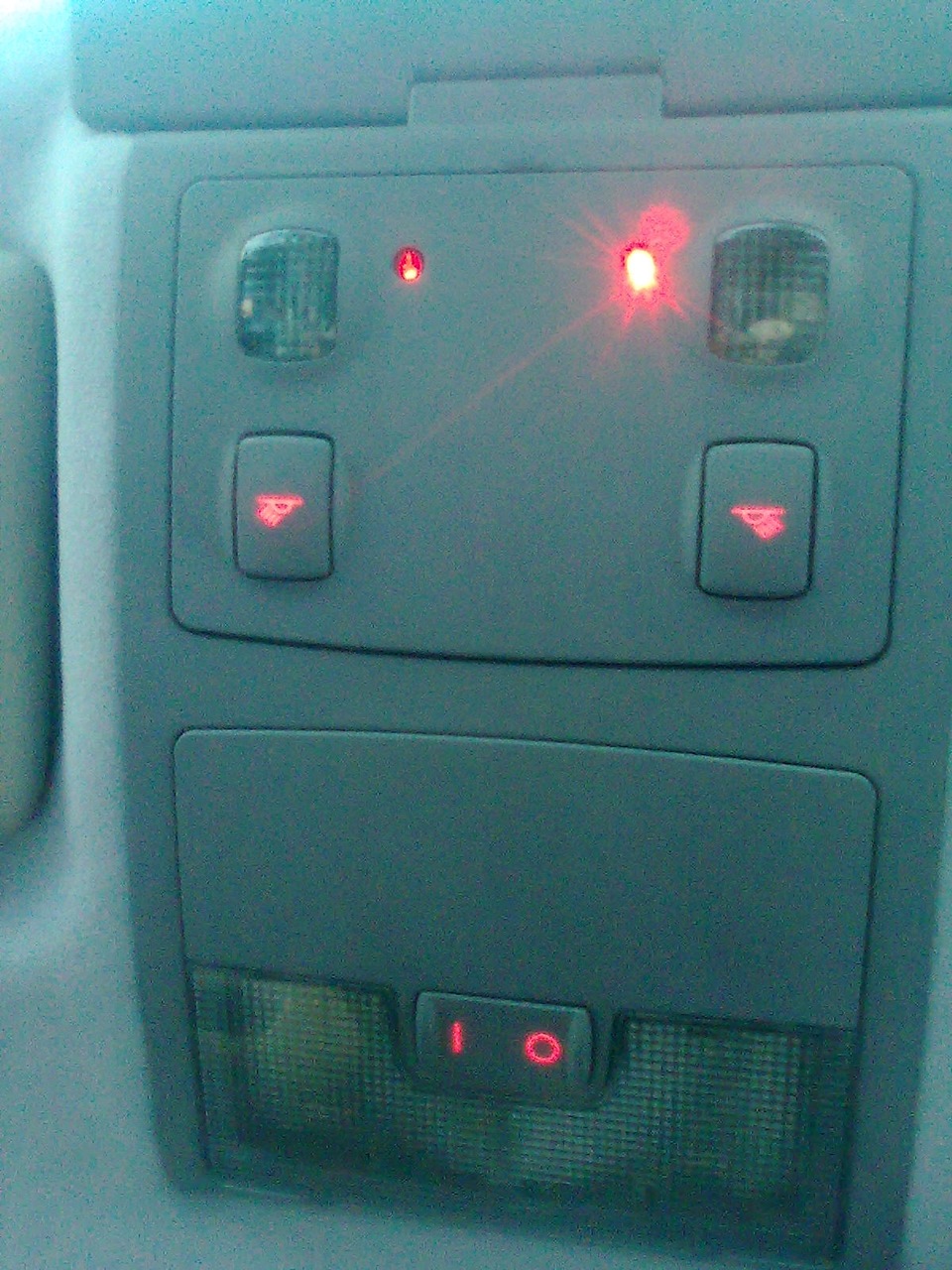

От підсвічування кнопочок з нього вночі:
З харчування. Ось наші дві фішки з рідного плафону:У першій тридроти вхідних. Якщо дивитися зліва від клямки фішки - то перший -це маса напевно з кінцевика дверей, тому що при відкриванні дверейна неї йшла напруга, але не те що в мережі, а 10.1 вольта, я його ікинув на масу відчинення дверей, що в плафоні :

Другий провід постійний плюс, з нього ще відходить плюс на світкозирків:

Третій – маса, на неї і підключав усю масу плафона.
Другий штекер – три пари проводів (дві чорних (напевно постійнамаса на всі чотири ліхтарики) і одна – чорні з білою смугою (напевно маса з відчинення дверей на два задніх тільки) – це наліхтарики, що в ручках у стелі, його я поки не підключив, ліхтарикизараз не працюють, треба мені в ньому трохи розібратися. Всепостійно світилося при включенні запалювання, спочатку думав так, зробити, потім думав запитати від кнопок склопідйомників, потім ужеподумав від габаритів - до лампочки підсвічування приладкипідключиться.. Але згадав - у мене ж автомат стояв. Приладці, дедублювало положення ручки АКПП, знайшов там провід підсвічуваннявід габаритів, і на нього прикрутився.Тепер все гуд - включаєшгабарити і відразу підсвічування кнопочок світиться)))
Вночі кльово, красиво)))
/>
Два цих діодика висвітлюють тьмяно-червоним місцем від підлокітникадо дефлекторів повітря на центральній консолі.

Пишіть, хто може допомогти порадою в допідключенні до кінцявже.
Ще й гачки нарешті встановив для бічних шторок. До речі, там 4прокладки для чотирьох гачків. Я ж логічно міркую під кожен гачок іпідклав по одній. Чіпляю шторку на гачки – вона криво, одна сторона«висить».
Треба під задні гачки відразу дві прокладки класти – тоді суперсидить, рівненько.

<
Зі шторками так затишно… Фотки салону поки не вилагоджую, він заразстрашненький – карти чорні, сидухи сірі з килимом і бардакпоки))))
Наступного місяця закину салон шкіряний, тоді вже.

Всім дякую! не ламайтеся)
