Усім привіт) поліз я значить підключати сигналку на своїй бісі, і виявив під торпедою в ногах водія дуже багато цікавого, так оттепер не можу зрозуміти що звідки і куди
<
Може хто знає допоможіть.
І так перше фото,

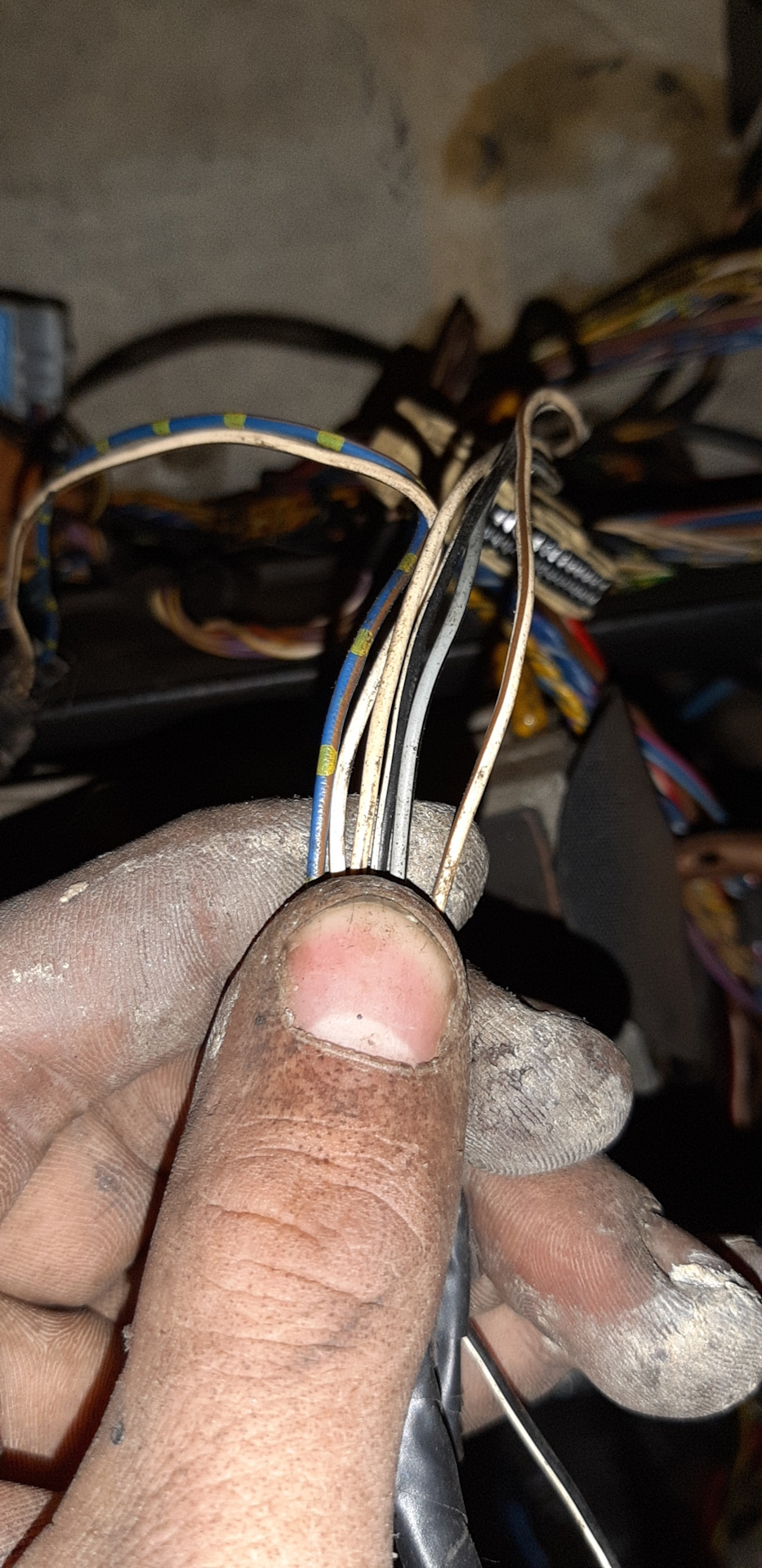

1 фото
6 дротів обрізані лежали під приладкою, два дроти з цього пучкайдуть на фішку 2 фото

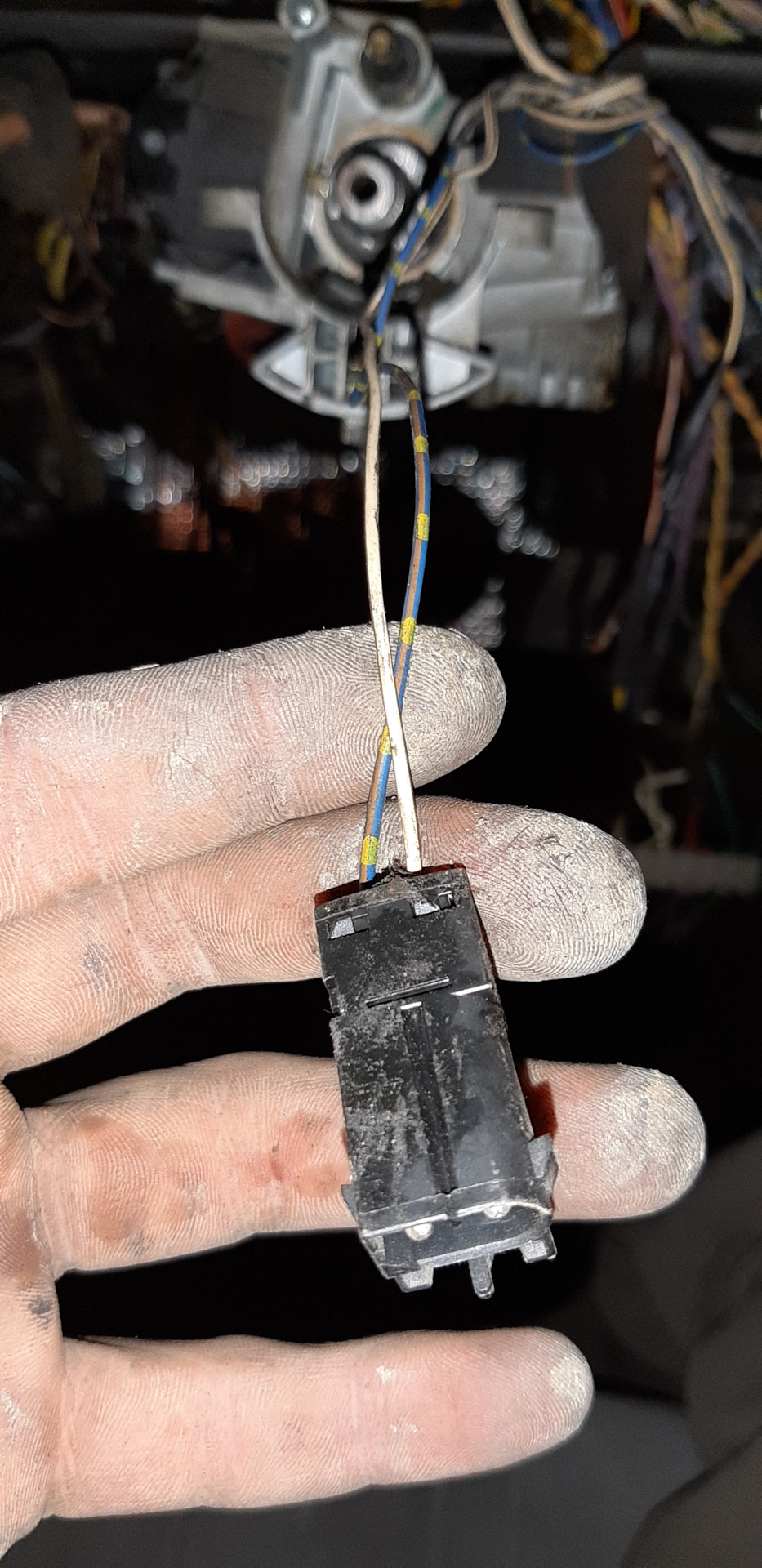

2 фото
3 фото фішка, з неї відрізні 4 дроти, два з них я знайшов, вонипросто ізольовані

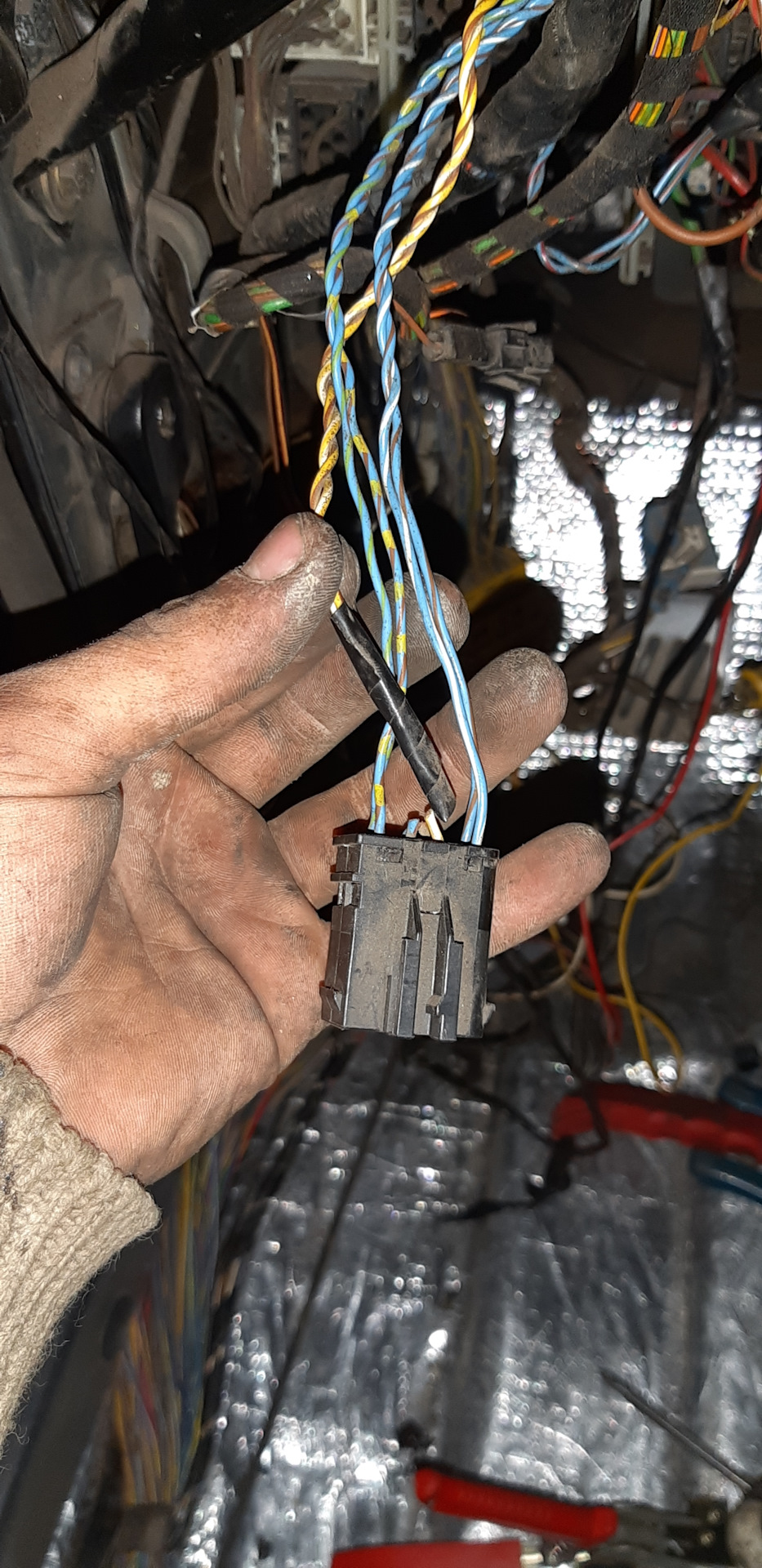

3 фото
І ось 4 фото, якісь роз'єми, для чого вони

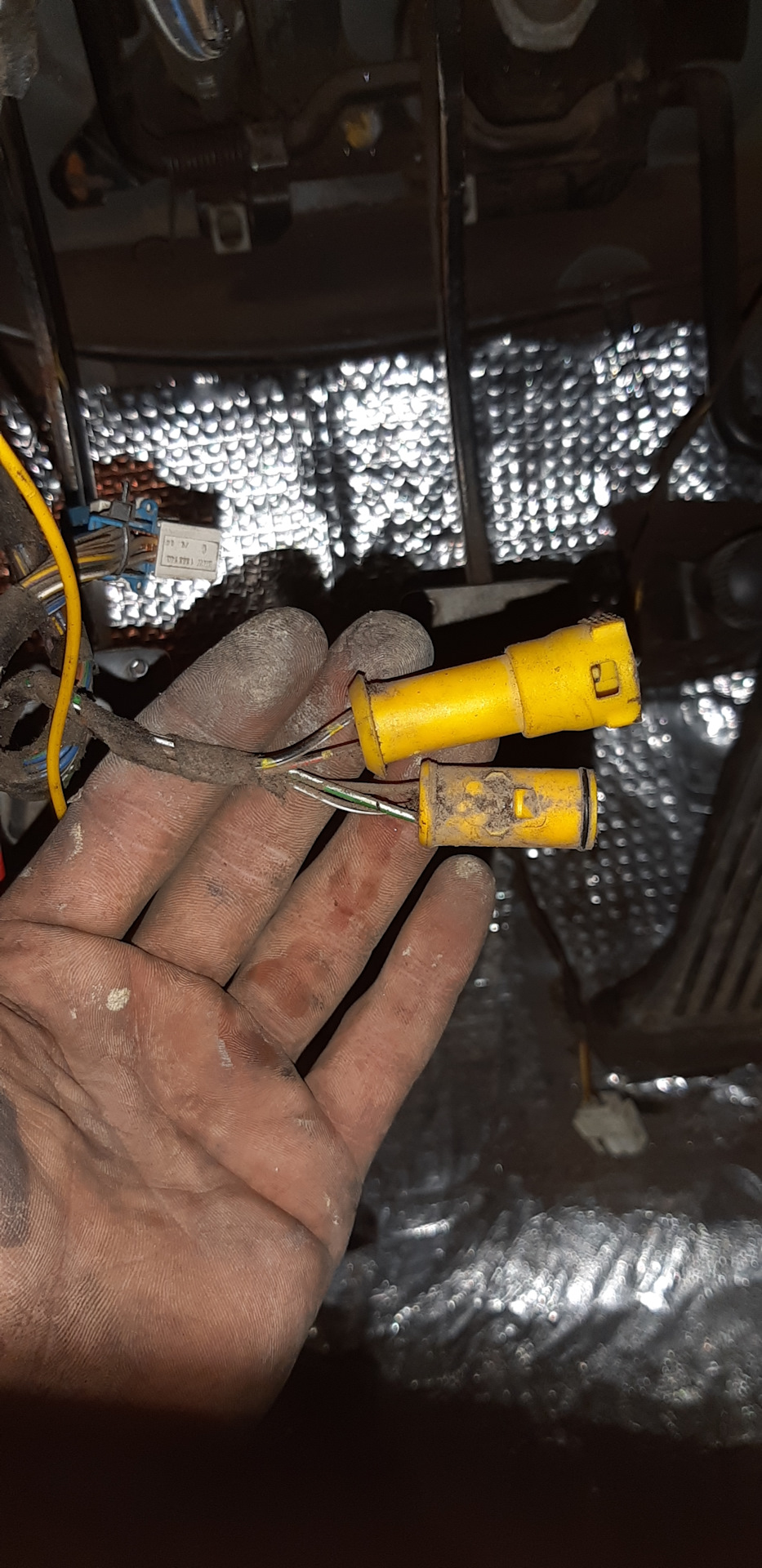

4 фото
> Тепер про машину забув сказати, що е34 92 рік хай проводкам50б25
Коментарі8
Фото номер три, якщо не помиляюся, роз'єм на регулятор (фейдер) динаміків. Праворуч від керма.
всі ці дроти від музичної коси . кручені обрізані це жовта пара - пищалка на тарпеді ліва .синя кручена це динамік правої низької частоти. фішка подвійна чорна це до штатного мафону шина передачі даних. на 7 і 17 піни фінці мафона. .чорний зі смугою ...
Оо, дякую, тепер внеслися всі ясності
Фото номер 3 hifi динаміки(стик салонної частини з підторпедною) Фото номер 4 роз'єми підключення ебу сервотроніка.
Якщо не помиляюся фото номер 3 це Система динаміків HiFi (HIFI LAUTSPRECHERSYSTEM)
А навіщо вони тоді деякі дроти відрізали?
Та хто ж їх знає, у своїй машині теж по проводці дивуюсь що і навіщо і куди ці зайві дроти йшли ))
Ось і мене це питання мучить)))))
