Схема діодів для печі...
Спеціально на прохання zoobe Викладаю як робивпідсвічування, для печі.

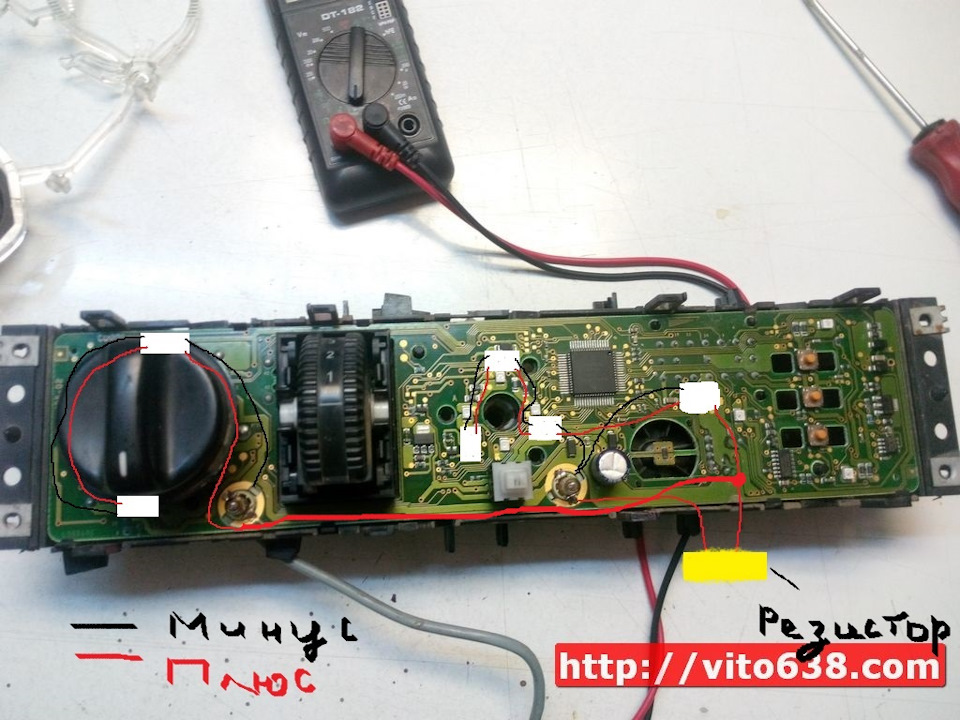

Знову все розбирати та б сфоткати не стану, але спробувавнамалювати в пейнті, якщо че раптом не зрозуміло, питання вкоменти.
На фото видно що Діоди я спаяв між собою, плюс з плюсом, мінусвідповідно з мінусом, мінус припаяв до контактної доріжки лампочки, у мене він був як показано на малюнку, а плюс пустив черезрезистор, щоб збільшити термін роботи діодів, і забезпечити подачупостійних 12 вольт. Що б підключити все через резистор, я загальнийплюс з діодів вивів через пропаяний отвір назовні, і припаяв провіддо плюса лампочки, який так само вивів назовні, там вже їх припаявдо резистори, так як він не маленький і закріпив його знизу задопомогою пластикової стяжки.
Підключив і все./p>
