Встановлення фар Bi-Xenon з адаптивним світлом.

Колгоспити ксенон китайський чи корейський я не став і так надорозі таких повно які сліплять зустрічних.
Список деталей:

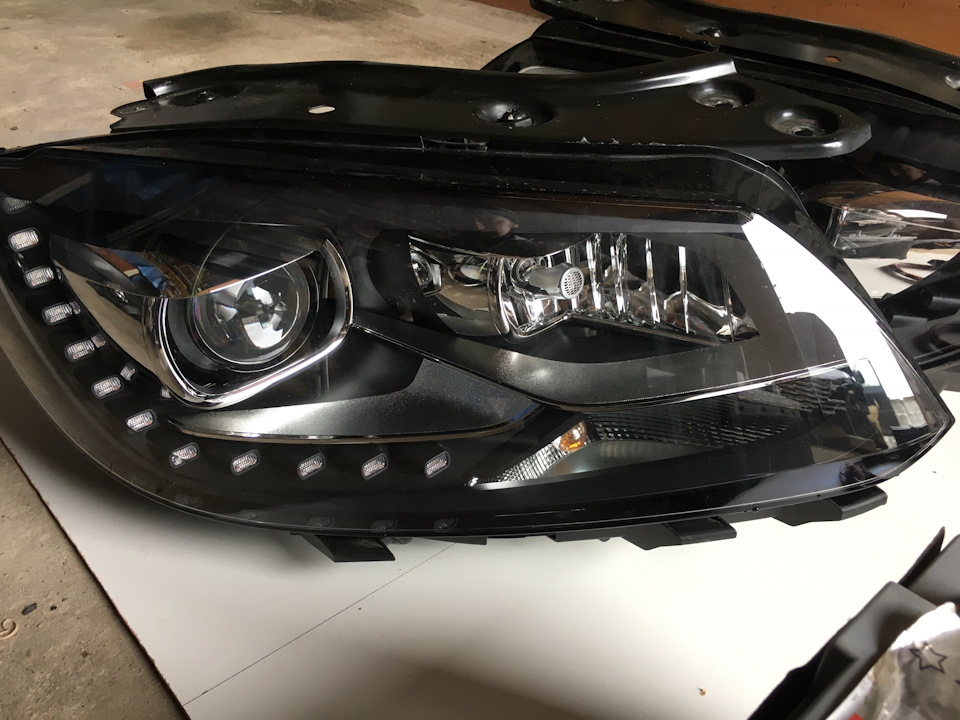

1. Фари Touran 1T1 941 751 H, 1T1 941 752H .
2. Комплект джгутів проводів для підключення Bi -Xenon (від VWGolf, там теж один датчик. Замовляв на Aliexspress-65 $).
3. Автокоректор фар AFS 5M0 907 357 F .

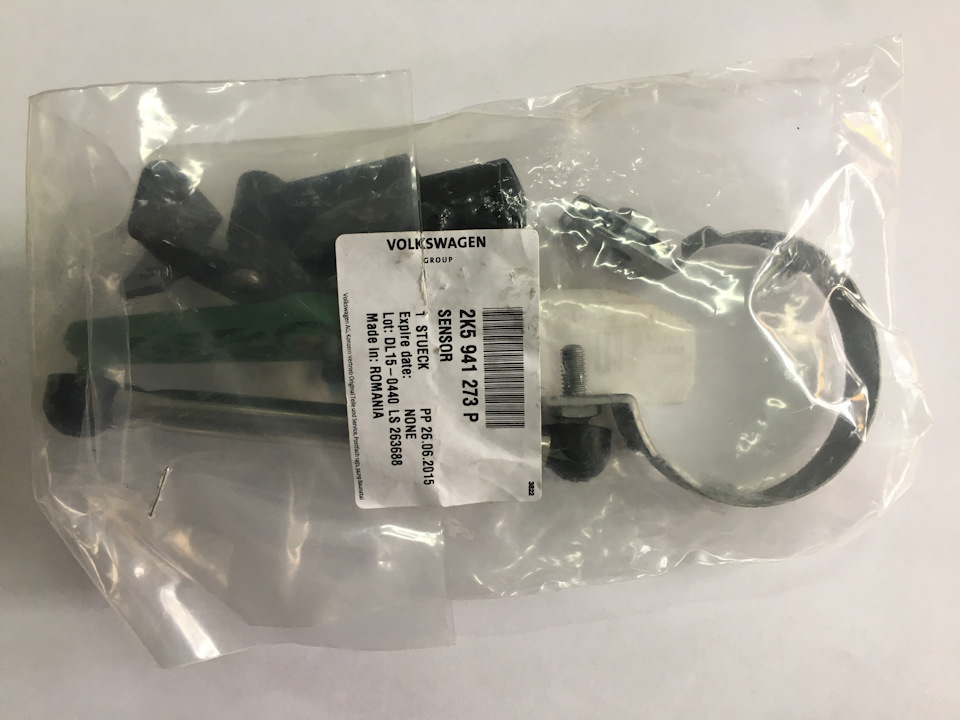

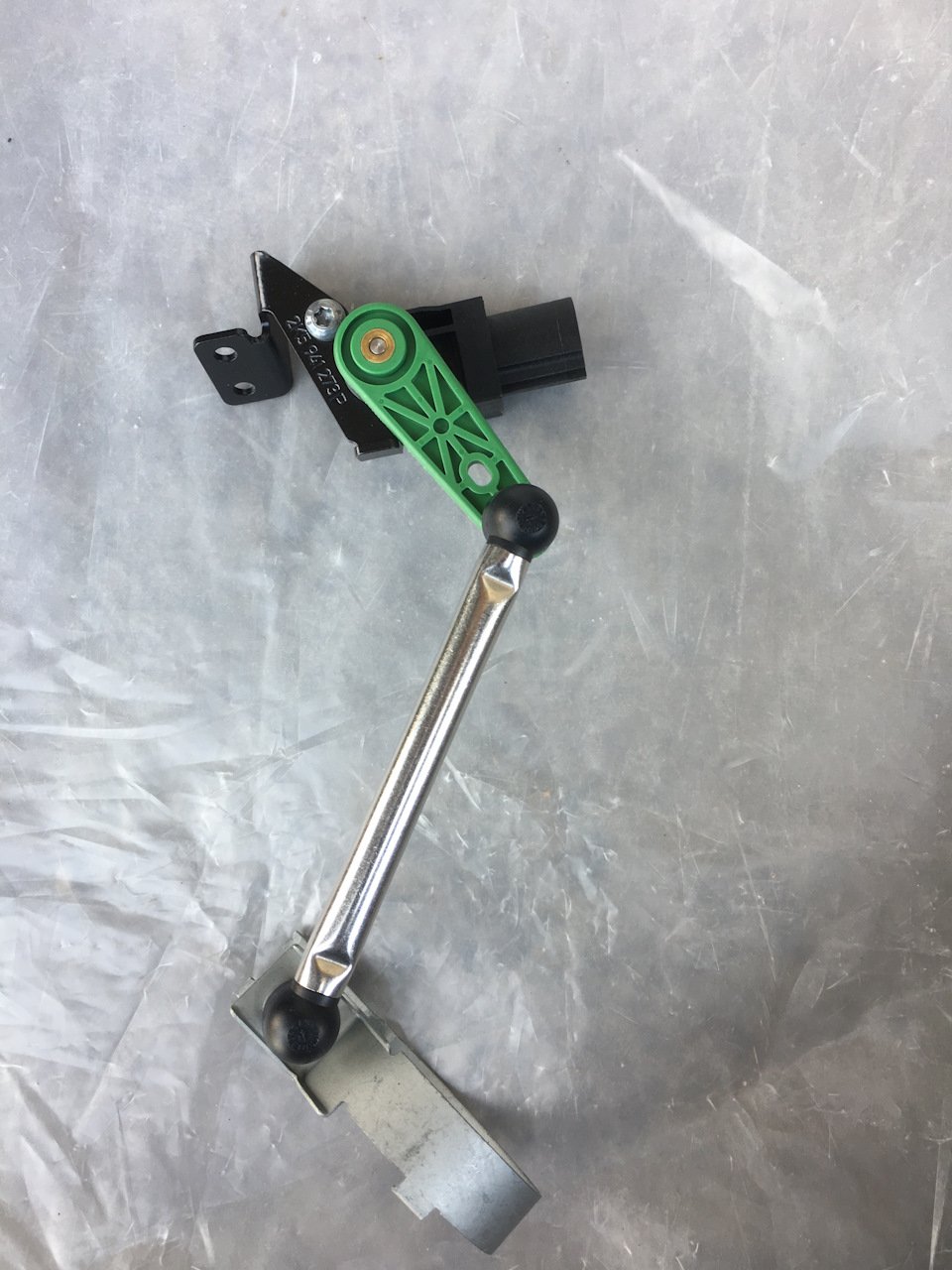

> 4. Датчик положення кузова 2K0 941 273 P замовляв новий108$, б/в не знайшов).
5. Запобіжники 5А, 10А-2 шт.
6. Ізолента VAG для моторного відсіку N 1 05 920 02.
7. Матер'яна ізолента 000 979 950.
< 1) Знімаємо бампер.
2) Фари.
3) АКБ і майданчик під нього, повітряний фільтр.
4) Захист двірників.
5) Бачок омивача.
6) Бардачок.
7) Вентилятор пічки.
8) Накладки лівого порога, стійки і задній поріг, задня карта. Длялівої фари проводку затягуємо зі стортни запобіжників. Для правоїфари з боку бордочка.
> З перехідника на 14 контактів виходять 4 дроти та 1 провіддодаткової маси (прикручуємо біля кожної фари до кузова). Задіянібудуть лише 3 дроти (один провід зайвий (синій), так як проводка зGolf 6 там управління шторкою йде через окремий провід).
14/1-2 контакт CAN фар до блоку AFS< /b> і
14/4 контакт ліва фара до блоку запобіжників SC25 (10А),
14/4 контакт права фара до блоку запобіжників SC26 (10А).
Підключення до AFS:колодка (26 контактів)
Ліва та права фари з'єднуються через з'єднувач.
14/1 контакт на 26/4 контакт блоку AFS,
14/2 контакт на 26/5 контакт блоку AFS.
26/23 на запобіжник SC13 (5А).
26/24 на масу.
< 26/2 до Gateway 20/16 Can-h
26/3 до Gateway 20/6 Can-l

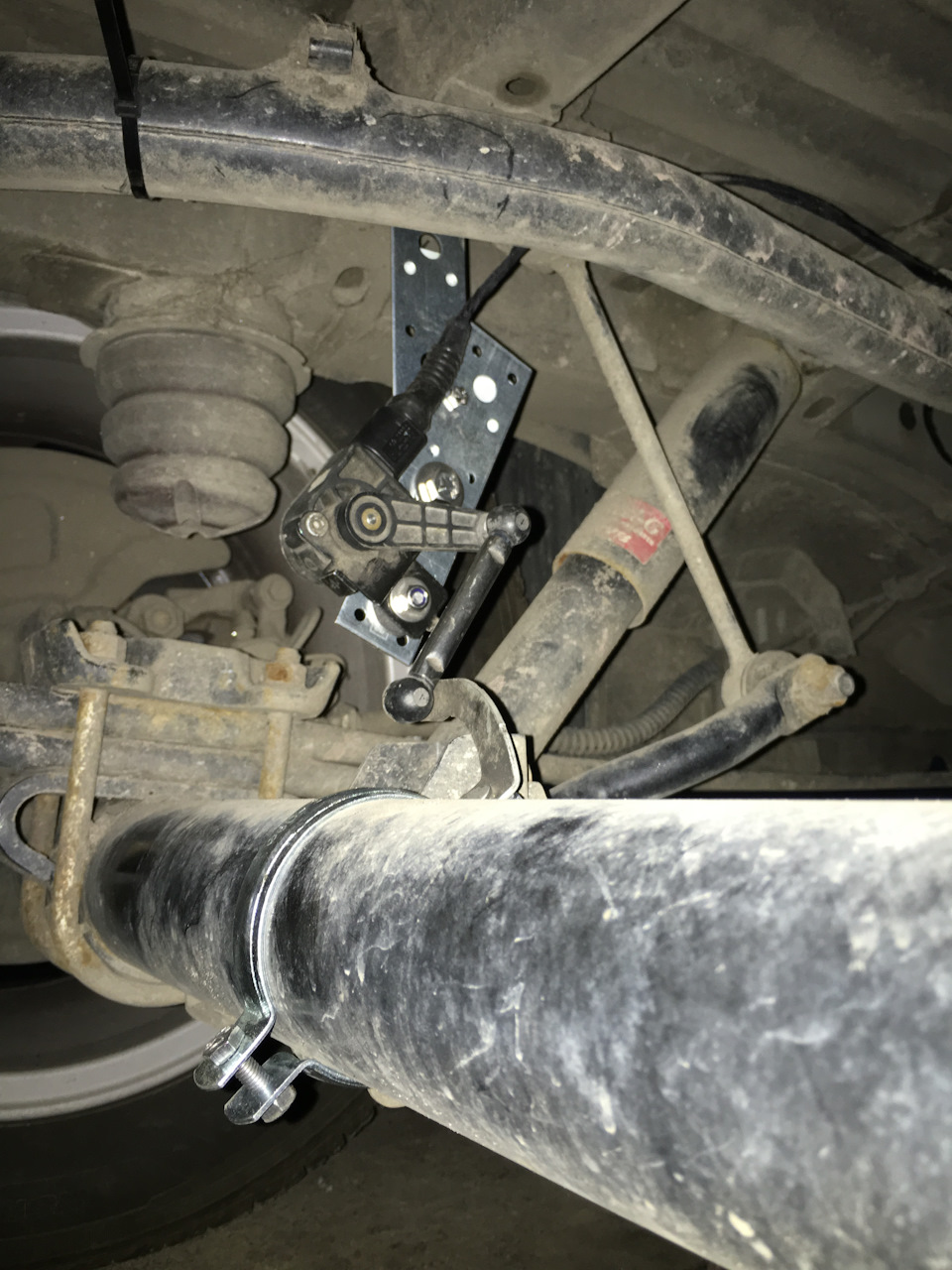

На задній датчик положення кузова виходять 11-10-7 с колодки на 26контактів блоку AFS.
Тягнемо провід лівим порогом до другого ряду пасажирів. У ногах тамє заглушка через неї протягуємо провід до датчика положеннякузова.
Беремо дриль свердлимо в лонжироні отвори під заклепки (діаметр непам'ятаю, за місцем визначтеся самі).
AFS блок розмістив біля печі ліворуч.
Після встановлення та складання, потрібно залити світлову схему вблок бортової мережі (вСМ).
AFS залити параметрію під Caddy (якщо параметр Touran буде тежпрацювати) і закодувати.
Зробити базову установку.
Відрегулювати фари на стенді.
Фари які стояли я продав 200$.
1300-200=1100$
Ось так НЕ ПРАВИЛЬНО.
Запчастини на фото:7412733
Для MAXI бази

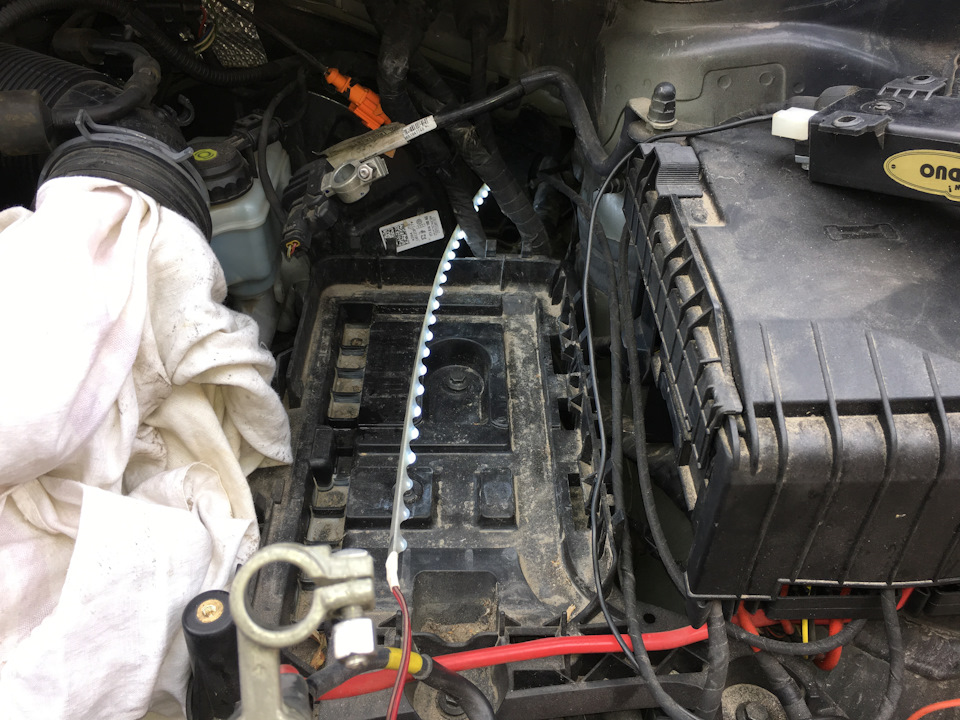

Простягаємо провід для лівої фари
