Дневні Ходові Вогні з ламп далекого світла.

В Україні запроваджено нові правила пересування поза населенимипунктами:навіть удень потрібно їздити з увімкненим ближнім світлом.У зв'язку з цим виникла ідея встановити блок управління деннимиходовими вогнями (дХО). У вигляді ДХО вирішено використовуватилампи далекого світла на 30% їх потужності, тому було придбано блокуправління ДХО, ціна блоку 230 гривень (трохи менше 30$), це будедешевше, ніж постійно міняти не дешеві лампи головного світла.>

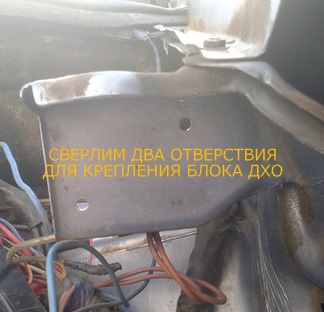

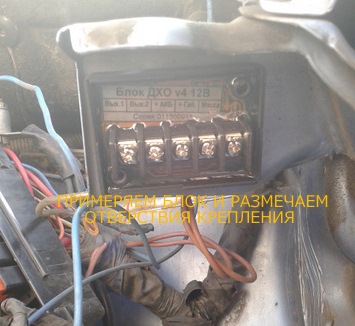

Для початку знімаємо АКБ, облицювання передніх поворотників(«усмішку») і ліву фару головного світла «Посмішку потрібнознімати, тому що під нею знаходиться один з гвинтів кріплення фариголовного світла Далі на пластині верхнього кріплення фарирозмічаємо і свердлимо два отвори кріплення блоку ДХО діаметром5, 2-5, 5 мм.

Кріпимо блок ДХО за допомогою гвинтів М5 (гвинти вкручуємо прямо вотвори блоку - вони самі нарізають там різьблення в пластмасовомукорпусі).

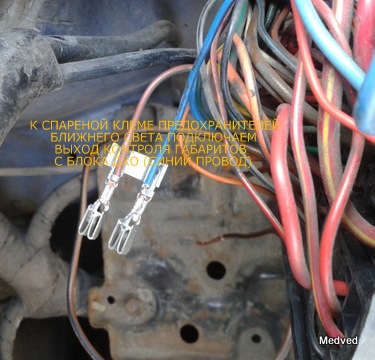

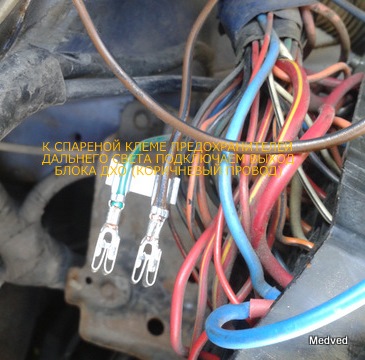

Далі в підкапотному блоці запобіжників знаходимо по два запобіжникидалекого і ближнього світла. Це 3-й та 4-й (ближнє світло), 5-й та6-й (далеке світло) запобіжники на 10 Ампер у вертикальному рядізапобіжників. Витягуємо запобіжники та відкручуємо блокзапобіжників. На звороті блоку знімаємо захисну кришку. На потрібнінам запобіжники підходить по три дроти (один загальний вхід та двавиходи). Вхід знаходиться на спареній клемі. Спочатку витягуємоспарену клему далекого світла і у вільний вхід затискаємо провідвиходу з блоку ДХО (на блоці ДХО є два виходи – їх потрібноз'єднати разом перемичкою). Вставляємо клему назад. Далі витягуємоспарену клему ближнього світла і у вільний вхід затискаємо провідконтролю габаритів від блоку ДХО. Вставляємо клему назад.
Провід контролю габаритів підключаємо до ближнього світла тому, щозгідно з правилами їзди з габаритами не звільняє від включенняближнього світла або ДХО! Тепер ДХО вимикатимуться при включенніближнього світла. При включенні габаритів ДХО залишаютьсявключеними.

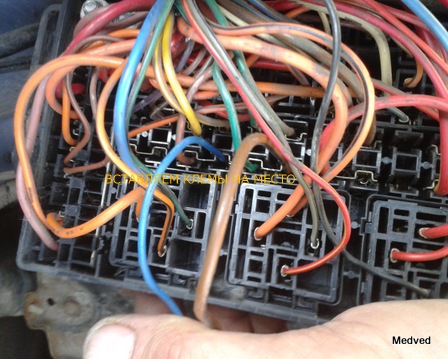

Збираємо блок запобіжників і ставимо його на місце. Кріпимо блокДХО. Вставляємо запобіжники далекого і ближнього світла. Під один згвинтів кріплення блоку запобіжників чіпляємо масу з блоку ДХО.Залишилося підключити живлення блоку ДХВ. Його ми чіпляємо прямо наплюсову клему АКБ через запобіжник 10 Ампер, що входить в комплект.Ставимо на місце ліву фару і «усмішку». Підключаємо АКБ! Заводимомашинку… Лампи далекого світла спалахують на 30% потужності придосягненні напруги на клемі АКБ 13, 4 Вольта.Глушимо двигун - лампигаснуть при падінні напруги на клемі АКБ до 13, 1 Вольта.Тобто:завели двигун – лампи спалахнули, заглушили – лампи гаснуть.При цьому габарити не включаються, що заощаджує споживанняелектроенергії! Лампи далекого і ближнього світла, при включенніпідрульовим перемикачем, працюють у штатному режимі.
Схема підключення додається!
