приладова панель. фінал /хоча не зарікаємося:)/

Всім привіт!
поділюся своїм невеликим досвідом/інформацією
отже, я встановив таки приладку.Трохи деталей<
надалі будуть роздуми і фото, хто витримає все прочитати — великиймолодець))
вступні
1.Стояла приладка без БК (7D920 802Q)
/>
2.Куплена Пасатівська приладка (з 3-им іммобілазером)
натхненником даного процесу були:

stepanon< /span>

vampirelo
, я б не надихнувся і не наважився. Своєю в приладку вона тількидані дає (і то не всі), але ось приладка в течіку не служить шлюзомдля передачі даних (між електронними блоками авто) Підтвердженняммоїх слів є той факт, що без приладки ви на Т-чике можете їздити, аспробуйте поїхати без приборки на тих машинах, де багато чогозав'язано на кан-шині; ) )
прийшов я до такого висновку через збір інформації по крупинках вінтернеті та через особистий досвід
це факт мною перевірений особисто/а то я грішною справою безпроведення досвіду поліз роз'єм на блоці управління АБС перевірятиі напруги міряти :) Отже, зібравшись з духом починаємо робити собіприбирання вже для установки

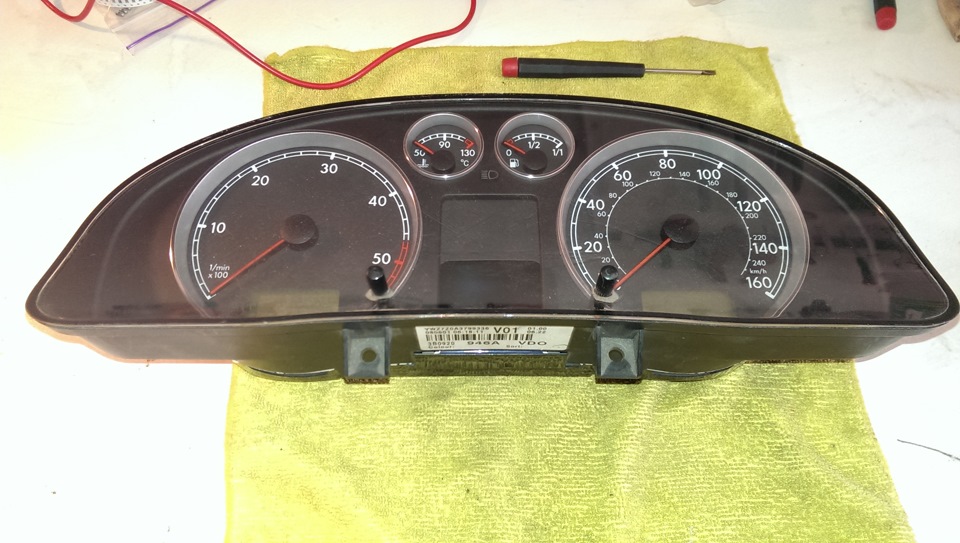

маємо в наявності програмно підготовлену приладку з Пасату Б5
для того щоб "перекинути вміст" але і для того, щоб нова приладкамогла "пищати" при відкритті дверей, на випадок включеногопідсвічування приладки і сигналізувала нам, на заведеному авто, проте, що двері відчинені
для реалізації даних змін, використовуємо ось цей досвід
https://megadriver.org/logbooks
прикупивши "потрібності" заздалегідь, приступаємо))
розбираємо

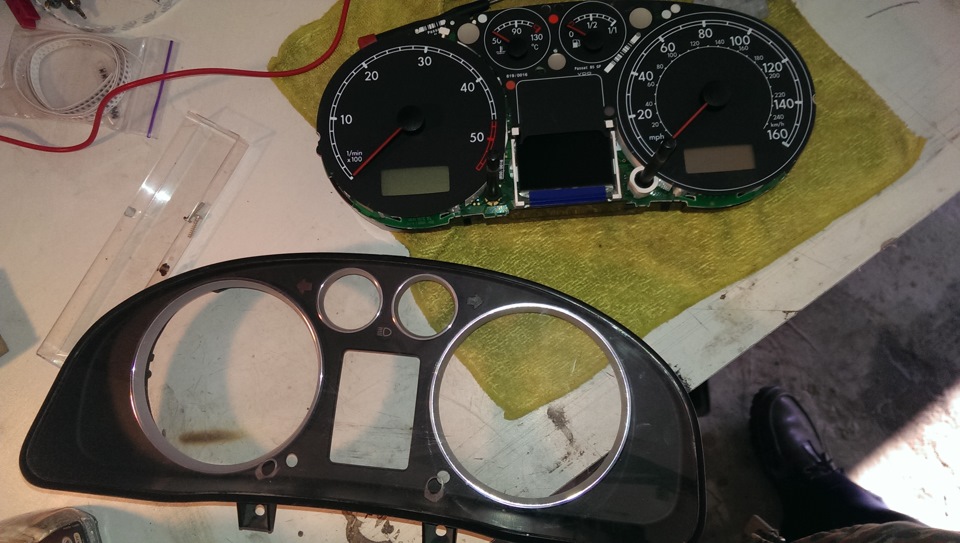

розібираємо пасатівську панель

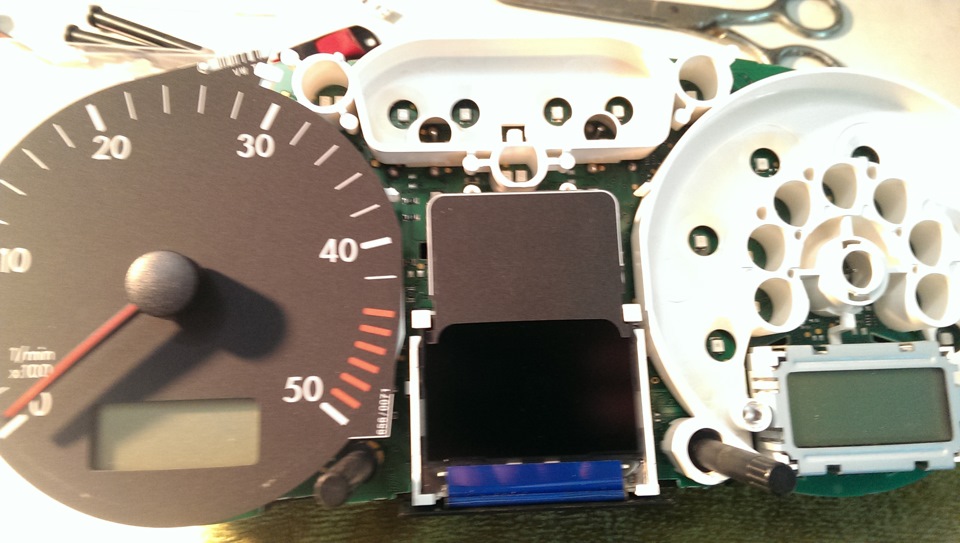

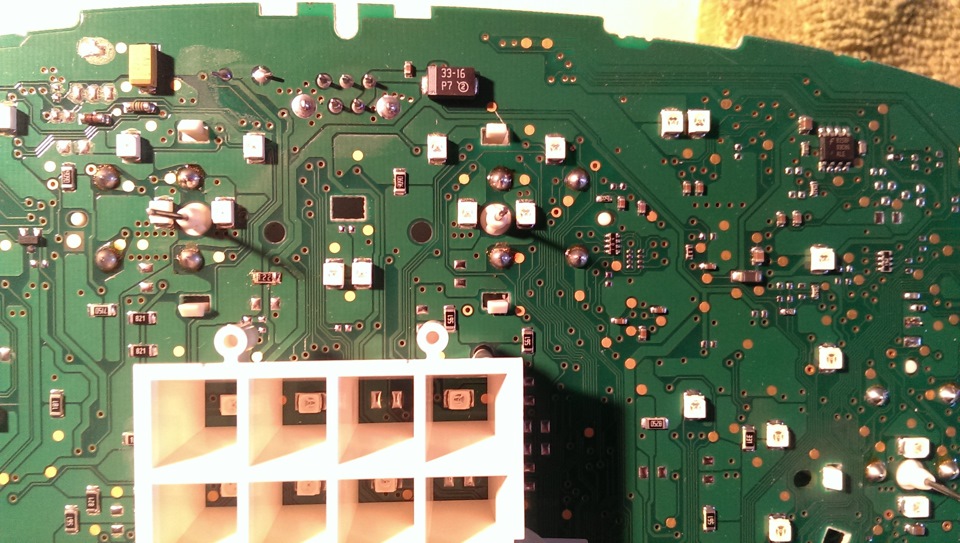

використовуючи раніше згадану інструкцію, впаюємо відсутні деталі іприбираємо світлодіод іммобілайзера (що б очі не мозолив)

не буду втомлювати технічним процесом паяння і мату в гаражі

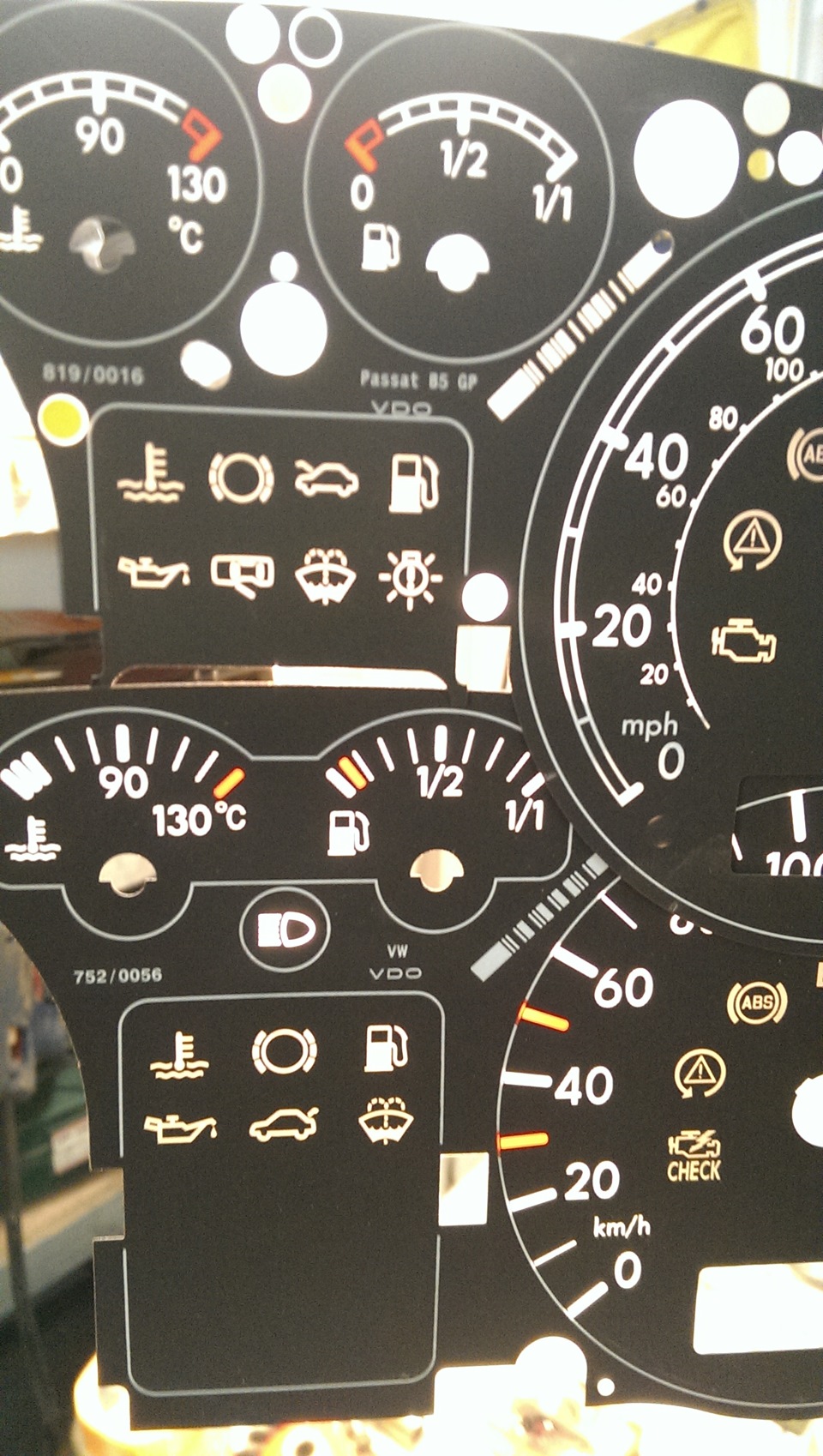

покажу відмінність по шкалам
у старій приладці пентограм було 3 ряди а в новій 4-ре…фак, простотак підкладку не заміниш

знизу стара підкладка

> зверніть увагу, там де паливо, індикатор колодок, у старому то3 в ряд, а в новій 4-ре…що робити?
правильно, ножиці в руки
вирізаємо з пасатівської підкладки потрібну область пентограм і на2-і точки суперклею її

пентограми на місці
все встановлено

стрілки я поставив з пасатівської приладки
і те, що підкладка розрізана, при зібраній приладці буде невидно

далі був процес припасування стрілок на свої місця
через 17 блок у vag com "тест виконавців"
пізніше, виїхав перевірити коректність відображення даних
< Всі аналогові прилади показують з високим ступенемкоректності
ключовий момент наступний:не сідайте відразу стрілки до упору
через тест виконавців потрібно виставити їх правильно, потімпосадити і ще раз, контрольно, перевірити коректністьвідображення

…виставляємо покажчик швидкості

зібрана приладка виглядає так:

збираємо

> ну і 7-ми секундний ролик, на якому можна бачити, що наприладці відображається відкриття дверей водія

власне і вся розповідь
< дякую що дочитали
всім добра!

"при зібраній приладці буде не видно

Пізніше, виїхав перевірити коректність відображення даних
всі аналогові прилади показують з високим ступенем коректності
ключовий момент наступний:не сідайте відразу стрілки до упору
через тест виконавців потрібно виставити їх правильно, потімпосадити і ще раз, контрольно, перевірити коректностівідображення...

збираємо

ну і 7-ми секундний ролик, на якому можна бачити, що на приладцівідображається відкриття дверей водія

>

власне і все оповідання
спасибі що дочитали

тепер ось думаю, а чи не замінитися мені на "повну" прибирання:)
попереду зима, подивимося))
всім добра!
