отже, друзі, "коли коту робити нічого" він що робить? правильно, називати не будемо цю дію вголос
бо від неробства і хандри нас зайняти допоможе знята панельприладів
отже, мета експерименту, подивитися, як буде виглядатипідсвічування годинника та одометра не в синьому кольорі (пам'ятаємо, синій рідний)
так, на вже знятому щитку, де немає стрілок і підкладки
перепаюємо світлодіоди
для того, щоб це зробити, нам потрібно акуратно зняти білий пластикі жк-екрани
> знімаються вони дуже просто

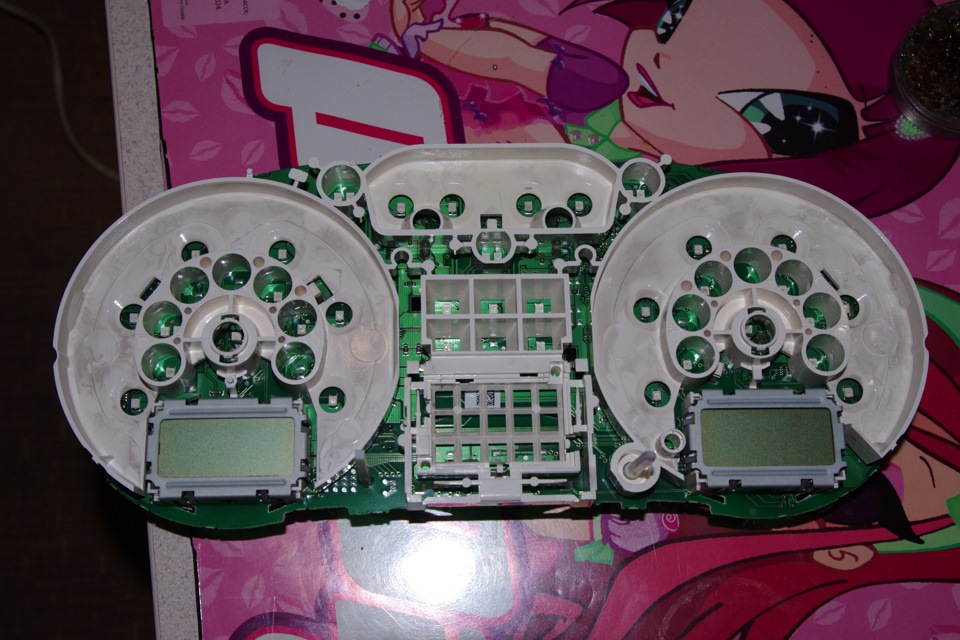

ось білий пластик
білий пластик приладки
і якщо ми перевернемо плату "обличчям до лісу", то з Назадпобачимо, що знімається він дуже легко, той самий білий пластик, але необхідно спочатку (насамперед) зняти жк-екрани а щоб їх знятипотрібно розпрямити металеві фіксатори (зробити можна це маленькимипасатижами, наприклад )

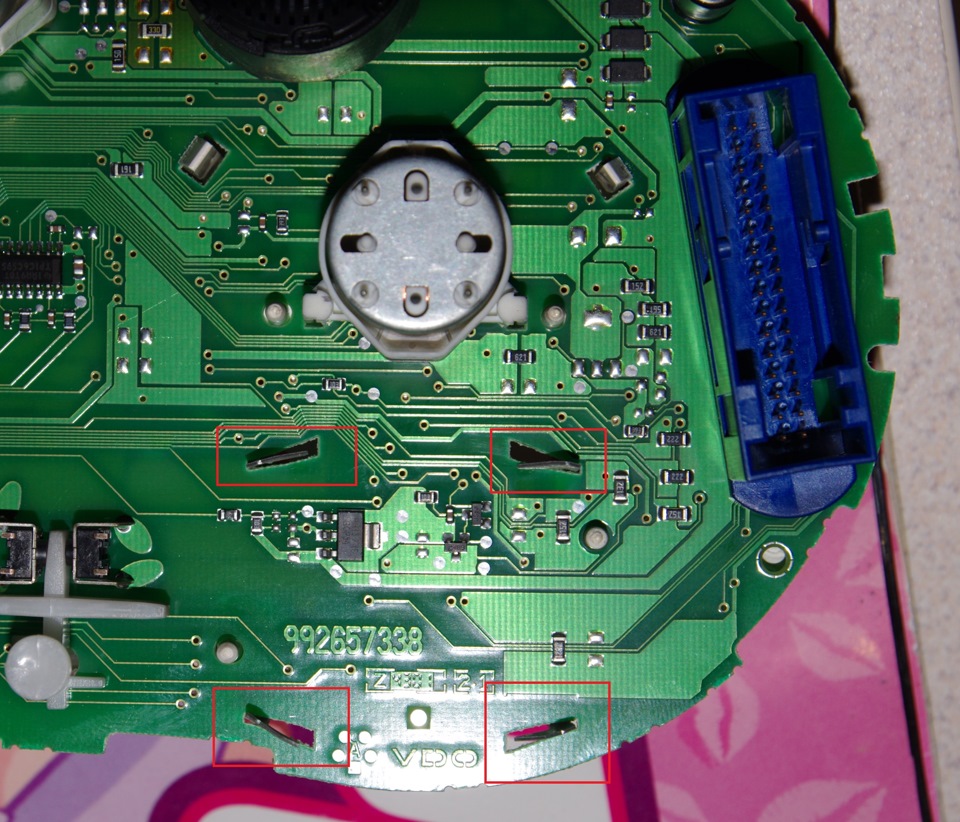

ось видно це саме кріплення (виділено червоним)
кріплення ЖК

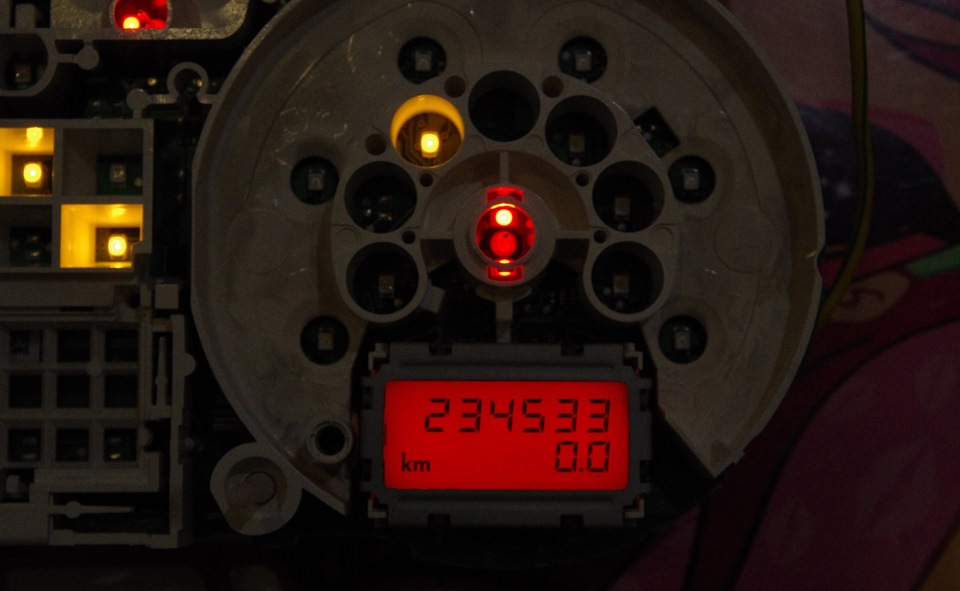

червоне підсвічування одометра
на білі

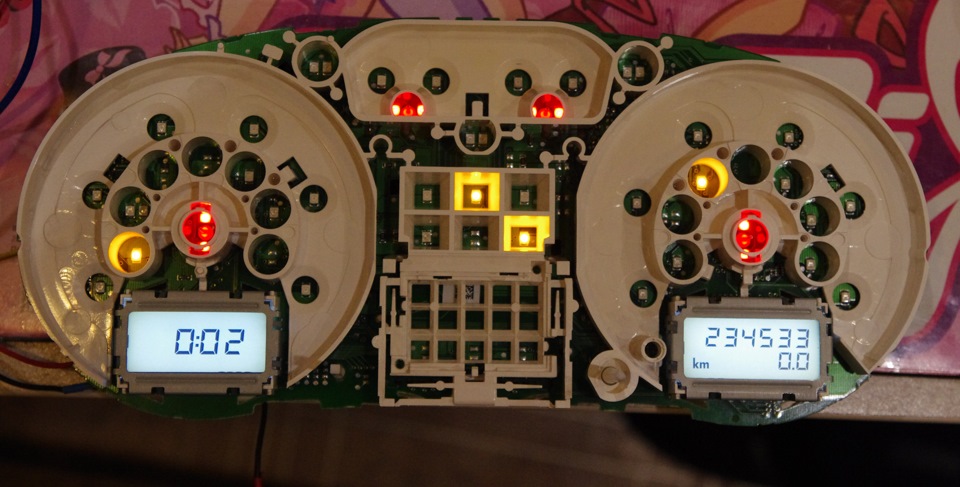

отримуємо результат наступний
білий раз

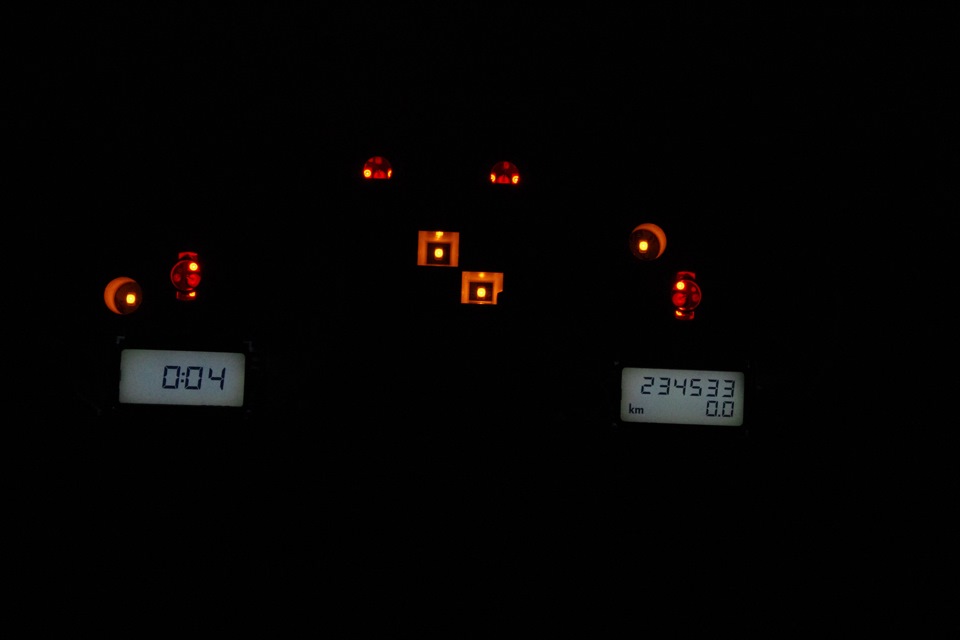

наступне фото зроблено в темряві
білий 2
і
білий 3
а кому який колір подобається, вирішувати друзі вам…
ПС… продовжуємо експерементувати…тепер пробуємо робитиінверсію…
варіант з інверсією
дивимося, коментуємо; )
Коментарі20
рідна була 7DO920 801A поставив з пасату 3BO920822A.
у вас немає випадково дампів на прибирання т4 з дисплеєм половини.
що тобто ... можу надіслати під який номер приладки?
Можна і мені дамп на половинчасту приладку - хочу ставити цю 1j0920820 - порівняти?
Можна) куди?
а де брали плівку для інверсії дисплеїв.
використовував тугіше що стоїть спочатку на дисплеях її потрібно акуратно зняти, очистити дисплей і плівку від клею і просто перевернути плівку ))
Тепер я зрозумів як це зробити 👍
Біла 008 класний колір та улюблений номер!))0
як стрілки та підкладку знімав?
стрілки знімаються не складно. підклади на підкладку мікрофібру (що б підкладку не подряпати) і акуратно, знизу стрілки, двома упорами підтягуй стрілку вгору.хоч і виделками, щоб не винаходити собі пластик для зняття.
а як потім правильно їх виставити?
підключати приладку до ваг-кому і через тест виконавців виставляти стрілки на потрібне положення шкал ... геморно, але можна зробити без помилок
а якщо 1,9 де немає мізків як там виставити?
треба читати, ніколи цим питанням не ставив
Біла приємніша для мене! А як воно в результаті буде, вирішить господар
добре, коли є вільний час.
тут швидше не те що б воно є, але потрібно робити, що б воно було (час) інакше мізки закиплять ;)але не зомбоящик ж дивитися в цей час))знову таки, може кому користь буде від цього запису ;)
а димер є на підсвічування?)))
ні, з підсвічуванням шкал ще не експериментував ))стрілки і РК дисплеї підсвічуються самостійно, без включення підсвічування шкал
