Продовжимо …

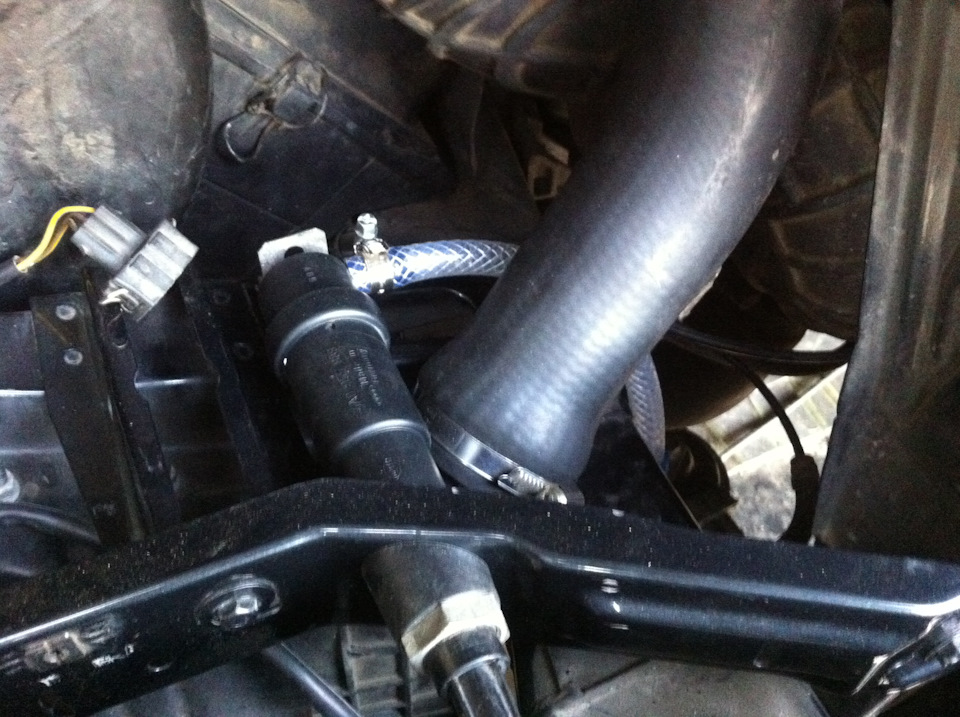

Що фото, таво як повинен йти шланг від правої форсунки …

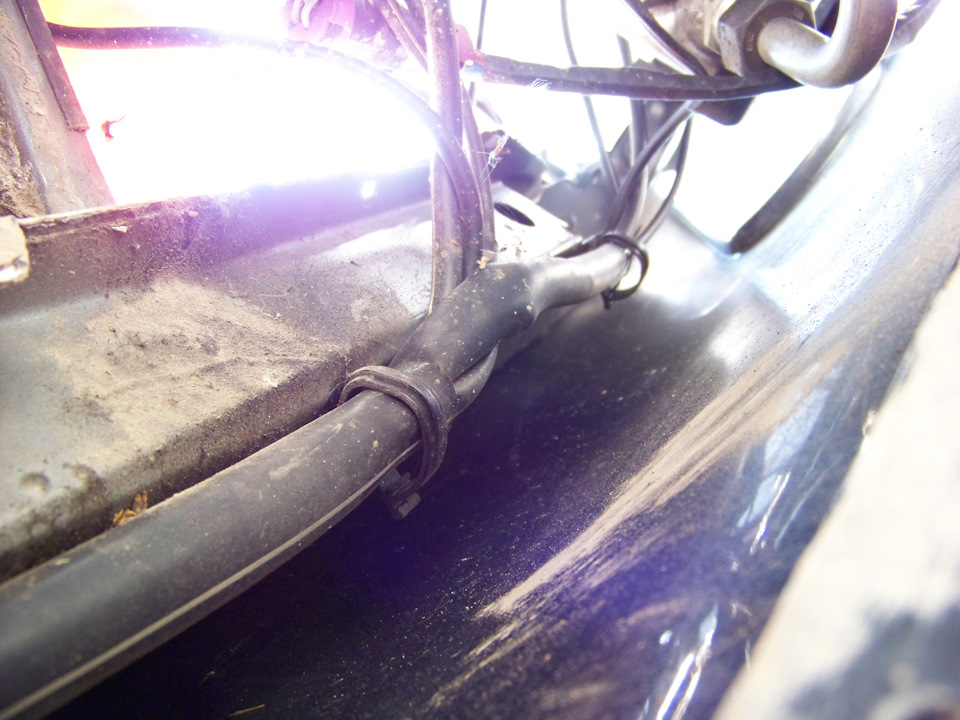

Видно, що там на лонжероні, есть іще одна синя кліпса … Коли, механічна частина, закінчена, беремося за проводку … Кому дісталасярадна, це добре, ну а кому немає (бо мені), робимо самі … Нічевоскладава … Там потрібно два дроти, один коричневий (маса), другийчервоний, (плюс) Коричневий провід, підключаємо, відразу біля, бачка омивайки, на фото видно, там є заводське місце …

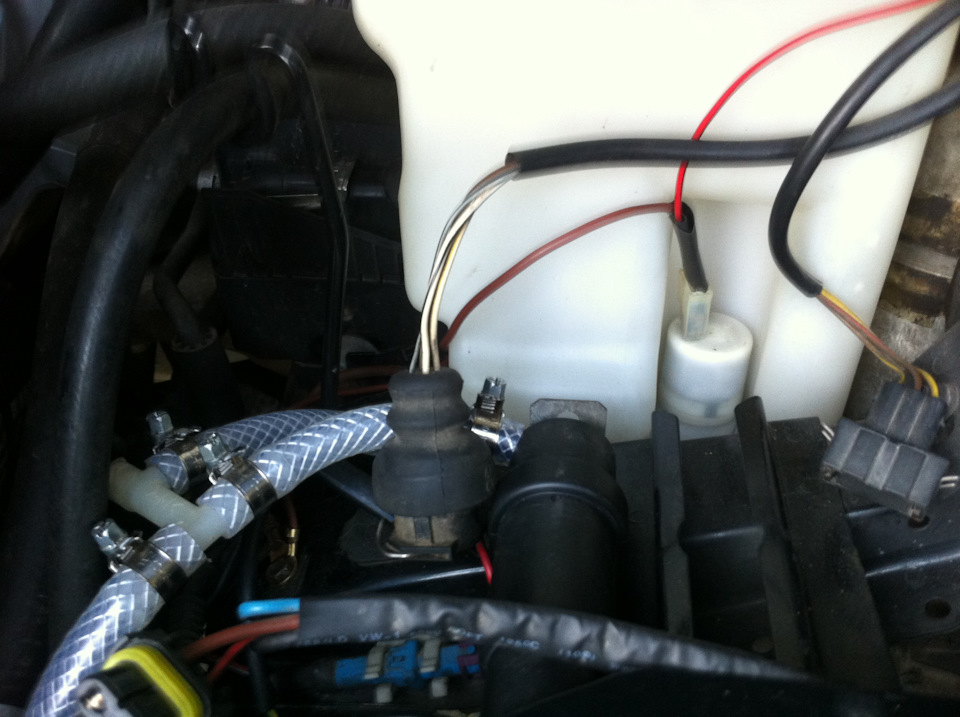

Так виглядає, підключення до моторчика …

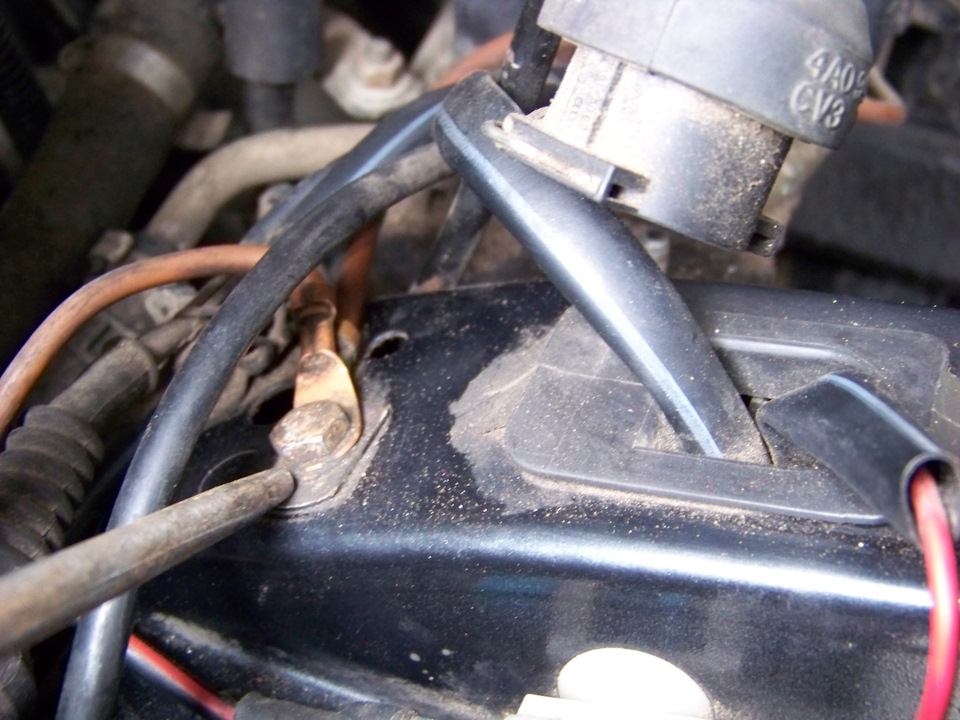

Це, місце куди потрібно, по феншу, прикрутити масу з моторчикаомивача фар … А плюсовий, провід (червоний), це як його хто тількине, простягає в салон, і в гофрах і ще якось, цей колгосп мене невлаштовував, і я вирішив протинути, його там де йде заводськийджгут проводів, а саме під крилом ... Для цього нам потрібно знятидодкрилок, і у нас утворюється місце для дій ...

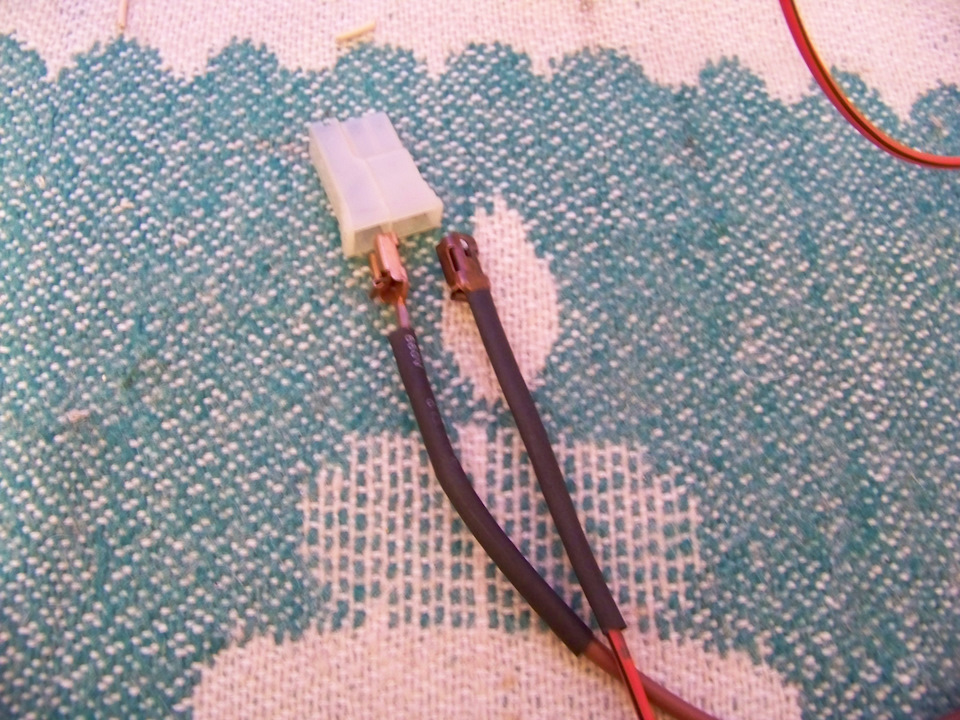

Так виглядає фішка, готова до встановлення, на моторчик, така типу, як у мене …
Плюсовий провід я пустив ось біля етова джгута, перед цим одягнувшиево в термоусадку …
Далі я зав'яв ево вже в цю гофру, ана знімається, але потрібноакуратно просувати, щоб не порушити герметичність, тому що за неювже відразу йде салон ... Уже в салоні, я підключив одноконтактнуфішку (точніше вона двоконтактна), але задіяний тільки один Івключив її в роз'єм де кріплять реле, під кермом. Він називаєса(P), він там один такий, тому не сплутаєте… Він помаранчевогокольору на фото, БІЛЯ ЧЕРВОНОЇ ФІШКИ … Далі підключаєте все і можнапровести тест на роботу здатність … Я вперше включав, безрозплющувачів, то вода пшикала і за тридцять сантиметрів від машиниз переду, була калюжа. Раджу всім, не засовувати розпилювачі намісце назад на суху, я трохи змастив посадкове місце літолом.Навіщо? .. Щоб легше можна було зняти при необхідності з авто …Перевірено на практиці, працює відмінно …
Після підключення плюсової фішки, прикручуємо колодку з реле намісце і приєднуємо реле 328, та місце одне не сплутаєте. Реле намісці … Чуть, модернізував, кріплення блоку ксенону, і розташувавпоруч … До всіх вузлів і агрегатів є доступ, і все легко зняти, длякріплення блоку використовував, штатні місця кріплення …
З установкою та підключенням впринципі все… Далі буде зпідключенням кнопки на бабці для поділу спрацьовування омивача фар, від омивача лобового …
