Підключення кнопки ЦЗ

Доброго часу доби шановний колектив! Дуже багато на просторіінтернету постів, записів по відношенню до встановлення кнопки ЦЗ, на моделі, на яких не було цього девайса.
У цей список потрапив і я. Мій автомобіль був випущений 1996 року, а як відомо, кнопка ставилася тільки на 1997 рік. Так от, запис поустановці кнопки у мене вже була. (тобто, закривати вона не хотіла, а відкривати так, але при тому, що я утримував кнопку до кінцявідкриття. Потрібного результату я не досяг, і залишив це до кращихчасів. Хоча була сила-силенна записів, найпопулярнішаW12< /span> Кнопка управління ЦЗ.Але на жаль зацією схемою у мене вона не працювала.
У мене був донор 97 року, на якому була ця кнопка із заводу.І скажувідразу, Що компресор ЦЗ зовсім не такий як у 95-96 року, так самозамки дверей теж не такі (але про це я ще згадаю нижче).
Так само з цією кнопкою боровся і Саня, він жеb> SashaMarchuk, ось його запис.Скажу відразу, длямене це було трошки складно, і я не став встановлювати за цієюсхемою, бо я просто в танку)
> І ось, зовсім недавно з'явився пост від Kotbass, вякому він дуже простим способом підключив кнопку. Він люб'язнопояснив мені як все зробити, і я подався підключати кнопку. Просте, і все працює, нехай там експерти не говорять марення про те, щодвері з ключа, брелка не будуть зачинятися! Ні, і ще раз ні, всепрацює так як і раніше! Ну що, почнемо з самого початку.
Для початку візьмемо розпинування кнопки цз, і самого роз'єму, вкрадену у W12/

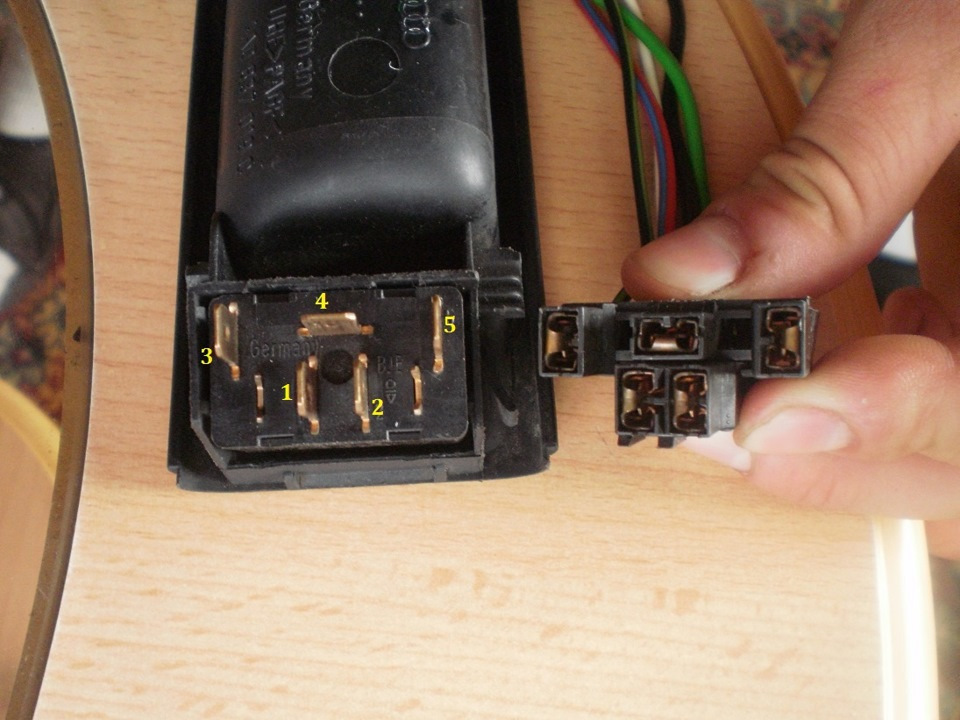

Ось розпинування

1. Постійний плюс
2. Керуючий мінус
3. Підсвічування кнопки (+)
4. Керуючий плюс
5.Підсвічування кнопки (-)
Запитувався я від фішки, яка йде на замок водійських дверей, наяких три дроти.Підключив я в наступній послідовності:
Масу на кнопці підключив до маси на фішці замка.
Керуючий плюс на кнопці підключив до середнього дроту.
Постійний плюс до третього дроту.
Підсвічування кнопки взяв від підвіски кнопок ЕСП.
Фішку назад в замок не вставляємо, бо не буде працювати кнопка! Якя писав вище, замки від 1997 року не такі, так як у них немає цихфішок. Відмінність, і все працює!

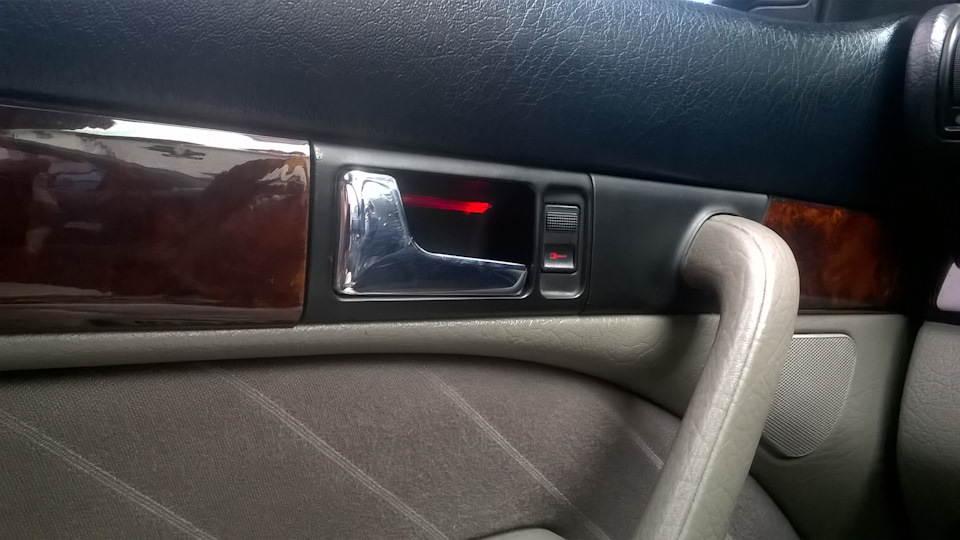

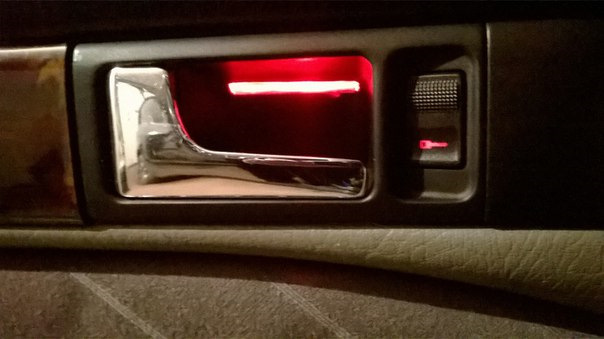

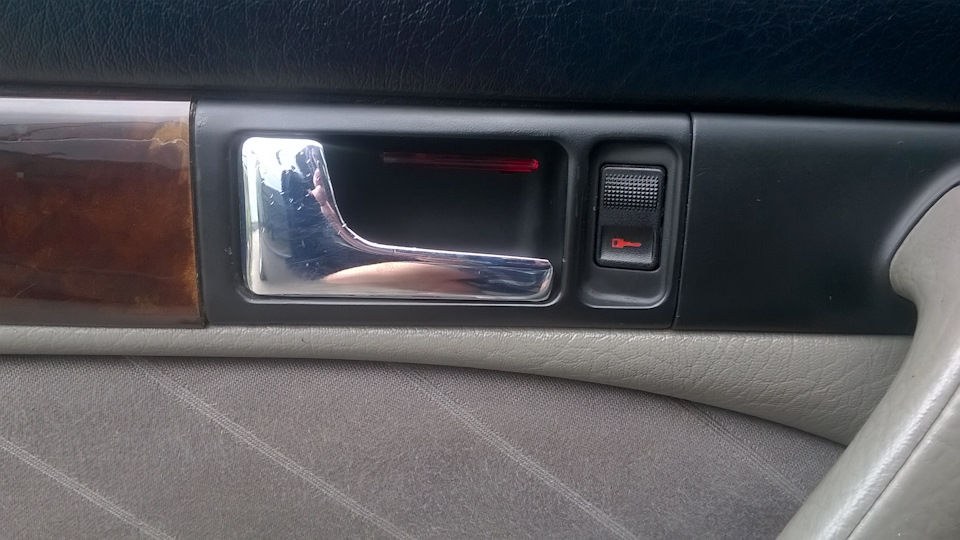

Далі я все зібрав, підключив, і про так ... Все працює. Перевірив із кнопки, і з ключа (з водійських дверей, пасажирських, ібагажника) і з брелка теж, і на диво все працює! Ось видос роботикнопки:

Ну і наостанок хочу висловити величезну подякуKotbass, за його простий спосіб підключеннякнопки.
Сподіваюся запис буде корисним, таким же людям які в танку як ія.
Ну а на цьому все, стежте за БП, всім вам величезне удачі, і пака!
