на проводці не зрозумію куди підключити 2 фішки (жовта 6пін, сіра 6пін) і з чим їх зв'язати, може хтось розтлумачитьмені.
так розумію через ці фішки повинні включати реле 217 для зарядки 2акб і включатися вентилятор пічки через реле 205 при роботіавтономки від додаткового акб.

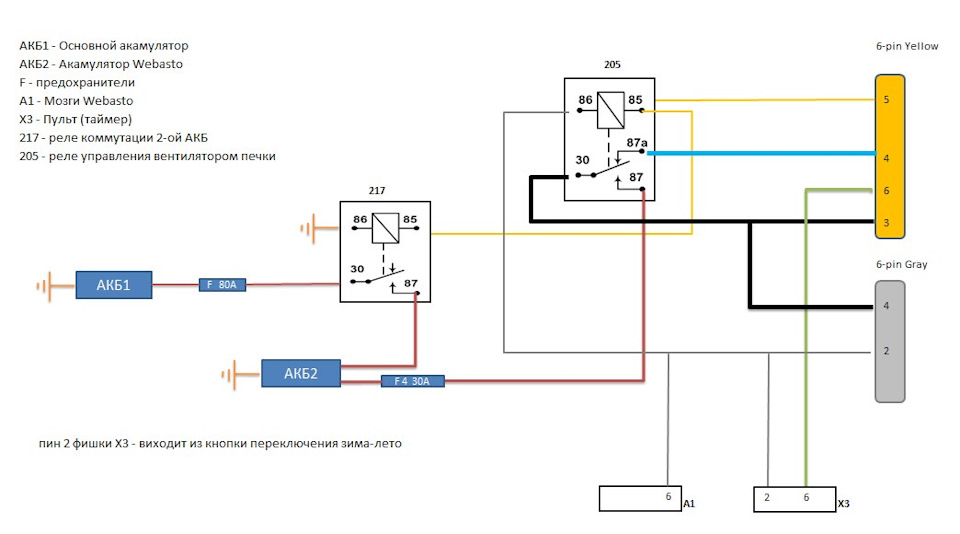

ось накидав схему з проведення цієї розв'язки
З мануалу
" Вентилятор автомобіля:
При підвищенні тамператури води вище 55 "с через реле і контакт А6включається вентилятор автомобіля. При зниженні температури водинижче 50 "с вентилятор автомобіля знову вимикається."
>
Ось знайшов ще різні схеми, але все-таки не зрозумію що кудипритулити потрібно

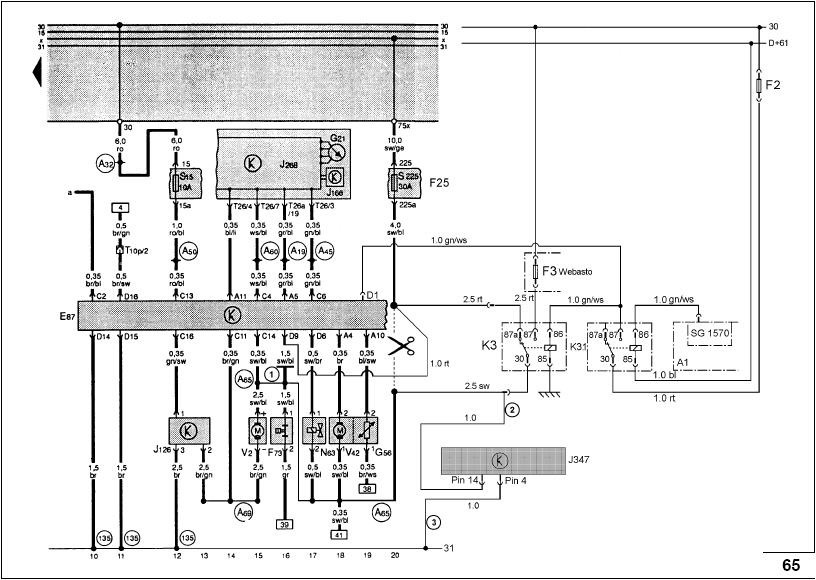

у AUDIAVOD

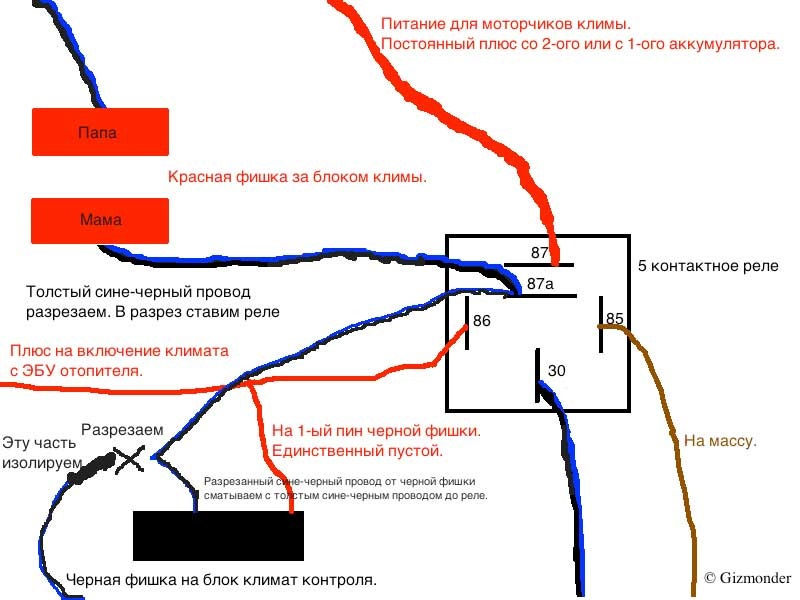

у gizmonder

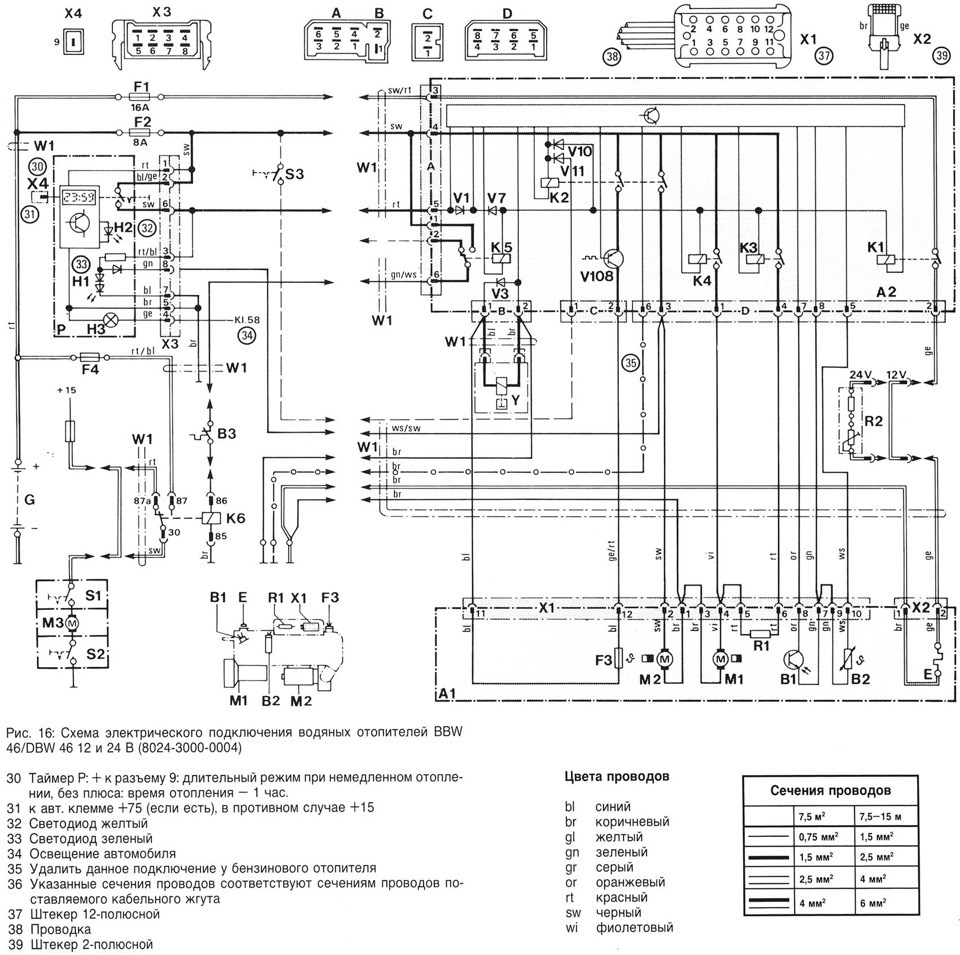

загальна схема

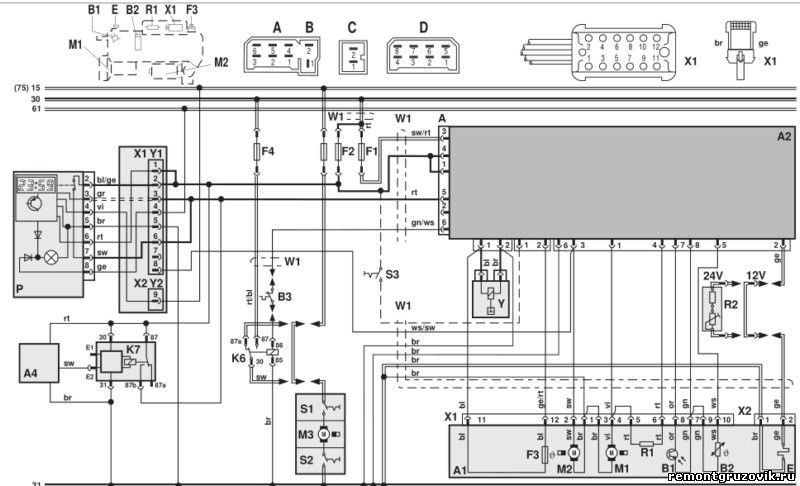

загальна схема
Ті самі фішки які не зрозуміло куди прикріпити в салоні машини і щона них має приходити.






Коментарі18
А тут що?
це запобіжник для з'єднання до основного АКБ, через нього йде зарядка АКБ що в багажнику
А це розетка?
не зрозумію, що це на фото
я хз, у мене теж тако висіло тільки на 1 отвори, схоже на прикурювач, тільки тонкий)
на АКБ йде окремий джгут у товстій гофрі і підключається, ніби на 15 клему, ногах водія. потім цей джгут з'єднується із запобіжником під сидіння. ці фішки можна вирізати, залишити тільки на включення вентилятора після 50 ° С. жовтий маленький роз'єм ...
Що за жовта фішка?
На телестарт
Якого реле не вистачає і які преди повинні стояти?
316 реле, контроль полум'я.запобіжники 20А, 25А та 30А
Спасибі. Лежить комплект. Буду ставити як тільки з самим обігрівачем розберуся. Буду радий допомоги)
А чо з самим обігрівачем?
Я на оборот хочу зайве повирізати, так як з Webasto якщо підключено в місці з піччю (клімат контролем) то акумулятор розряджається за пару включень. Потрібен додатковий акумулятор. А схем млинців цих як собак не різаних )))
автономка це тема, і кайф взимку сісти в прогрітий авто і завести в -20 вже теплий двигун, це навіть крутіше ніж заводити з автозапуску холодний мотор і не знати\не чути\не бачити як він там почувається працюючи без нагляду -20) але просто цікаво, бе...
Замислювався не раз про термо топ С, але попався цей. Поки розберемося з цим, а там подивимося.
Привіт! влітку ставив собі таку. Буде час напишу, що куди. Треба в авто дивитися.
черкані, буду вдячний
У мене десь лежать матеріали з переробки джгутів клімату під автономку - я собі Бінар поставив. Я так цю зміну і не реалізував, головна проблема, з якою не хотілося займатися - треба перезбирати джгут харчування виконавчих механізмів клімату. У джгут...
