Всем привет) Сьогодні розповім Вам про управління центральнимзамком на Ауді С4. В Ауді 100 і А6 до середини 96 року управлінняЦЗ здійснювалося так - щоб закрити всі замки потрібно булонатиснути на штир що на дверній карті, а щоб відкрити - потягнутиза ручку дверей один раз.Погодьтеся що це не зовсім зручно.Благо щодо цього додумалися розробники починаючи з 8 місяця 96 року всімашини вже йшли з кнопкою управління ЦЗ. Дана кнопкавстановлювалася в ручку відкриття дверей.Цю кнопку можна встановитина будь-яку А6 незалежно від комплектації.Про Ауді 100 говорити небуду, тому що на перших роках на них ставили прості насоси ЦЗ безблоку комфорту.

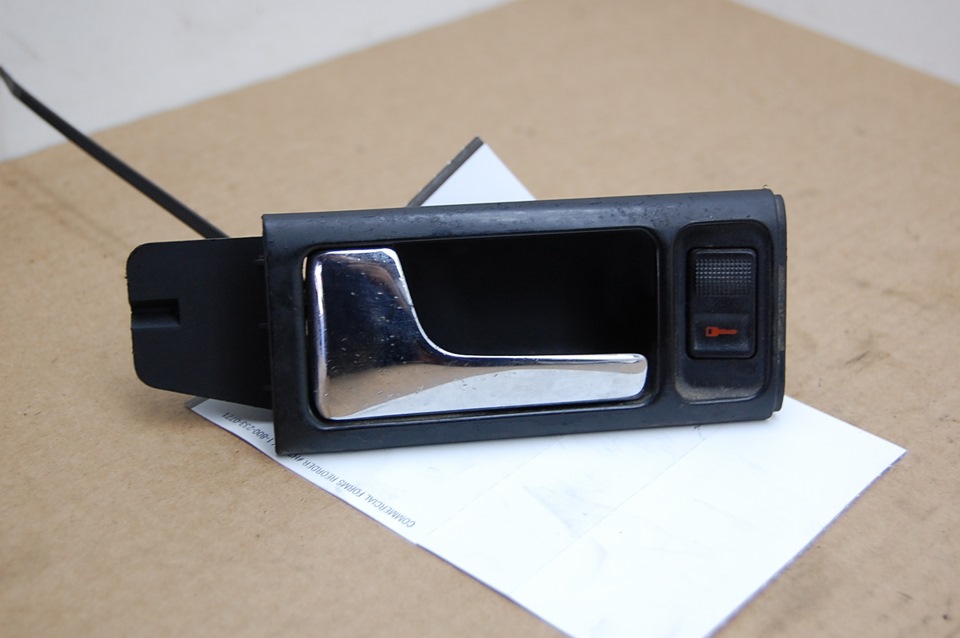

< 1. Ручка дверей під кнопку ЦЗ - 4A0 837 019 C - можнапошукати цю ручку від англійки =)
4A0 837 019 C - ручка дверей під кнопку ЦЗ

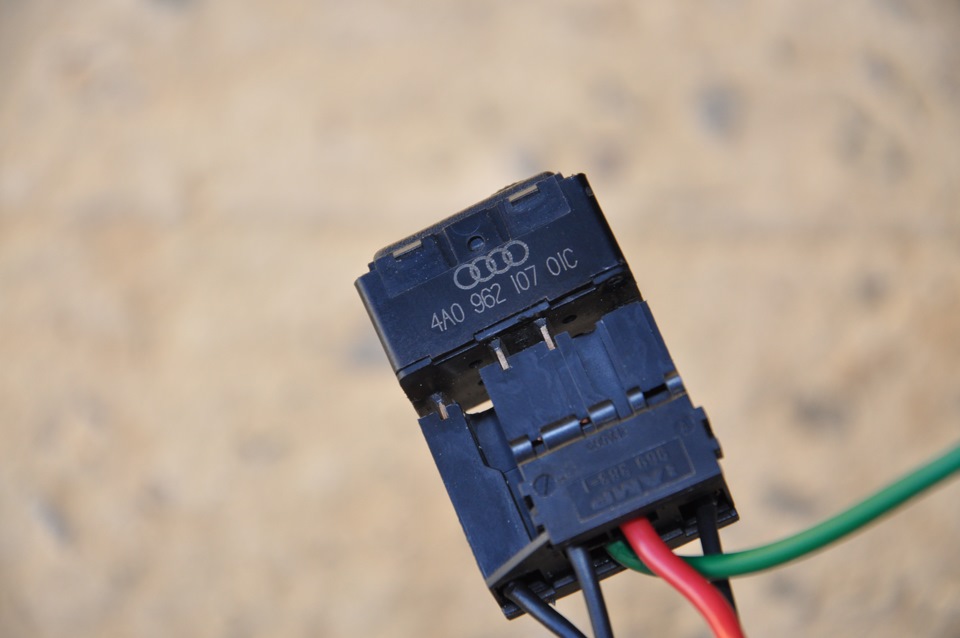

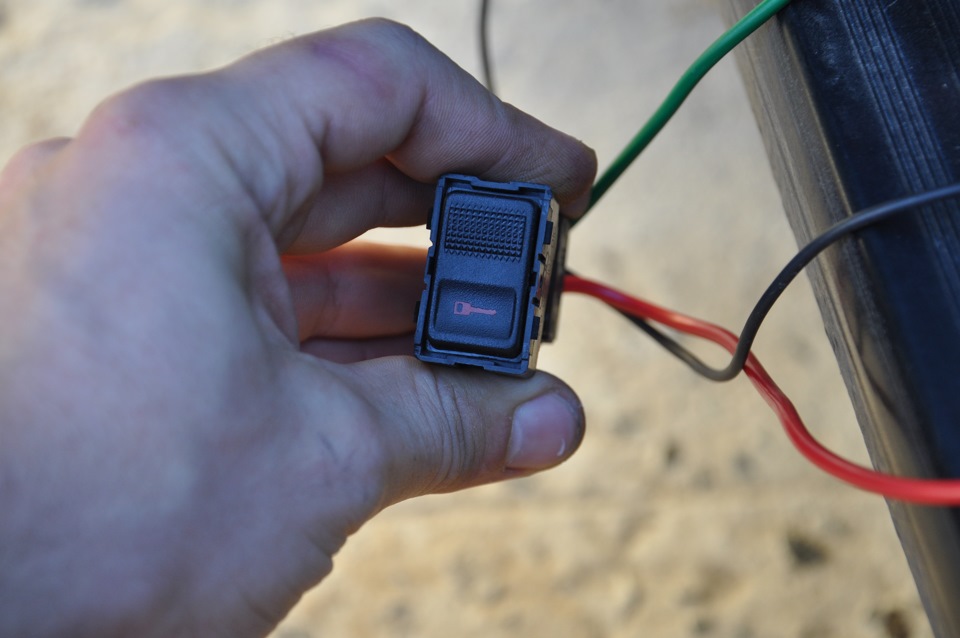

2. Кнопка управління ЦЗ - 4А0 962 107 01C - такі кнопки ставилисяна Ауді А8 D2, Ауді 200, Ауді V8. Так що можете сміливо брати відА8 D2
4А0 962 107 01C - кнопка управління ЦЗ

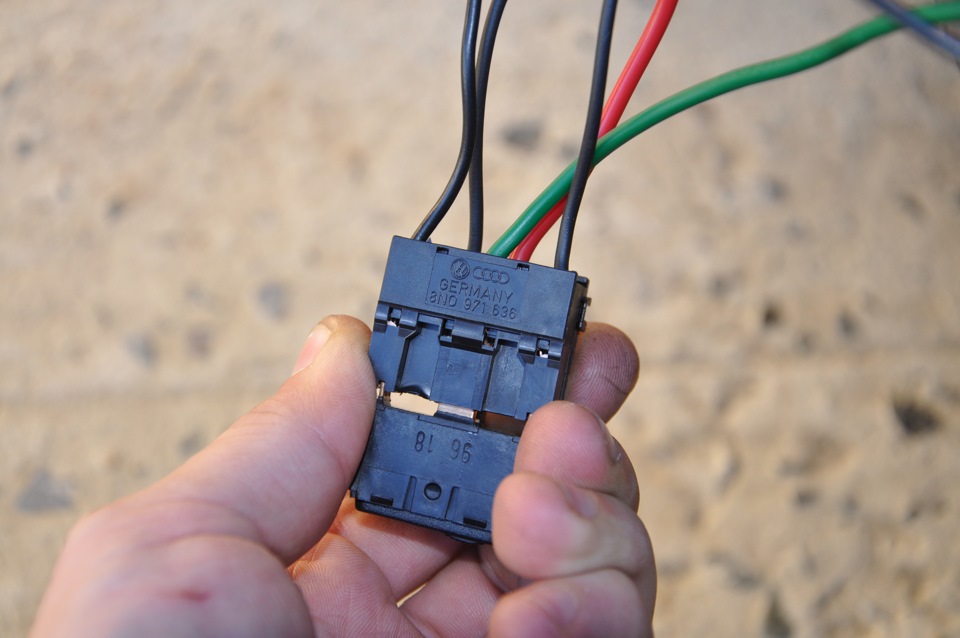

3.Роз'єм для цієї кнопки - 8N0 971 636
< /
8N0 971 636 - роз'єм
4. Піни для гнізда. Від VAG купити їх окремо не можна. Тільки разоміз проводами. Але зате можна купити від Porsche =) Номер999.650.10312 5.Провода. Купив у радіомагазині

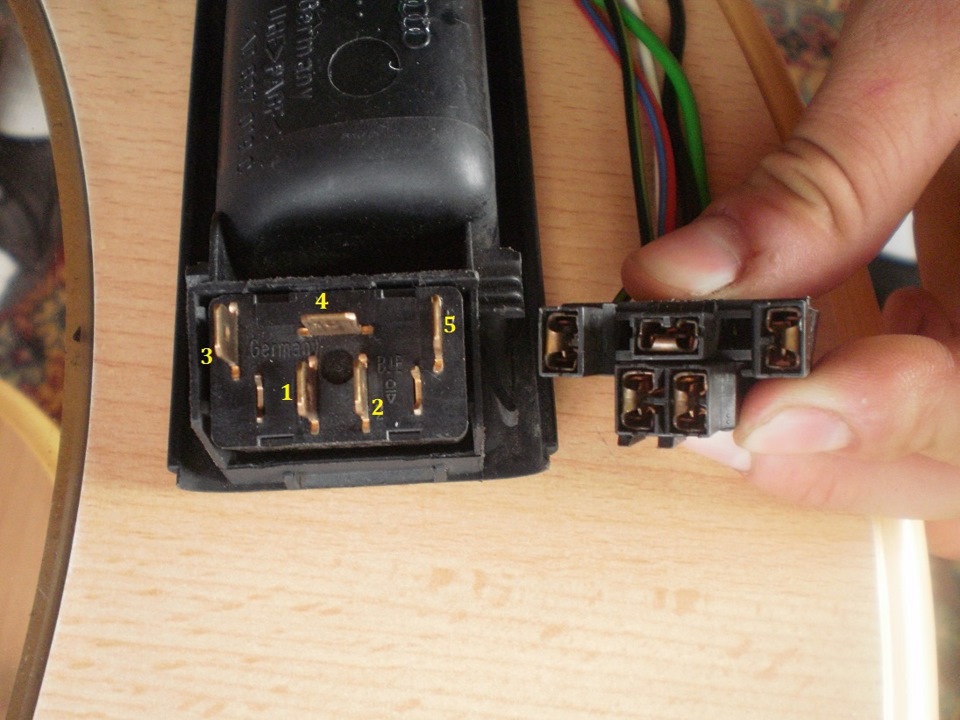

Значить кнопка має 5 контактів.
1. Постійний плюс
2. Керуючий мінус
3. Підсвічування кнопки (+)
4. Керуючий плюс
5.Підсвічування кнопки (-)
Керуючий мінус і мінус для підсвічування ми кидаємо на кузов. Уногах водія є зняти облицювання тобто спеціальне місце.
Постійний плюс ми беремо від 30 клеми що під кермом (там де берутьхарчування товсті червоні дроти).
Плюс для підсвічування кнопки беремо від клеми 15С теж підкермом.
А ось керуючий плюс потрібно запитати від блоку комфорту. За схемуспасибі alexa-vrn
Схема підключення кнопки ЦЗ
Як видно за схемою нам потрібно знайти 5 пін на блоці комфорту.Блок комфорту на А6 йде разом із насосом ЦЗ. 5 пін це зелено-синійпровід. Щоб не знімати АКБ і не виймати насос ЦЗ раджу знайти цейпровід у ногах переднього пасажира. Знайти його легко. Потрібнотільки зняти пластик біля ног пасажира і все.
Ну ось власне і все. Підключаємо, збираємо, користуємось і радіємоще однією кнопочкою в салоні)
