Пересвіт підсвічування номера

Доброго дня, дорогі передплатники та читачі бортового журналу моєїмашини." Потрібно було щось робити з підсвічуванням номера так як уодному плафоні була лампа розжарювання, яка скоро своє віджила б, адругий плафон так взагалі контакти погнивали.Тому було вирішенозробити світильники на основі світлодіодних стрічок.І так, приступимо. Які на жаль на одному плафоні відгнили.

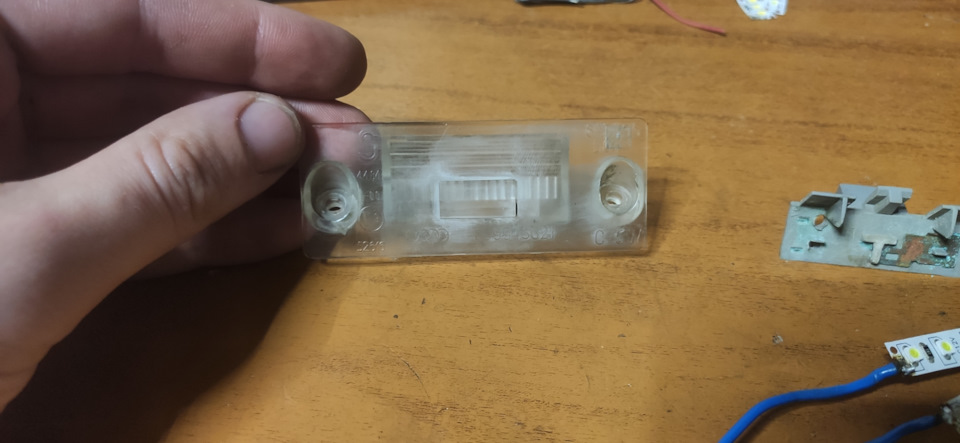

Ось наш плафон

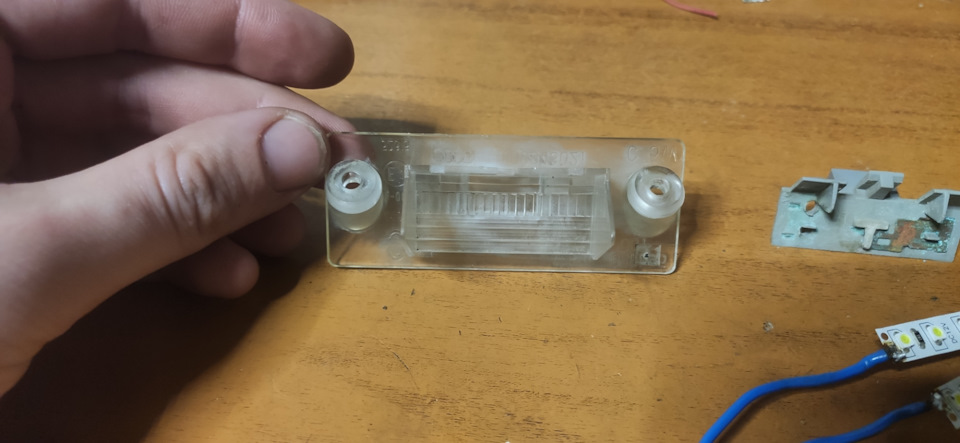

Він же зі зворотного боку

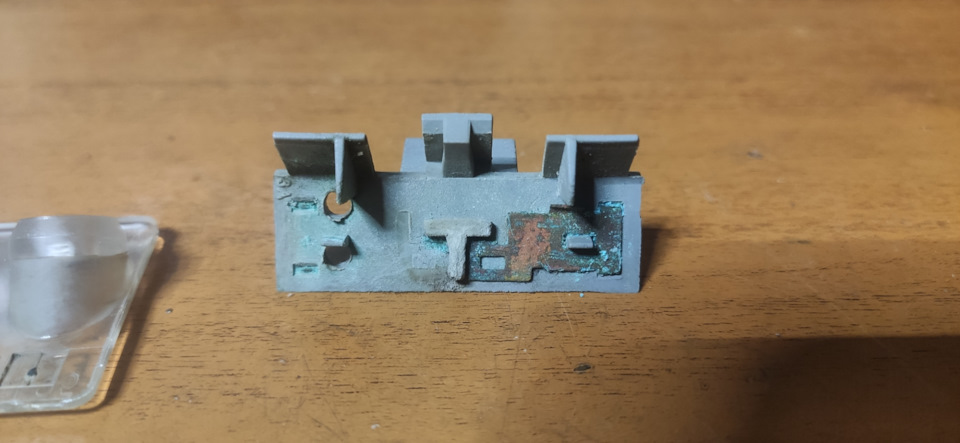

Ну і наша частина з контактами (тут вони відгнили)

<
В якості освітлення було прийнято взяти за основу світлодіоднустрічку.Беремо два шматочки стрічки, паралелімо їх "+" і "-" одну зіншою і на кожну стрічку під'єднуємо дроти живлення, на однустрічку на "+", а на другу " -" і отримуємо ось таку ось схему.

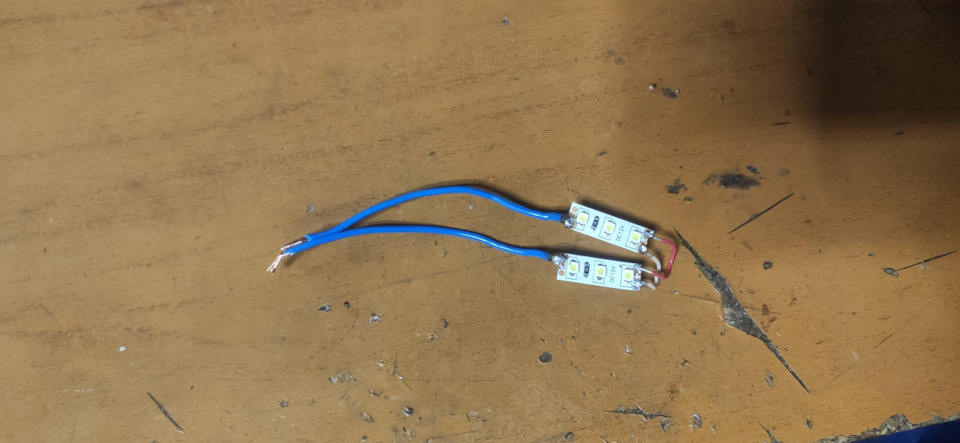

Ось і основа нашого нового освітлення підсвічування номера

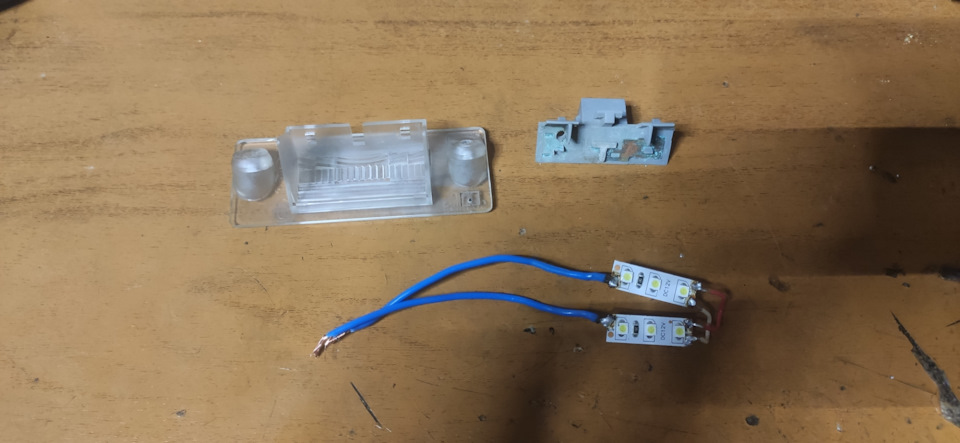

І отримуємо ось такий набір для складання в одну деталь

Далі фіксуємо це все в плафоні за допомогою клею пістолета, післячого ставимо на місце частину з контактами. Ось така картина у насвиходить
Після того беремо ще два шматочка стрічки, знову паралелімо їх, алецього разу дроти живлення під'єднуємо до самої частини з контактами (на цьому плафоні вони у нас живі). Все так само фіксуємо все це задопомогою клею пістолета. А от і основа для другого плафона Ну івсе стоїть на місцях і все закріплено. Виході ми отримуємо осьтаких два плафони підсвічування номера на базі led стрічок. То тутми будемо використовувати клеми "тато" на самому плафоні і напроводці в кришці багажника, клеми "мама", а другий плафон будепідключений штатно.

Ставимо на проводах живлення на плафоні клеми<
А на проводці в кришці багажника клеми
Після цього було вирішено зробити новий ущільнювальні гумки дляплафонів, тому що я в мене була тільки одна і то в сумномустані.Тому ущільнювальна гумка плафона та що в мене залишилася вдуже сумному стані. По товщині, її товщина становить 2 мм.
Ось така ось виходила гумка, та не зовсім ідеальна, але головне щовиконуватиме свій функціонал, так само по ній була зроблена і другатака ж
> Зліва стара, справа нова

Після того як плафони вже повністю готові, гумки теж, то ставимогумки на плафони та встановлюємо плафони на їхні місця.

Нова гумка зайняла своє місце на плафоні підсвічування номера
Після цього було вирішено дочекатися невеликої темряви для того щобоцінити результат того що у нашого вийшло, ну і так само потімдочекався більш темних часів доби.
Дочекався легкої темряви доби і був дуже задоволений результатом.Ви звичайно можете просити чому ж я відразу не купив готові ledплафони і мучився б з усім цим. Я вам відповім. По-перше, готовіled плафони коштують від 500 до 700 грн. По-друге, у мене одинроз'єм підсвічування номера відгнили. По-третє, у мене була стрічкаі мої старі плафони, щоб було набагато простіше і швидше зробитисвої led плафони, які так само світитиму і не чекатиму, не купуватизроблені не зрозуміло як, зате я знаю що і як зроблено.
>

Всім дякую за увагу. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
