Audi symphony 2 - upgrade usb/bluetooth/aux.arduino

Привіт всім хто заглянув!
Початок запису тут

Взагалі я не здався і продовжив проведення дослідів над своєїAudi symphony 2.
Метою було слухати нормальної якості музику із зовнішніх джерелвключаючи flash накопичувачі.
Ятур і йому подібні я не розглядав як варіант рішення

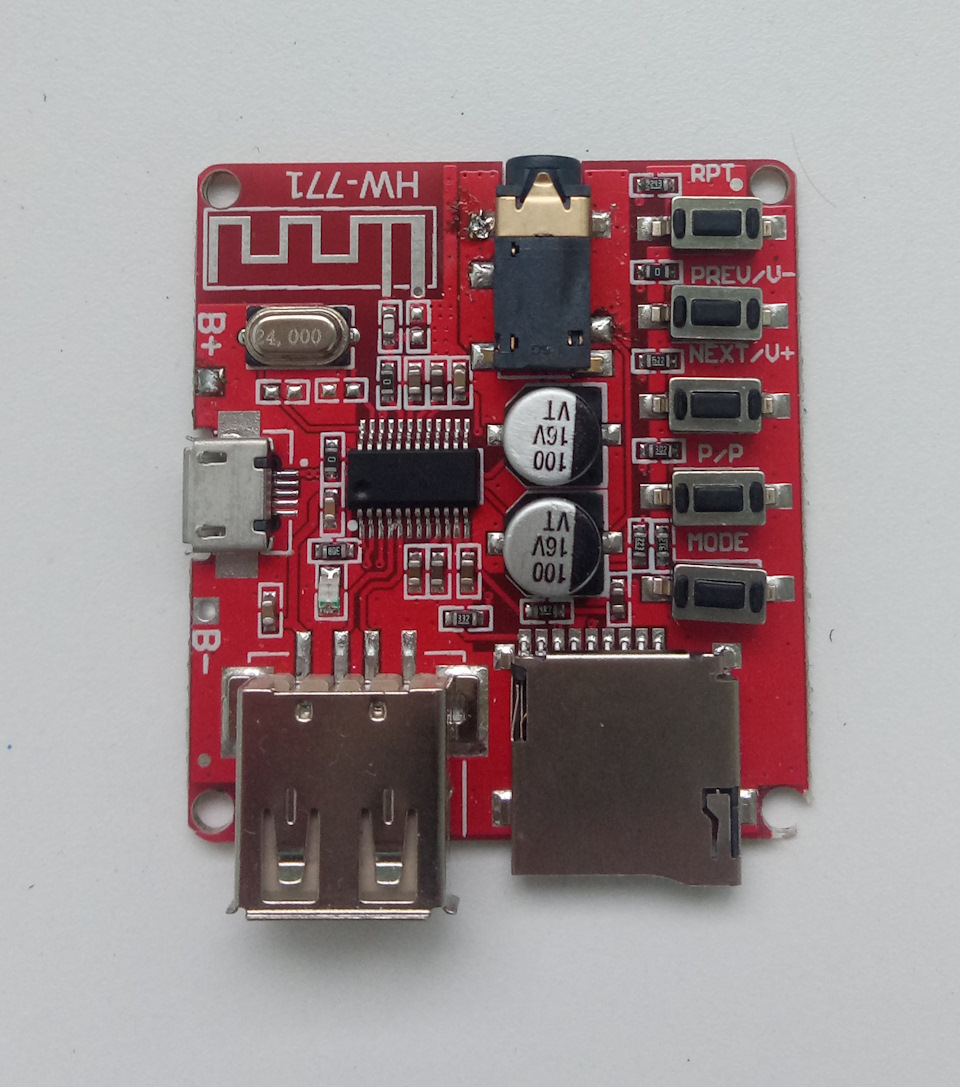

Відразу скажу використав arduino і ось такий модуль Вибрав йоготому як у нього хороша якість звуку і підтримка багатьох форматів.Підтримка профілю A2DP/AVCTP/AVDTP/AVRCP/HFP
Підтримка режиму Bluetooth 4, 1, підтримка автоматичного поверненнядо файлів, підтримка декодування WAV/APE/FLAC/MP3
Спочатку була ідея емулювати касету і подати через кондери на платіяк описано ЗДІБ
Але тому що у мене була проблема з касетною частиною то мої спробивідбутися легкою кров'ю не увінчалися успіхом, магнітола вперто небачила касету, випробував всі варіанти описані на просторахгугла.
/>
Єдиним варіантом на мою думку залишалося емулювати зовнішній СDchanger за допомогою arduino
З огляду на те, що я не знав пароля від своєї магнітоли, то менідовелося гарненько побігати в машину і назад у процесі моїхдослідів, т.К. Код передавався по Can-Шині і перевірити вдомапрацездатність я не міг./>
Знайти генератор паролів або чогось мені до ладу не вдалося, томупідключився безпосередньо до EEPROM через тугіше arduino і вважавпароль.
Далі вже пішло веселіше.
На перших порах коли тільки зробив емулятор CD запитав arduino зпостійних 12В для перевірки але коли мені здавалося що все вженормально працює я вирішив перевірити все в машині на коліні.
Побачивши після підключення якийсь димок від ардуїни я зрозумів щосила струму занадто зашкалює ) і випадково упустив проводок якимубив ардуїну та аудіо модуль.
Замовив другий комплект, поки чекав посилку шукав де запитати всеце господарство і чому не відключається харчування напідсилювач.
Причину постійного живлення на підсилювач так і не знайшов, затезнайшов знижуючий стабілізатор на 5 вольт, харчування на якомуз'являлося після включення магнітоли і пропадало через пару секундпісля відключення.
Було прийнято рішення запиляти релюшку в розрив ланцюга живленняпідсилювача.
Реле і всю цю грядку включив від понижуючого стабілізатора.
Підсумок:
— схема вмикається та вимикається після вмикання/відключеннямагнітоли
— пароль від магнітоли добував
— підсилювач вмикається та вимикається з магнітолою
— якістю звуку задоволений як слон, якість мене повністювлаштовує.

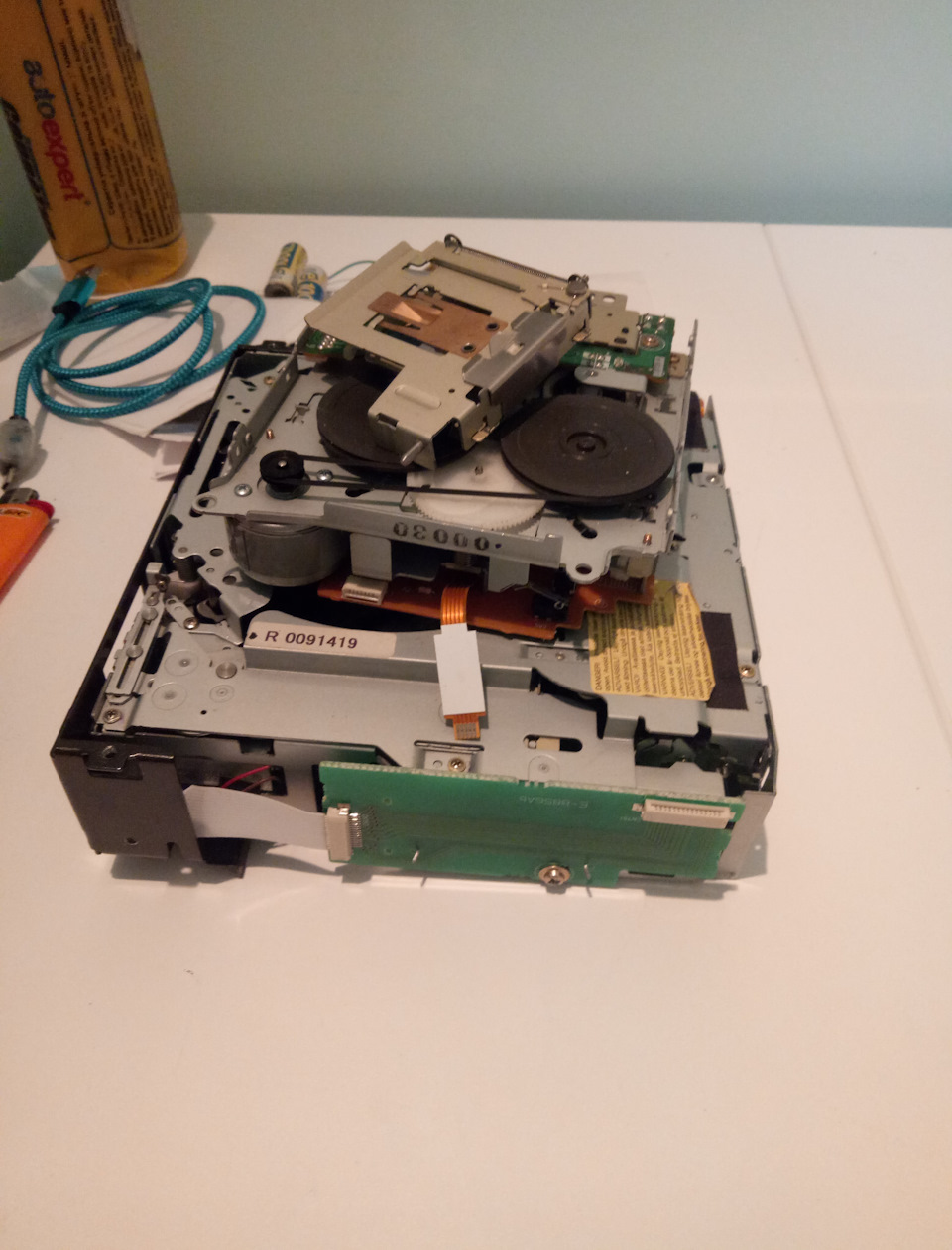

З огляду на те, що вбудований CD та касетник не працював вирішивназад ці модулі не ставити, після модернізації залишилася такагірка металу яку я ще пристосую куди -то

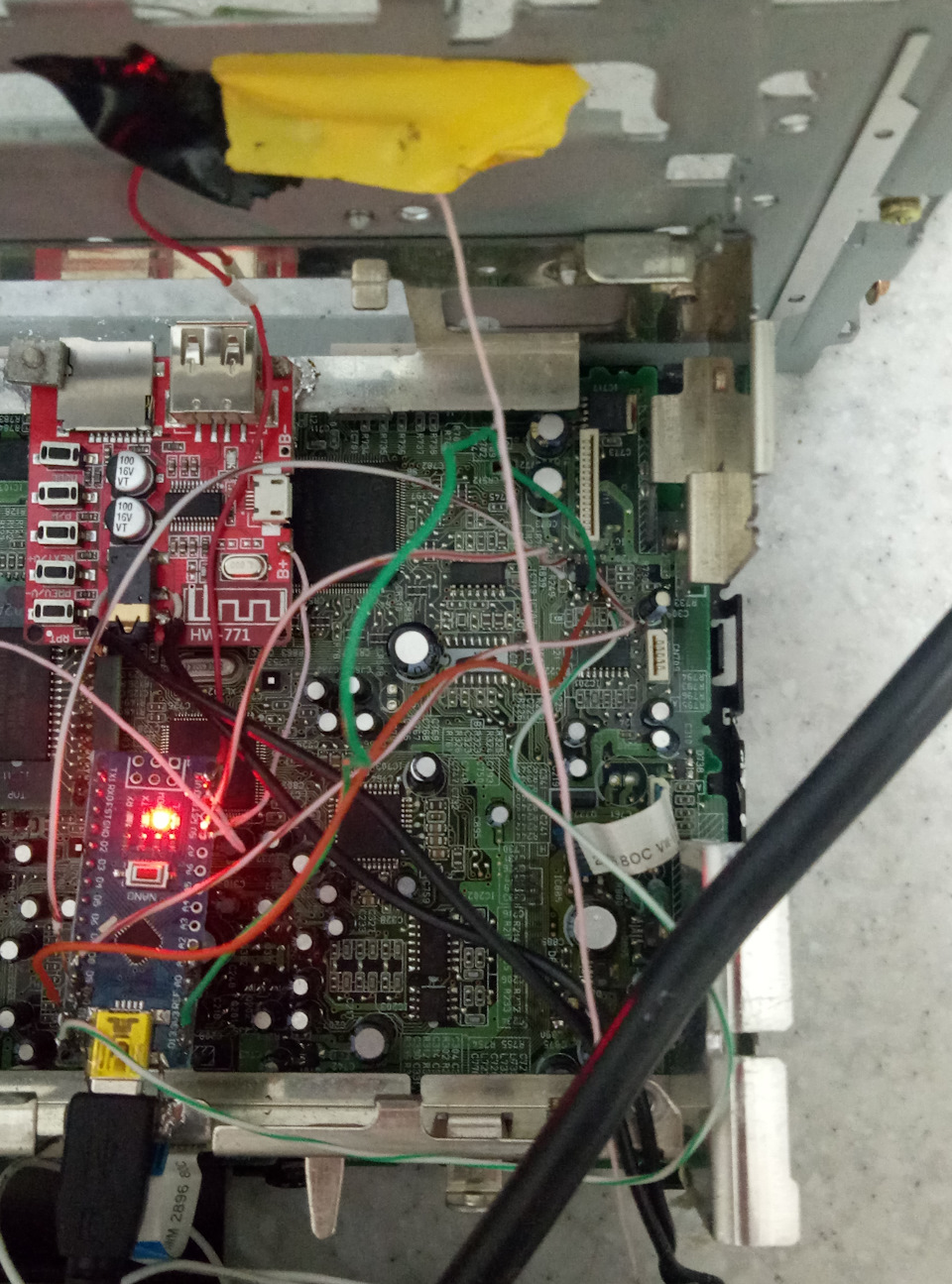

Фото зчитування коду з eeprom

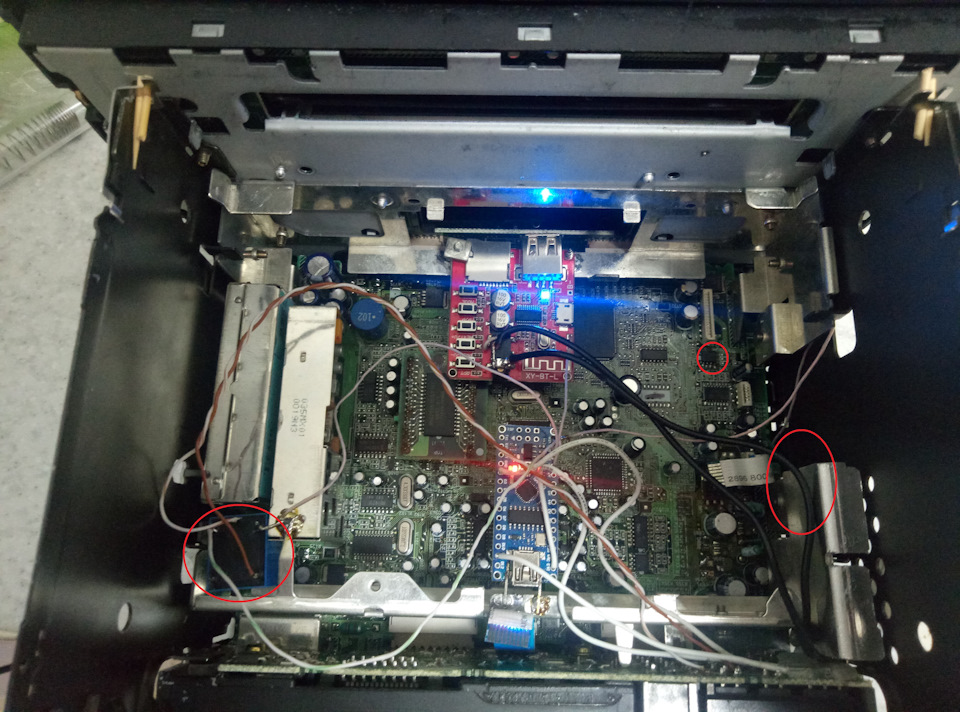

Реле, що знижує стаб. І EEPROM обведені на фото

Кріплення модуля

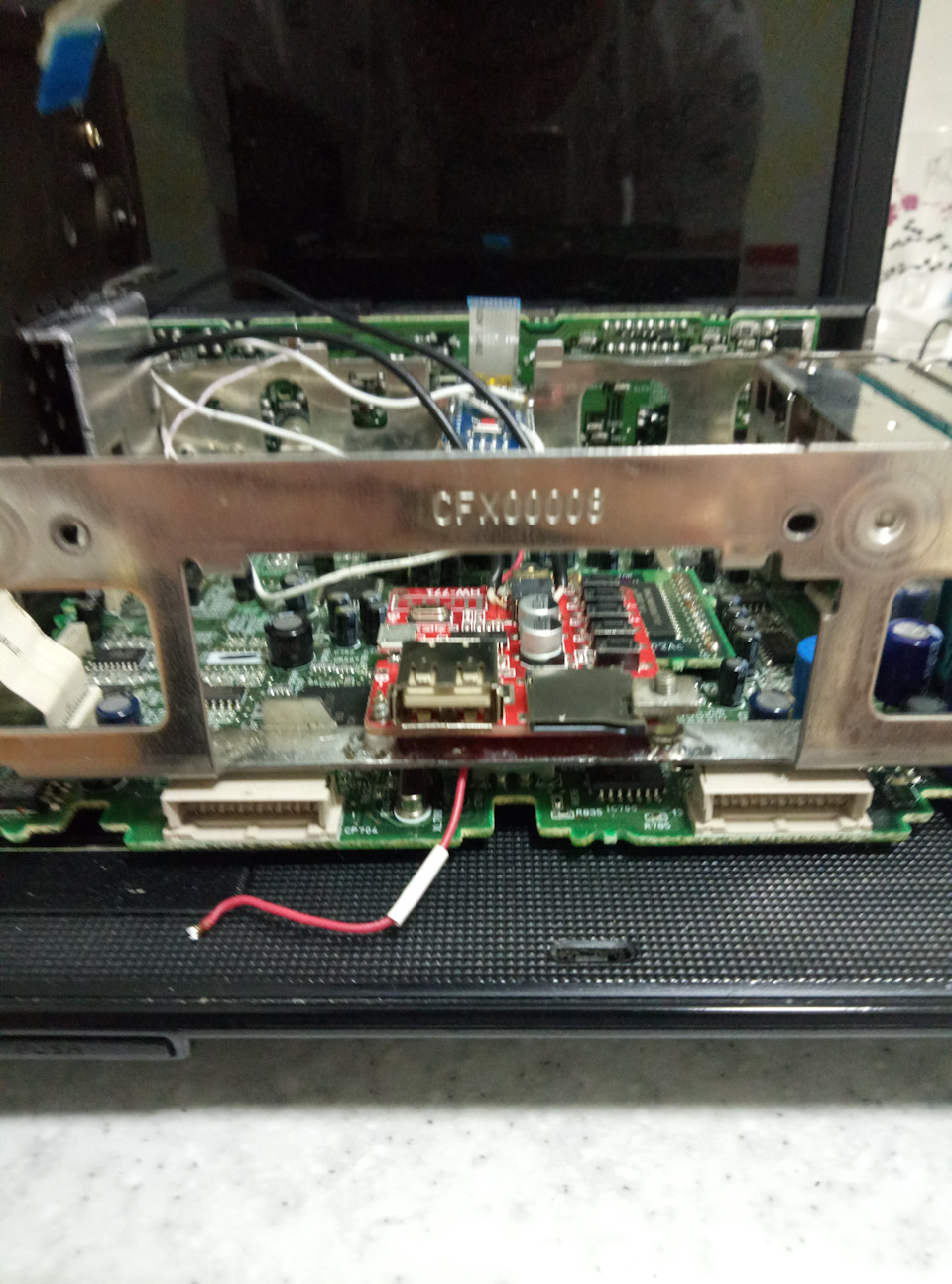

так прикріпив модуль
Розпинування Arduino, взяв із інтернету

Так зафіксував та ізолював дроти

Щоб не колгоспити з роз'ємами і не різати штатну проводку релепідключив у розрив тут

Якби був більш акуратним то і витрати були б меншими, а такдовелося купувати другий комплект)
Всім дякую і удачі на дорогах!
