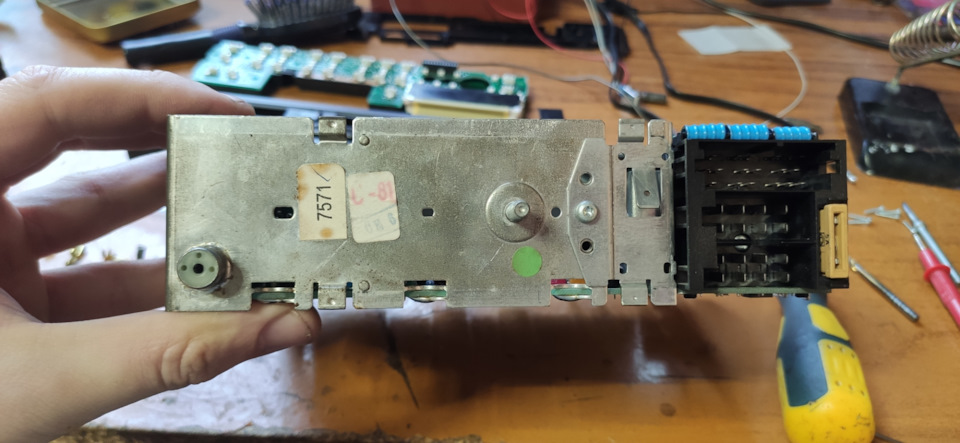

Ось сюди це все готувалося Але як бачимо, ну не куди тут це всепоставити, тому нам доведеться допрацювати два отвори готові є взадній панелі корпусу і так само зробити воно з нуля. Знаходитьсяправоруч від болта, друге ліворуч від нього, ось їх ми і будемопідганяти за розміром роз'ємів 3.5 (мікрофон і AUX), ну а отвір пороз'єм USB можемо зробити в будь-якому зручному для нас місці.

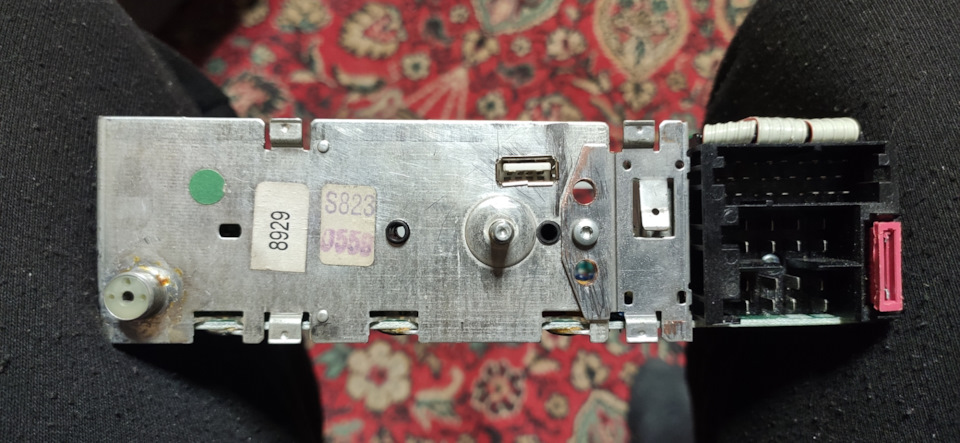

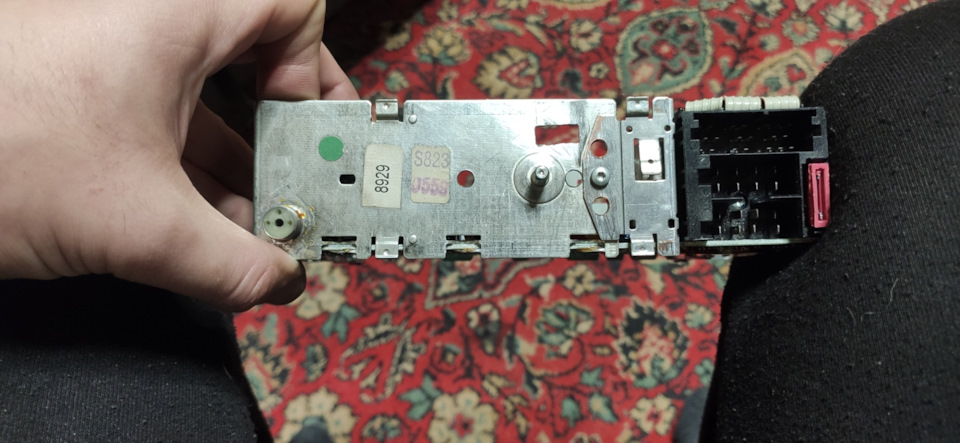

Ну і ось так тепер виглядає задня панель корпусу магнітофона зготовими отворами. Праворуч відповідно роз'єм для AUX, ну і над нимроз'єм USB. Ну а ось так виглядає коли все на своїх місцях Далі намнеобхідно закріпити всі три роз'єми, щоб при підключенні абовідключенні нічого не провалилося всередину магнітофона, чи невипало з нього. Для цього я все добре зафіксував усередині задопомогою клею пістолета.

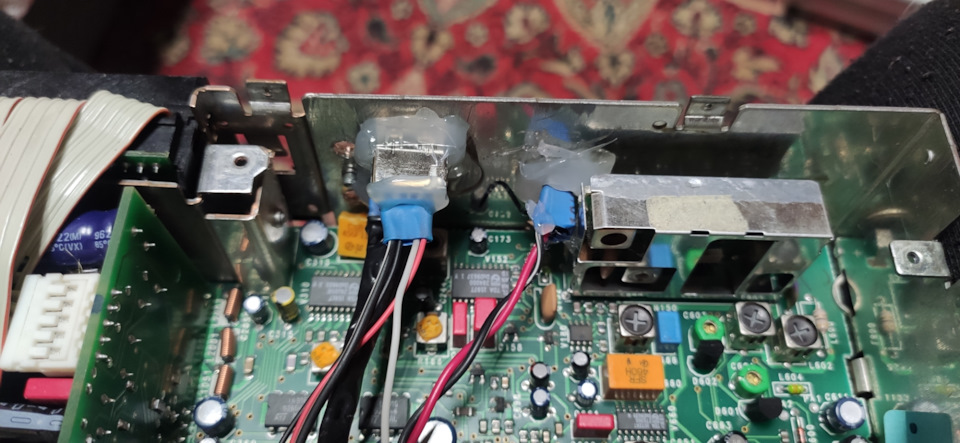

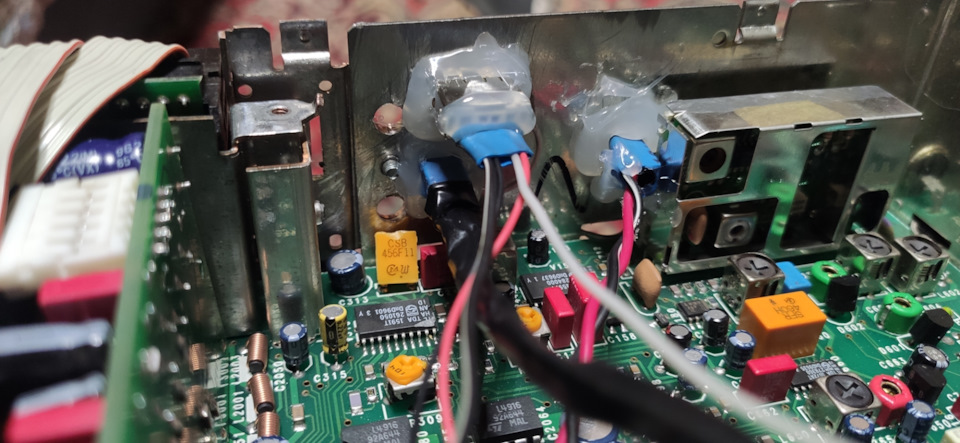

От все і зафіксовано за допомогою клею пістолета
Перевіряв вставляючи в роз'єми і 3.5 jack, і USB, за підсумкаминічого не куди не рухатися і все добре варто. Далі можна спокійноприпаювати дроти до USB і укладати дроти, що йдуть на всі роз'єми вкорпусі магнітофона. Але перед цим ще потрібно припаяти 4 дроти накнопки управління mp3 модулем, після чого всі паяння на модулізалити все тим же клеєм пістолетом. До кнопка управління
І залили все клеєм пістолетом
Тепер нам потрібно припаяти дроти для виведення звуку з модуля намагнітофон, ну і з магнітофона вже на колонки, і заразом припаятипровід живлення для радіо на модуль .
Антен і висновок звуку припаяний
Далі трохи допрацьовуємо касетну деку, а саме прибираємо те, що намуже не потрібно, а саме:
> — привід для живлення касети;
— посадкове місце для касети;
— головку для читання стрічки касети;
— та й дрібні інші частини.
Все що прибрали, тому що це нам більше не потрібно буде
Ну і вкладаємо все на місця і те як воно надалі лежатиме істоятиме всередині.Тепер потрібно звідкись подати харчування намодуль, але щоб воно було не постійно, а відключається. І нам надопомогу приходить дроти живлення приводу для касети, на якихживлення з'являтися як тільки ми натиснемо на кнопку "Mode" імагнітофон перейде в режим "TAPE", ось звідси і братимемохарчування на mp3 модуль і він включатиметься таким же режимом як івключалася раніше касета.
Припаюємо дроти живлення mp3 модуля на дроти живлення приводу длякасети
Після того як всі припаяли, ставимо все на місце, підключаємовсі роз'єми і перевіряємо.
Все припаяно, підключено і все відмінно працює
Так само були виведені дроти для кнопок управління модулем, їх мипідключатимемо до лицьової панелі магнітофона.
Проводи для кнопок управління модулем
Далі беремося за роботу з лицьовою панеллю магнітофона, для початкурозберемо її повністю, доопрацюємо притискний пластик плати долицьової частини, так як воно упирається в кріплення mp3 модуля, іпісля цього після повного розбирання, приступимо до підключеннякнопок управління.
Приступаємо до розбору лицьової панелі магнітофона
Ось у цьому пластику довелося зробити два отвори для того, щоблицьова панель магнітофона села щільно на своє місце і не впиралосяу кріплення mp3 модуля
Ну і власне сам пластик лицьової панелі магнітофона
Він же зі зворотного боку
Ну і передня частина плати від лицьової панелі магнітофона
< Далі розібрав плату лицьової панелі, і вона виявилася щоскладається з двох плат, але нам потрібна лише та на якійкнопки.
На платі з кнопками, нам потрібні лише 4 кнопки, ті які задіялисяраніше в режимі 'TAPE'. І цими кнопками є "< < " (перемотуваннякасети назад), "> > " (перемотування касети вперед), "RD" (режим рандом для CD дисків, у тому випадку якщо у вас є CDчейнджер) і "^ і вниз" (касетний перемикач доріжок, задає напрямокдля доріжки (вперед або назад). І по скільки касети у нас вже небуде, то всі ці кнопки ми задіяємо в наших потребах, а саме:
— "< < " будемо кнопка управління модулем "< < " (попередній трек); < br/>
— "> > " буде кнопка управління модулем "> > " (наступнийтрек);
— "RD" кнопка управління модулем "Mode" (перемикання режимівBluetooth, AUX, USB, FM radio);
"^ і вниз" кнопка управління модулем "Play/Stop".
Дві верхні кнопки це
> ", і середня кнопка справа це "RD">
Верхня кнопка
Для того щоб це все разом підключити, нам потрібно на платілицьової панелі з кнопками акуратно перед кнопками розрізатидоріжки сигнал, що подає від кнопки далі до мозку магнітофона, після чого до кнопок припаяти дроти.
Акуратно перед кнопками розрізаємо доріжки
Після чого так само акуратно до них паяємо дроти
>
Тепер залишилося лише зібрати лицьову панель магнітофона, спаятидроти від лицьової панелі з проводами від модуля та перевірити яквсе це працює.
Всім дякую за увага. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
