Знімаємо магнітофон з усіма доробками і несемо в будинок дляподальших робіт.
Після того як занесли магнітофон додому, від'єднуємо лицьову панельвід корпусу магнітофона і дістаємо так само касетну деку .

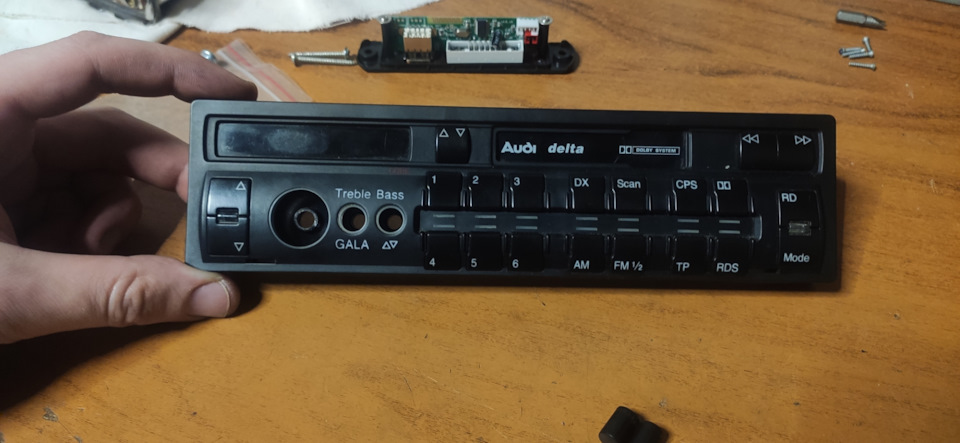

Лицьова панель від'єднана

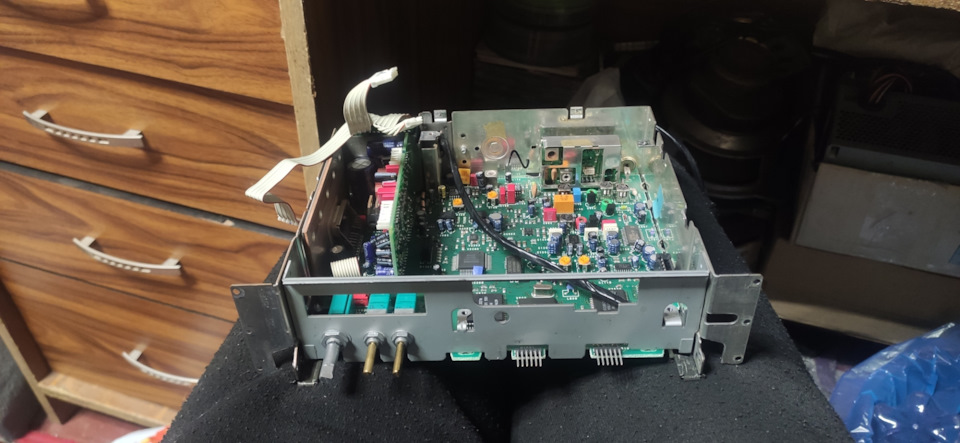

Сам корпус

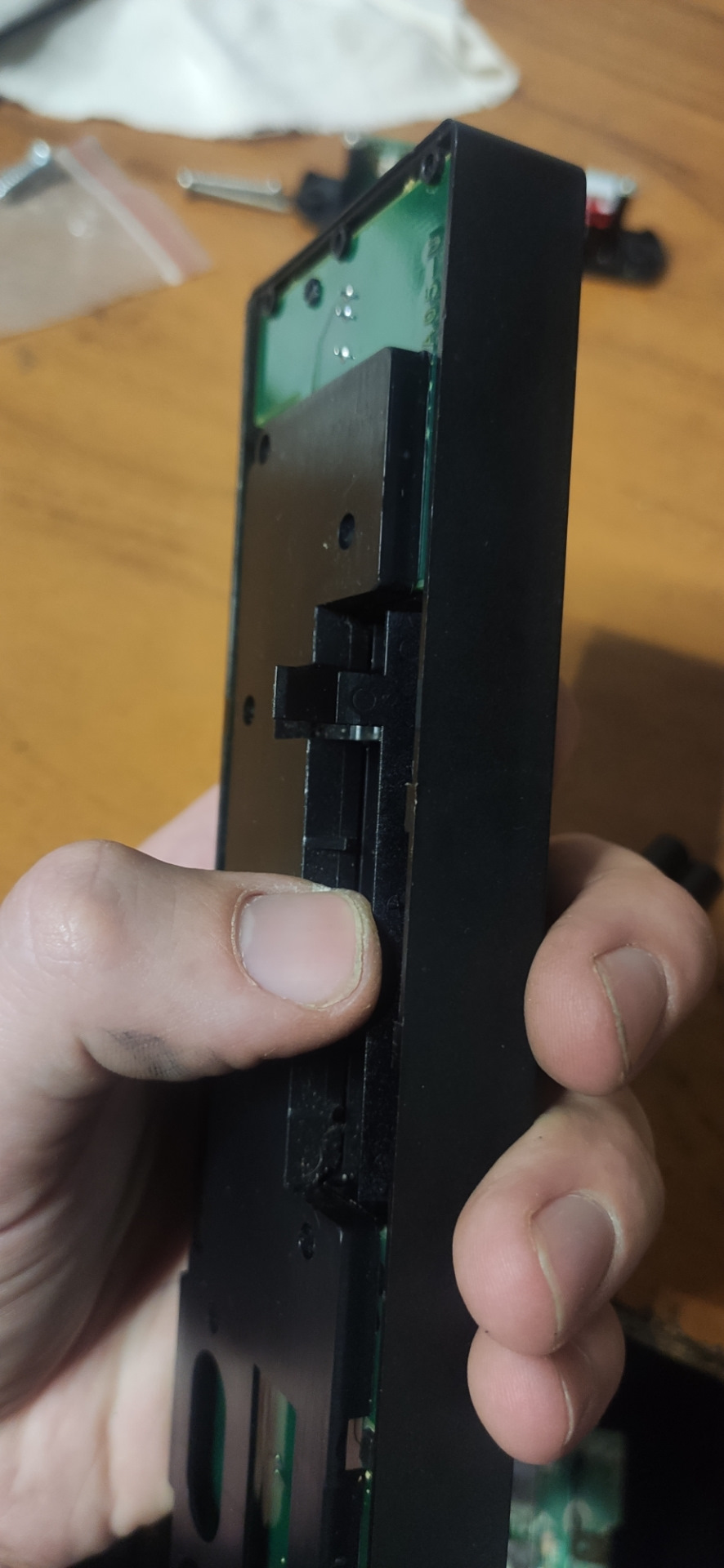

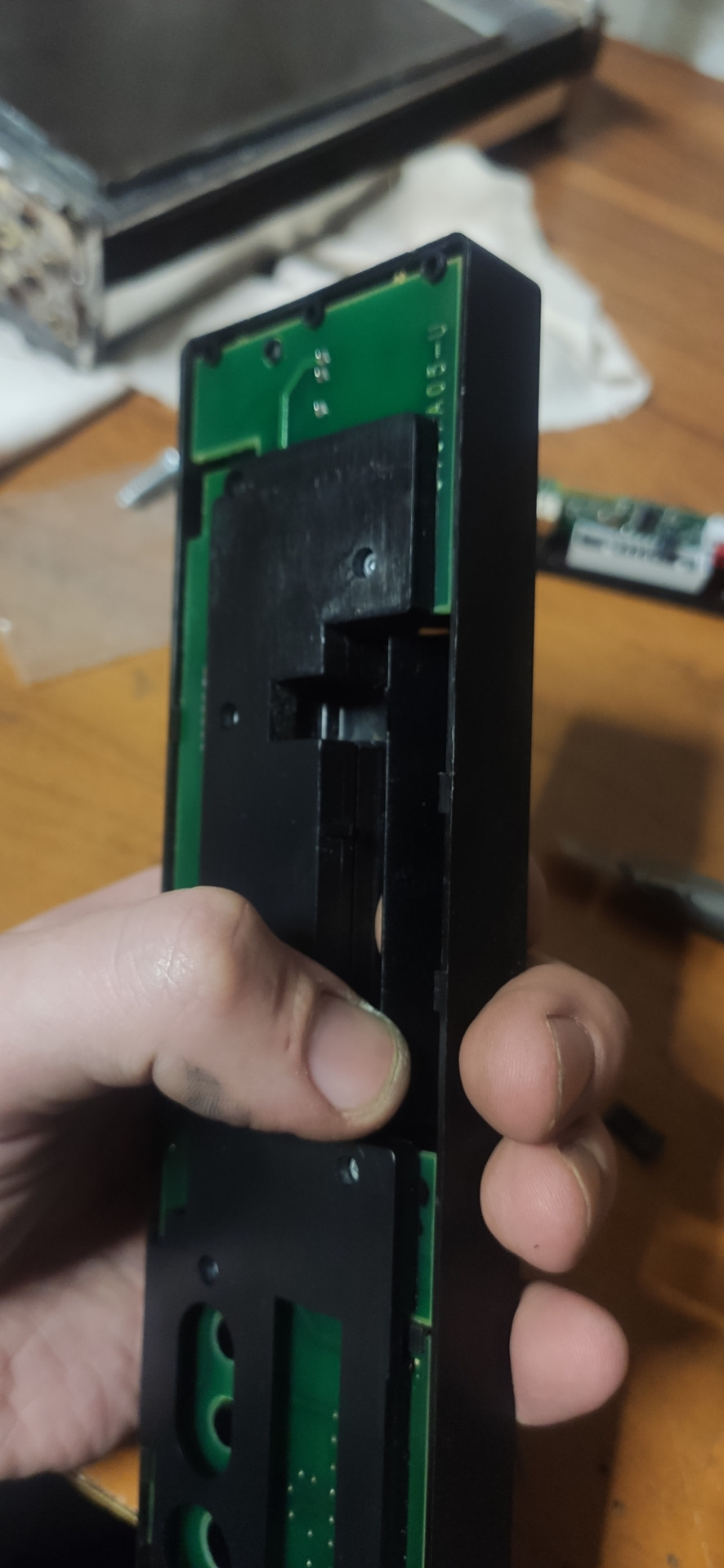

З лицьовою панеллю ще будуть роботи, але то пізніше, зараззаймемося корпусом І перед тим як ми почнемо займатися корпусом, потрібно відразу трохи доопрацювати лицьову панель, а саме обрізатиязичок на шторці касети, тому що він далі нам буде заважати.результат

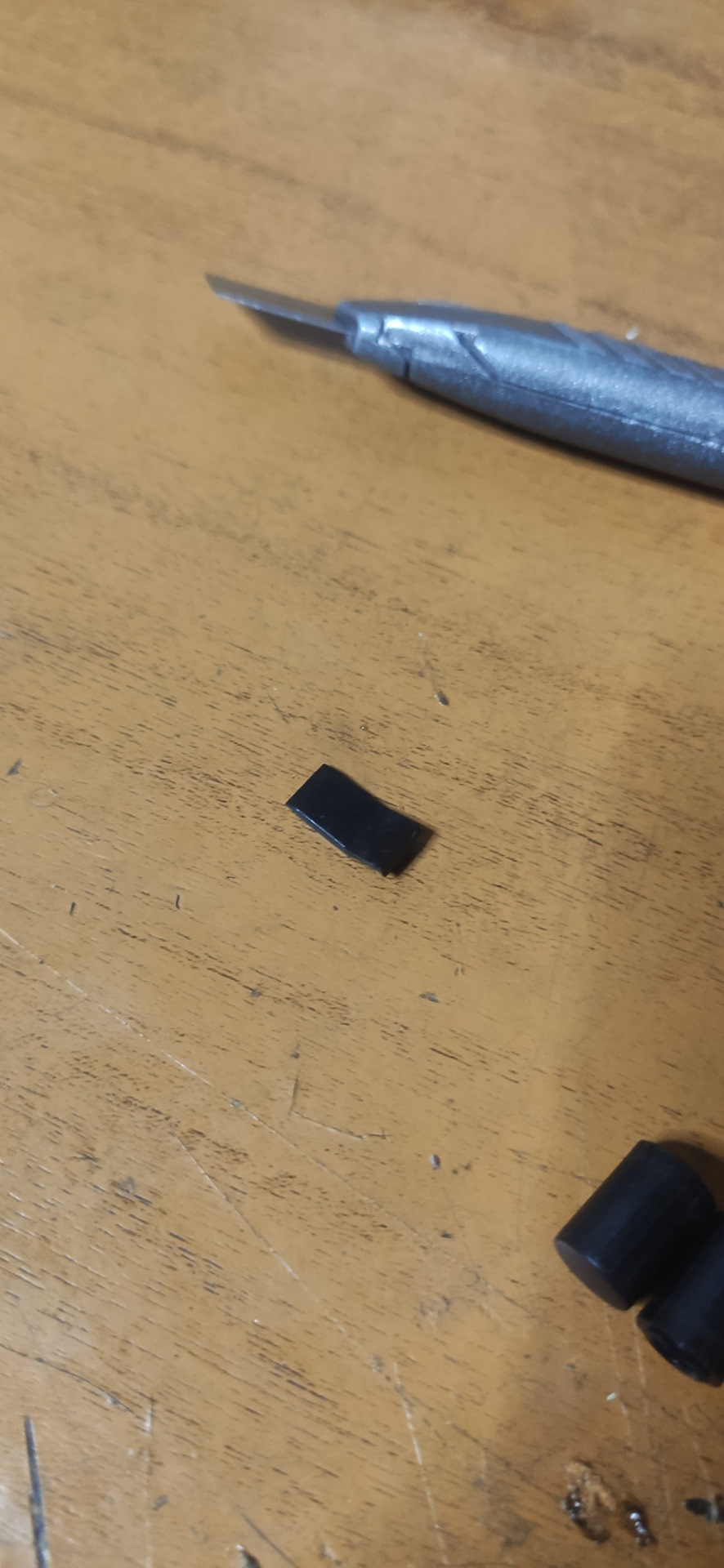

Це зайве
Далі приступаємо вже до роботи з самим корпусом Беремо лицьовупанель від mp3 модуля, приміряємо її і ставимо позначки де робитидва отвори для її кріплення і знімаємо передню частину корпусу воназнімна) і робимо намічені отвори.
Знімаємо передню панель корпусу
Робимо позначки для кріплення лицьової панелі mp3 модуля
Свердлимо отвори
Ну і власне болтики з гайками за допомогою яких лицьова панельмодуля буде кріпитися до передньої панелі корпусу
І робимо примірки як стоятиме і виглядатиме лицьова панель mp3модуля на передній панелі корпусу магнітофона, ну і як цевиглядатиме всередині.
Далі було прийнято рішення відразу доопрацювати і задню панельмагнітофона поки знята касетна дека. І почнемо ми з додаванняроз'єму мікрофона, тому що на модулі присутні контакти, куди можнапідключити зовнішній мікрофон для розмов, ось цим ми зараз ізаймемося.
Для того щоб це все реалізувати, нам знадобиться:
— роз'єм для штекера 3.5 (оскільки у нас мікрофон з такимштекером);
— два дроти;
— шматок термоусадки.
Далі при за допомогою штекера мікрофона, визначаємо на які каналипотрібно подати "+" і "-", після цього припаюємо туди дроти, одягаємо на роз'єм термоусадку, після відповідної контактиприпаюємо на саму плату mp3 модуля.
На роз'єм під штекер 3.5 визнач де які канали мікрофона будутьзадіяні і припаюємо туди дроти
Після чого одягаємо сюди термоусадку і обтискаємо її
Після чого припаюємо ці два контакти на плату mp3 модуля
Ну і власне те що у нас вийшло
Так само оскільки вже зайнявся платою mp3 модуля, було вирішеновідразу виводити і роз'єм AUX, оскільки він буде недоступний уподальшому використанні. Для цього нам знадобиться:- все так самороз'єм для штекера 3.5; - вже 4 дроти (бажано 4 різного кольору); -шматок термоусадки.
Далі почнемо припаювання проводів до роз'єму, і відразу ви можетезапитати чому 4 проводи, адже потрібно всього 3 і я вам зараз всепоясню.
Привіваємо проводи (найкраще взяти 4 дроти різного кольору, а не яку мене)
Всаджуємо термоусадку
Після чого відповідно тому як припаяли одні кінця проводів, такприпаюємо й інші
І отримуємо ось таку ось річ
< br> Ну і раз пішла така справа, то чому б вже відразу іне вивести роз'єм USB на задню панель. Я звичайно розумію, щоспереду є доступ до USB роз'єму, але тоді потрібно буде шукати іпідбирати вузьку як роз'єм флешку, ну і відповідно довгу, щобзручно було її ставити і діставати, але я вирішив піти трохи іншимшляхом і винести роз'єм USB на задню панель. . Для цього намнеобхідно:- старий OTG кабель (у моєму випадку це mircoUSB-OTG, умене в сім'ї таким вже ніхто не користується); - 4 дроти дляз'єднання USB роз'єму з платою модуля;
— шматок термоусадки.
Для подальшої роботи нам доведеться розібрати OTG кабель, прибравшивсе зайве і залишити тільки сам роз'єм USB.
> Беремо ось такий ось не потрібний OTG кабель
Кабель microUSB-OTG
Прибираємо все зайве і у нас залишається ось так ось USB роз'єм
Далі нам потрібно припаяти 4 дроти до контактів і потім все цезаізолювати термоусадкою.
Припаюємо проводи
І саджаємо термоусадку
Продовження роботи буде в наступному бортовому журналі.
Всім дякую за увагу. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
"адже потрібно те всього 3 і я вам зараз все поясню.
Привіваємо дроти (найкраще взяти 4 дроти різного кольору, а не як умене)
Всаджуємо термоусадку
Після чого відповідно тому як припаяли одні кінця проводів, такприпаюємо й інші І отримуємо ось таку ось штучку Ну і раз пішлатака справа, то чому б вже відразу і не вивести роз'єм USB на заднюпанель. Я звичайно розумію, що спереду є доступ до USB роз'єму, алетоді потрібно буде шукати і підбирати вузьку як роз'єм флешку, ну івідповідно довгу, щоб зручно було її ставити і діставати, але явирішив піти трохи іншим шляхом і винести роз'єм USB на заднюпанель. . Для цього нам необхідно:- старий OTG кабель (у моємувипадку це mircoUSB-OTG, у мене в сім'ї таким вже ніхто некористується); - 4 дроти для з'єднання USB роз'єму з платоюмодуля;
— шматок термоусадки.
Для подальшої роботи нам доведеться розібрати OTG кабель, прибравшивсе зайве і залишити тільки сам роз'єм USB.
> Беремо ось такий ось не потрібний OTG кабель
Кабель microUSB-OTG
Прибираємо все зайве і у нас залишається ось так ось USB роз'єм
Далі нам потрібно припаяти 4 дроти до контактів і потім все цезаізолювати термоусадкою.
Припаюємо проводи
І саджаємо термоусадку
Продовження роботи буде в наступному бортовому журналі.
Всім дякую за увагу. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
"адже потрібно те всього 3 і я вам зараз все поясню.
Привіваємо дроти (найкраще взяти 4 дроти різного кольору, а не як умене)
Всаджуємо термоусадку
Після чого відповідно тому як припаяли одні кінця проводів, такприпаюємо й інші І отримуємо ось таку ось штучку Ну і раз пішлатака справа, то чому б вже відразу і не вивести роз'єм USB на заднюпанель. Я звичайно розумію, що спереду є доступ до USB роз'єму, алетоді потрібно буде шукати і підбирати вузьку як роз'єм флешку, ну івідповідно довгу, щоб зручно було її ставити і діставати, але явирішив піти трохи іншим шляхом і винести роз'єм USB на заднюпанель. . Для цього нам необхідно:- старий OTG кабель (у моємувипадку це mircoUSB-OTG, у мене в сім'ї таким вже ніхто некористується); - 4 дроти для з'єднання USB роз'єму з платоюмодуля;
— шматок термоусадки.
Для подальшої роботи нам доведеться розібрати OTG кабель, прибравшивсе зайве і залишити тільки сам роз'єм USB.
> Беремо ось такий ось не потрібний OTG кабель
Кабель microUSB-OTG
Прибираємо все зайве і у нас залишається ось так ось USB роз'єм
Далі нам потрібно припаяти 4 дроти до контактів і потім все цезаізолювати термоусадкою.
Припаюємо проводи
І саджаємо термоусадку
Продовження роботи буде в наступному бортовому журналі.
Всім дякую за увагу. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
"
Беремо ось такий ось не потрібний OTG кабель
Кабель microUSB-OTG
Прибираємо все зайве і у нас залишається ось так ось USB роз'єм
Далі нам потрібно припаяти 4 дроти до контактів і потім все цезаізолювати термоусадкою.
Всім дякую за увагу. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
"
Беремо ось такий ось не потрібний OTG кабель
Кабель microUSB-OTG
Прибираємо все зайве і у нас залишається ось так ось USB роз'єм
Далі нам потрібно припаяти 4 дроти до контактів і потім все цезаізолювати термоусадкою.
Всім дякую за увагу. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.






Коментарі1
Кроїлове звичайно не привітальну, але підхід слушний. Ось тільки в останньому дроті - краще кожну маленьку термоусадку на контакт, а то так усередині відвалиться і буде мкнути.
