Давно нічого не викладав. Сьогодні вирішив задіяти світлодіоди, що давно мирно лежать, підсвічування B& O без діла, встановившипідсвічування кишені дверної карти.

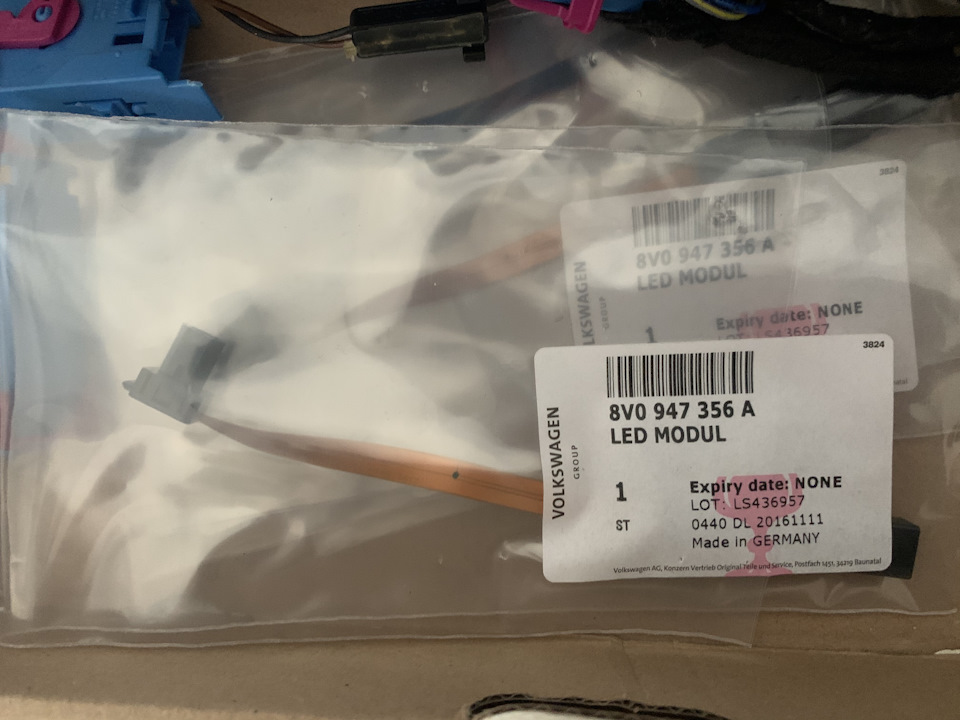

Світлодіод
>

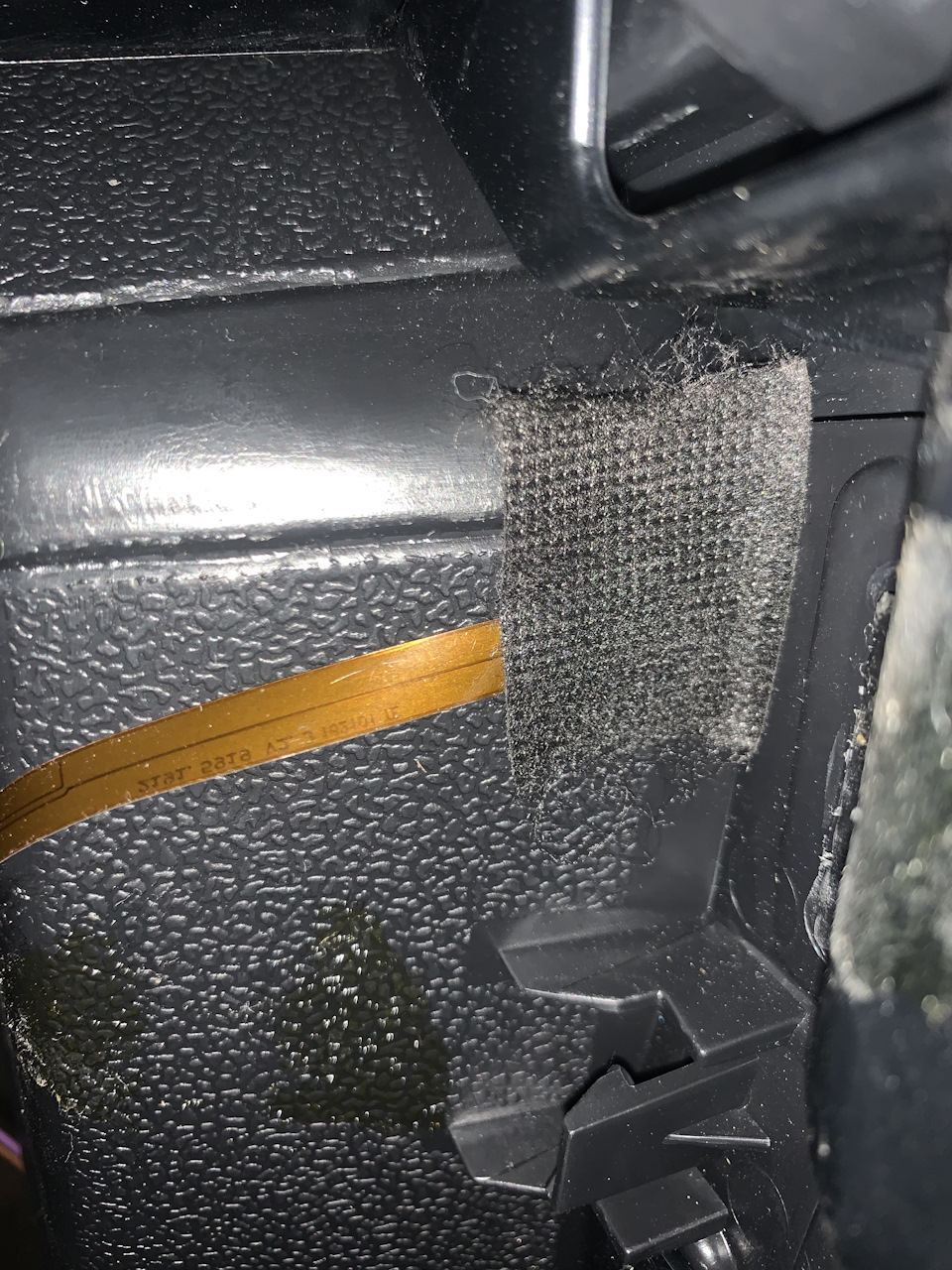

Для початку в гаражі дістав заводську дверну карту, трохи розібрав, висвердлив отвір у кутку кишені, розібрав корпус світлодіода іпідключив для перевірки що вийде з цього неподобства:
Примірка<

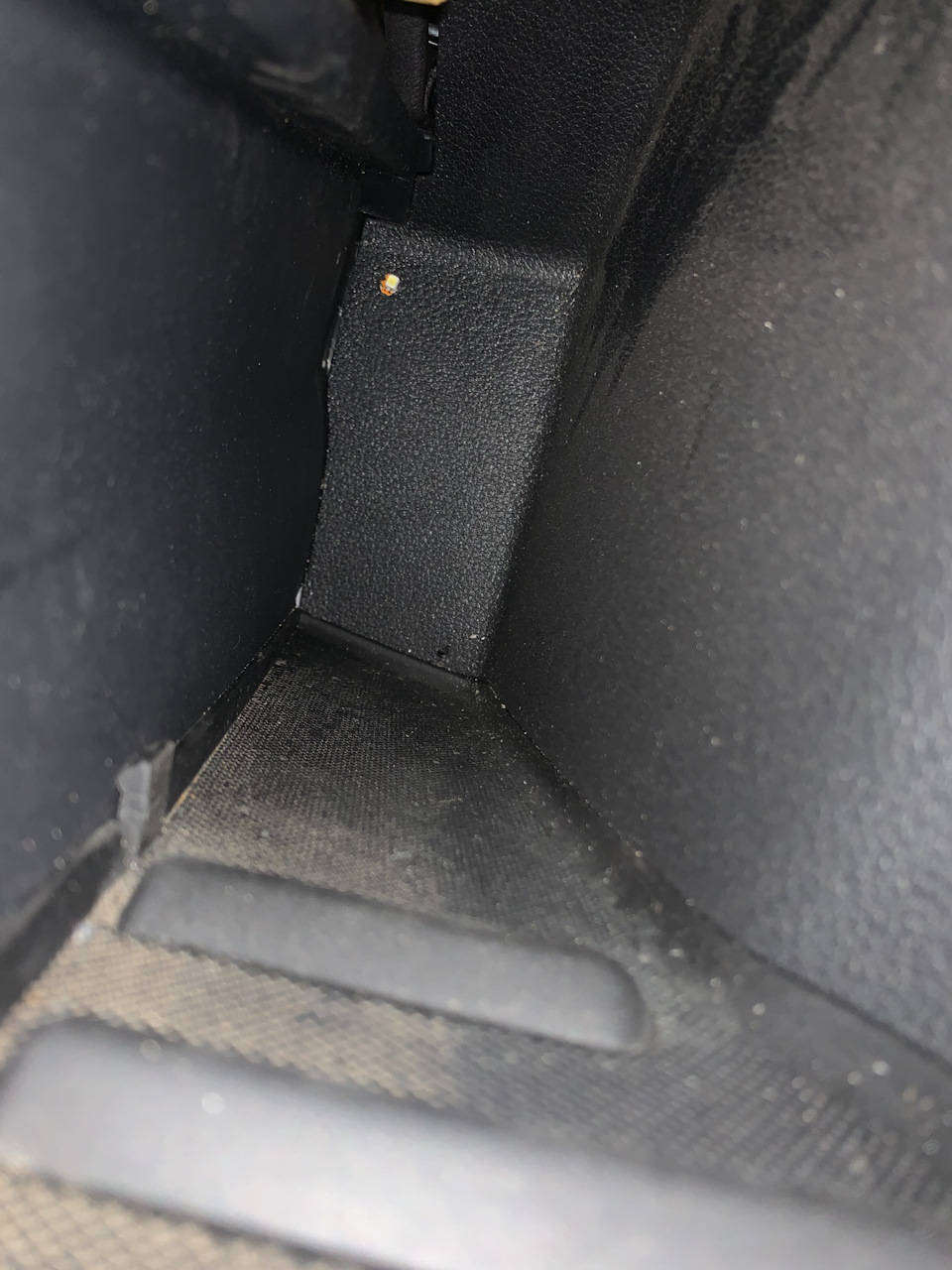

Наприкінці тунелю буде світло

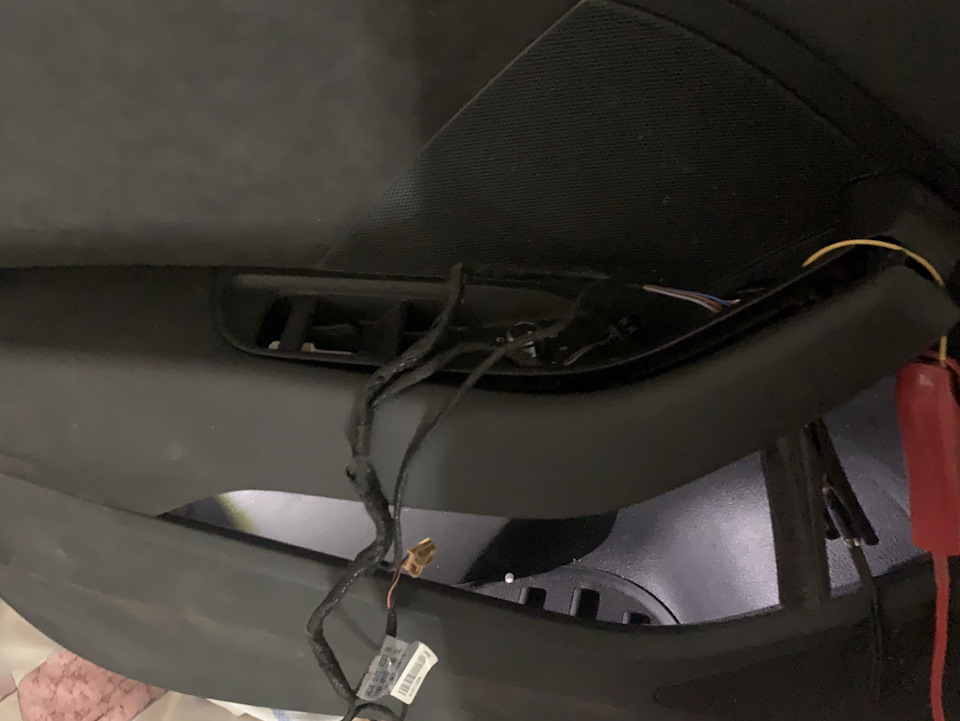

Примірка на піддослідному кролику
Тест сподобався, почалася демонтаж карт та їх різання.
Харчування взято з підсвічування металевих смужок, в результатівийшло ось так:Заодно перевзувся на літню гуму, поки покатаюся на«сірому» комплекті 225/35 Не бачу сенсу заради одного фотостворювати повноцінний запис, сьогодні вирішив додати підсвічуванняв кишенях задніх дверей.
/>

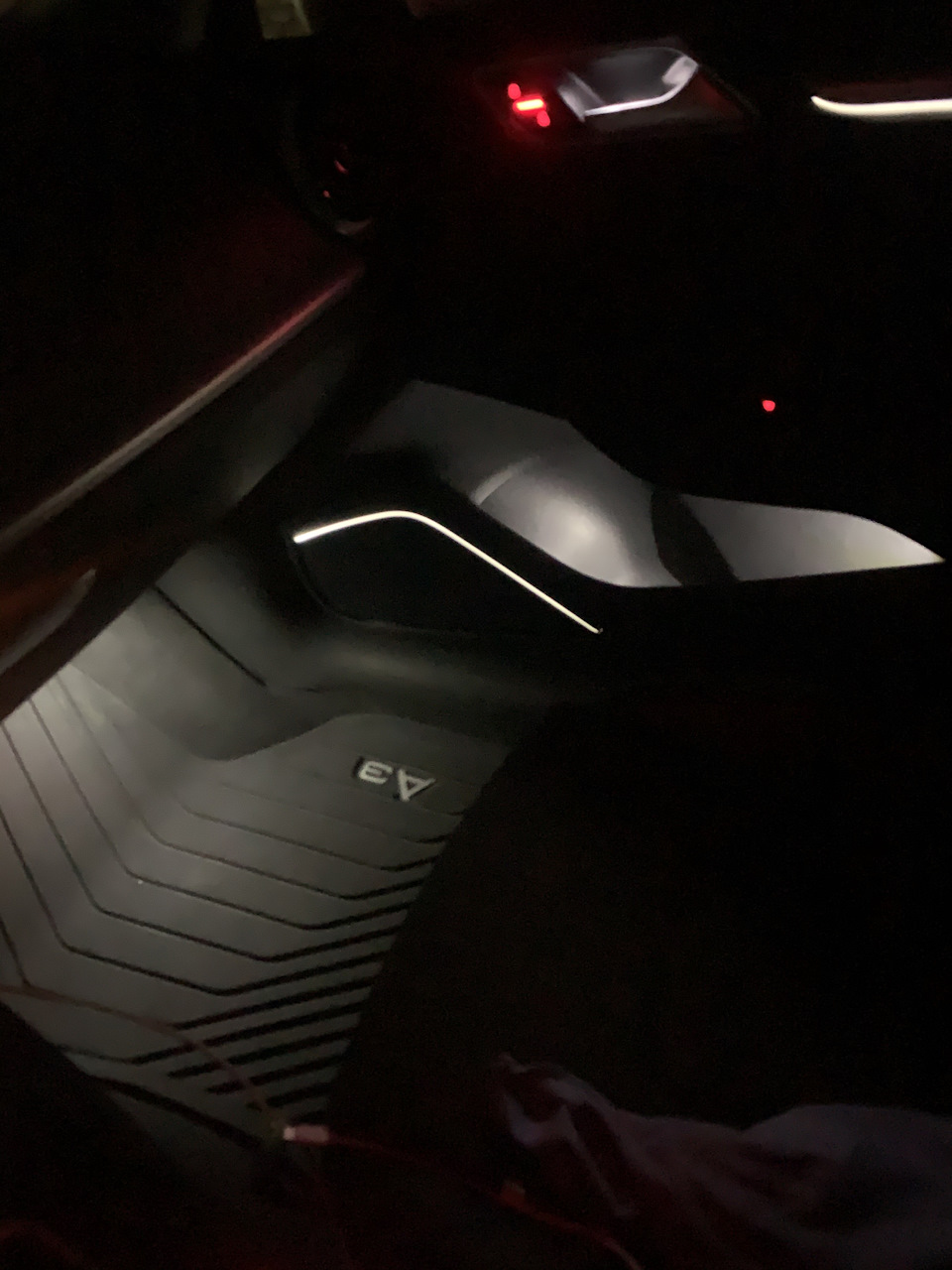

З сьогоднішнього вечора підсвічування має такий вигляд:
Audi A3 8V Ambient Interior Lightning Part 2
Коментарі20
Тобто потрібно кинути провід від роз'єму декору до фішки дверей? Або від блоку дверей кинути провід до фішки дверей?
Від роз'єму блоку дверей на діод https://megadriver.org/p191832-pidsvicuvannia-dverei-peremozeno
Де знаходиться цей роз'єм? У низу з водійського боку?
У блоці дверей
Не зрозумію, є роз'єм коси всієї карти який підключається в блок який важить на дверях, цей блок як підключається до мізків машини ? двері до мами роз'єму декору
Для розуміння необхідно скачати ELSA, вивчити схеми, з переднього блоку витягнути роз'єм, що вертикально стоїть (на картинці А4) і підключити пін 8
А як провід кидати на діод якщо там свій роз'єм? Відрізати роз'єм?
два варіанти— купити роз'єм у відповідь і врізатися— прокинути провід і з'єднатися на скрутку
Все одно не зрозумію dark пишить Для дверних декорів треба додати нову проводку в загальну косу до блоку дверей. Обтискав і відрізав за місцем, проводи вийшли близько метра. Декори можна підключити тільки до High блоків, у базових відсутні потрібні піни.
У себе проводку від ВСМ до блоків не тягнув, блоки не змінював.
Як ти врізався до діода?
Взяв фішки у відповідь з проводами і підключився до підсвічування смужок.
Що за фішки у відповідь?
Роз'єм, що відповідає відповідному для підключення роз'єму діода.
Так він у блоці дверей вбудований як його можна взяти? І як ти ще кинув підсвічування бенгів? На це все
Роз'єм для підключення діода можна купити окремо. Проводи ремонтні до нього теж продаються окремо. До блоку дверей якщо пін вільний, потрібно підключити провід (можна ремонтний) Підсвічування B&O підключив через заводську проводку, що йде для карт з ...
Віддам електрику нехай у нього голова болить, я погано в школі вчився, не розумію цю електрику
У такому разі нехай займається фахівець.
А чи є номери всіх цих роз'ємів дротів пінів?
Підвантаження немає, потрібно в ETKA дивитися.
