Всім відомо що таке кнопка Start-Stop. Ось захотілося мені цей девайс. Схем і варіантів але жодна не задовольнила моїх потреб, і ось згадавши, що знаю мову програмування і пристрій мікроконтролера взявся за самостійний винахід і складання цього девайса. Взято мікроконтролер Atmega8, і доповнено двома реле для запалювання та стартера.І понеслося написання програми! доповнилося це все сигналом eaglemaster e1, а точніше були задіяні канал дистанційного відкриття багажника для дистанційного запуску, і канал нормальнорозімкнутого блокування двигуна для контролю постановки авто на охорону. До ручки КПП був примостиний геркон, для контролю нейтралки.
Отже, що вміє це диво? !
Починаємо з кнопки., інакше кнопка не працює.
1-е натискання кнопки:
Включається запалювання, пауза на 3 сек. Для накачування тиску бензонасосом, перевіряється ручка КПП, якщо - нейтралка, то запускаємо стартер і мастимо до тих пір, поки не заведеться (контроль запуску двигуна здійснюється проводом на котрольну лампу зарядки АКБ), якщо на передачі, то вимикається запалювання і починає блимати світлодіод, сигналізуючи про те, що машина стоїть на передачі. Ставимо на нейтралку з новою тиснемо кнопку. Процедура та сама.
Отже. Завелися!
2-е натискання - вимикаємо запалювання (тим самим глушимо двигун).
Заглушити так само можна і просто поставивши на сигналізацію.
Тривале натискання кнопки (не менше 3 секунд) просто включає запалювання. Наступне натискання вимикає його.
Дистанційний запуск.
Натискаємо кнопку на брелоку і виконується теж що і при першому натисканні кнопки (сигналка кричати не буде, так як для дистанційного запуску використовується канал дистанційного відкриття багажника, а в цьому випадку відключається датчик удару). Тільки якщо машина на передачі не блимає світлодіодом, а просто вимикає запалення.
Якщо завелася дистанційно - запалює обидва поворотники (неприривно горять). І чекає на зняття з сигналізації.

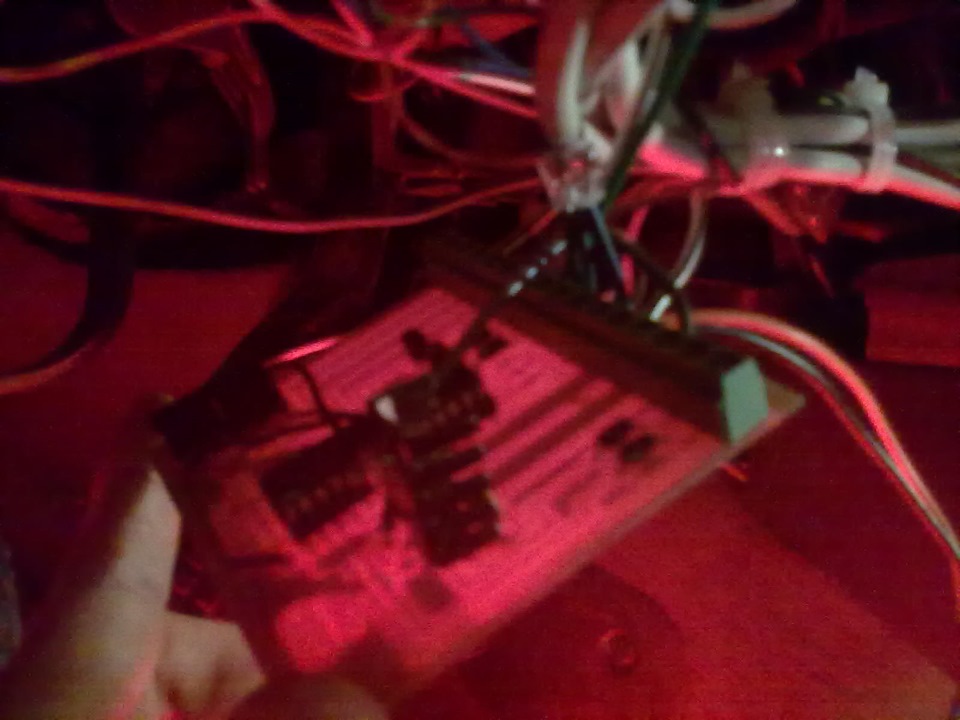

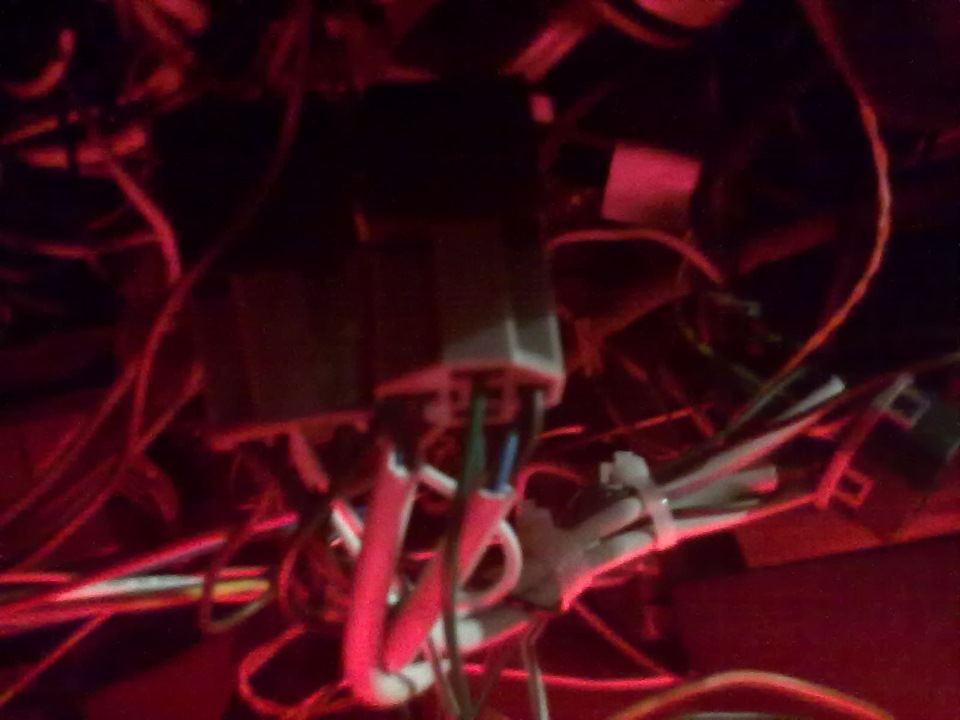

Зняли з сигналізації та поїхали у своїх справах. А кнопка вже перейшла в режим очікування другого натискання, або постановки на сигналізацію щоб заглушити двигун. Перші фото додаються, інші викладу коли знайду нормальну кнопку. Водночас і відео буде.
