Таким чином, як я підключав ЕСП з доводчиком і як я НЕ РЕКОМЕНДУЮ підключати за цією схемою, і Подумайте двічі перед її використанням, тому що мені не подобається сама схема, вона не найкраща, не доведена до розуму, хоч і все добре працює без проблем.
Кнопки передніх ЕСП ставив у штатному місці центральної консолі (там же розмістив і доводчик), задні кнопки будуть у штатних місцях на дверних картах. Блоку центрального замка

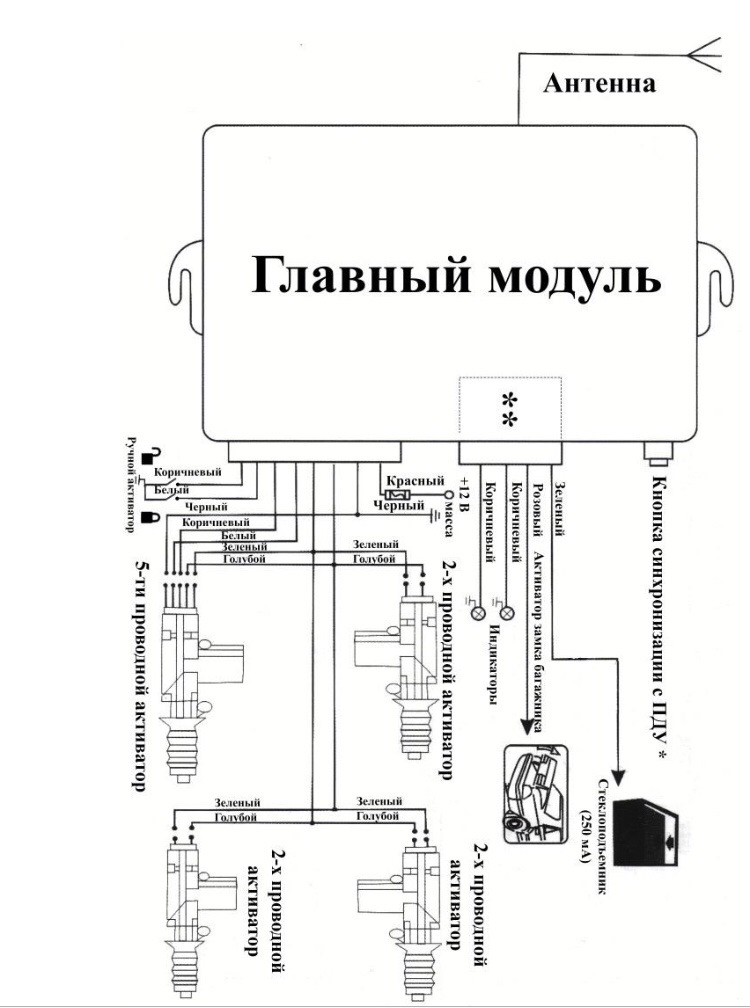

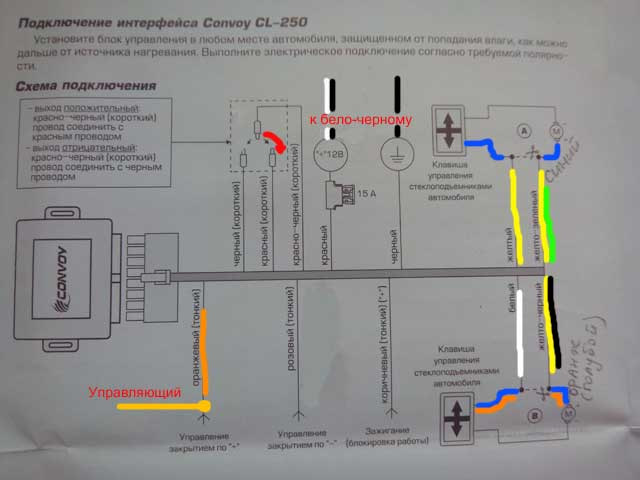

Залежно від того який сигнал йде з блоку центрального замку, підключаємо той чи інший провід (у моєму випадку керуючий «-» рожевий
- Короткий червоно-чорний з'єднуємо з коротким чорним якщо вихід із блоку центрального замку «-», або коротким червоним якщо вихід «+»

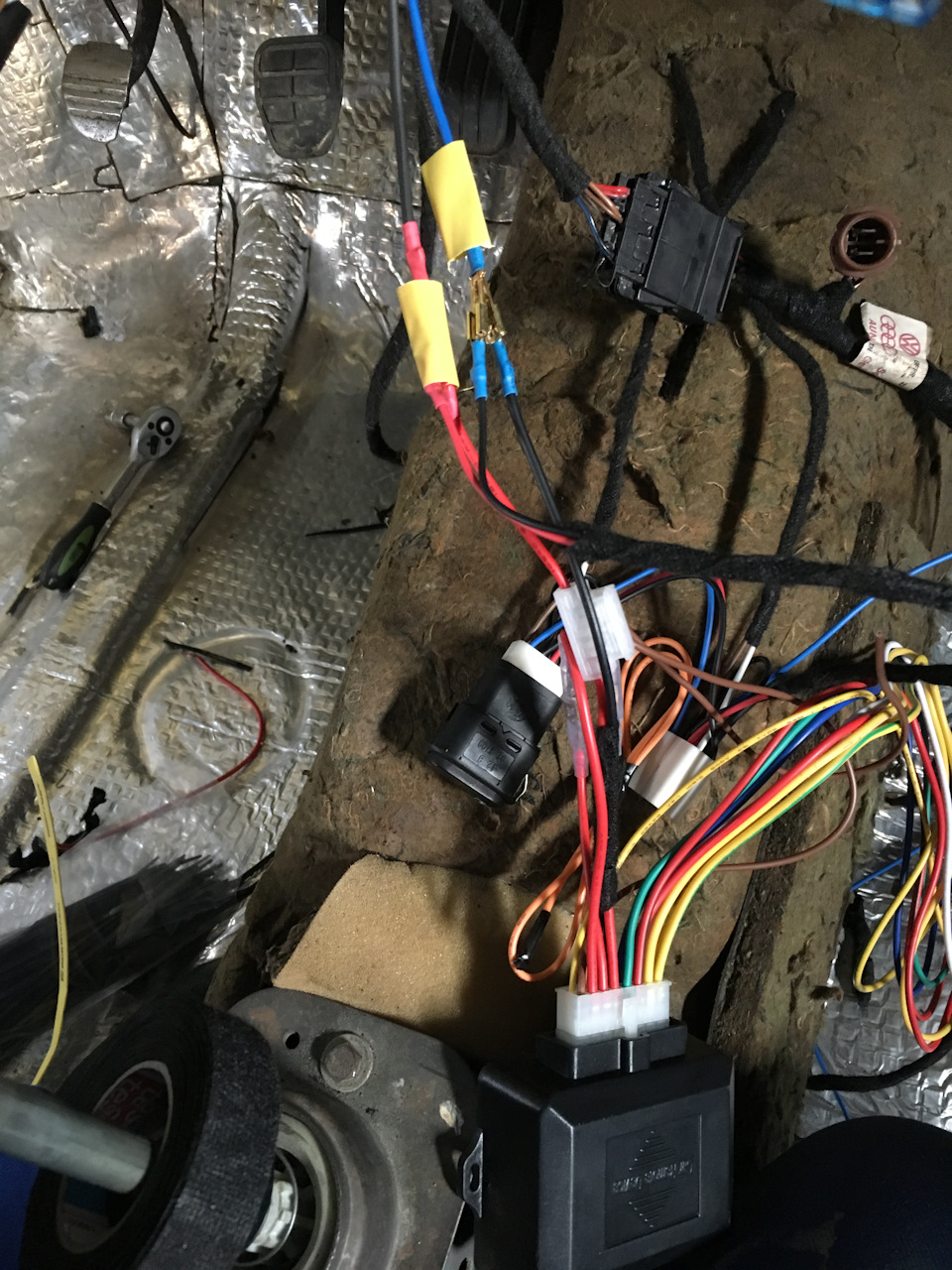

- Маса «-» до кузова (на стійці)Запчастини на фото:343941

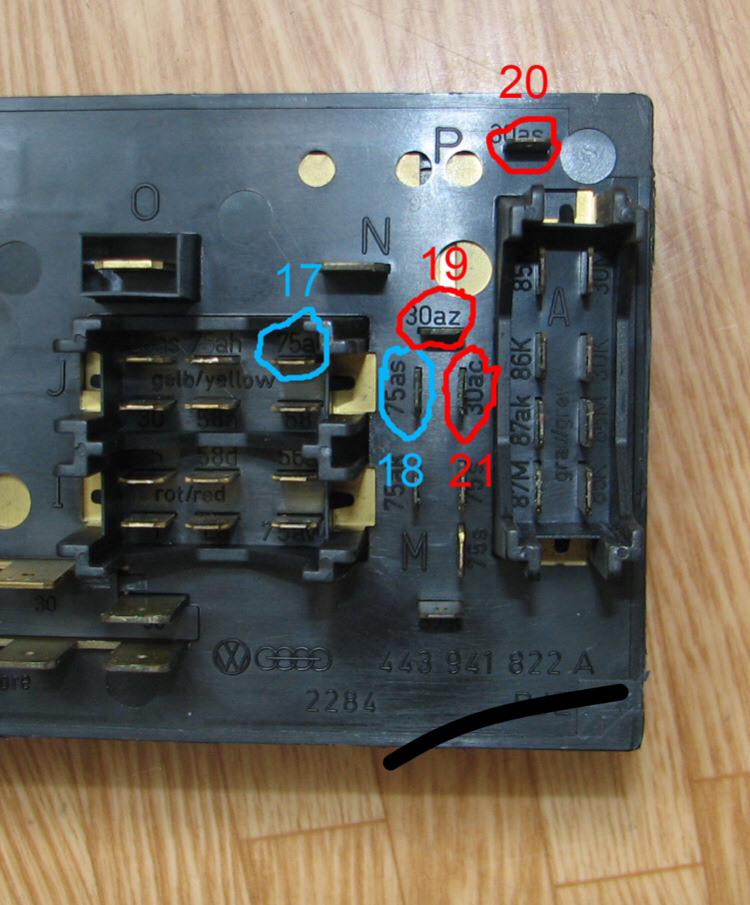

Синім обведені вільні запобіжники 17, 18 на яких з'являється напруга при включеному запалюванні, червоним же обведені запобіжники 19, 20, 21 з постійною напругою
Можна «+» брати з будь-якої вільної обведеної червоним клем, або ж використовувати 30 клему

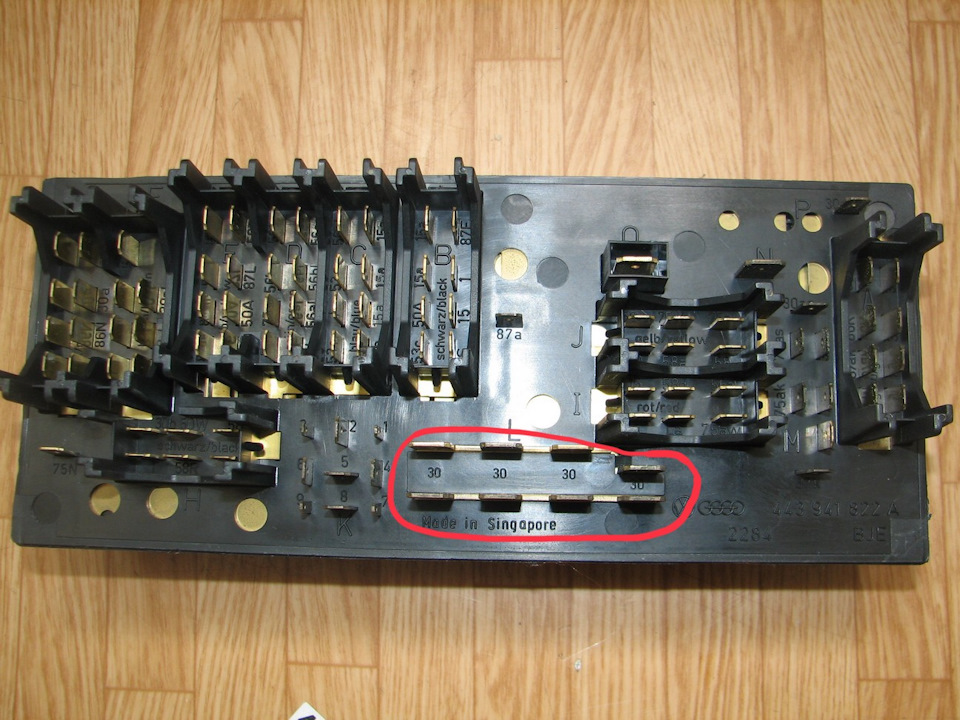

На 30 клем є постійний «+» без запобіжника
Чорний «+», синій «-»Харчування і маса йде до доводчика і до кнопок ЕСП
Підсвічування кнопок підключаємо до будь-якого найближчого підсвічування
Довідник підключаємо в обрив «+» від кнопки до моторчика ЕСП
УВАГА, якщо підключити до «-» то доводчик буде працювати на опускання, а не на підняття скла. Відзначаємо та вирізаємо місце по кнопки
Підключав тільки передні, на задні поки що не вистачає часу. Доводчик працює добре, закриває спочатку скло водія потім пасажирське. У наступній частині будуть самі ЕСП, їх переробка, встановлення та їх мінуси
