Усім привіт!
Упевнений багато хто хотів би собі підсвічування в дефлекториповітроводів і якби був готовий кит у продажу, половина аудиводівїздили в стилі зоряних воєн). Теж дуже хотів це зробити але не булочасу, тому що займаюся машиною виключно в робочий час. І тутгримнув карантин. І я зрозумів, настав час Х, якщо не зараз то коли? )

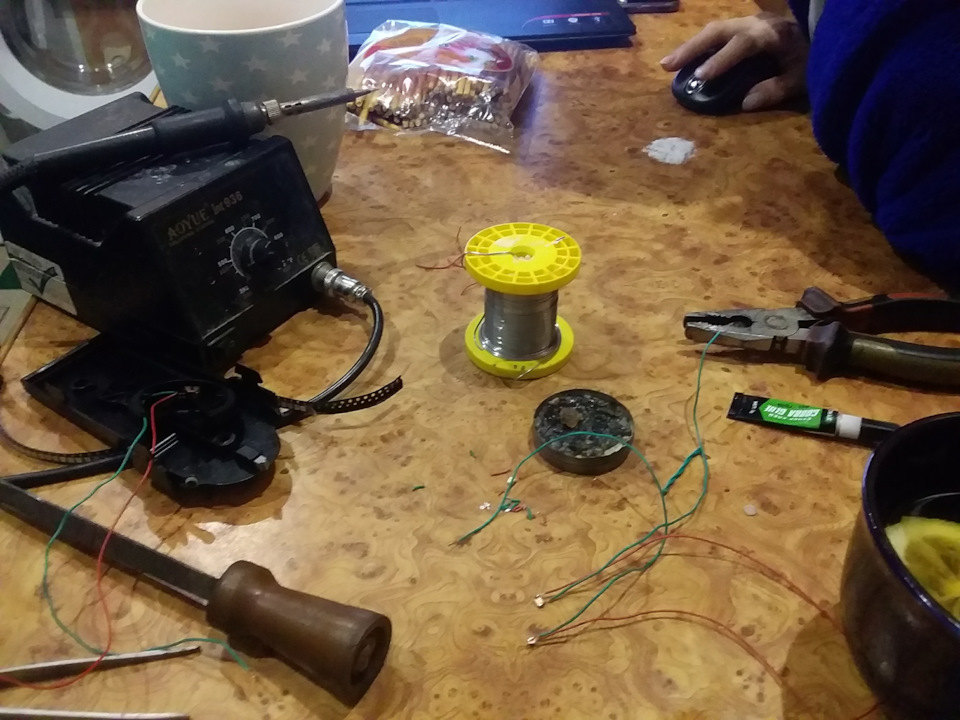

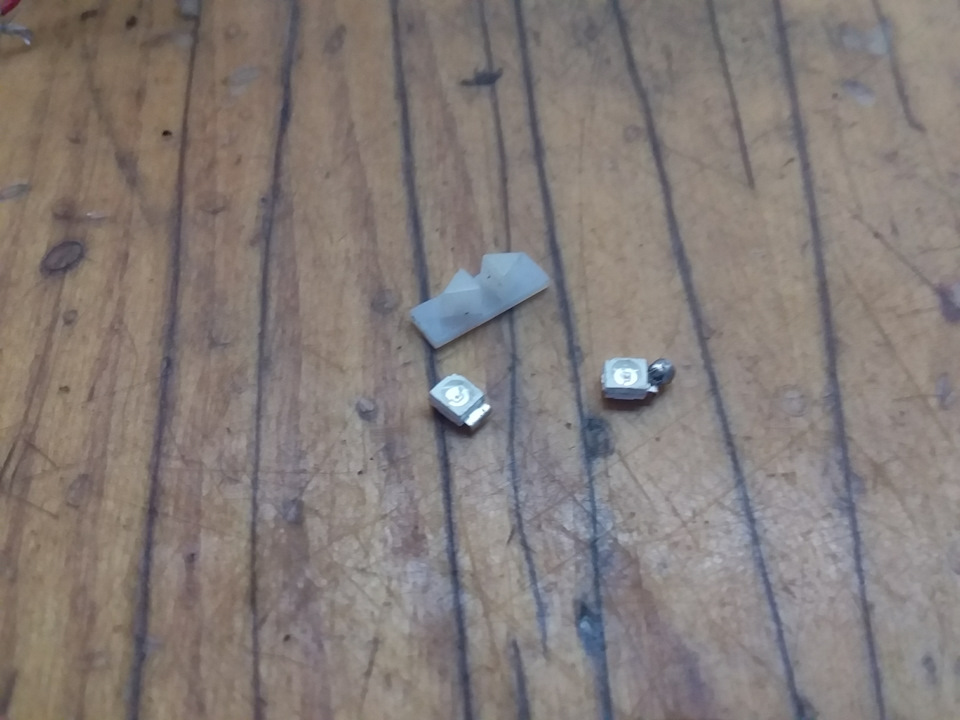

Насамперед замовив з Китаю світлодіоди smd3528 100 штук за 1.8 $.Резистори різного опору знайшов у баті в надрах радіоаматорськихничок Це дуже ювелірна робота, потрібно запастися великимтерпінням.Особливо спочатку, коли руки заточені під ключ на 32-36, а світлодіодики розміром з сірникову голівку) Взагалі давно це всебуло зроблено, близько півроку тому, але все ніяк не міг доробитипідсвічування у приладову панель, щоб вигляд був закінчений, апотім із кондеєм зарубався, інвент поставив... Та й якось усе не дотого було. Але зірки зійшлися і тепер маю чим поділитися згромадськістю. Спробую згадати що до чого)

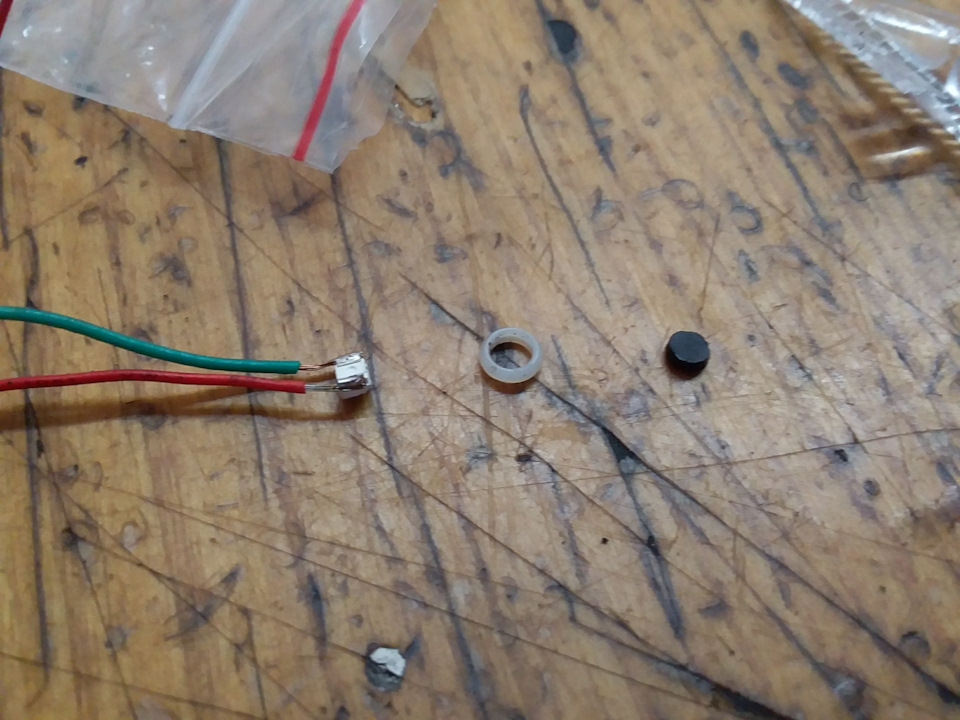

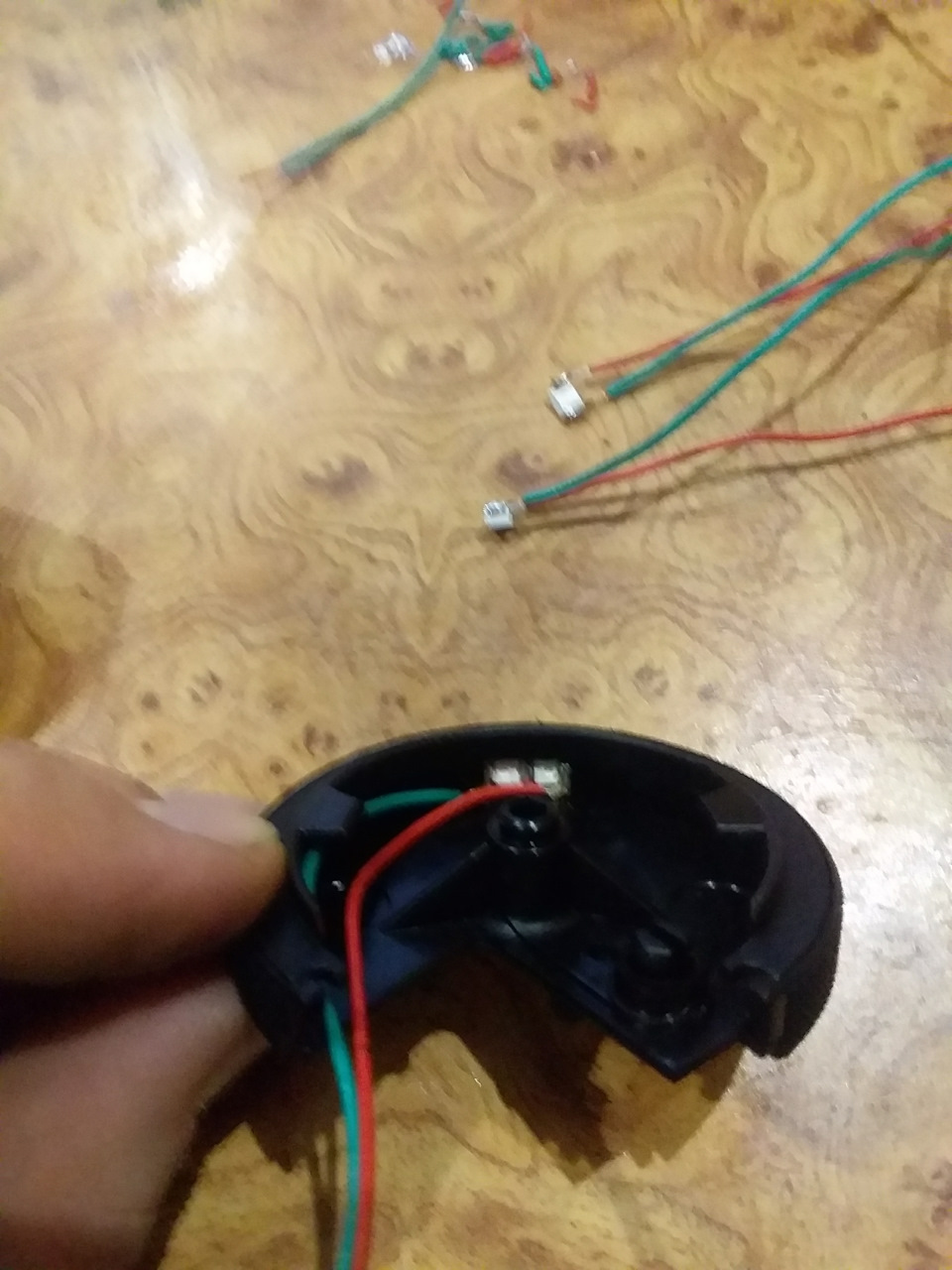

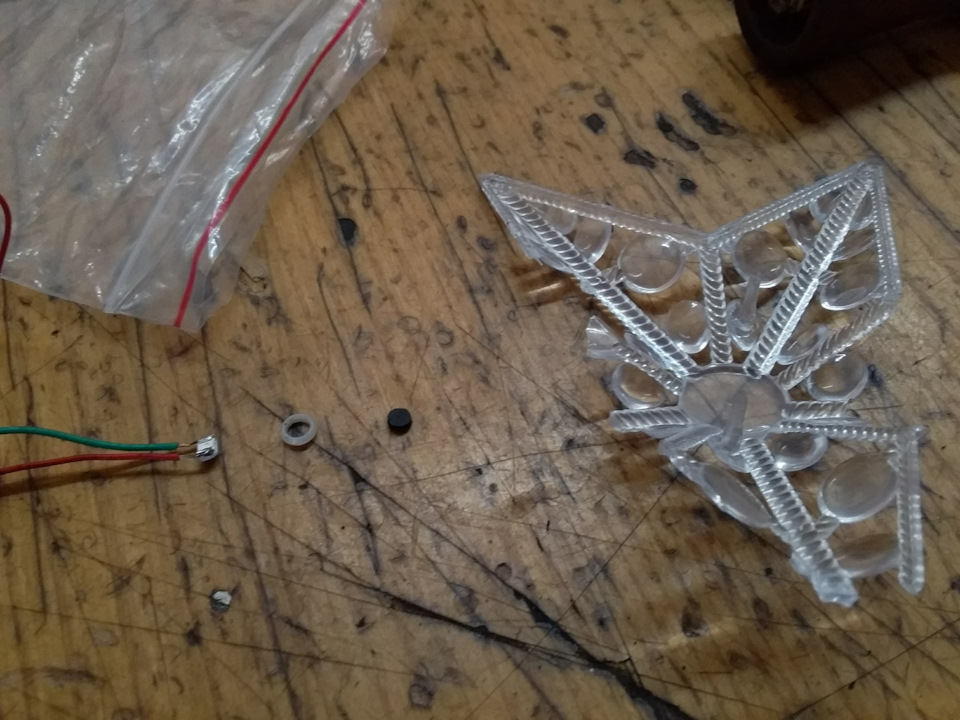

Стрілочки в коліщаті йдуть з білого пластику, тому простоприклеюємо світлодіоди з внутрішнього боку суперклеєм. Даліпотрібно підсвітити позначення відкритий-закритий обдув. Якщо звідкритим все просто, як і зі стрілочками, приклеюємо світлодіод, то з позначенням "закрито" все набагато складніше. По фото видно зчого складається "закрито" колечко і чорна шайбка. Якщо простоприклеїти під низ світлодіод, він світитиме просто в чорну шайбу .Зробити проставку, з-під якої буде світло розсіюватися на колечкоТеж не вийде, оскільки світлодіод буде упиратися в регулюванняколіщатко зі стрілками. Тому взяв шматочок поламаної дитячоїсвітильника. Але це дуже висока схема, прозору частину потрібносточити рази в два, максимально тонко і зверху приклеїти тоненькушайбу. Є інший варіант, про який я зрозумів вже після того, як всезібрав) Ставиться стара шайбочка і колечко на місце і підсвічуєтьсятрохи збоку + екранчик з фольги що б не засвічувало коліщатко. Ну, як кажуть, хороша думка… Але я туди більше не полезу)))))
Далі, на центральному повітропроводі машини без клімату, є крутилка "гарячий-холодний"
Червона шайбочка світло пропускає слабо, а синя взагалі не в тему, тому, Я зробив так само як і на "відкрито-закрито" .
< br> На початку резистори підібрав майже на максимальнуяскравість світлодіодів, тому що не вірив у силу цих дрібнихпуголовків. Але насправді виявилося, що я їх сильно не дооцінив. Зопором довелося погратися. Де просто поставив потужніший резистор, де два, де три. Але в результаті воно світить все рівномірно.
Горити хата, гори і сарай ) далі під Паяльником впала підсвічуваннярегулювання дзеркал )
для того щоб світлодіоди там помістилися, потрібно розпелитинапилком відбивач
Прикурювач:
За кнопками в центральній панелі все просто, крім регулювання фар іпідігріву дзеркал .
Ще завжди хотів підсвічування ручки кпп. Зняв ручку, окуратнопідчепив верхню пластмаску і голочкою, окуратно стер позначенняпередач і смужки. Без особливих зусиль, свердлом отвір під провід, який буде підходити з низу . У поглиблення кладемо фольжик (відбивач) і світлодіодну стрічку.
І китайська юсб зарядка в прикурювач, з синього переділ начервоний. Панель приладів . З нею я почав боротьбу ще з покупкимашини. Спочатку просто поставив нові лампочки — світить морквяним, видно лише вночі. Капелюх . Потім замовив у Китаї світлодіоди, вонисвітять не погано, але в панель не влізають і цоколі у них не такі.Карячив їх, пробував засунути, Капелюх, поставив старі. Після тогояк обзавівся мішком світлодіодів, спаяв три маленьких у купу настарі цоколі. Все рівно не те. Так, вже не морквяний, але не такяскраво як хотілося. Зрозумів вже, що за нормальним, це міняти наприбирання від а6. Потім знову ж таки пішов кондер, інвент, зновуне до того. У результаті розібрав щиток і простяг світлодіоднустрічку. Так, є місцями пересвіти, але загалом я задоволений. Єневеликий дискомфорт, посвітлення дифлектора відбивається в скліпрямо навпроти дзеркала Телефон у мене старенький, не передає всюкрасу. Наживо виглядає просто бомбезно! ) Чи варто це все виконаноїроботи? Звичайно так!
Всім дякую, всім удачі! )
" потрібно розпелити напилком відбивач
Прикурювач:
За кнопками в центральній панелі все просто, крім регулювання фар іпідігріву дзеркал .
< /p>
Ще завжди хотів підсвічування ручки кпп. Зняв ручку, окуратнопідчепив верхню пластмаску і голочкою, окуратно стер позначенняпередач і смужки. Без особливих зусиль, свердлом отвір під провід, який буде підходити з низу . У поглиблення кладемо фольжик (відбивач) і світлодіодну стрічку.
І китайська юсб зарядка в прикурювач, з синього переділ начервоний. Панель приладів . З нею я почав боротьбу ще з покупкимашини. Спочатку просто поставив нові лампочки — світить морквяним, видно лише вночі. Капелюх . Потім замовив у Китаї світлодіоди, вонисвітять не погано, але в панель не влізають і цоколі у них не такі.Карячив їх, пробував засунути, Капелюх, поставив старі. Після тогояк обзавівся мішком світлодіодів, спаяв три маленьких у купу настарі цоколі. Все рівно не те. Так, вже не морквяний, але не такяскраво як хотілося. Зрозумів вже, що за нормальним, це міняти наприбирання від а6. Потім знову ж таки пішов кондер, інвент, зновуне до того. У результаті розібрав щиток і простяг світлодіоднустрічку. Так, є місцями пересвіти, але загалом я задоволений. Єневеликий дискомфорт, посвітлення дифлектора відбивається в скліпрямо навпроти дзеркала Телефон у мене старенький, не передає всюкрасу. Наживо виглядає просто бомбезно! ) Чи варто це все виконаноїроботи? Звичайно так!
Всім дякую, всім удачі! )
" потрібно розпелити напилком відбивач
Прикурювач:
За кнопками в центральній панелі все просто, крім регулювання фар іпідігріву дзеркал .
< /p>
Ще завжди хотів підсвічування ручки кпп. Зняв ручку, окуратнопідчепив верхню пластмаску і голочкою, окуратно стер позначенняпередач і смужки. Без особливих зусиль, свердлом отвір під провід, який буде підходити з низу . У поглиблення кладемо фольжик (відбивач) і світлодіодну стрічку.
І китайська юсб зарядка в прикурювач, з синього переділ начервоний. Панель приладів . З нею я почав боротьбу ще з покупкимашини. Спочатку просто поставив нові лампочки — світить морквяним, видно лише вночі. Капелюх . Потім замовив у Китаї світлодіоди, вонисвітять не погано, але в панель не влізають і цоколі у них не такі.Карячив їх, пробував засунути, Капелюх, поставив старі. Після тогояк обзавівся мішком світлодіодів, спаяв три маленьких у купу настарі цоколі. Все рівно не те. Так, вже не морквяний, але не такяскраво як хотілося. Зрозумів вже, що за нормальним, це міняти наприбирання від а6. Потім знову ж таки пішов кондер, інвент, зновуне до того. У результаті розібрав щиток і простяг світлодіоднустрічку. Так, є місцями пересвіти, але загалом я задоволений. Єневеликий дискомфорт, посвітлення дифлектора відбивається в скліпрямо навпроти дзеркала Телефон у мене старенький, не передає всюкрасу. Наживо виглядає просто бомбезно! ) Чи варто це все виконаноїроботи? Звичайно так!
Всім дякую, всім удачі! )
" І китайська юсб зарядка в прикурювач, з синього переділ начервоний. Як я вже казав, все упиралося в панель приладів. З нею япочав боротьбу ще з покупки машини. Спочатку просто поставив новілампочки — світить морквяним, видно лише вночі. Капелюх . Потімзамовив у Китаї світлодіоди, вони світять не погано, але в панельне влізають і цоколі у них не такі. Карячив їх, пробував засунути, Капелюх, поставив старі. Після того як обзавівся мішкомсвітлодіодів, спаяв три маленьких у купу на старі цоколі. Все рівноне те. Так, вже не морквяний, але не так яскраво як хотілося.Зрозумів вже, що за нормальним, це міняти на прибирання від а6.Потім знову ж таки пішов кондер, інвент, знову не до того. Урезультаті розібрав щиток і простяг світлодіодну стрічку. Так, ємісцями пересвіти, але загалом я задоволений. Є невеликийдискомфорт, посвітлення дифлектора відбивається в склі прямонавпроти дзеркала Телефон у мене старенький, не передає всю красу.Наживо виглядає просто бомбезно! ) Чи варто це все виконаної роботи? Звичайно так!
Всім дякую, всім удачі! )
" І китайська юсб зарядка в прикурювач, з синього переділ начервоний. Як я вже казав, все упиралося в панель приладів. З нею япочав боротьбу ще з покупки машини. Спочатку просто поставив новілампочки — світить морквяним, видно лише вночі. Капелюх . Потімзамовив у Китаї світлодіоди, вони світять не погано, але в панельне влізають і цоколі у них не такі. Карячив їх, пробував засунути, Капелюх, поставив старі. Після того як обзавівся мішкомсвітлодіодів, спаяв три маленьких у купу на старі цоколі. Все рівноне те. Так, вже не морквяний, але не так яскраво як хотілося.Зрозумів вже, що за нормальним, це міняти на прибирання від а6.Потім знову ж таки пішов кондер, інвент, знову не до того. Урезультаті розібрав щиток і простяг світлодіодну стрічку. Так, ємісцями пересвіти, але загалом я задоволений. Є невеликийдискомфорт, посвітлення дифлектора відбивається в склі прямонавпроти дзеркала Телефон у мене старенький, не передає всю красу.Наживо виглядає просто бомбезно! ) Чи варто це все виконаної роботи? Звичайно так!
Всім дякую, всім удачі! )
Коментарі19
Самольот!Підскажіть будь ласка маркеровку цих діодів і яке сопротивление резисторів має бути? Я в сопротивлении резисторів не понімаю і ходив на радіоринок вони тоже) я їм об'яснив що до чого, дали 3вольтові діоди, сказали споживають 0.5ватт…пішов я ...
Привіт . Діоди замовляв у Китаї, мають назву smd3528, якщо цікаво можу скинути де, йдуть приблизно місяць . По резисторах можу хіба що фото скинути, вони там по смужках розрізняются . Підібрані на максимальну яскравість )
Дякую!якщо можно то скиньБажано ще так щоб в приборці не перепаювать!маю наувазі будуть ярчі за стандартні лампочки?у мене там лампочки 1.2ватта, вполне собі влаштовують!
Теж думав про неонову стрічку . Бачив тут звіт з цього приводу , вигляд має однозначно ! ) Якщо все зробити грамотно , через реостат або через релюшки , щоб при включенні світла воно тьмяніло . Але хто цим буде морочитися ? , то тепер і зверху кнопоч...
Тепер як у літаку) Думав теж усі кнопочки підсвітити, навіть стрічку провести на панелі та в картах як у S класі, але потім зрозумів що це світло заважає вночі))
ще підсвічування ручок треба
Можна, якщо ледве помітну . Ось плафоні від с5, щоб ще зверху світилися червоні кнопочки, це так )
Може бути колись наважуся на підсвічування дефлекторів)) і хочеться і як представлю копіткість процесу хотівка пропадає.))А так то звичайно вогонь виглядає!
Чесно, якщо так сісти, що б ніхто не заважав, то заняття цікаве!) Найскладніше це почати, а далі вже справа техніки)) візьми на розбиранні повітропроводи і роби трохи !
Дифлектори та кнопки горять яскравіше ніж основне підсвічування, я в ланцюг додавав опір (у вигляді мініотюрного реостату) і регулював рівень яскравості
Є така справа. Підсвічування дефлекторів я запитав від прикурювача, тобто можна впаяти якийсь опір. Але тільки після того як кнопки зробити тьмянішим. Не підкажеш де можна врізати резистор на підсвічування кнопок?
Мені на роботі кіпівці-елетронники дали прибуду з болтиком під маленьку викрутку, крутив і додаєш опір, тобто гасиш підсвічування, у мене так, а кнопки я не пересвічував
Мені батько дав таку ось приблуду, теж свого роду реостат) Заміряв опір, а потім впаяв резистор.
До речі, підсвічування кнопок зав'язане в один ланцюг з підсвічуванням приладки
Буде час, заморочусь цим. А так живо афігенно виглядає!
світло в ногах це круто) теж хочу провести, помилкового нічого начебто немає, дивився пару звітів)
Так, там нічого складного. Єдине над чим подумати потрібно, це як закріпити світло у задніх пасажирів.
дірки вирізають бачив у пластиці і все) хочу тільки вперед поки, там видно буде)
Роби відразу на все, дуже зручно, повір мені на слово)
