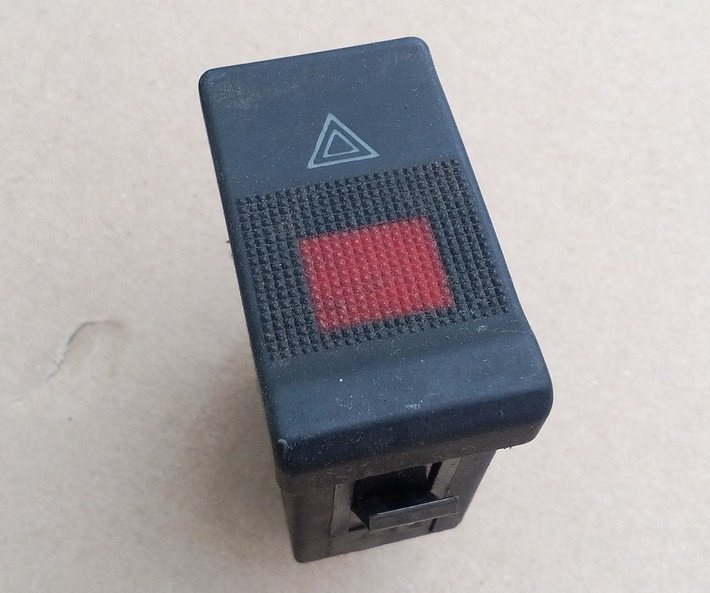

Захотілося повний ряд кнопок. Купив кнопку аварійки від Б4 і фішкудо неї (фішки від інших кнопок не підходять). Вирішив запаралелитиразом із важелем бабки.

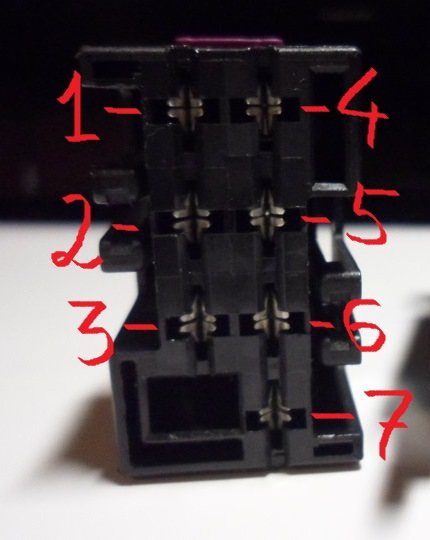

< Для корректної роботи на Б3 потрібно розібрати кнопку іповністю відкусити язичок 3-го контакту або відігнути ізаізолювати.Інакше потім буде неправильно працювати., тому що вонасвітила білимКонтакт 1 — тягнемо провід на G49
Контакт 2 — до реле аварійки 49 контакт
Контакт 3 — Підсвічування кнопки (з сусідніх кнопок)
Контакт 4 — маса (з сусідніх кнопок)
Контакт 5 — + на лівий поворот до роз'єму Т10а під полицеюводія,
Контакт 6 — + на правий поворот до роз'єму Т10а під полицеюводія
Контакт 7 — до реле аварійки 49а контакт

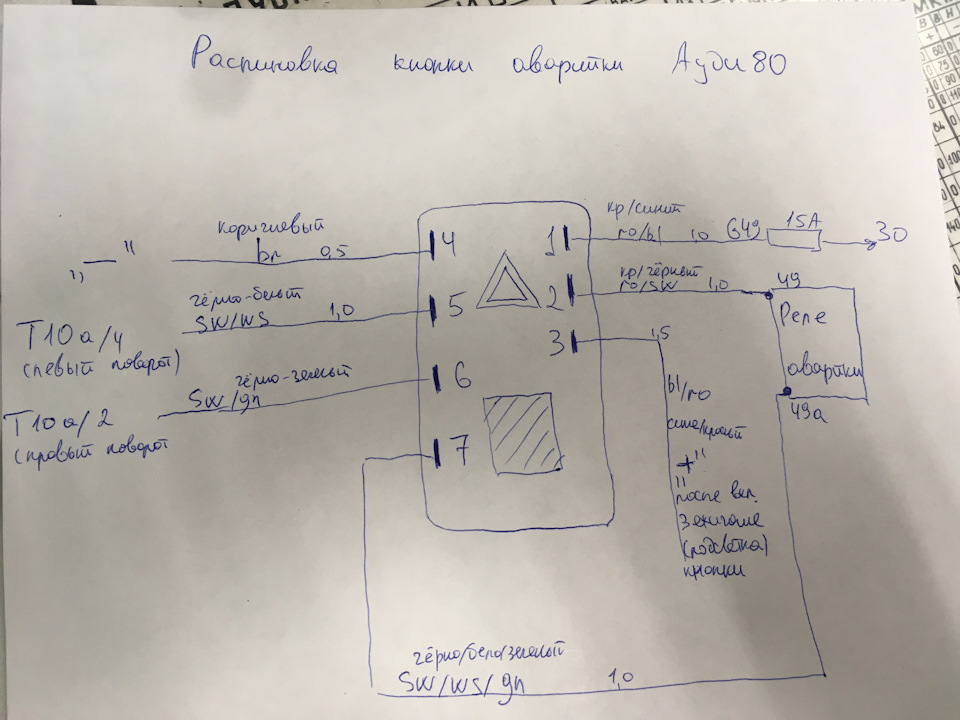

Схема
З даного підключення все відмінно працює І кнопка, і бабкаЄдиний нюанс:Коли увімкнути аварійку на бабці, то на панеліприладів моргає лампочка аварійки. Якщо включити з кнопки — томоргає на кнопці, а на панелі немає.

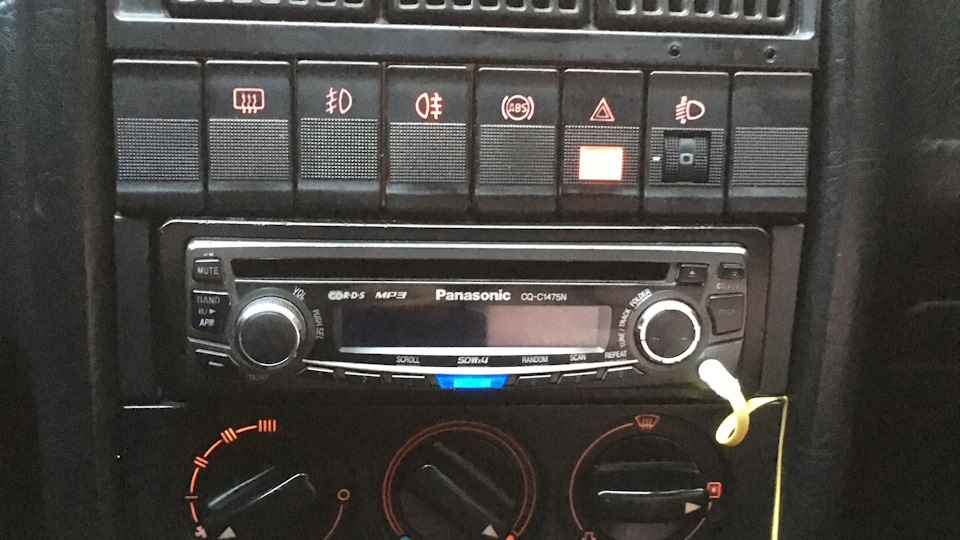

Остаточний вигляд
Коментарі5
6 та кнопка це що,За що вона відповідає
Дружище розкажи де цей контакт взяти т10а я щось зрозуміти не можу
Під полицею водія. Жовтий роз'єм. Кольори проводів на фото
Норм звіт. Скористаюся днями.
Давай. Удачі )
